    Gotowy projekt domu Fabian

    ID: 20983
    4654 2025-10-29
    TANIEJ 245 zł do 23.10.2025
    Projekt zgodny z aktualnymi przepisami WT2021
    4654 zł
    (4899 zł brutto)
    Obniżka ceny skończy się za:
    Najniższa cena z 30 dni przed obniżką: 4654 zł
    4654 2025-10-29
    • Promocja GRATISOWA do 24.10.2025 ➞ sprawdź zasady
    • ✓ GRATIS: Wiertarka
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Zawartość projektu



    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)
    II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

    W części architektonicznej znajdują się:
    1. Opis architektoniczno-budowlany
    2. Charakterystyka energetyczna
    3. Część rysunkowa:
    - Schemat usytuowania domu na minimalnej działce
    - Aranżacja wnętrza parteru i poddasza.

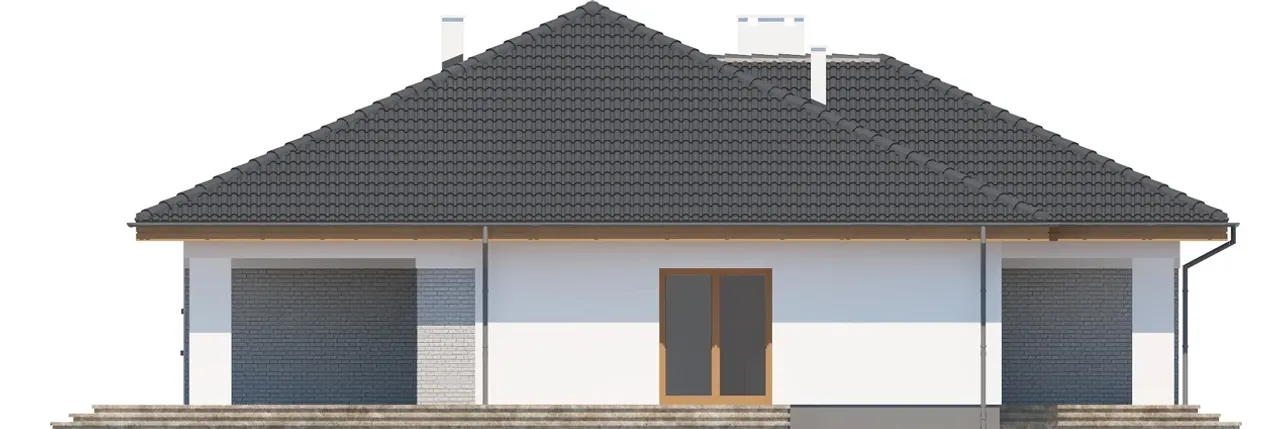

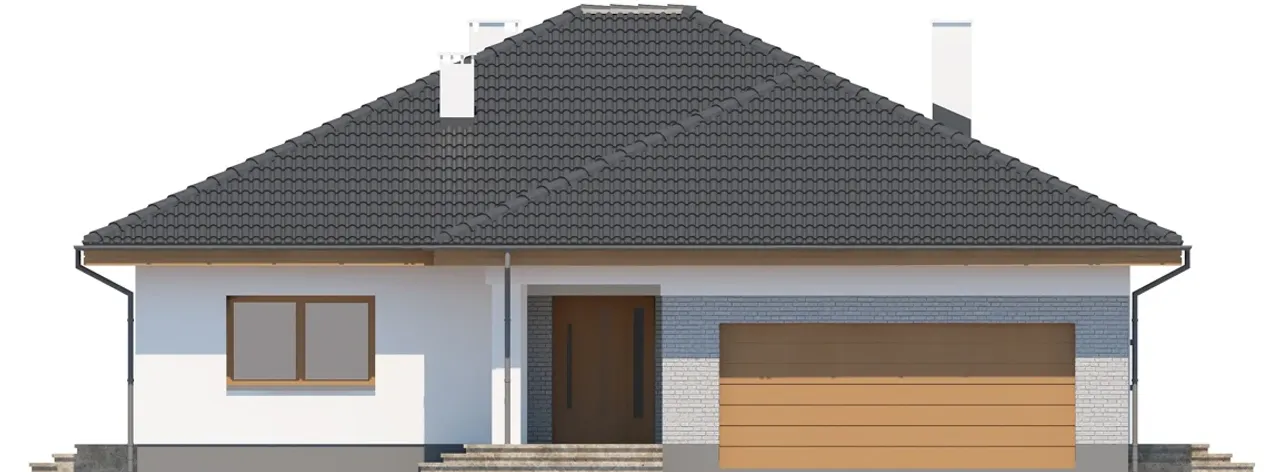

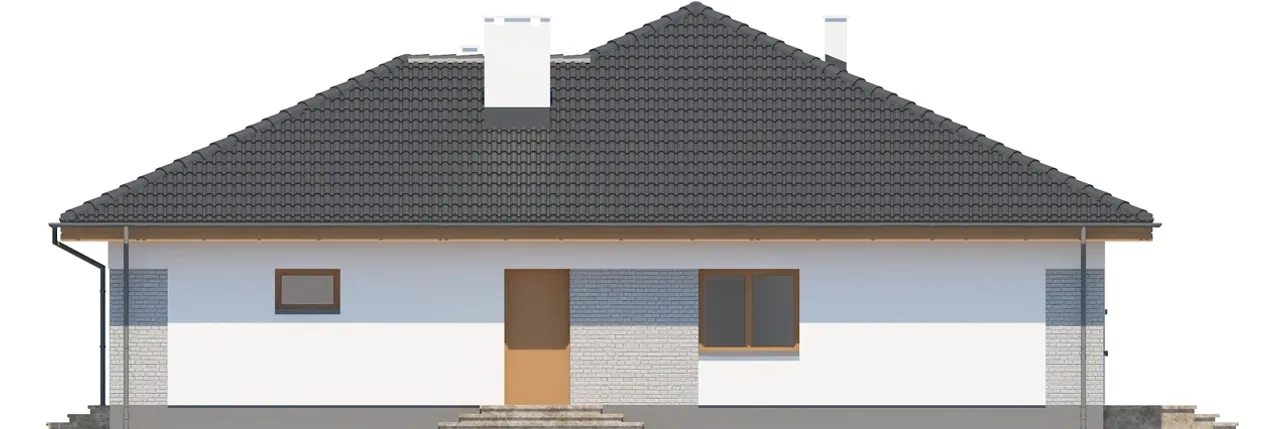

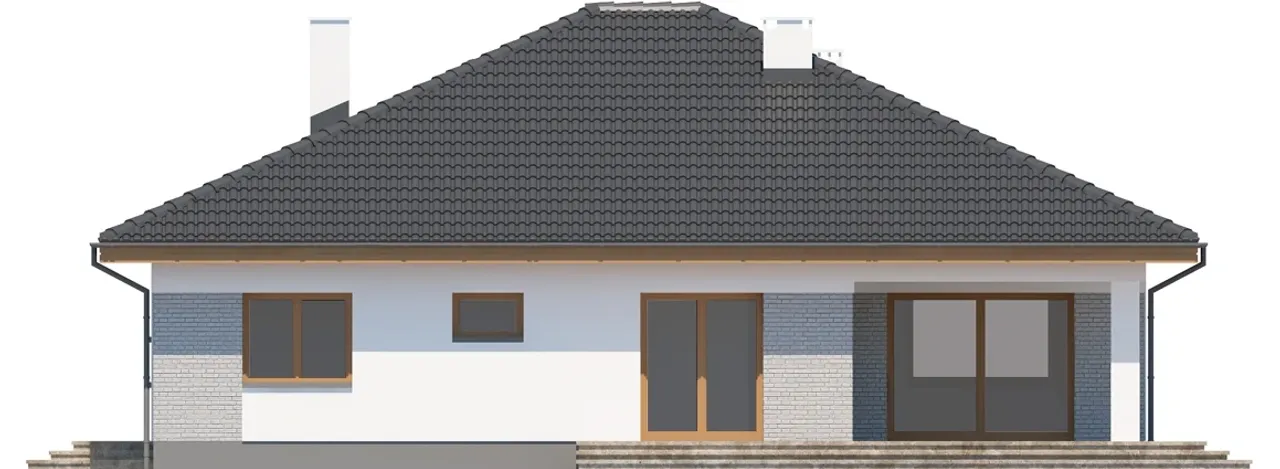

    - Elewacje
    - Rzuty kondygnacji
    - Rzut dachu
    - Dwa przekroje [minimum]
    - Zestawienie stolarki okiennej i drzwiowej

    Projekt techniczny zawiera:
    1. Opis konstrukcji
    2. Zestawienie stali oraz drewna na więźbę dachową
    3. Część rysunkową:
    - Część rysunków architektury (rzuty, przekroje, elewacje)
    - Rzut fundamentów
    - Rzut stropów i nadproży
    - Rzut więźby dachowej
    - Rysunki elementów żelbetowych
    4. Opis instalacji
    5. Część rysunkową instalacji w budynku:
    - Instalację c.o. - gazową lub/i instalację na paliwo stałe
    - Instalację wody ciepłej, zimnej i kanalizacji
    - Instalację elektryczną
    - Instalację odgromową
    - Alternatywą wentylację mechaniczną z rekuperacją

    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Udostępnij projekt:

    Rzuty gotowego projektu domu Fabian

    Fabian Rzut 1
    1. Wiatrołap 4,65 m²
    2. Spiżarnia 2,24 m²
    3. Kuchnia 11,20 m²
    4. Salon + jadalnia 31,90 m²
    5. Komunikacja 15,15 m²
    6. Pralnia 2,30 m²
    7. łazienka 6,24 m²
    8. Garderoba 5,74 m²
    9. Pokój 13,84 m²
    10. łazienka 5,40 m²
    11. Pokój 13,00 m²
    12. Pokój 12,40 m²
    13. Wc 2,35 m²
    14. Kotłownia 5,66 m²
    15. Garaż 34,45 m²
    Pobieram bezpłatne rysunki szczegółowe
    Fabian Rzut 2
    Pobieram bezpłatne rysunki szczegółowe
    Fabian Rzut 3
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Fabian

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Fabian

    Parametry Techniczne gotowego projektu domu Fabian

    Pow. użytkowa 132.07 m²
    Ilość pokoi 4
    Powierzchnia zabudowy 240.59 m²
    Kondygnacje parterowy
    Garaż 2 stanowiska
    Technologia murowany
    Szerokość działki 23.34 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Długość działki 24.74 m
    Strop żelbetowy
    Wysokość budynku 7.2 m
    Liczba łazieniek 2
    Kalenica równoległa do drogi
    Ep 30.6
    Rodzaj garażu z przodu
    Ogrzewanie gaz, paliwo stałe
    Kominek kominek w projekcie
    Ek 85.32
    Rodzaj dachu wielospadowy
    Szerokość budynku 15.34 m
    Taras z tarasem
    Funkcje dodatkowe z pralnią
    Przechowywanie w kuchni spiżarnia
    Długość budynku 16.74 m
    Bryła budynku plan litery T
    Piwnica bez podpiwniczenia
    Kubatura 1127.54 m³
    Styl budynku nowoczesny
    Kąt nachylenia dachu 25 °
    Powierzchnia dachu 324.93 m²
    Koszty budowy 350-400 tys., tylko z kosztorysem

    Energia i ogrzewanie gotowego projektu domu Fabian

    Źródło ogrzewania: gaz, paliwo stałe
    Możliwość dokupienia dodatku zmieniającego źródło ciepła:
    - Pakiet energooszczędny
    Dodatek dostępny w formularzu zamówienia
    Wentylacja: Mechaniczna nawiewno-wywiewna z rekuperacją lub grawitacyjna - wybierzesz przy adaptacji i wybór podaj w komentarzu do zamówienia
    Parametry energetyczne:
    Ep: 30.6 kWh/(m²rok)
    Ek: 85.32 kWh/(m²rok)
    Euco: 49.56 kWh/(m²rok)

    Wnętrza domu Fabian

    Nasze prawdziwe opinie z Google

    Opis projektu domu Fabian

    Elegancja i wygoda to jedne z wielu dobrych cech jakie zawiera projekt FABIAN. Dom możemy ogrzewać za pomocą ogrzewania gazowego lub na paliwo, jak kto woli. Znajdziemy tutaj także garaż.

    Technologia wykonania:

    • Budynek posadowiony został na fundamentach betonowych.
    • Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.
    • Ściany wewnętrzne: z betonu komórkowego.
    • Strop: żelbetowy-wylewany.
    • Więźba dachowa: drewniana.
    • Pokrycie dachu: dachówka cementowa lub ceramiczna.
    • Ogrzewania: gazowe oraz na paliwo stałe.
    • Wentylacja: grawitacyjna oraz, jako alternatywa, wentylacja mechaniczna z rekuperacją.

    Częste pytania

    Czy mogę wprowadzić zmiany w projekcie?

    Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

    W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

    Projekt jest murowany, a ja chcę budować drewniany

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Dodatki do projektu Fabian

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archiportal] Zestawienie materiałów (0 zł)

    [Archiportal] kosztorys w wersji papierowej (500 zł)

    [Archiportal] Dodatkowy egzemplarz projektu (450 zł)

    [Archiportal] Pakiet energo+ (650 zł)

    [Archiportal] Wersja elektroniczna projektu (700 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Fabian

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    1-2 dni roboczych (jeśli projekt nie jest koncepcją)



    Wersje gotowego projektu domu Fabian

    Podobne projekty do domu Fabian

    Komentarze / pytania do projektu domu Fabian

    Kamil

    Projekt bardzo praktyczny i elegancki. Wygląda na idealny dla nowoczesnej rodziny ceniącej sobie przestrzeń oraz funkcjonalność. Dobrze zharmonizowany układ pomieszczeń.

    Szacunkowy kosztorys dla projektu Fabian

    Stan surowy zamknięty 273500 zł
    Stan surowy zamknięty
    Stan deweloperski 358500 zł
    Stan deweloperski

    Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
