148.8 m²

parterowy

2 stanowiska

murowany

Gotowy projekt domu Fabian 3

ID: 23999

4849 2025-04-08

TANIEJ 250 zł

Projekt zgodny z aktualnymi przepisami WT2021

4849 zł

(5099 zł brutto)

Najniższa cena z 30 dni przed obniżką: 5099 zł

4849 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

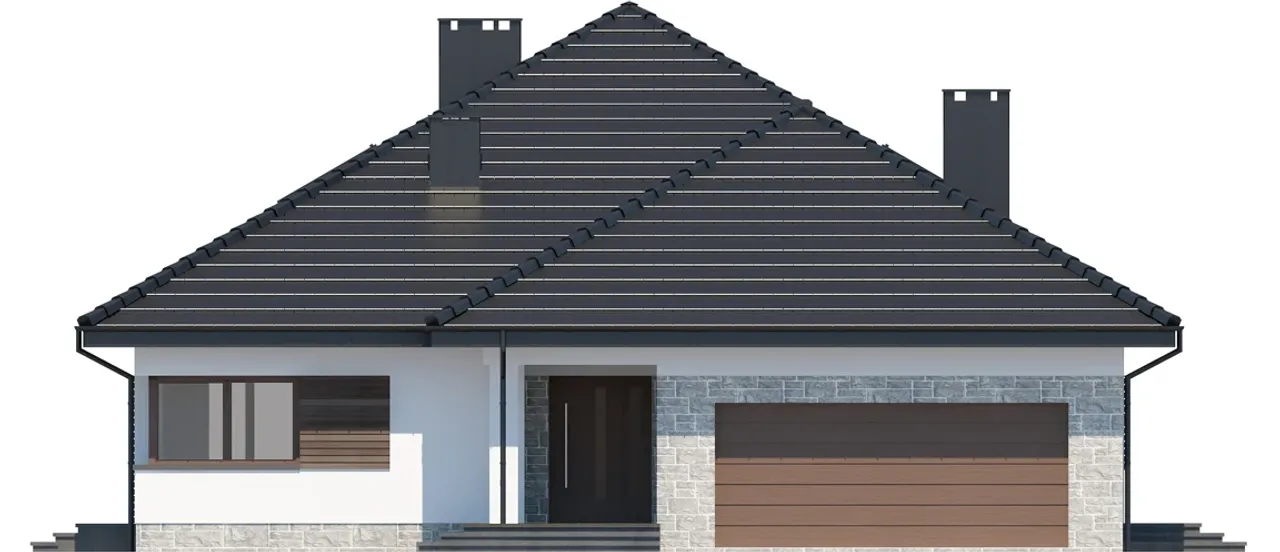

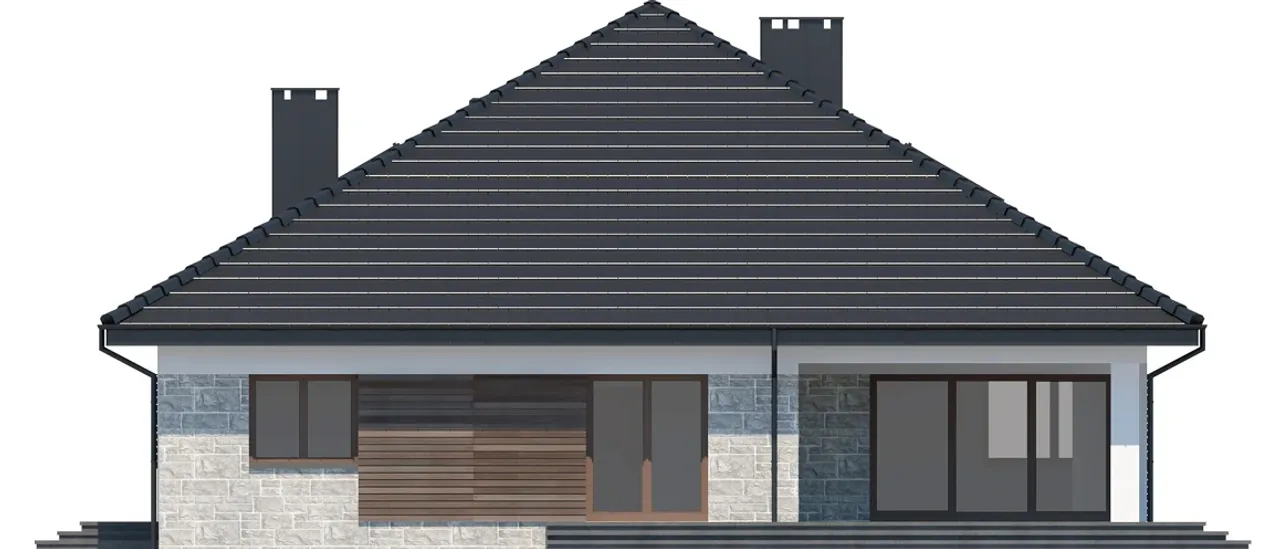

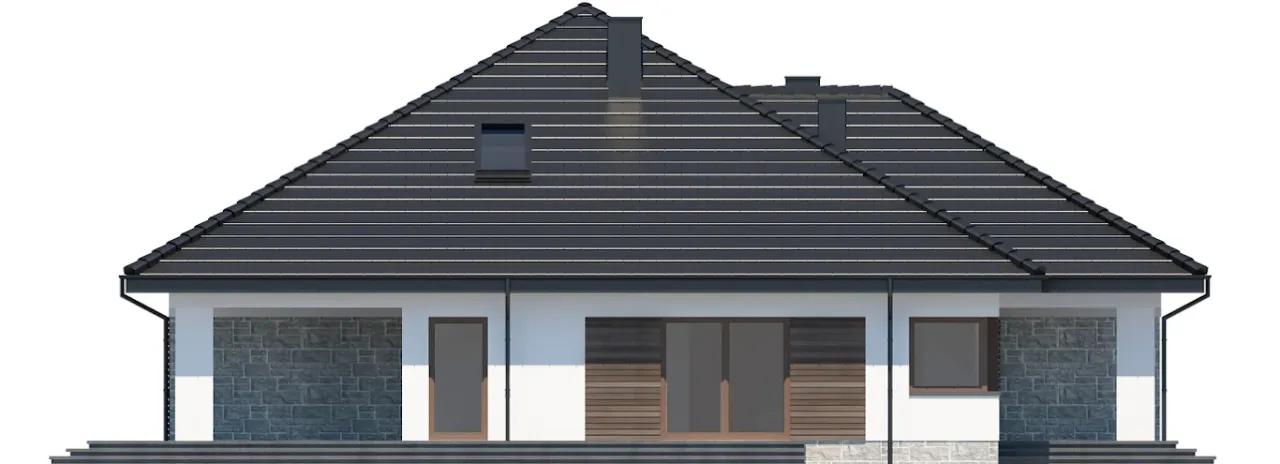

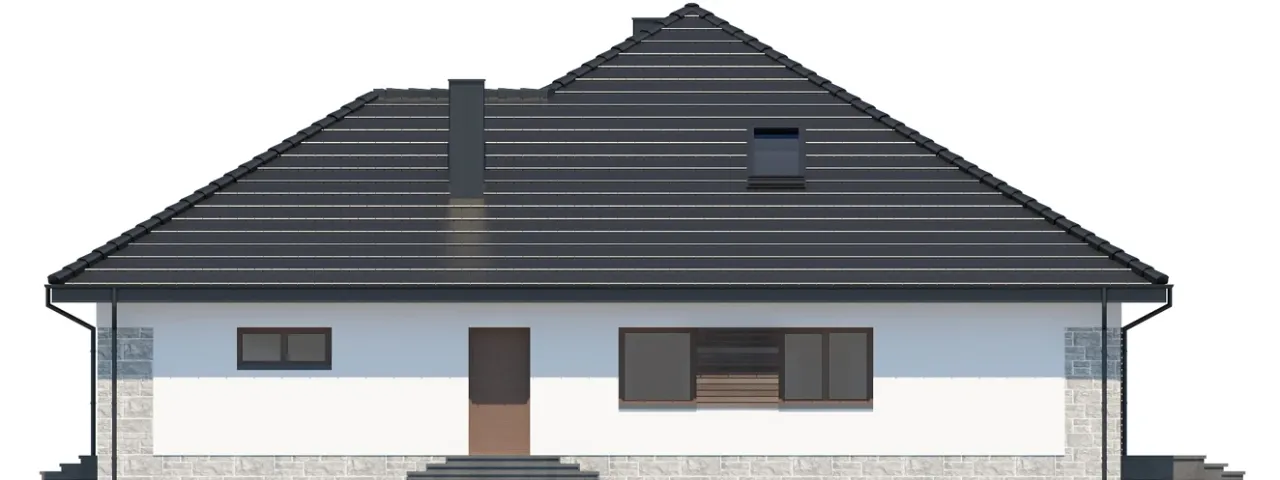

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

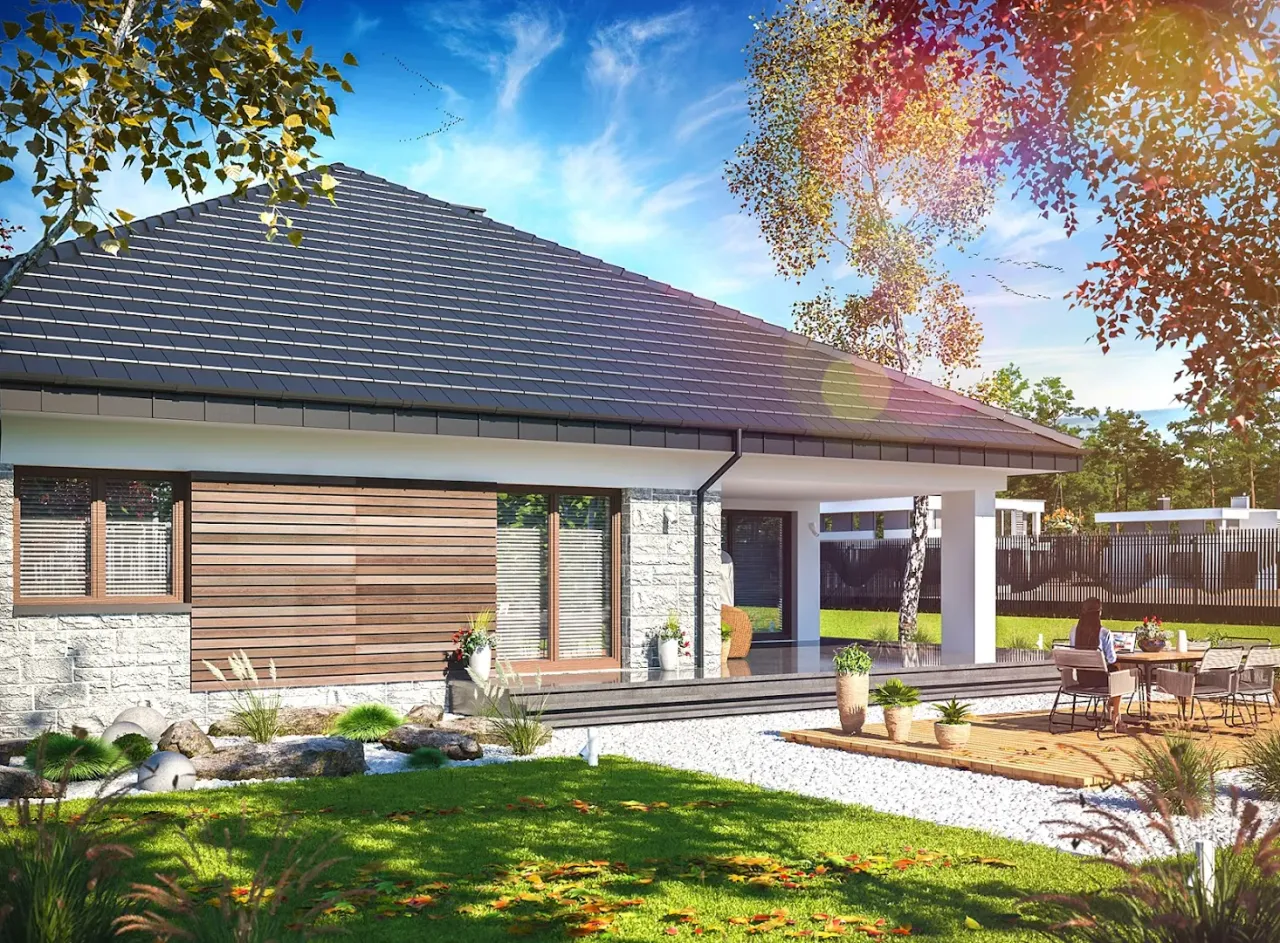

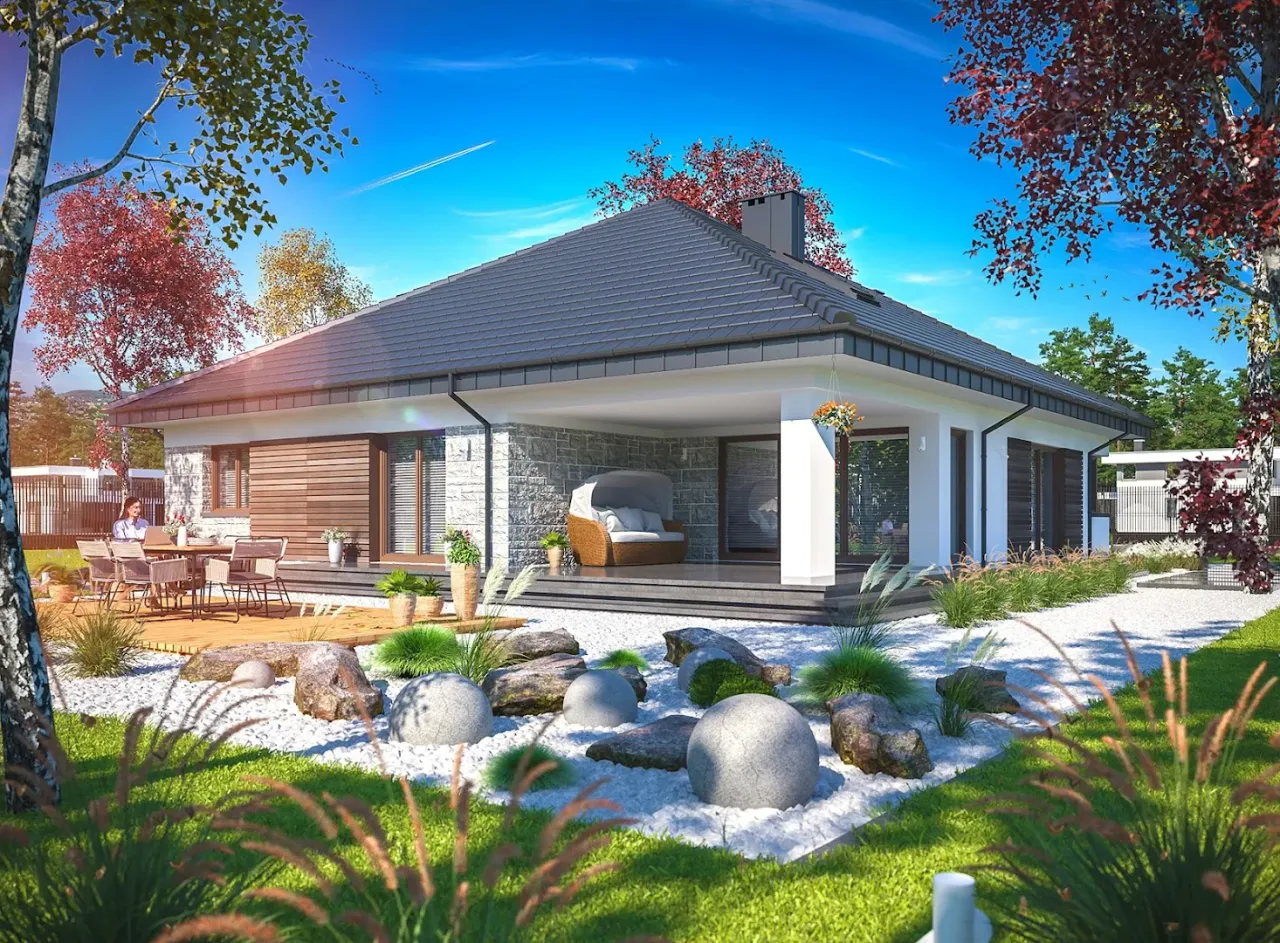

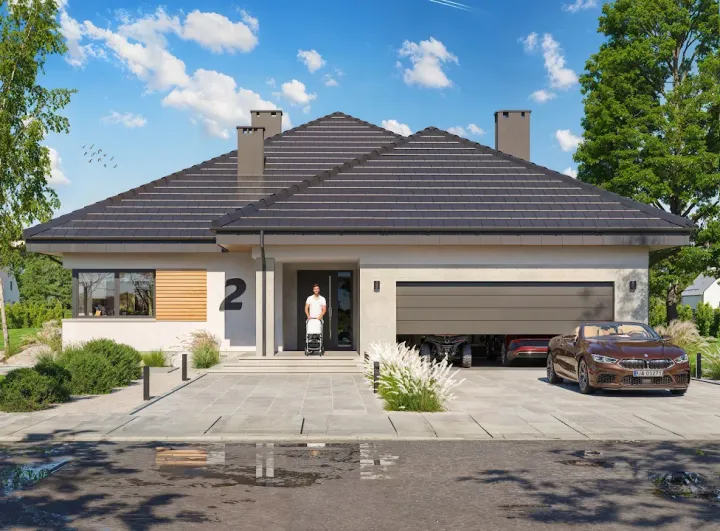

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

4849.00zł

Rzuty gotowego projektu domu Fabian 3

1. Wiatrołap	4,66 m²
2. Spiżarnia	2,24 m²
3. Kuchnia	11,22 m²
4. Salon + jadalnia	36,28 m²
5. Komunikacja	21,50 m²
6. Wc	4,45 m²
7. łazienka	8,20 m²
8. łazienka	5,00 m²
9. Pokój	13,65 m²
10. Garderoba	2,58 m²
11. Pokój	11,17 m²
12. Pokój	11,17 m²
13. Pokój	9,34 m²
14. Kotłownia	7,34 m²
15. Garaż	34,45 m²

1. Powierzchnia	81,23 m²
2. Komunikacja	1,20 (1,20) m²
3. Strych	80,03 (227,63) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Fabian 3

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Fabian 3

Parametry Techniczne gotowego projektu domu Fabian 3

Pow. użytkowa 148.8 m²

Ilość pokoi 5

Powierzchnia zabudowy 265.14 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 23.34 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Taras z tarasem

Kąt nachylenia dachu 30 °

Długość budynku 18.34 m

Piwnica bez podpiwniczenia

Kubatura 1339.88 m³

Strop żelbetowy

Powierzchnia dachu 371.33 m²

Rodzaj garażu z przodu

Długość działki 26.34 m

Ogrzewanie gaz, paliwo stałe

Kalenica bez znaczenia

Liczba łazieniek 2

Funkcje dodatkowe z dwoma wejściami

Wysokość budynku 8.41 m

Rodzaj dachu wielospadowy

Kominek kominek w projekcie

Przechowywanie w kuchni spiżarnia

Bryła budynku plan litery T

Kotłownia duża kotłownia

Szerokość budynku 15.34 m

Styl budynku nowoczesny

Koszty budowy 400-450 tys., tylko z kosztorysem

Pow. użytkowa 148.8 m²

Powierzchnia zabudowy 265.14 m²

Garaż 2 stanowiska

Szerokość działki 23.34 m

Typ domu jednorodzinny całoroczny

Kąt nachylenia dachu 30 °

Piwnica bez podpiwniczenia

Strop żelbetowy

Rodzaj garażu z przodu

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 2

Wysokość budynku 8.41 m

Kominek kominek w projekcie

Bryła budynku plan litery T

Szerokość budynku 15.34 m

Koszty budowy 400-450 tys., tylko z kosztorysem

Ilość pokoi 5

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Taras z tarasem

Długość budynku 18.34 m

Kubatura 1339.88 m³

Powierzchnia dachu 371.33 m²

Długość działki 26.34 m

Kalenica bez znaczenia

Funkcje dodatkowe z dwoma wejściami

Rodzaj dachu wielospadowy

Przechowywanie w kuchni spiżarnia

Kotłownia duża kotłownia

Styl budynku nowoczesny

Nasze prawdziwe opinie z Google

Opis projektu domu Fabian 3

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego.; Strop: żelbetowy, wylewany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + jako alternatywa – wentylacja mechaniczna z rekuperacją.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
