79.45 m²

parterowy

bez garażu

murowany

Gotowy projekt domu Tracja 9

ID: 29431

3499 2025-05-10

TANIEJ 400 zł do 05.05.2025

Projekt zgodny z aktualnymi przepisami WT2021

3499 zł

(3899 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3499 zł

3499 2025-05-10

Promocja GRATISOWA do 04.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

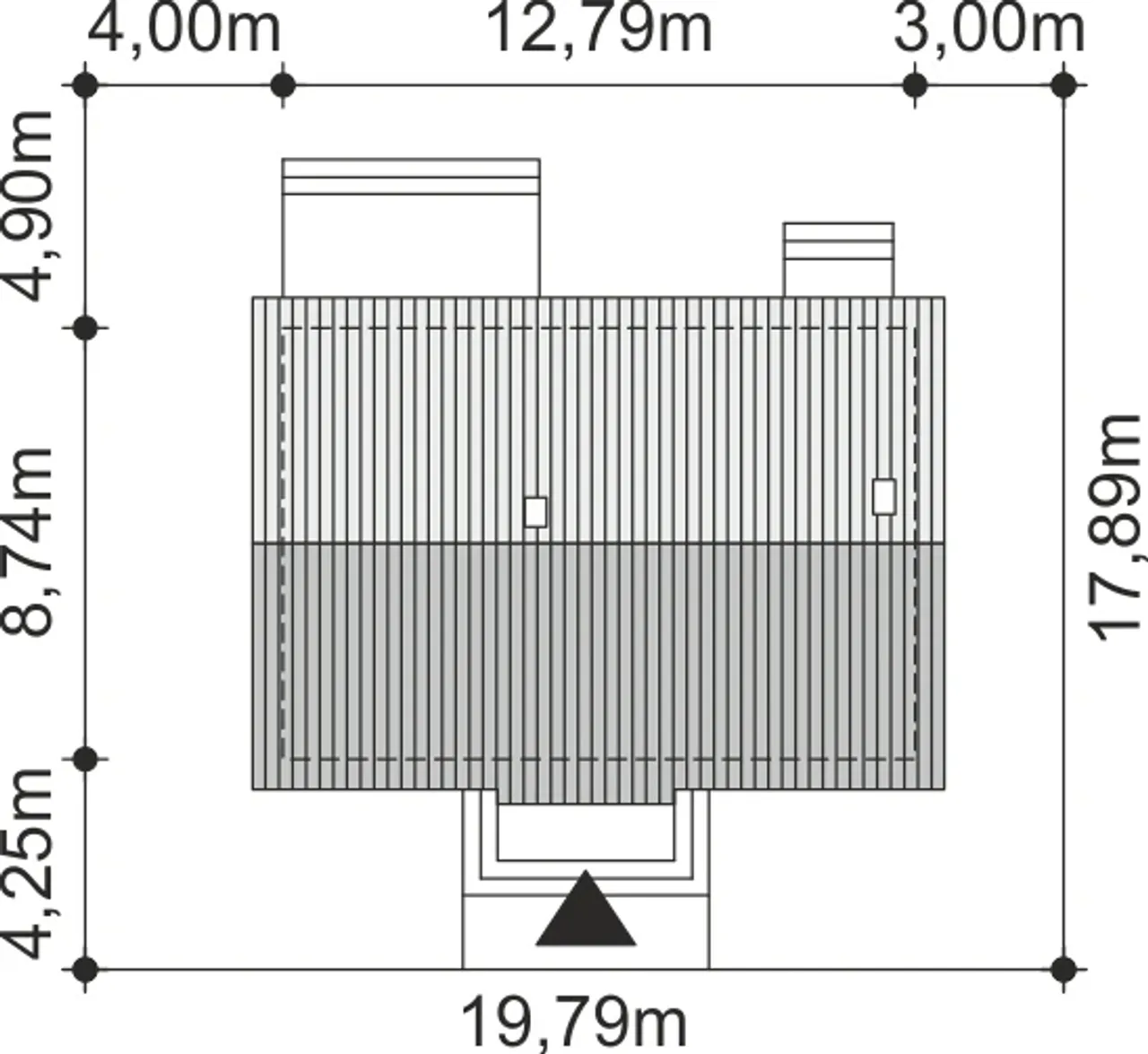

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

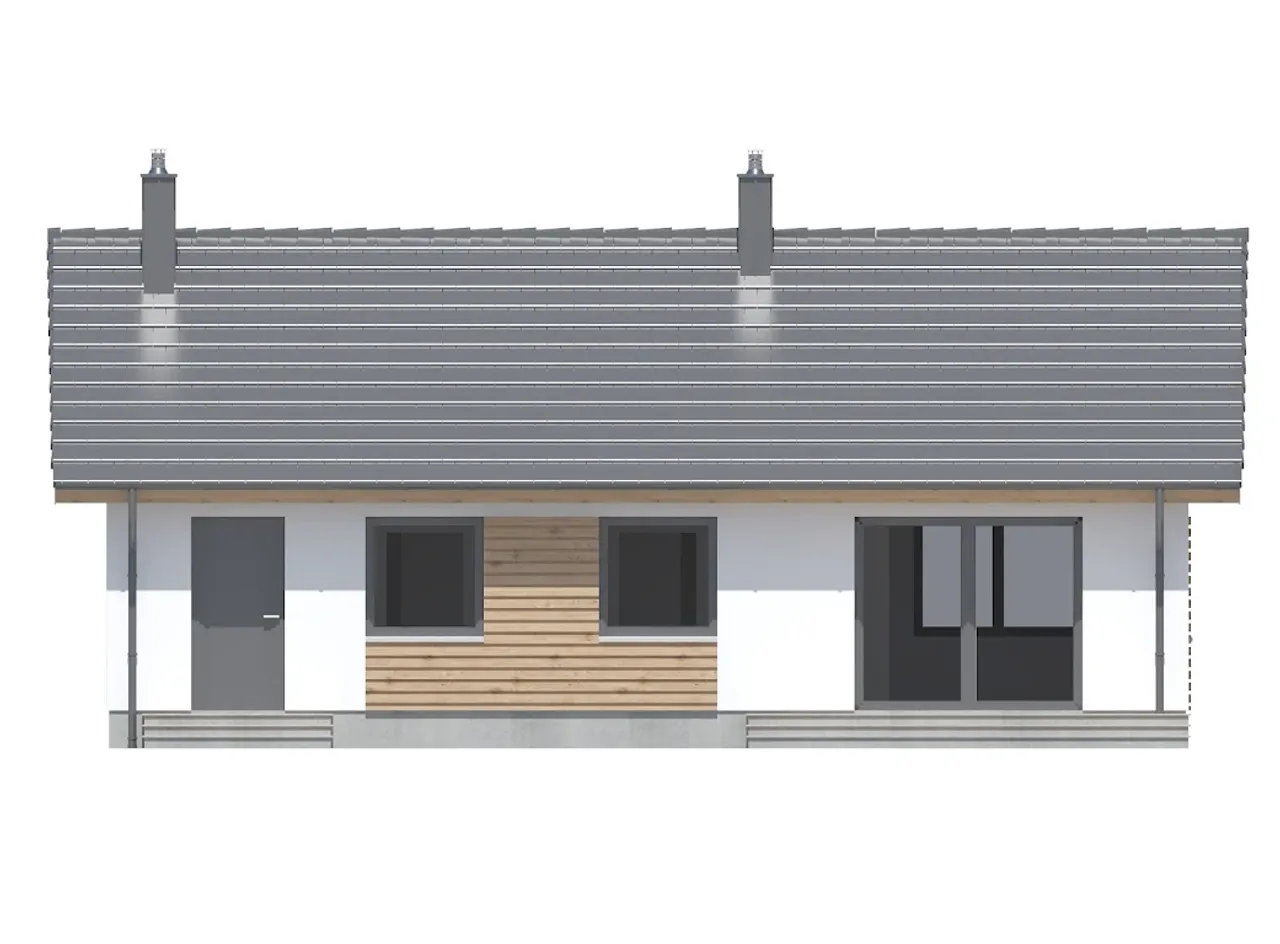

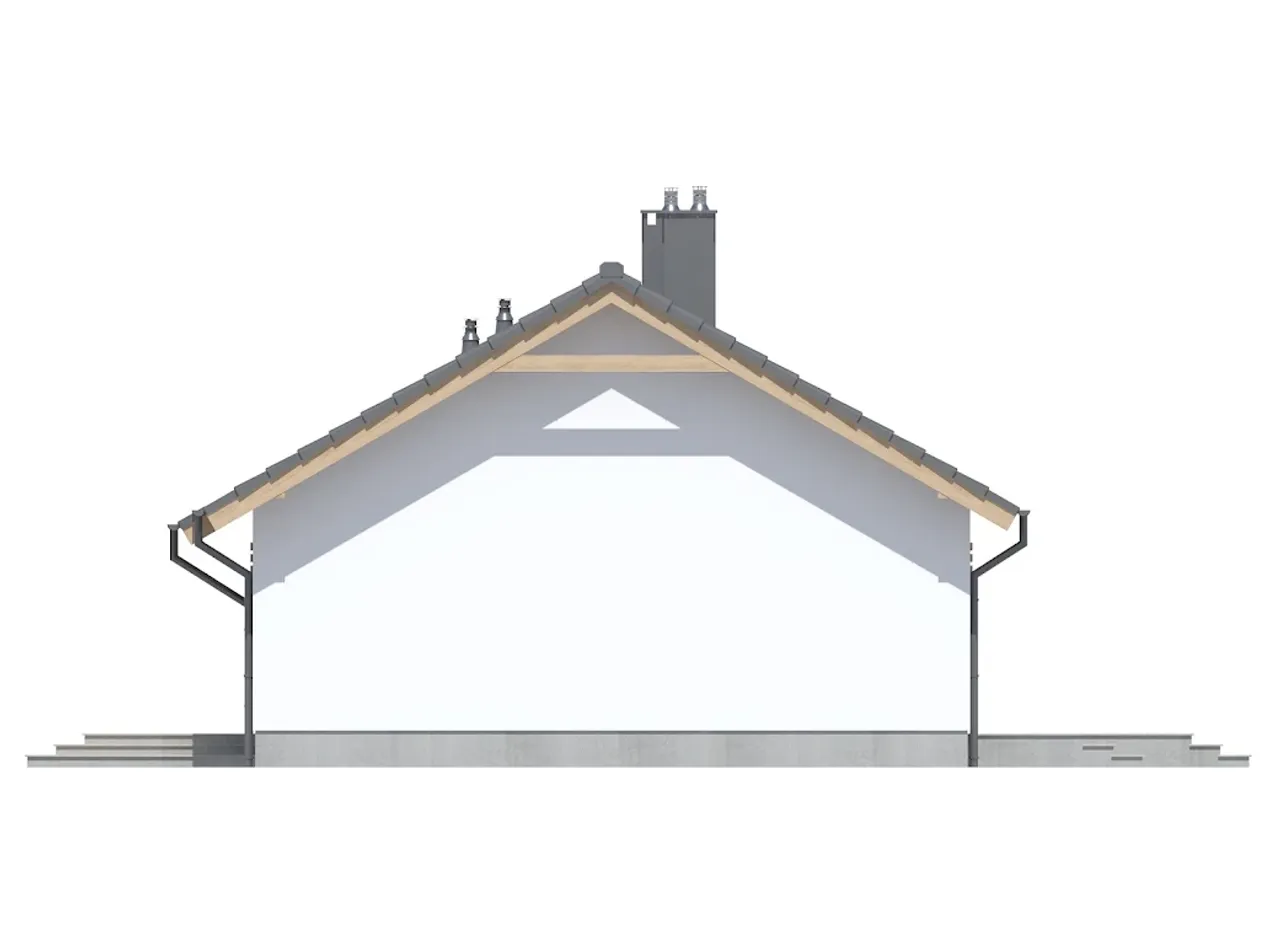

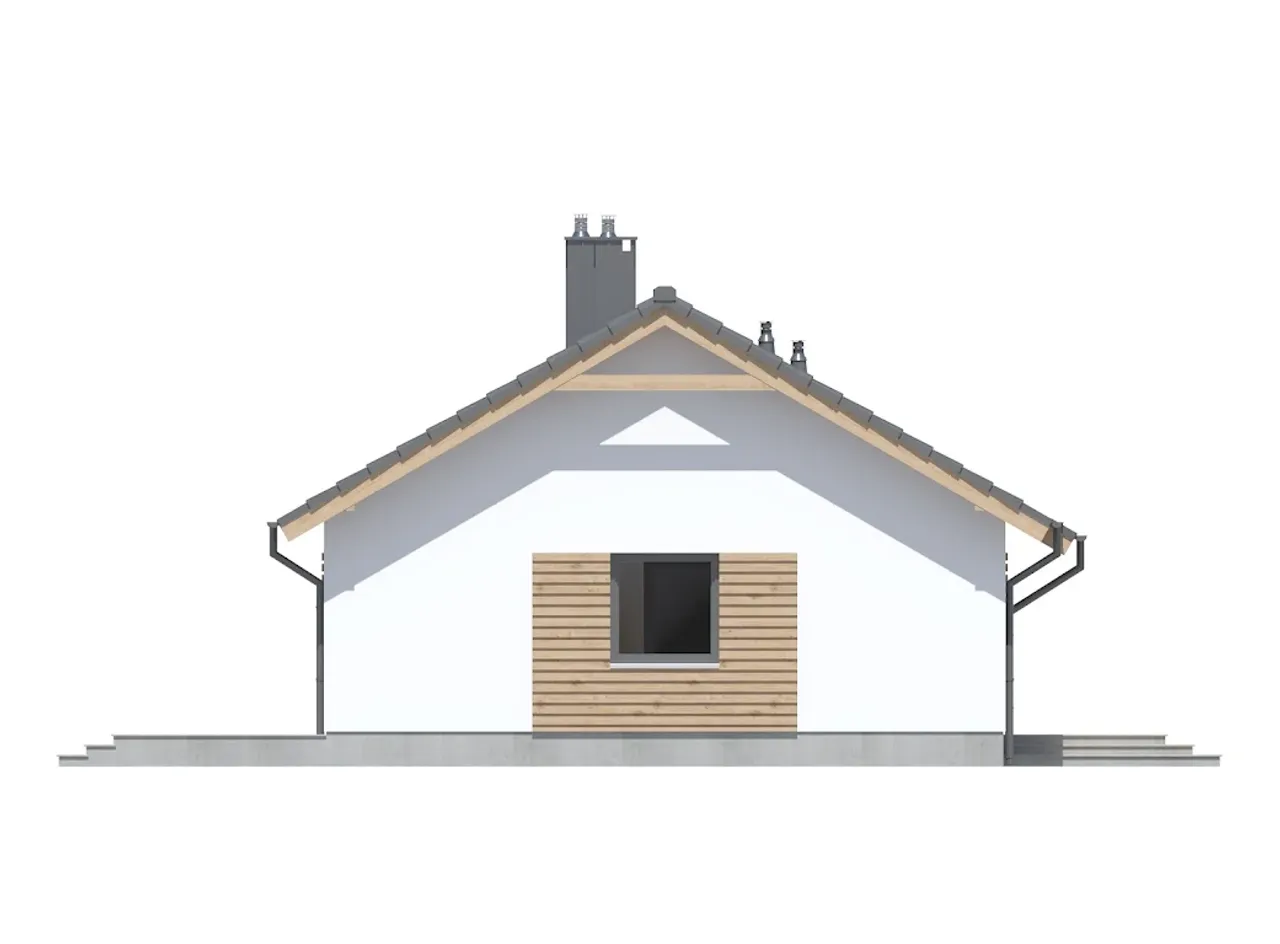

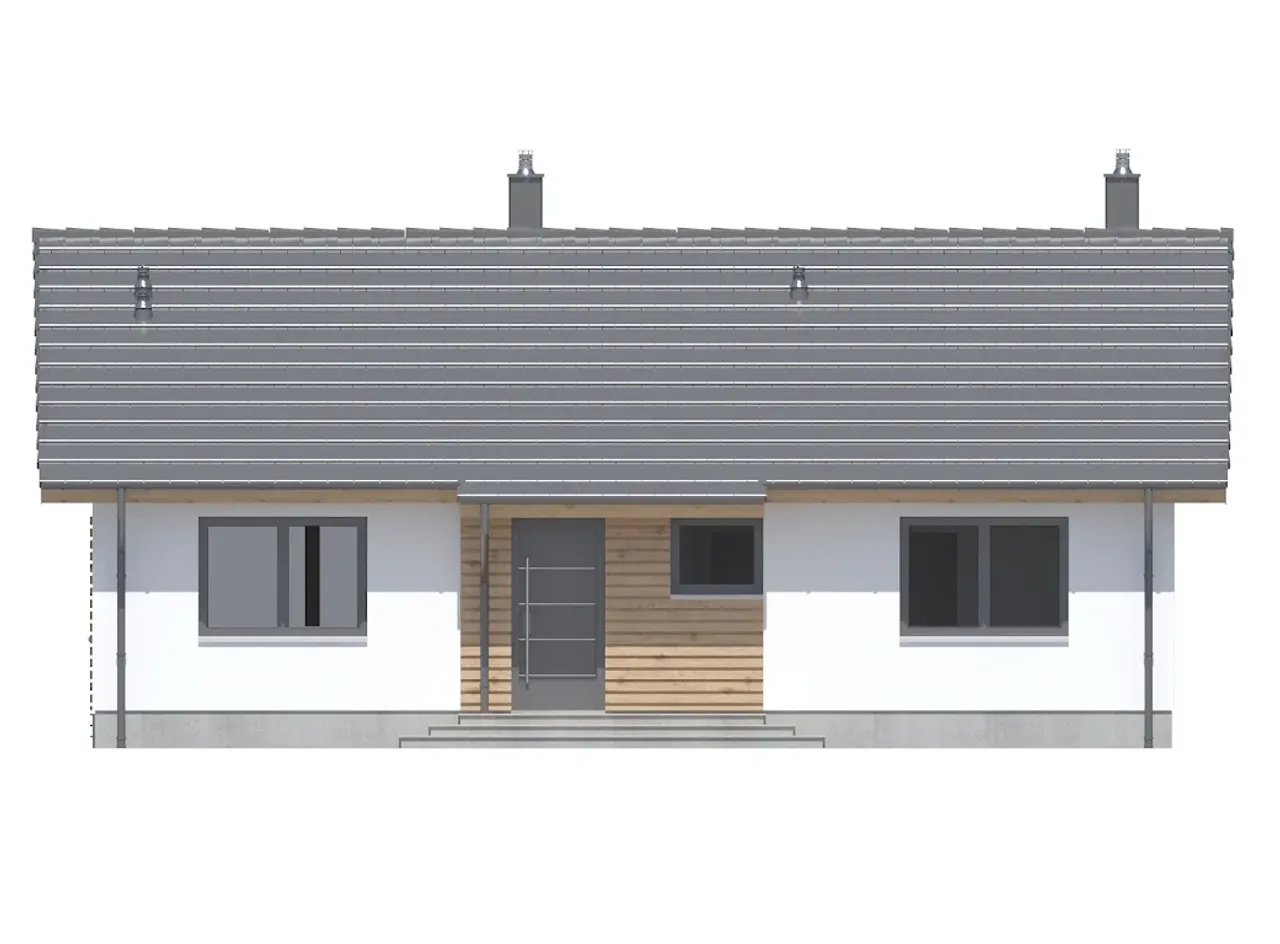

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

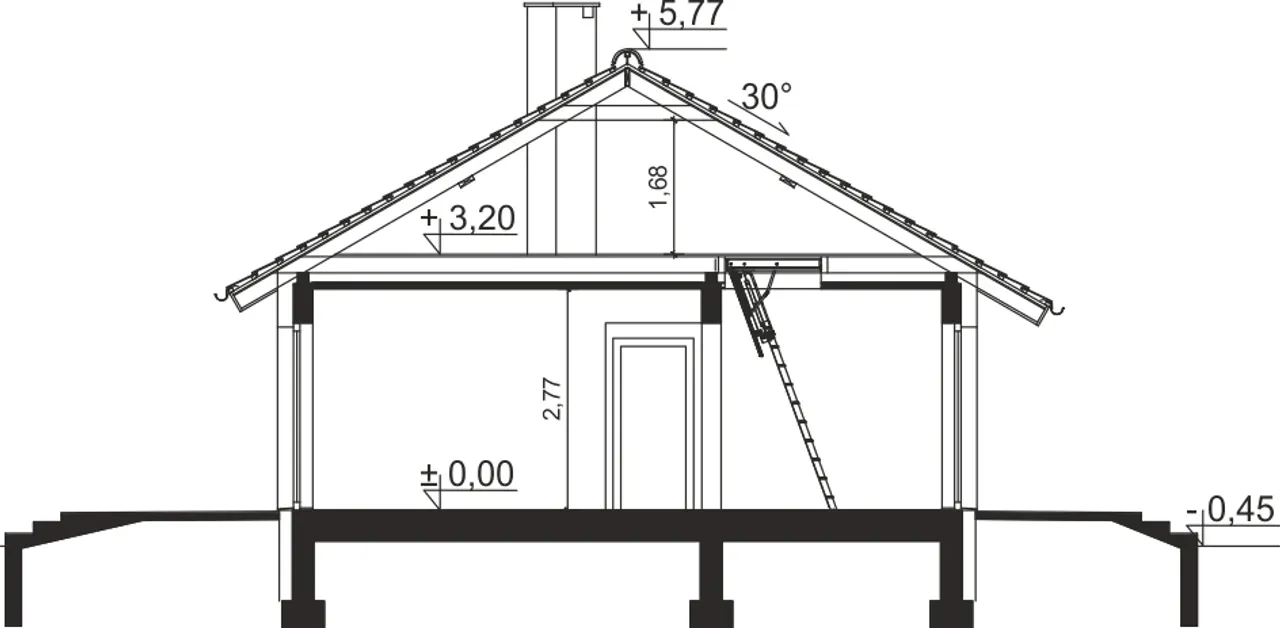

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3499.00zł

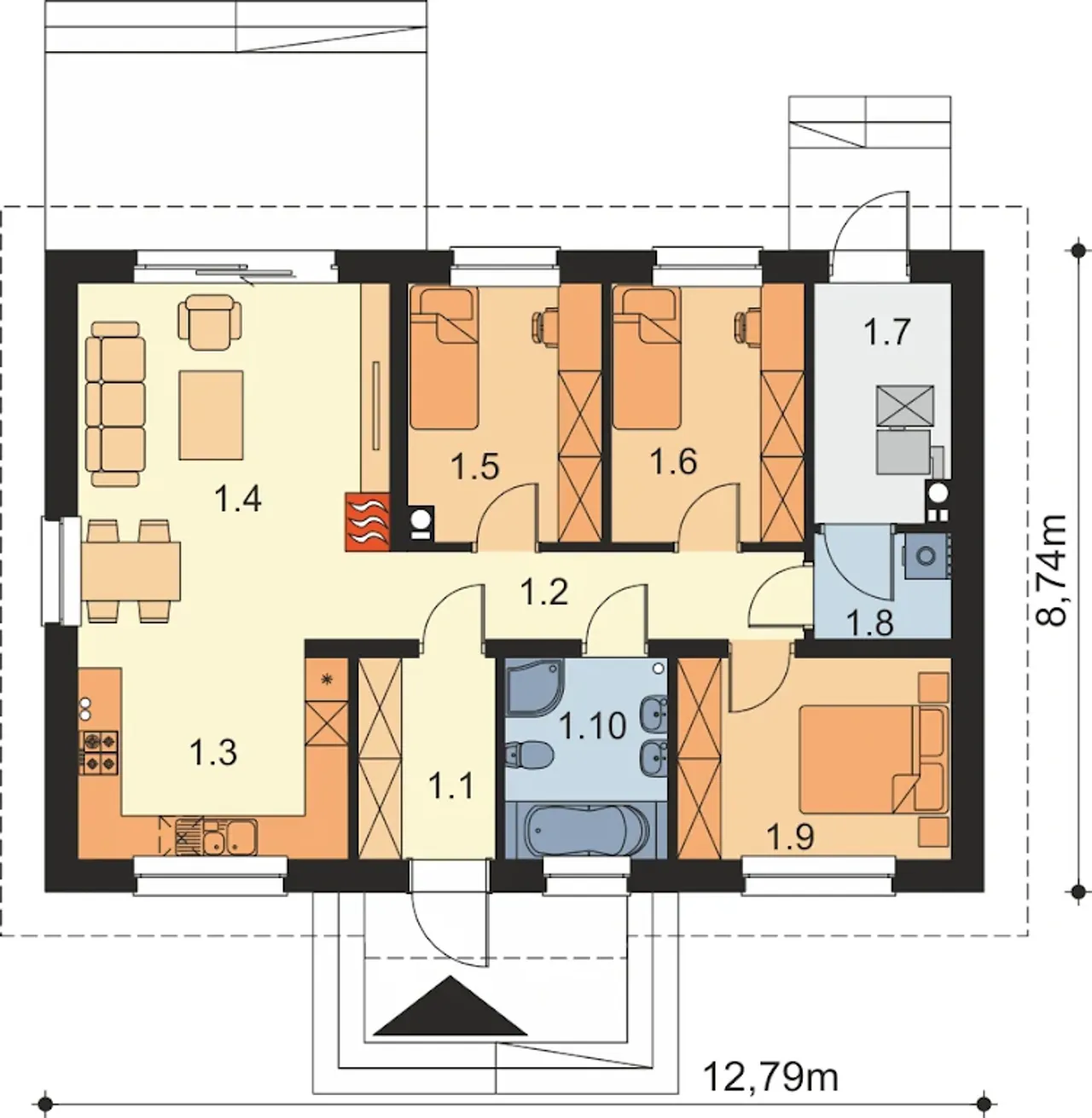

Rzuty gotowego projektu domu Tracja 9

1. Wiatrołap	5,05 m²
2. Komunikacja	6,29 m²
3. Kuchnia	10,00 m²
4. Salon + jadalnia	21,16 m²
5. Pokój	9,05 m²
6. Pokój	9,16 m²
7. Kotłownia	5,80 m²
8. Pralnia	2,62 m²
9. Pokój	10,12 m²
10. łazienka	6,00 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tracja 9

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tracja 9

Parametry Techniczne gotowego projektu domu Tracja 9

Pow. użytkowa 79.45 m²

Ilość pokoi 4

Powierzchnia zabudowy 111.78 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 19.79 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Bryła budynku prosta bryła

Strop drewniany

Styl budynku nowoczesny

Liczba łazieniek 1

Kalenica równoległa do drogi

Szerokość budynku 12.79 m

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Funkcje dodatkowe z pralnią

Długość budynku 8.74 m

Piwnica bez podpiwniczenia

Kubatura 530.1 m³

Rodzaj dachu dwuspadowy

Powierzchnia dachu 161.81 m²

Długość działki 17.89 m

Wysokość budynku 6.22 m

Koszty budowy tylko z kosztorysem, 150-200 tys.

Pow. użytkowa 79.45 m²

Powierzchnia zabudowy 111.78 m²

Garaż bez garażu

Szerokość działki 19.79 m

Typ domu jednorodzinny całoroczny

Strop drewniany

Liczba łazieniek 1

Szerokość budynku 12.79 m

Kąt nachylenia dachu 30 °

Długość budynku 8.74 m

Kubatura 530.1 m³

Powierzchnia dachu 161.81 m²

Wysokość budynku 6.22 m

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Bryła budynku prosta bryła

Styl budynku nowoczesny

Kalenica równoległa do drogi

Kominek kominek w projekcie

Funkcje dodatkowe z pralnią

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Długość działki 17.89 m

Koszty budowy tylko z kosztorysem, 150-200 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Tracja 9

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego.; Strop: drewniany, tradycyjny.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + jako alternatywa – wentylacja mechaniczna z rekuperacją.; Ogrzewanie: pompa ciepła + biomasa.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
