84.45 m²

parterowy

1 stanowisko

murowany

Gotowy projekt domu Tracja 11 Mini

ID: 34769

4099 2025-09-17

TANIEJ 100 zł

Możliwy dłuższy czas realizacji, prosimy o kontakt przed zakupem.

4099 zł

(4199 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4199 zł

4099 2025-09-17

Promocja GRATISOWA do 12.09.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

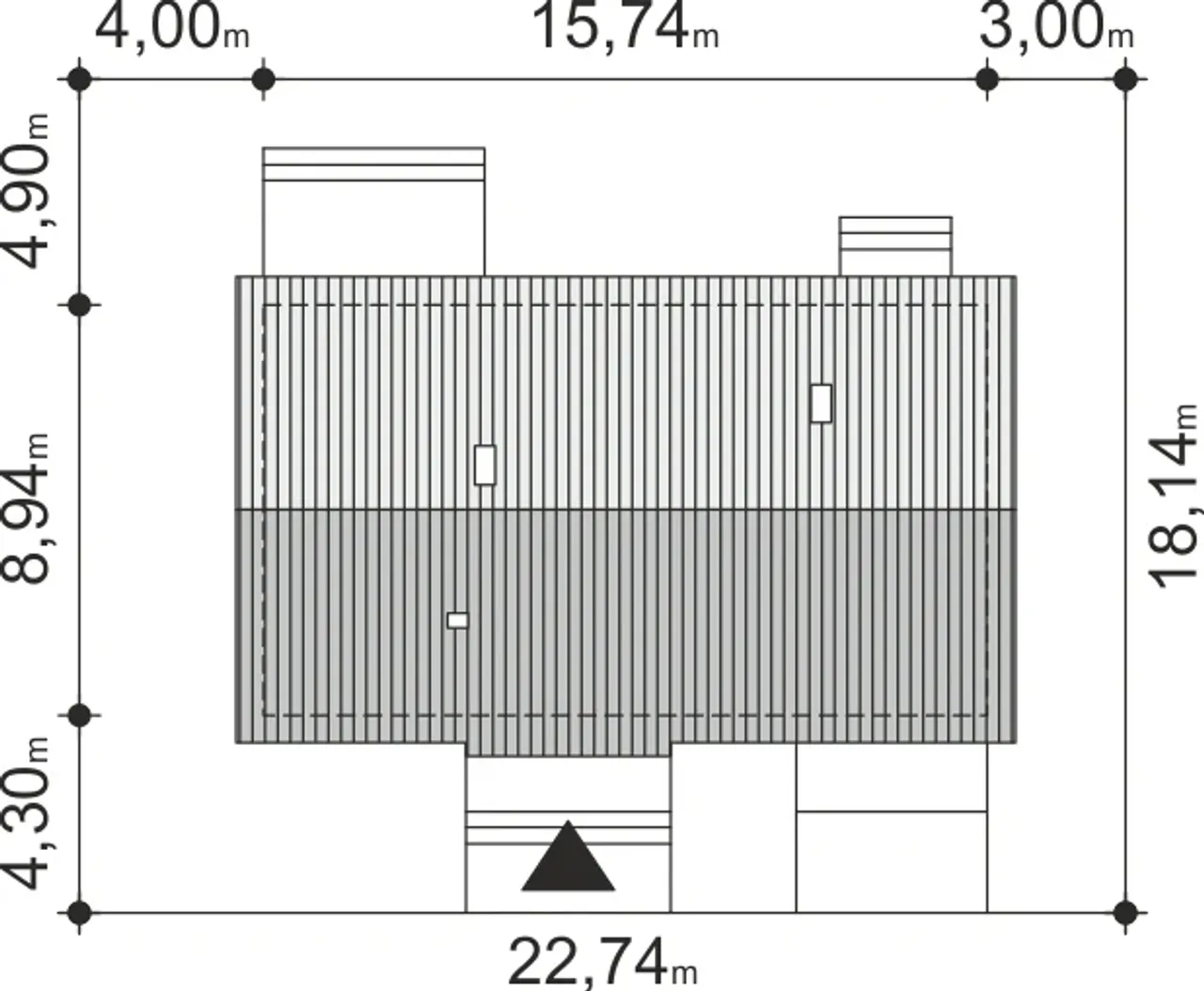

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

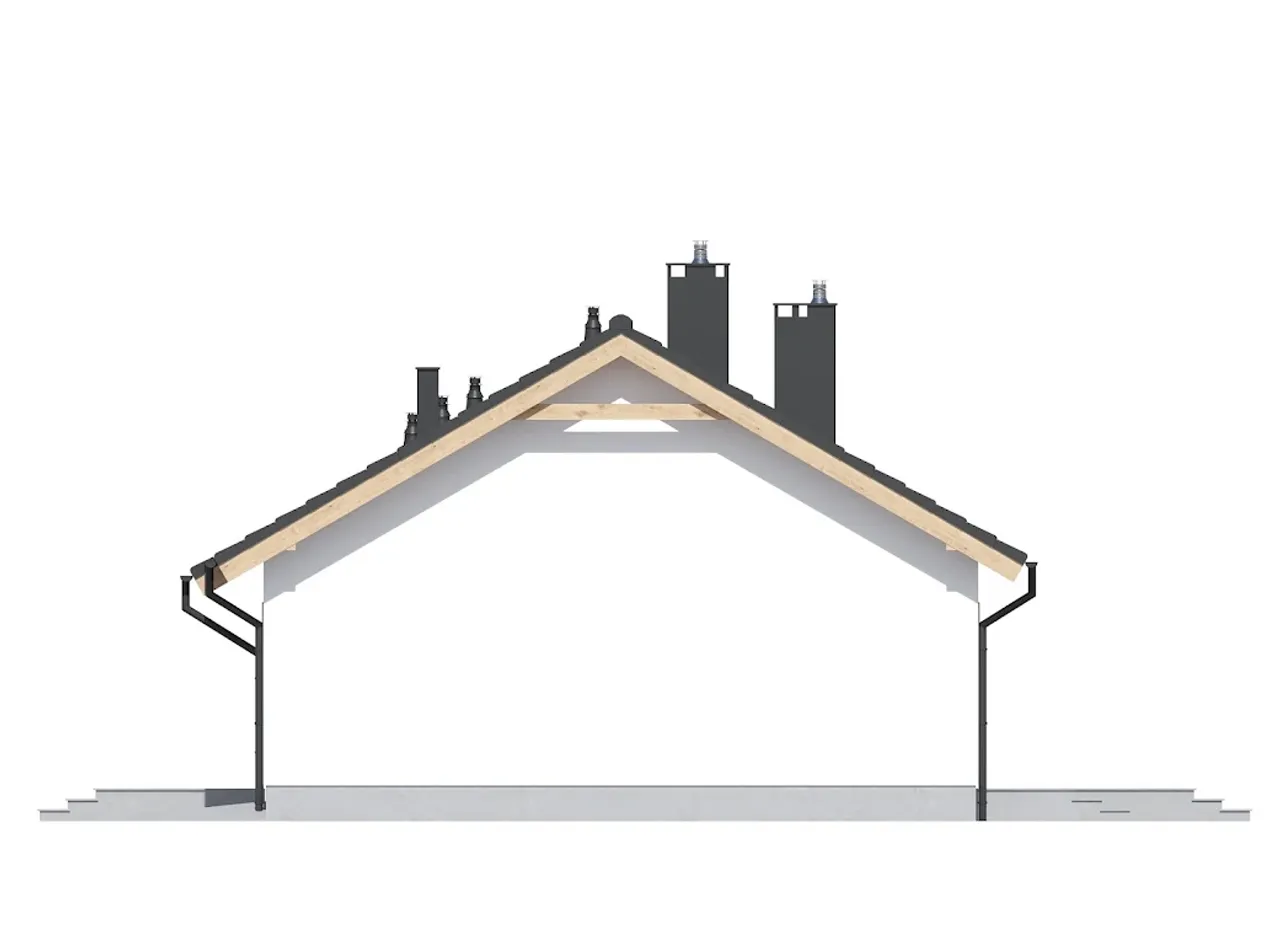

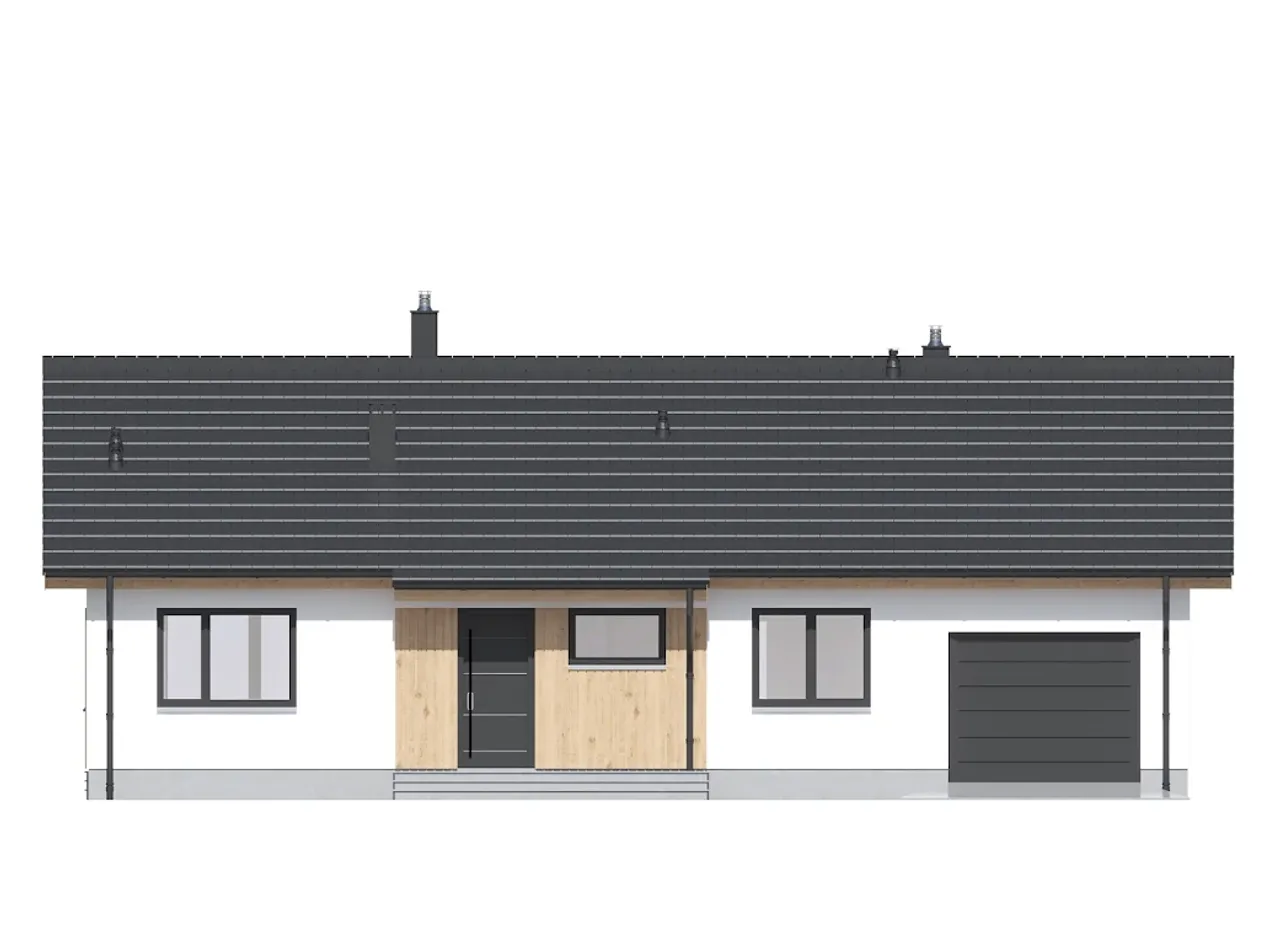

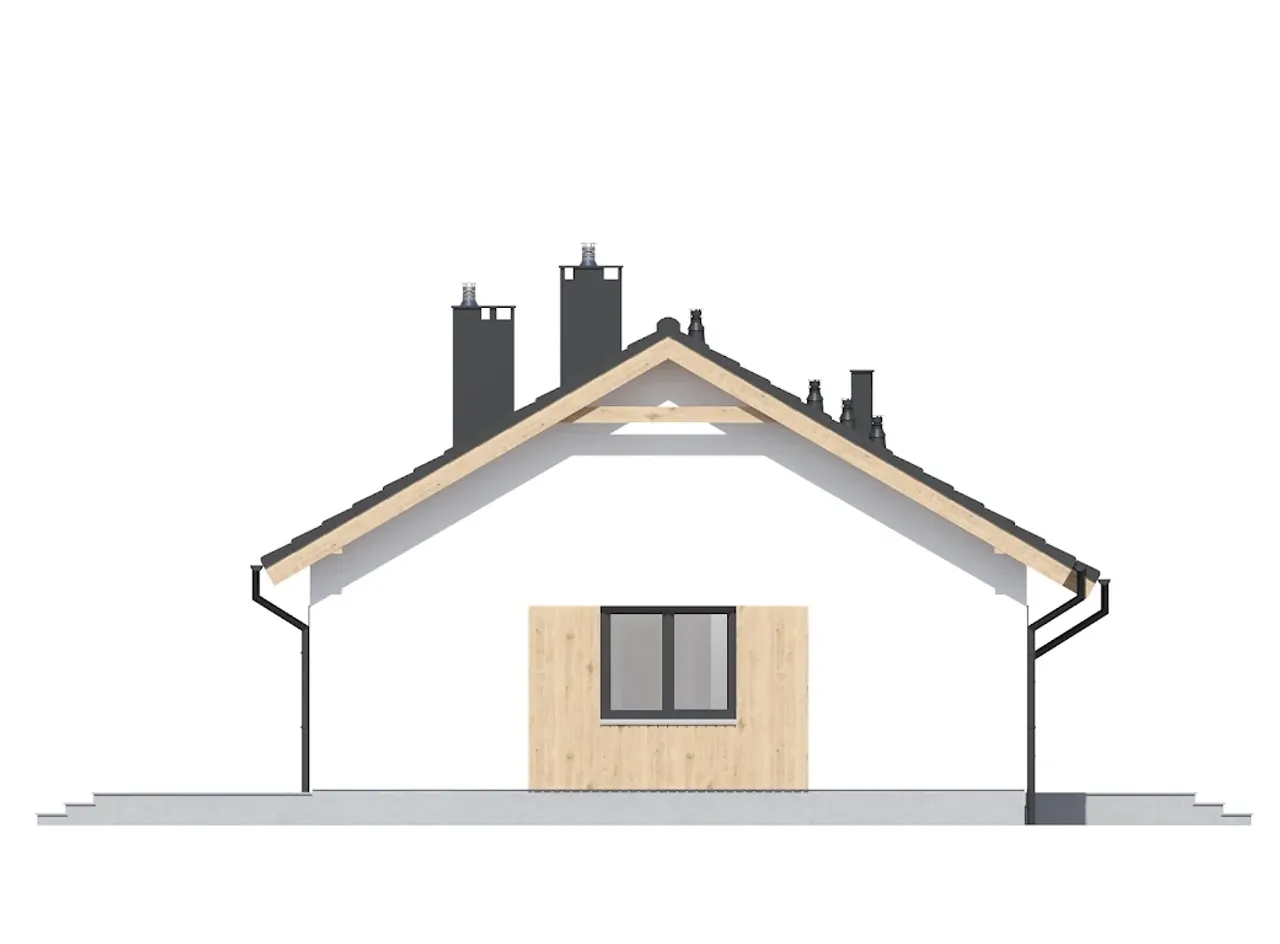

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

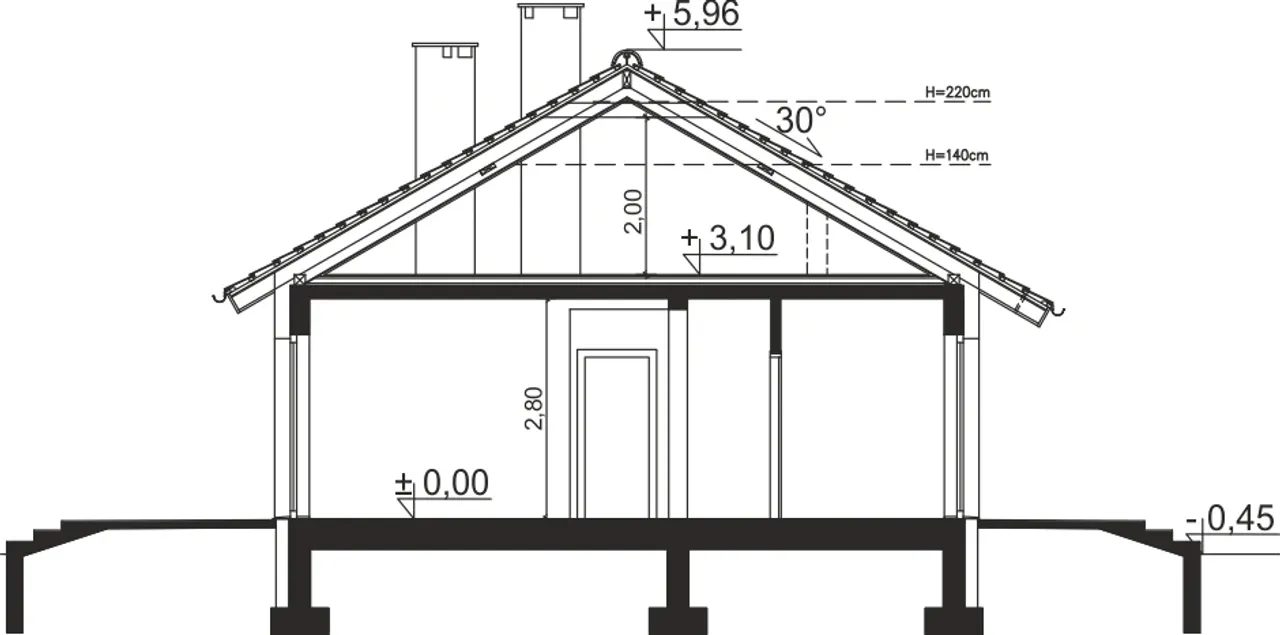

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

wersje

dodatki

wysyłka

kontakt

4099.00zł

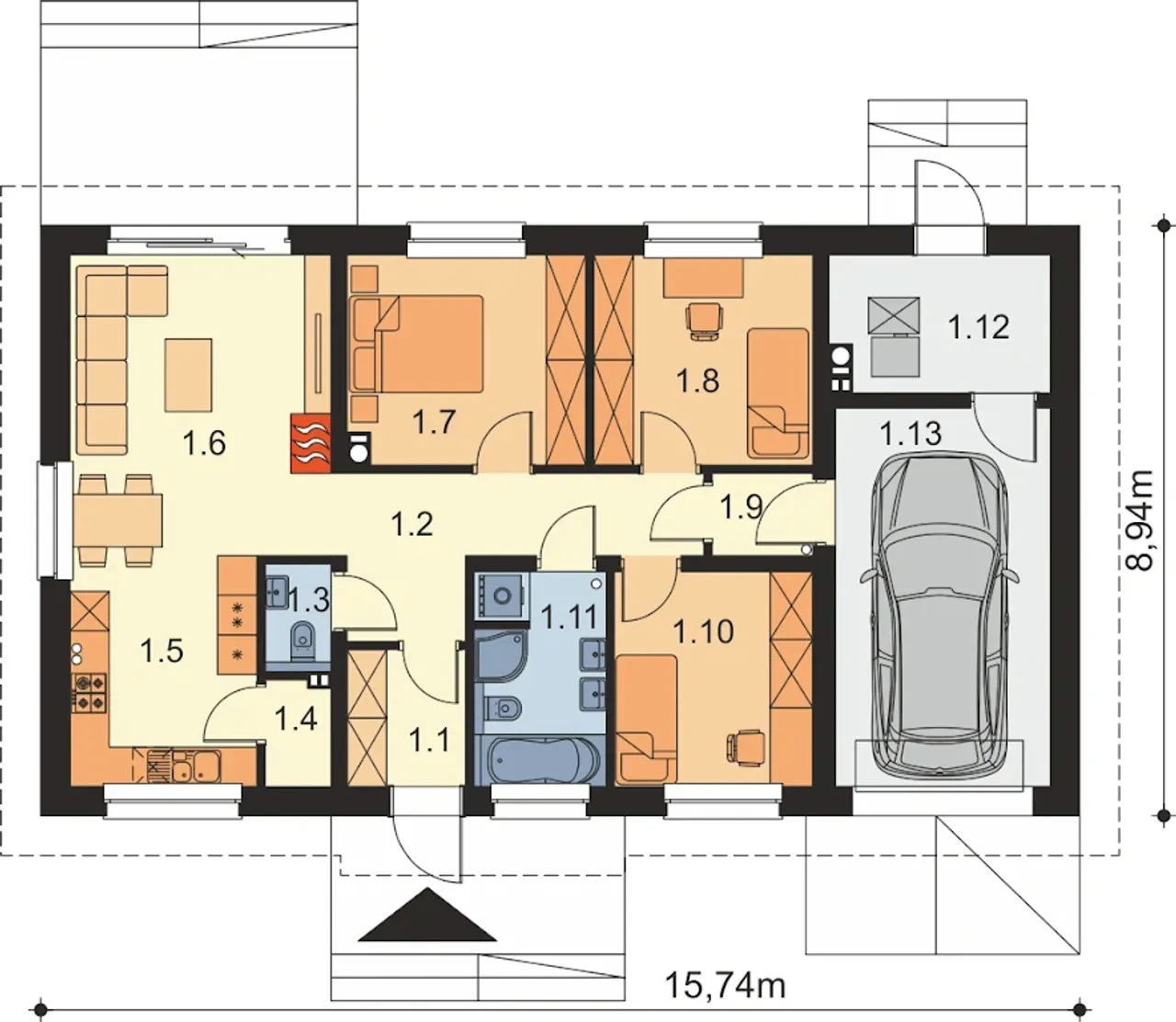

Rzuty gotowego projektu domu Tracja 11 Mini

1. Wiatrołap	3,74 m²
2. Komunikacja	9,10 m²
3. Toaleta	1,64 m²
4. Spiżarnia	1,57 m²
5. Kuchnia	9,94 m²
6. Salon + jadalnia	18,35 m²
7. Pokój	11,36 m²
8. Pokój	10,59 m²
9. Korytarz	1,90 m²
10. Pokój	9,81 m²
11. łazienka	6,45 m²
12. Kotłownia	6,78 m²
13. Garaż	18,70 m²

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tracja 11 Mini

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tracja 11 Mini

Parametry Techniczne gotowego projektu domu Tracja 11 Mini

Ilość pokoi 4

Pow. użytkowa 84.45 m²

Powierzchnia zabudowy 140.71 m²

Kondygnacje parterowy

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 22.74 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Szerokość budynku 15.74 m

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Długość budynku 8.94 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 685.99 m³

Powierzchnia dachu 199.89 m²

Długość działki 18.14 m

Wysokość budynku 6.41 m

Styl budynku nowoczesny

Kalenica równoległa do drogi

Liczba łazieniek 1

Ilość pokoi 4

Powierzchnia zabudowy 140.71 m²

Garaż 1 stanowisko

Szerokość działki 22.74 m

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Długość budynku 8.94 m

Piwnica bez podpiwniczenia

Powierzchnia dachu 199.89 m²

Wysokość budynku 6.41 m

Kalenica równoległa do drogi

Pow. użytkowa 84.45 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Szerokość budynku 15.74 m

Kąt nachylenia dachu 30 °

Rodzaj dachu dwuspadowy

Kubatura 685.99 m³

Długość działki 18.14 m

Styl budynku nowoczesny

Liczba łazieniek 1

Nasze prawdziwe opinie z Google

Opis projektu domu Tracja 11 Mini

Technologia wykonania:

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
Ściany wewnętrzne: z betonu komórkowego.
Strop: żelbetowy, wylewany.
Więźba dachowa: drewniana.
Pokrycie dachu: dachówka cementowa lub ceramiczna.
Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).
Ogrzewanie: biomasa + gaz ziemny (do wyboru na etapie adaptacji projektu).

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu Tracja 11 Mini

[Archiportal] Zestawienie materiałów (0 zł)

[Archiportal] kosztorys w wersji papierowej (500 zł)

[Archiportal] Dodatkowy egzemplarz projektu (450 zł)

[Archiportal] Pakiet energo+ (650 zł)

[Archiportal] Wersja elektroniczna projektu (700 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Archiportal] Zestawienie materiałów (0 zł)

Pełny wykaz podstawowych materiałów i prac potrzebnych do realizacji projektu domu. To tzw. ślepy kosztorys, który ułatwia przygotowanie budowy, stanowi podstawę do wyceny kosztów robocizny i materiałów oraz jest nieocenionym wsparciem w rozmowach z wykonawcami.
