95.4 m²

parterowy

1 stanowisko

murowany

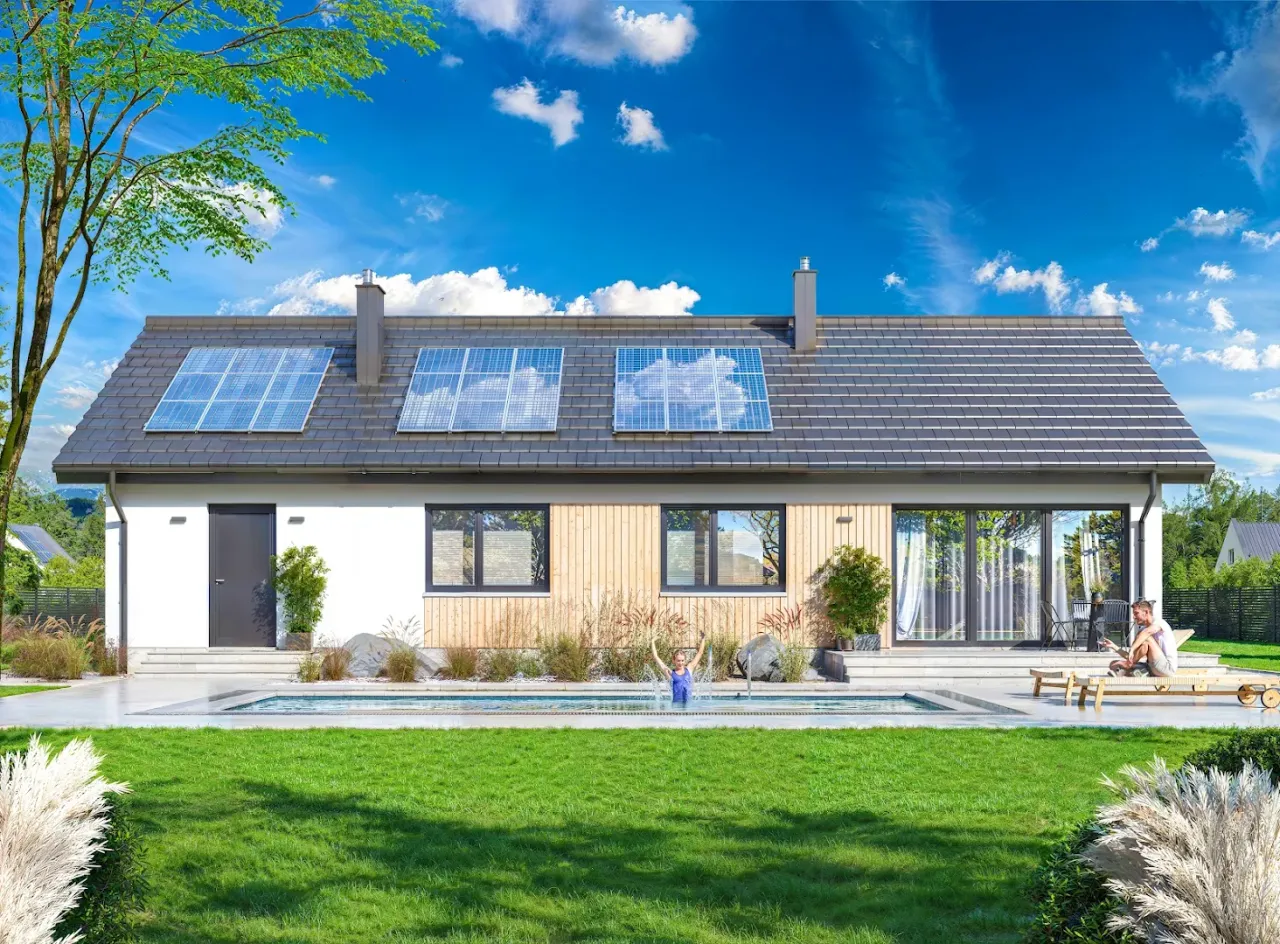

Gotowy projekt domu Tracja 11

ID: 34581

3699 2025-04-10

TANIEJ 500 zł do 04.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

3699 zł

(4199 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3699 zł

3699 2025-04-10

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

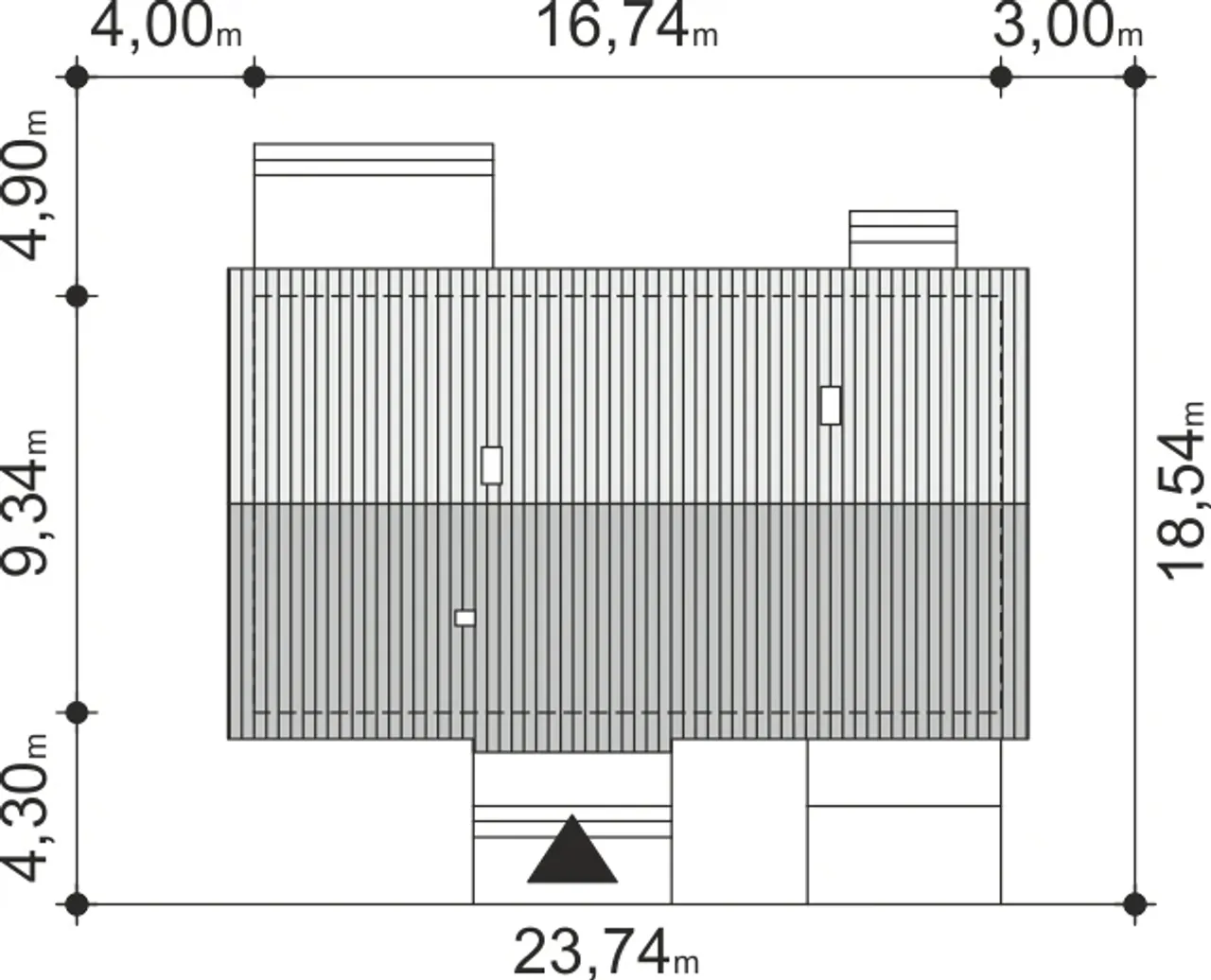

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

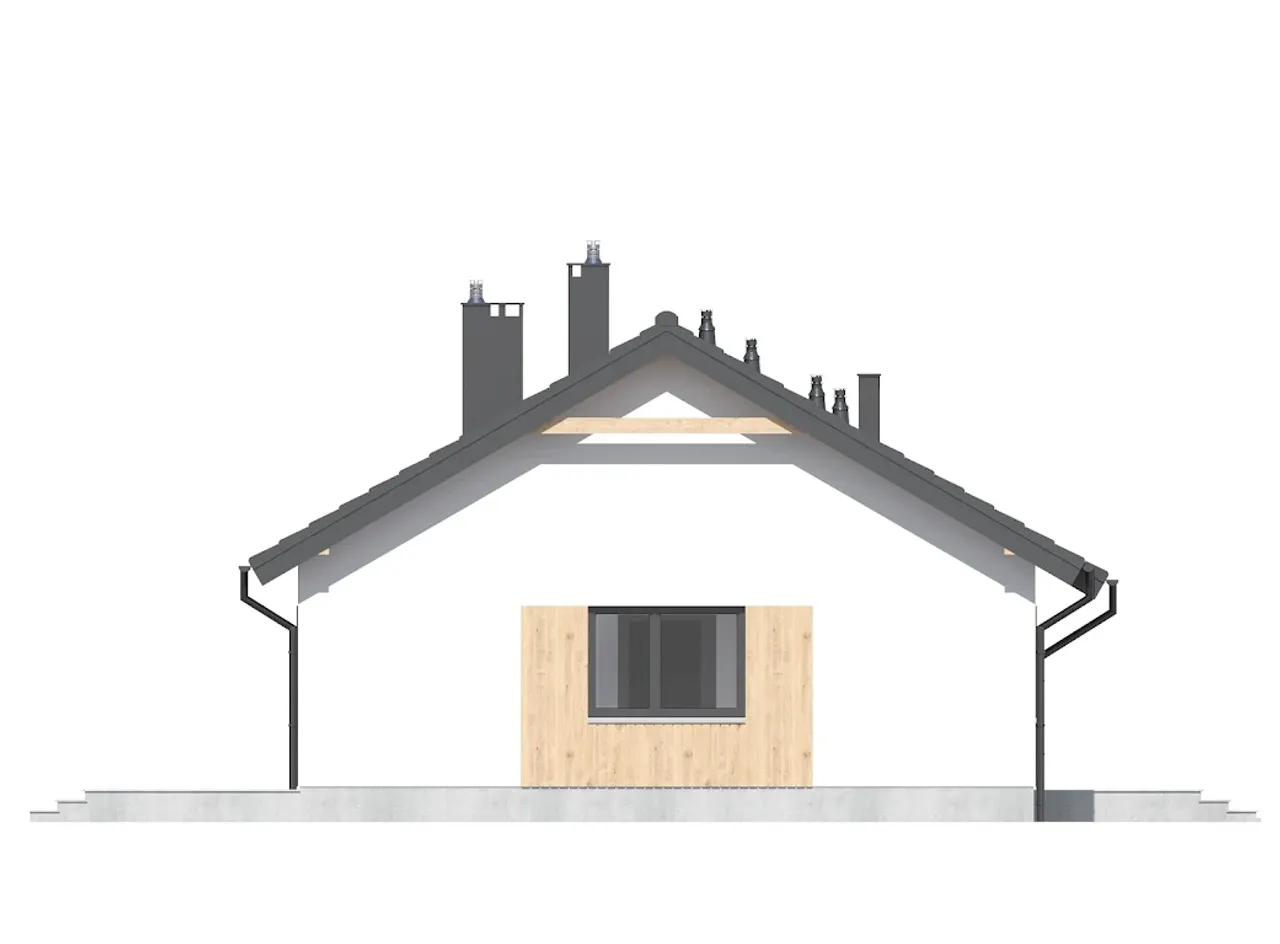

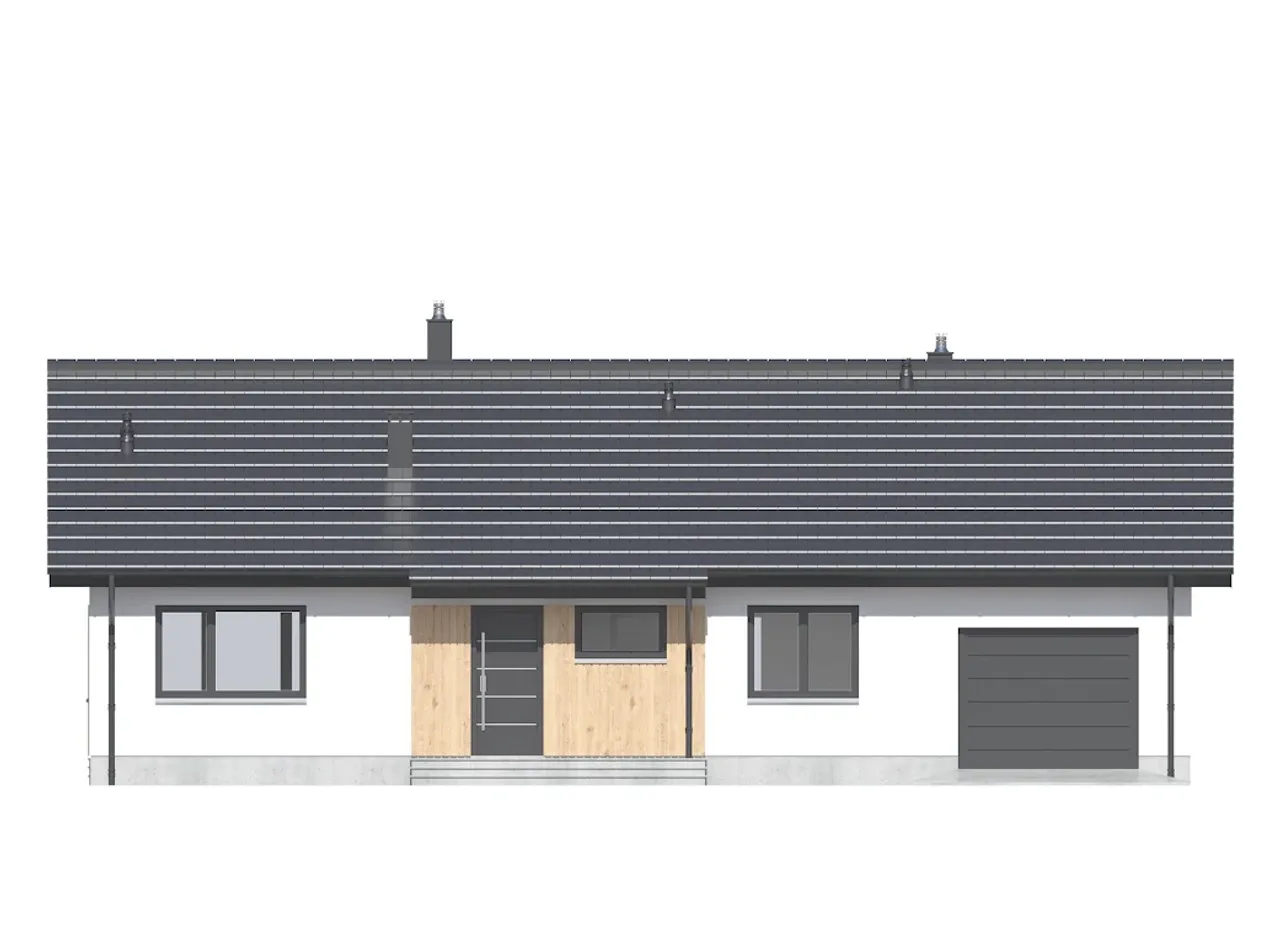

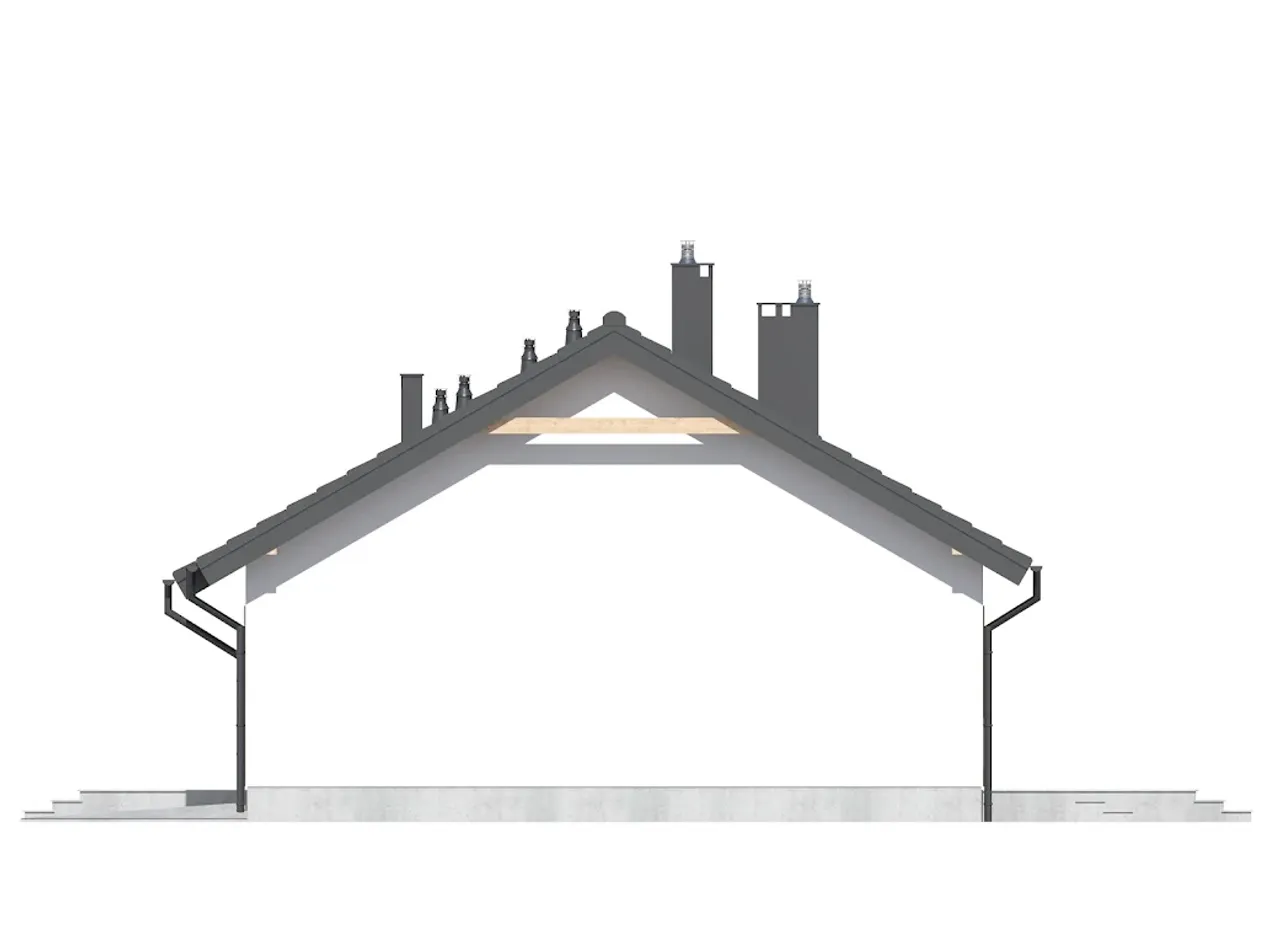

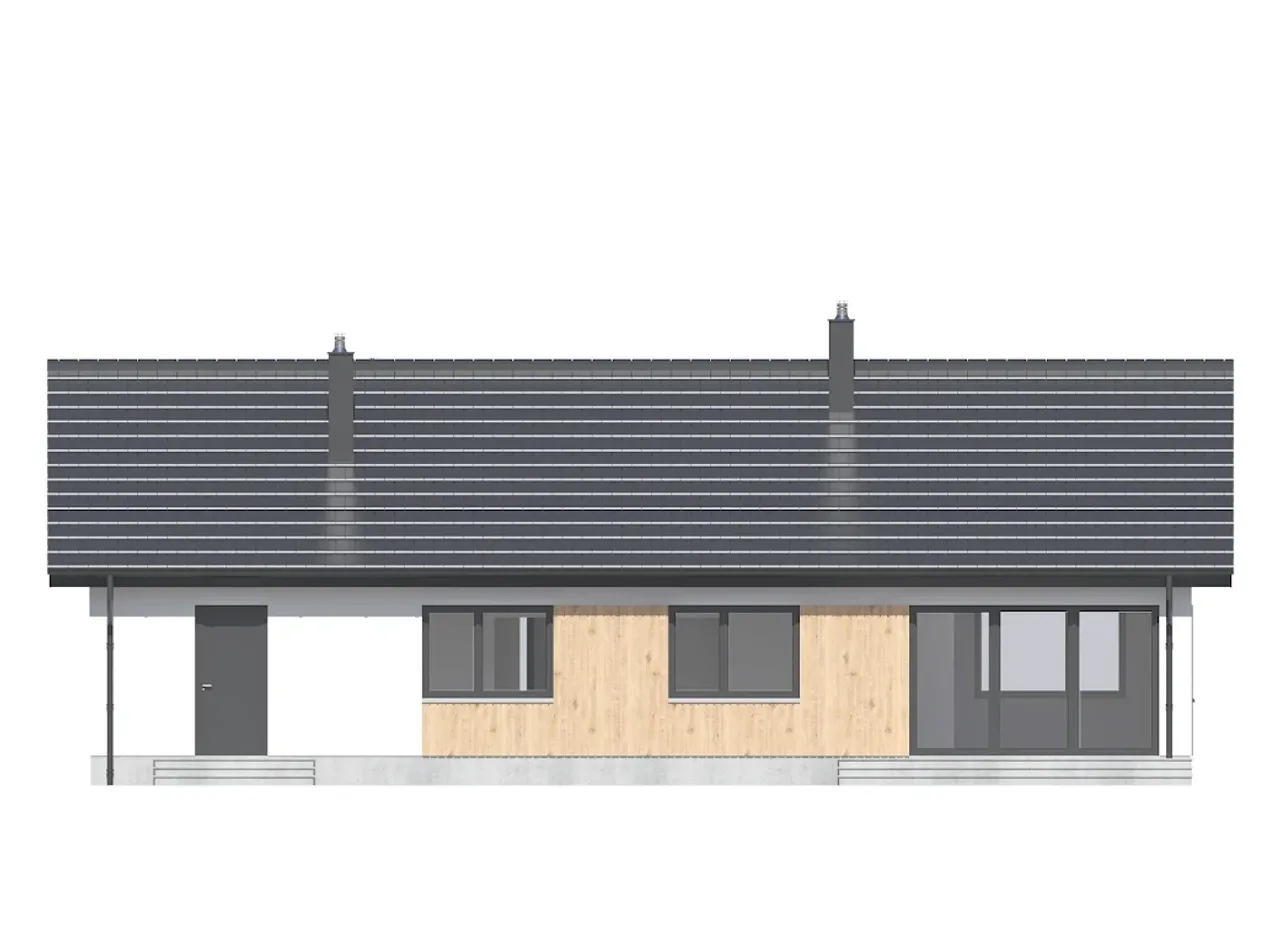

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

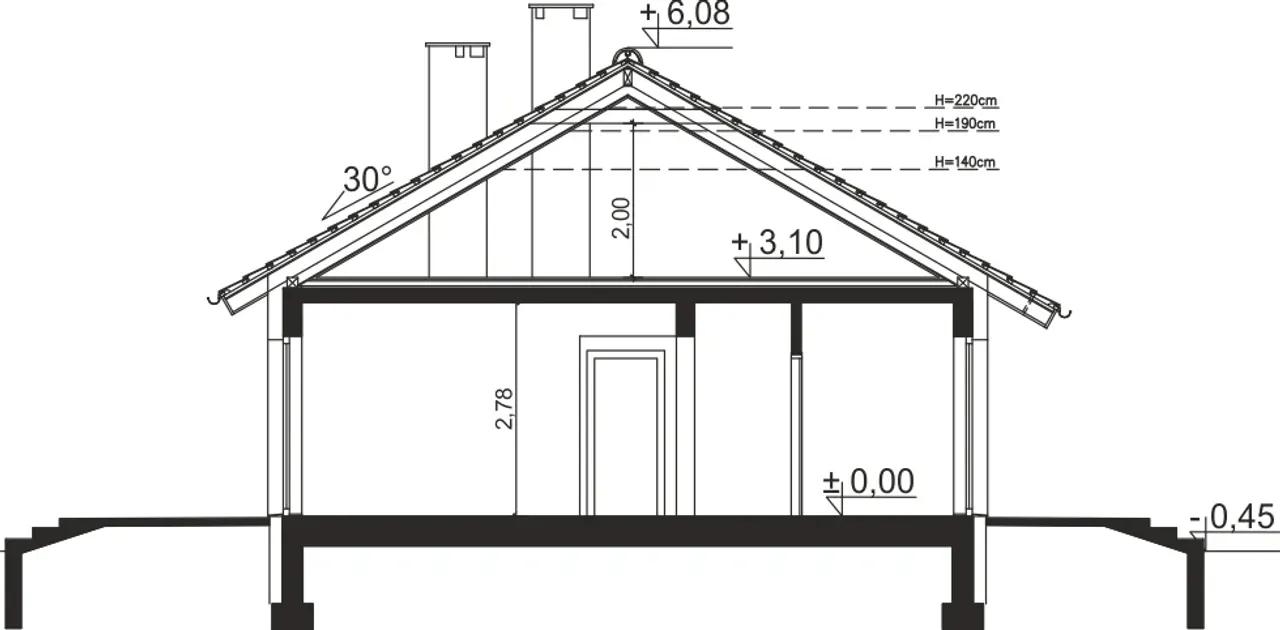

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

wersje

dodatki

wysyłka

kontakt

3699.00zł

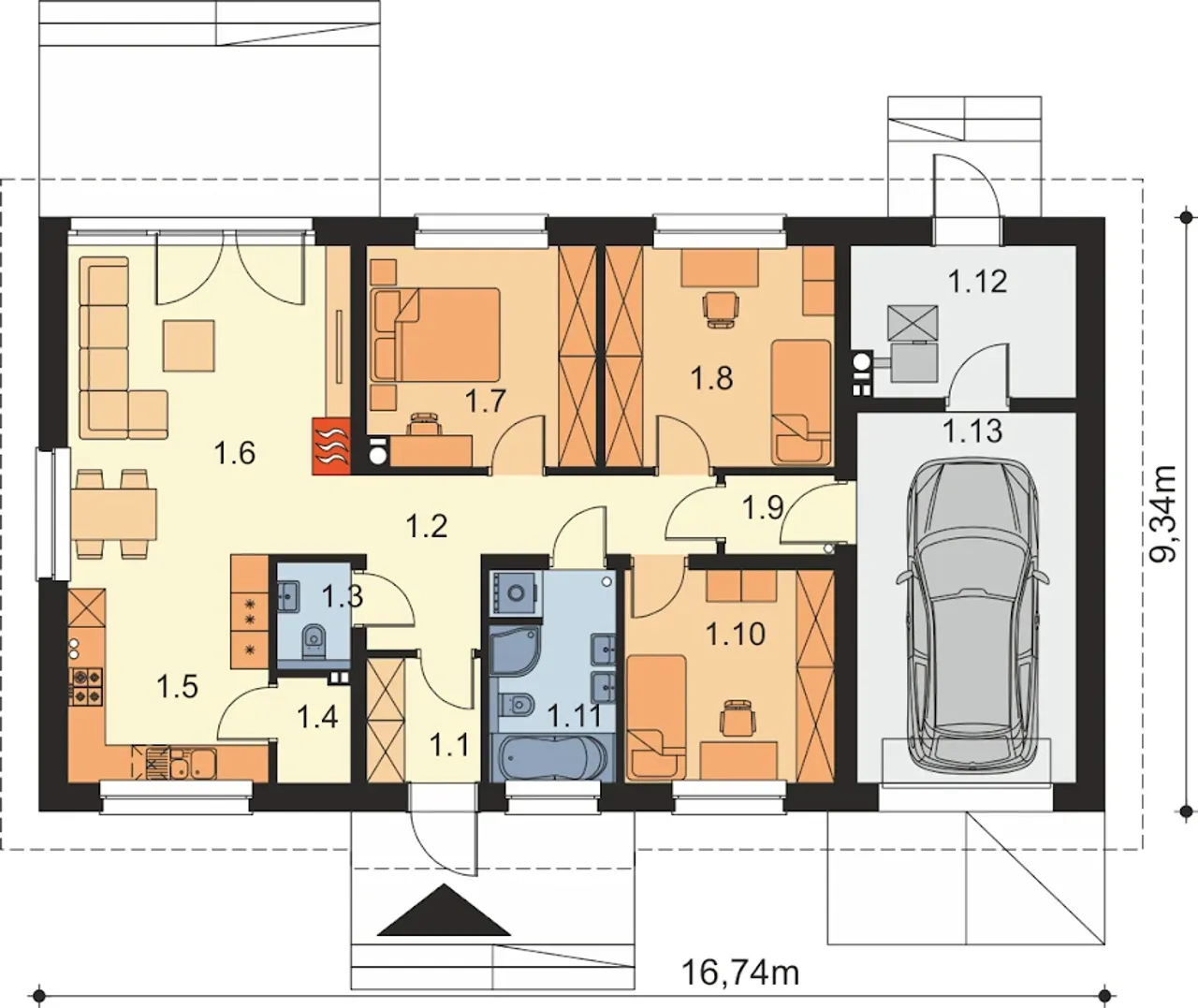

Rzuty gotowego projektu domu Tracja 11

1. Wiatrołap	3,56 m²
2. Komunikacja	9,58 m²
3. Toaleta	1,97 m²
4. Spiżarnia	1,90 m²
5. Kuchnia	11,41 m²
6. Salon + jadalnia	21,97 m²
7. Pokój	12,45 m²
8. Pokój	12,63 m²
9. Korytarz	2,16 m²
10. Pokój	11,12 m²
11. łazienka	6,65 m²
12. Kotłownia	8,27 m²
13. Garaż	20,20 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tracja 11

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tracja 11

Parametry Techniczne gotowego projektu domu Tracja 11

Pow. użytkowa 95.4 m²

Ilość pokoi 4

Powierzchnia zabudowy 156.35 m²

Kondygnacje parterowy

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 23.74 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Liczba łazieniek 1

Szerokość budynku 16.74 m

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Długość budynku 9.34 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 774.27 m³

Powierzchnia dachu 219.88 m²

Długość działki 18.54 m

Wysokość budynku 6.53 m

Kalenica równoległa do drogi

Pow. użytkowa 95.4 m²

Powierzchnia zabudowy 156.35 m²

Garaż 1 stanowisko

Szerokość działki 23.74 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 1

Kominek kominek w projekcie

Długość budynku 9.34 m

Piwnica bez podpiwniczenia

Powierzchnia dachu 219.88 m²

Wysokość budynku 6.53 m

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Szerokość budynku 16.74 m

Kąt nachylenia dachu 30 °

Rodzaj dachu dwuspadowy

Kubatura 774.27 m³

Długość działki 18.54 m

Kalenica równoległa do drogi

Nasze prawdziwe opinie z Google

Opis projektu domu Tracja 11

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego.; Strop: żelbetowy, wylewany. Więźba dachowa drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).; Ogrzewanie: biomasa + gaz ziemny (do wyboru na etapie adaptacji projektu).

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
