Projekt domu Tracja 11 strop drewniany

(ID: 35980)

95.4

parterowy

1 stanowisko

murowany

więcej

4199

Tracja 11 strop drewniany - 95.4 m²

4199 zł

Pełny projekt opracowany przez członków Izby Architektów RP 3 egzemplarze → więcej

Dostawa:

0 zł

Wysyłka:

2-7 dni

Zwrot i wymiana:

zakup bez ryzyka

W cenie projektu:

Dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
Możliwa wymiana/zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora

Dostawa:

0 zł

Wysyłka:

2-7 dni

Zwrot i wymiana:

zakup bez ryzyka

+48 22 299 20 00 (pn-nd 9.30 do 19.30)

Porozmawiaj bezpośrednio z właścicielami Planz.pl. Od 15 lat pomagamy dobrać projekty pod kątem działki, zmian i kosztów budowy.

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

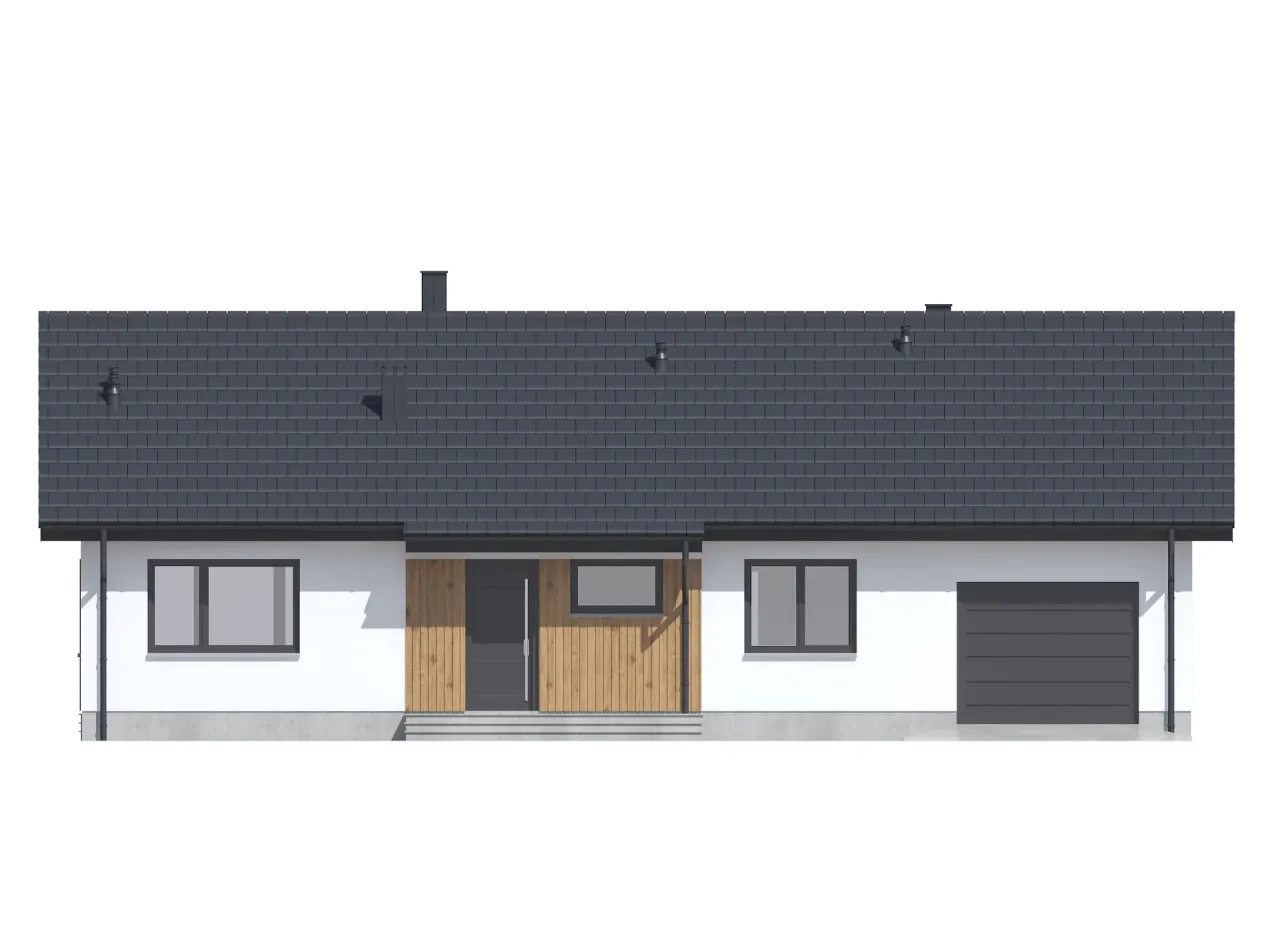

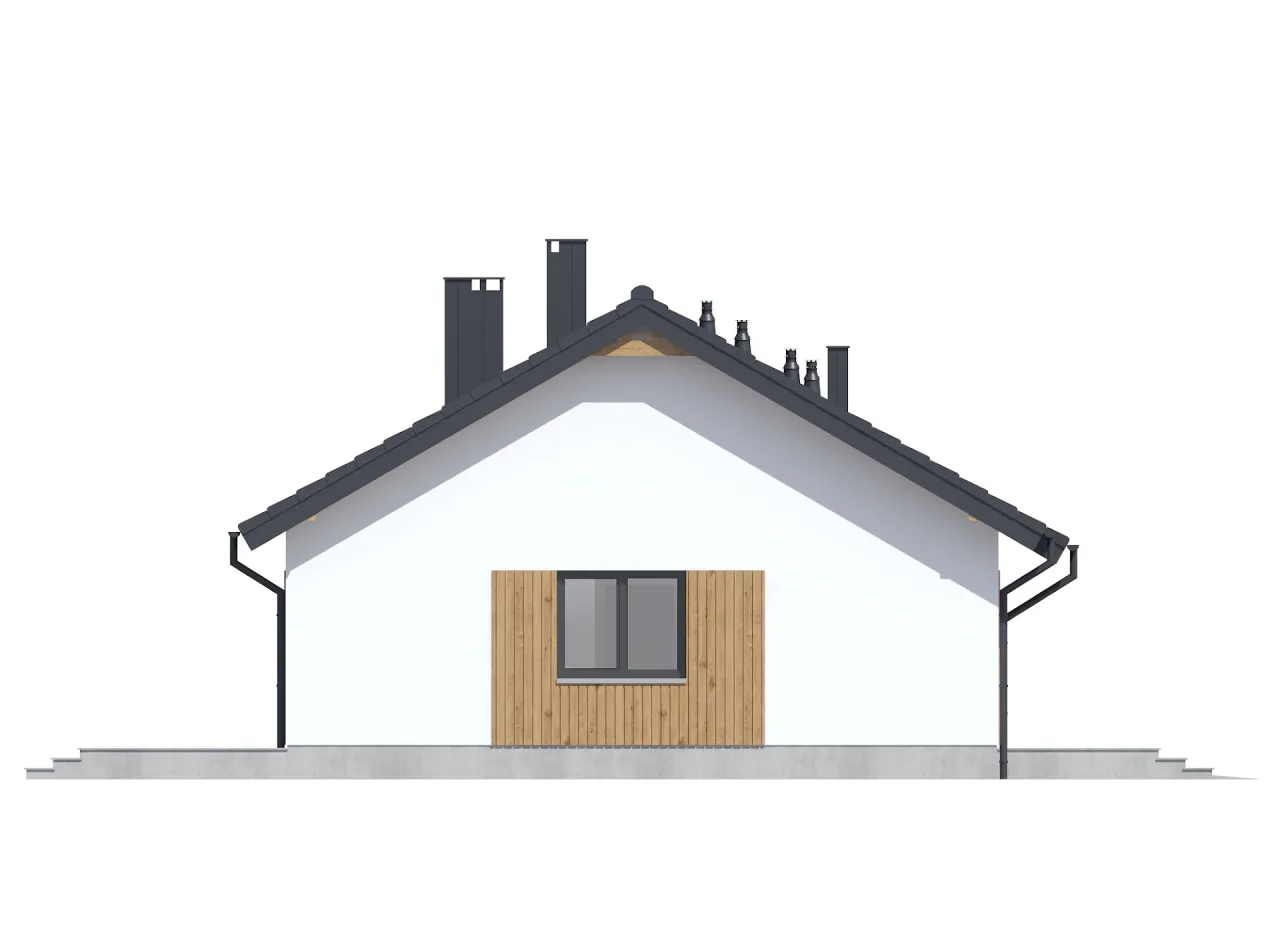

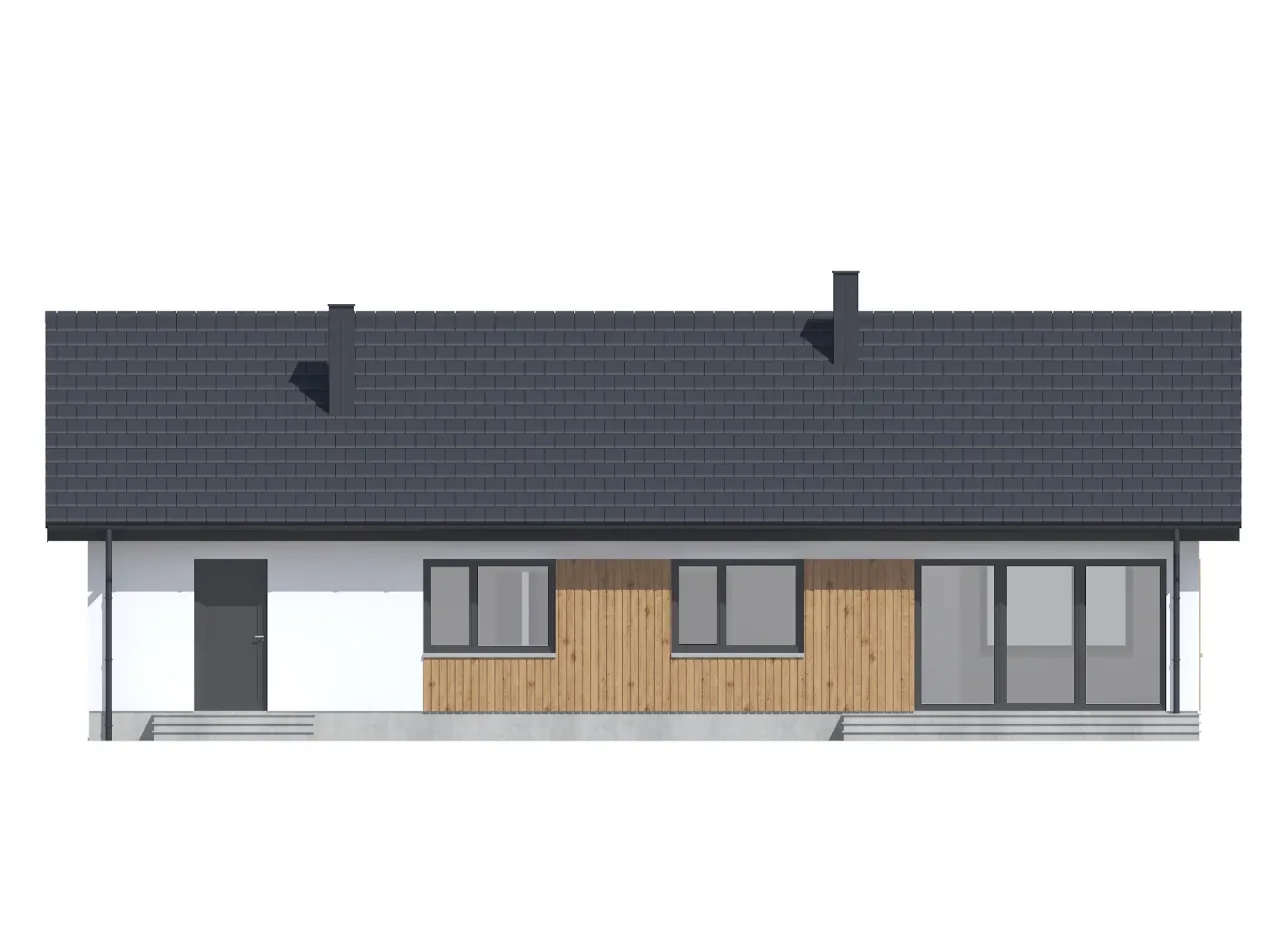

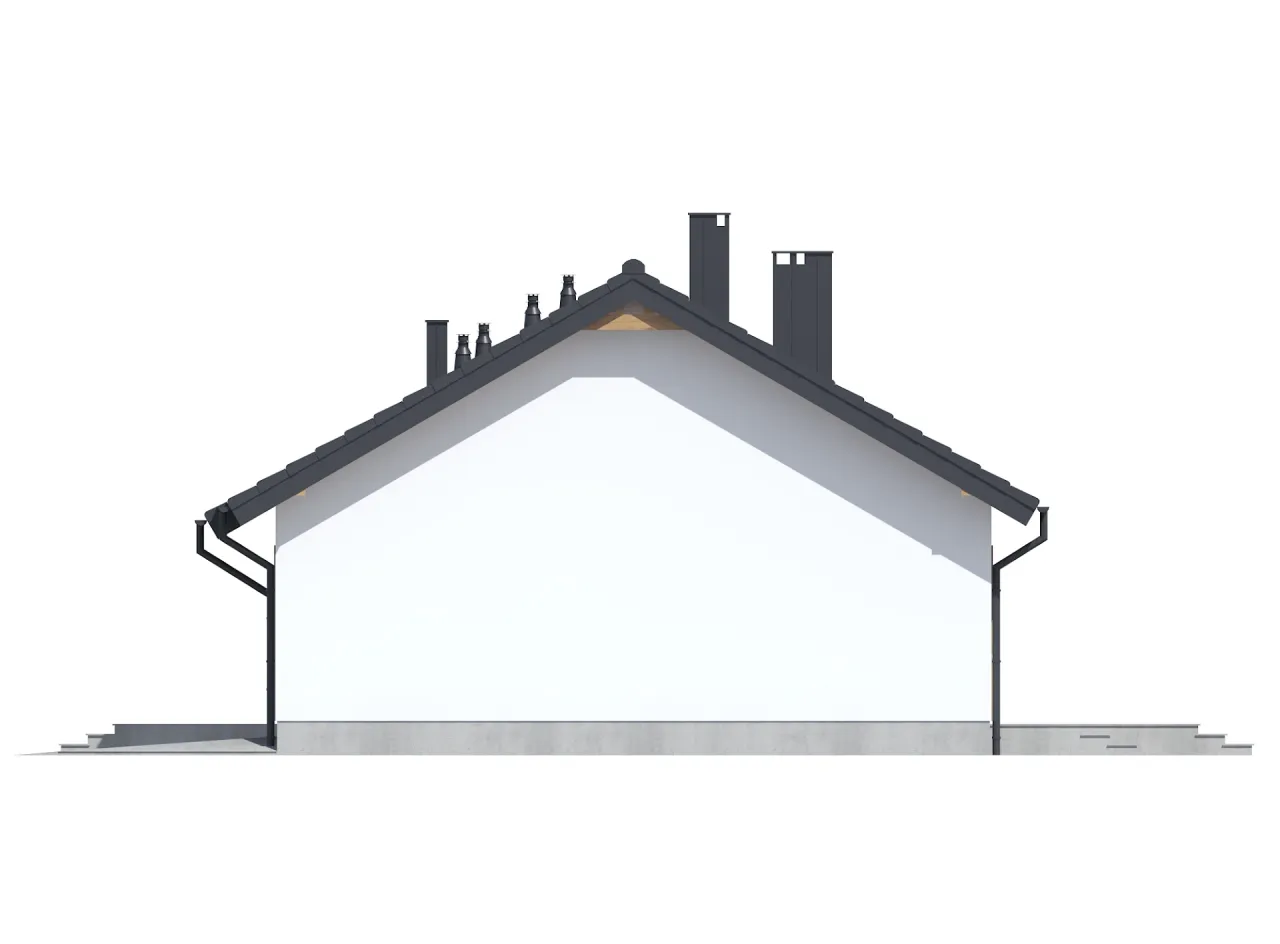

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Opinie Google: 4,9 ★★★★★ 82 opinii

zdjęcia

rzuty

parametry

działka

zmiany

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Tracja 11 strop drewniany

1. Wiatrołap	3,56 m2
2. Komunikacja	9,58 m2
3. Toaleta	1,97 m2
4. Spiżarnia	1,90 m2
5. Kuchnia	11,41 m2
6. Salon + jadalnia	21,97 m2
7. Pokój	12,45 m2
8. Pokój	12,63 m2
9. Korytarz	2,16 m2
10. Pokój	11,12 m2
11. łazienka	6,65 m2
12. Kotłownia	8,27 m2
13. Garaż	20,20 m2

+48 22 299 20 00(pn-nd 9.30 do 19.30)

Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Tracja 11 strop drewniany

Imię i nazwisko *

Email *

Telefon *

Podaj poprawny numer telefonu. Dla prefiksu +48 wpisz 9 cyfr polskiego numeru, np. 123 456 789.

Komentarz

Potrzebuję również wyceny wykonawcy (np. Warszawa, mazowieckie)

Wskaż lokalizację inwestycji *

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tracja 11 strop drewniany

Parametry Techniczne gotowego projektu domu Tracja 11 strop drewniany

Pow. użytkowa 95.4 m²

Ilość pokoi 4

Powierzchnia zabudowy 156.35 m²

Kondygnacje parterowy

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 23.74 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 6.42 m

Kalenica równoległa do drogi

Styl budynku nowoczesny

Liczba łazieniek 1

Szerokość budynku 16.74 m

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Długość budynku 9.34 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 774 m³

Powierzchnia dachu 219.88 m²

Długość działki 18.54 m

Pow. użytkowa 95.4 m²

Powierzchnia zabudowy 156.35 m²

Garaż 1 stanowisko

Szerokość działki 23.74 m

Typ domu jednorodzinny całoroczny

Kalenica równoległa do drogi

Liczba łazieniek 1

Kominek kominek w projekcie

Długość budynku 9.34 m

Piwnica bez podpiwniczenia

Powierzchnia dachu 219.88 m²

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Wysokość budynku 6.42 m

Styl budynku nowoczesny

Szerokość budynku 16.74 m

Kąt nachylenia dachu 30 °

Rodzaj dachu dwuspadowy

Kubatura 774 m³

Długość działki 18.54 m

+48 22 299 20 00(pn-nd 9.30 do 19.30)

Zmiany w projekcie

Chcesz zmienić projekt Tracja 11 strop drewniany?

Sprawdzimy, jakie modyfikacje są możliwe, które mają sens i czy nie podniosą niepotrzebnie kosztów budowy.

Możemy sprawdzić:

czy zmiany da się wykonać technicznie i czy wpływają na konstrukcję, układ domu lub zgodność z przepisami.
które poprawki warto zrobić żeby projekt lepiej pasował do Twoich potrzeb bez zbędnych kosztów.
co lepiej zostawić bez zmian żeby nie komplikować adaptacji i budowy.

Opis projektu domu Tracja 11 strop drewniany

Gdzie kupić projekt Tracja 11 strop drewniany i ile kosztuje?

Projekt Tracja 11 strop drewniany kupisz online w Planz.pl. Aktualna cena projektu wynosi 4199 zł. Pełne podsumowanie ceny, pakietu, kosztów dostawy i warunków zakupu zobaczysz po dodaniu projektu do koszyka. Nie wymaga to podawania danych ani składania zamówienia.

W cenie projektu otrzymujesz:

dziennik budowy,
16 projektów drewnianych obiektów,
zgodę autora na wprowadzenie zmian w projekcie.

Dokumentację możesz zamówić online z dostawą kurierską pod wskazany adres lub do paczkomatu.

Analiza działki

Dopasowanie projektu Tracja 11 strop drewniany do działki

Nie masz pewności, czy wybrany projekt pasuje do Twojej działki? Sprawdzimy to i podpowiemy, co wybrać.

Dowiesz się:

czy ten konkretny projekt zmieści się na działce i czy jego parametry nie kolidują z MPZP lub WZ.
czy lepszy będzie inny projekt jeśli wybrany dom okaże się za szeroki, zbyt duży albo niezgodny z warunkami.
jakie projekty realnie pasują do Twojej działki żeby nie tracić czasu na domy, których i tak nie da się dobrze usytuować.

Technologia wykonania:

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
Ściany wewnętrzne: z betonu komórkowego.
Strop: drewniany.
Więźba dachowa: drewniana, tradycyjna.
Pokrycie dachu: dachówka cementowa lub ceramiczna.
Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).
Ogrzewanie: biomasa + gaz ziemny (do wyboru na etapie adaptacji projektu).
