Gotowy projekt domu Tracja 2 Bis (ID: 35007)

99.98 m²

parterowy

bez garażu

murowany

3999 2025-12-15

Tracja 2 Bis - 99.98m²

Możliwy dłuzszy czas realizacji

Gwarantujemy najniższą cenę

3999 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

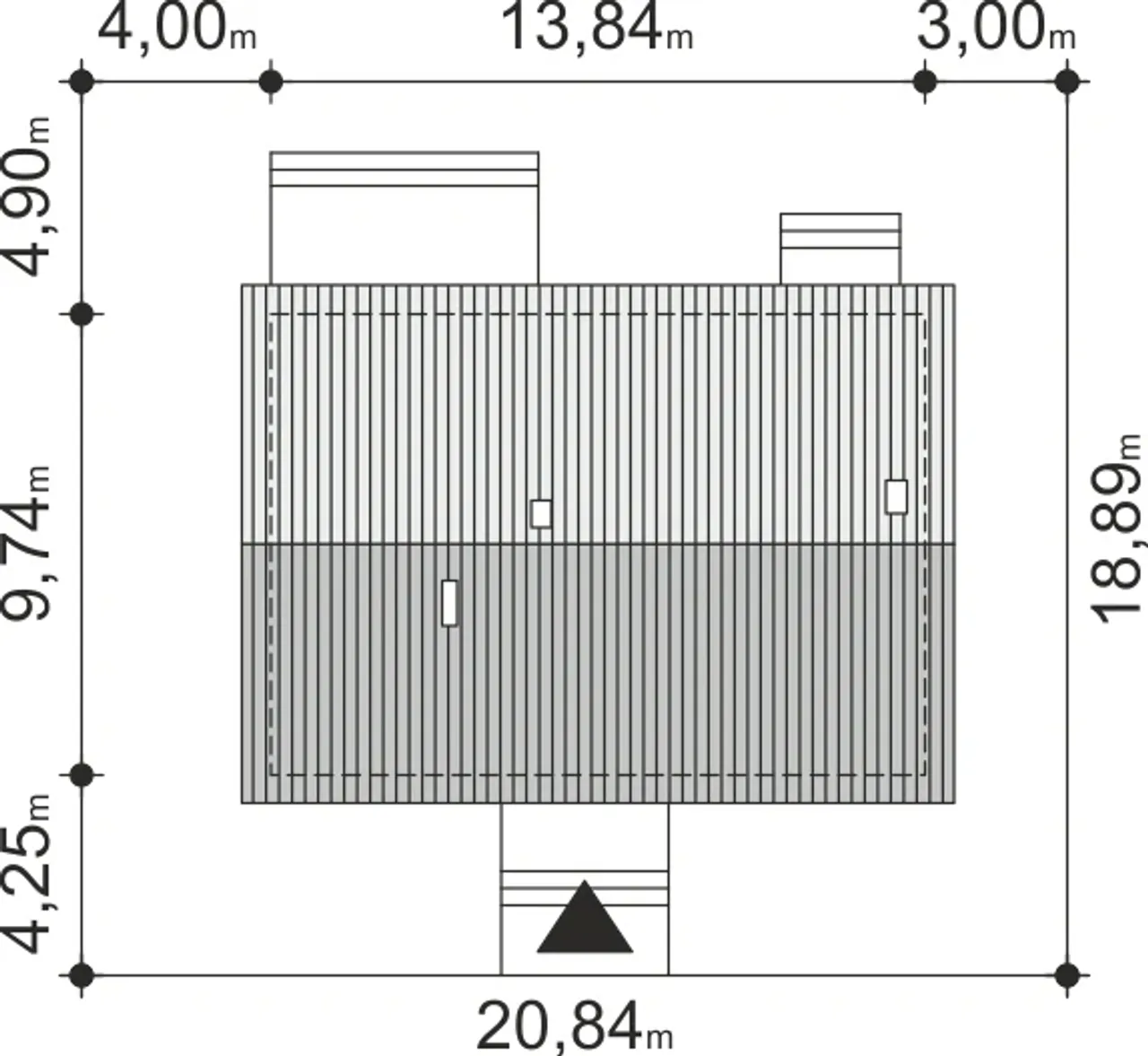

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

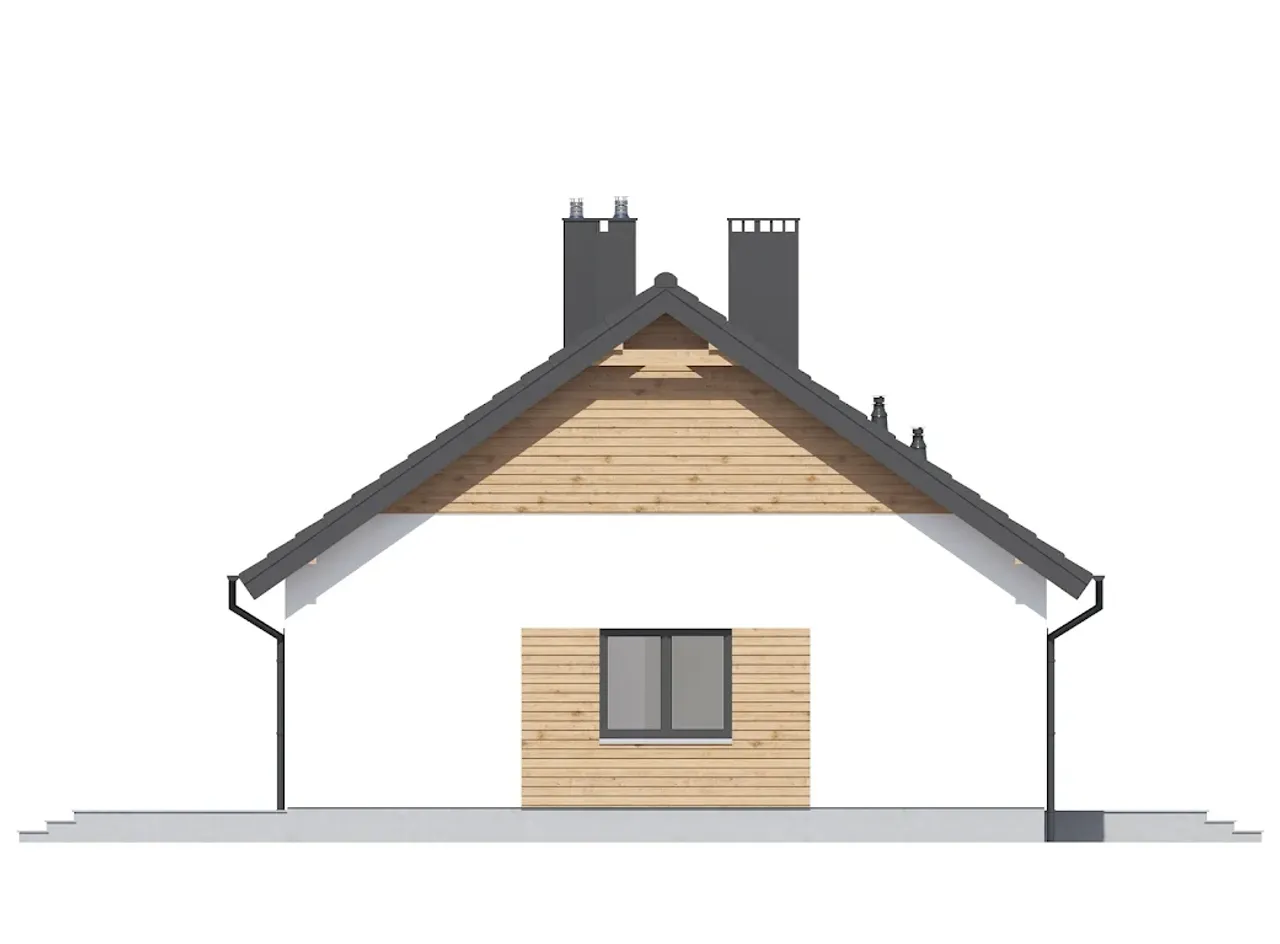

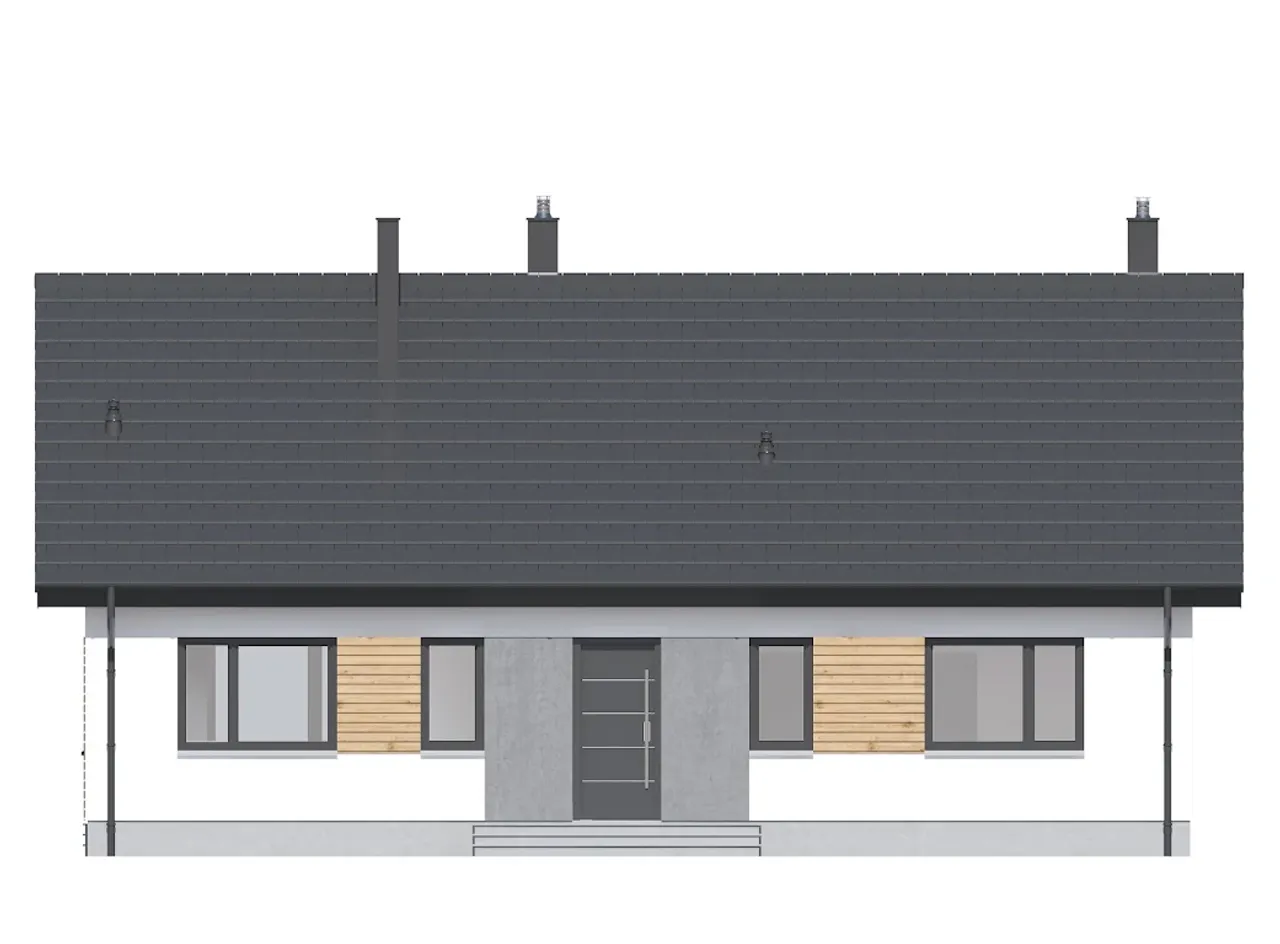

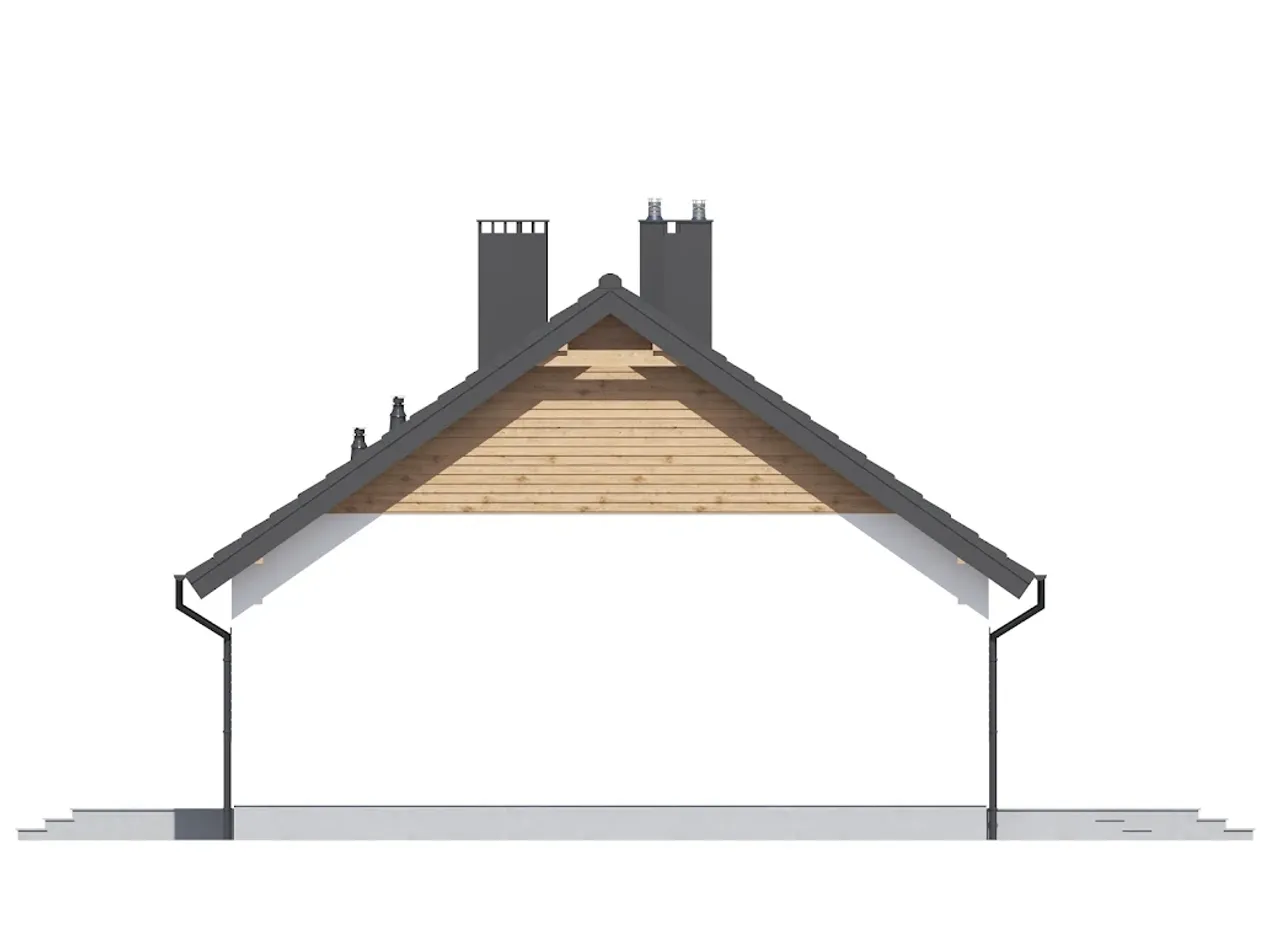

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

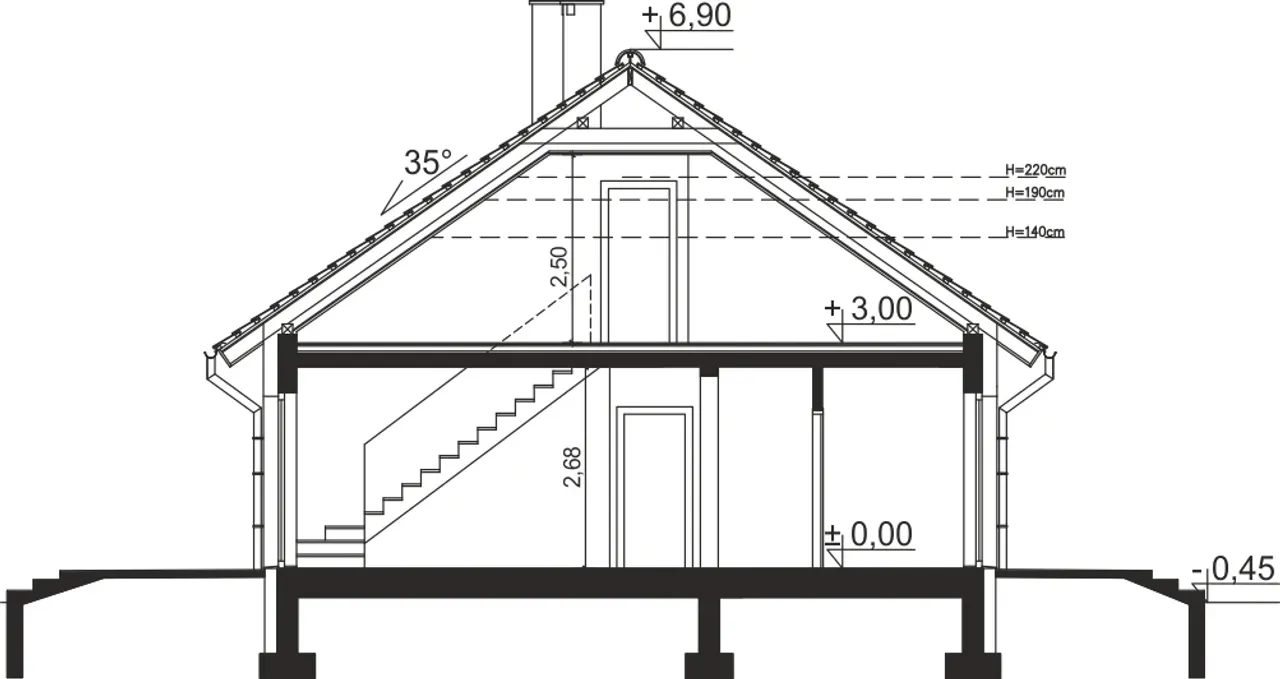

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

wersje

dodatki

wysyłka

kontakt

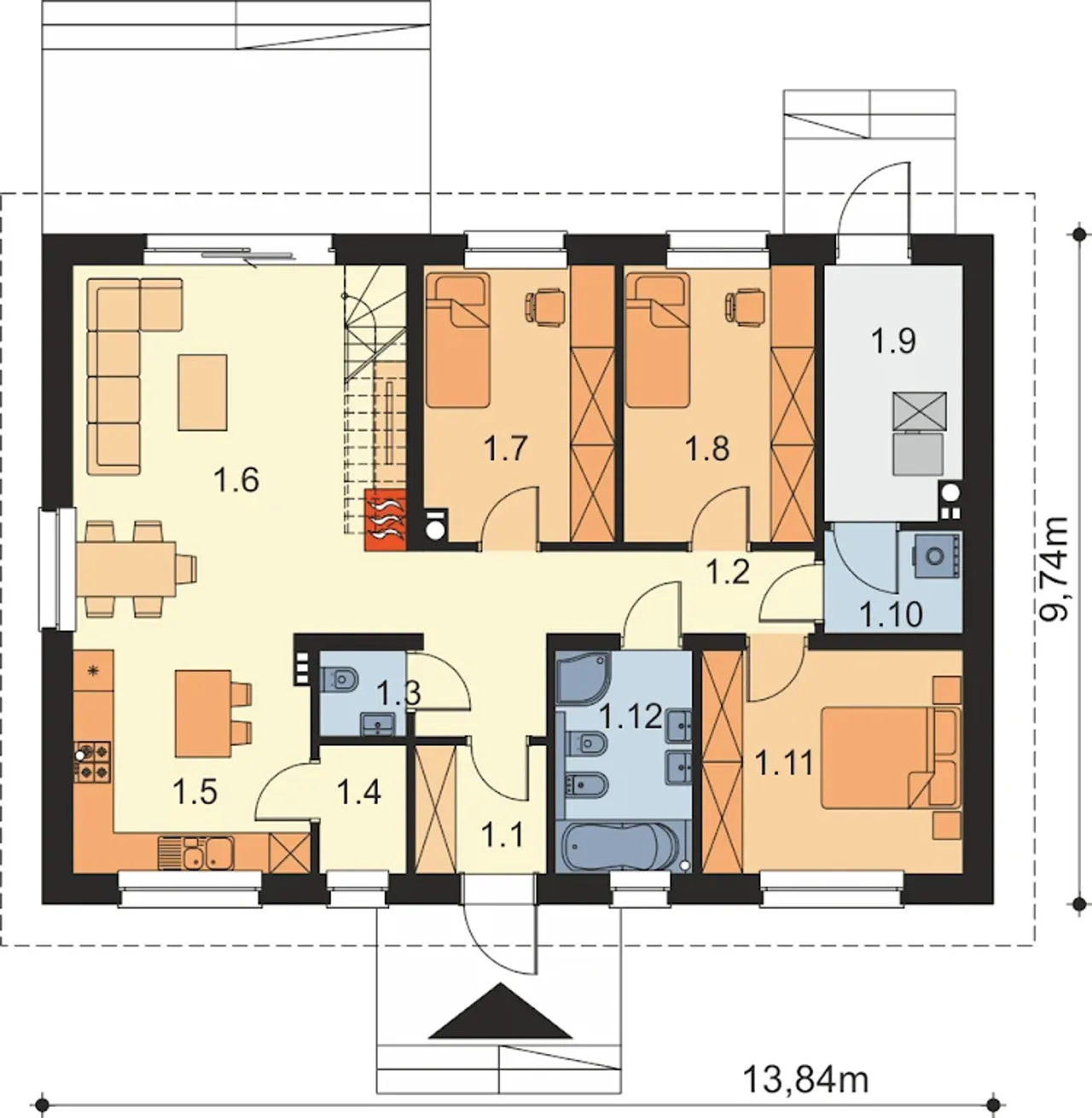

Rzuty gotowego projektu domu Tracja 2 Bis

1. Wiatrołap	3,60 m²
2. Komunikacja	9,70 m²
3. Wc	1,60 m²
4. Spiżarnia	2,38 m²
5. Kuchnia	11,18 m²
6. Salon + jadalnia	27,11 m²
7. Pokój	11,13 m²
8. Pokój	11,27 m²
9. Kotłownia	7,37 m²
10. Pralnia	3,04 m²
11. Pokój	12,42 m²
12. łazienka	6,55 m²

Pobieram bezpłatne rysunki szczegółowe

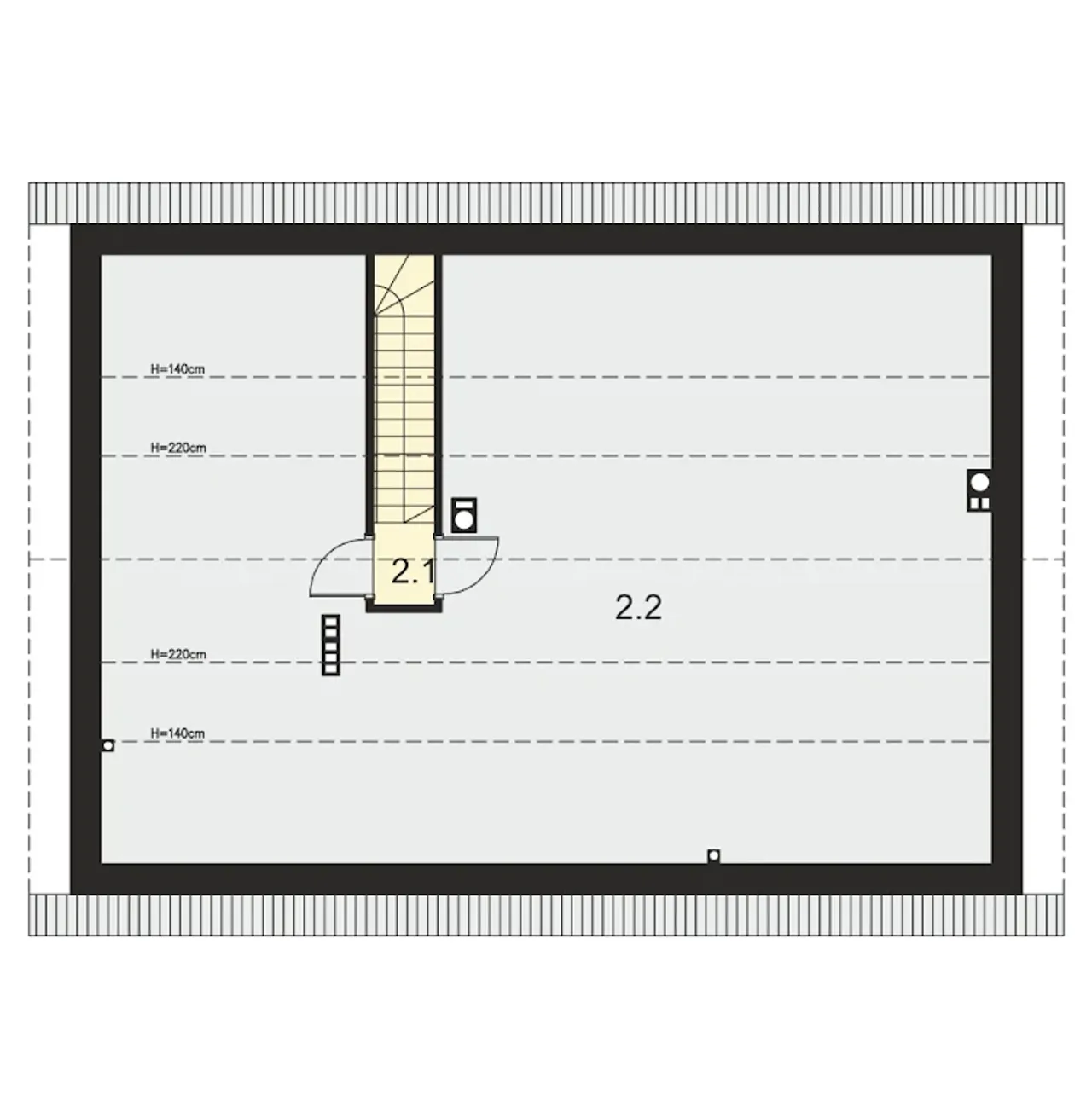

1. Komunikacja	1,08 (1,08) m²
2. Strych	49,96 (108,49) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tracja 2 Bis

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tracja 2 Bis

Parametry Techniczne gotowego projektu domu Tracja 2 Bis

Ilość pokoi 4

Pow. użytkowa 99.98 m²

Powierzchnia zabudowy 134.8 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 20.84 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Liczba łazieniek 1

Kalenica równoległa do drogi

Szerokość budynku 13.84 m

Kominek kominek w projekcie

Kąt nachylenia dachu 35 °

Długość budynku 9.74 m

Piwnica bez podpiwniczenia

Kubatura 732.39 m³

Rodzaj dachu dwuspadowy

Powierzchnia dachu 200.87 m²

Długość działki 18.89 m

Ogrzewanie gaz, paliwo stałe

Wysokość budynku 7.35 m

Ilość pokoi 4

Powierzchnia zabudowy 134.8 m²

Garaż bez garażu

Szerokość działki 20.84 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 1

Szerokość budynku 13.84 m

Kąt nachylenia dachu 35 °

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Długość działki 18.89 m

Wysokość budynku 7.35 m

Pow. użytkowa 99.98 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Kalenica równoległa do drogi

Kominek kominek w projekcie

Długość budynku 9.74 m

Kubatura 732.39 m³

Powierzchnia dachu 200.87 m²

Ogrzewanie gaz, paliwo stałe

Energia i ogrzewanie gotowego projektu domu Tracja 2 Bis

Źródło ogrzewania:

gaz

paliwo stałe

otrzymasz wszystkie rozwiązania, wybierasz przy adaptacji

Wentylacja: Mechaniczna nawiewno-wywiewna z rekuperacją lub grawitacyjna - otrzymasz wszystkie rozwiązania, wybierasz przy adaptacji

Nasze prawdziwe opinie z Google

Opis projektu domu Tracja 2 Bis

Technologia wykonania:

Budynek posadowiony został na fundamentach betonowych.
Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
Ściany wewnętrzne: z betonu komórkowego.
Strop: monolityczny.
Więźba dachowa: drewniana.
Pokrycie dachu: dachówka cementowa lub ceramiczna.
Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).
Ogrzewanie: paliwo stałe – biomasa + gaz (do wyboru na etapie adaptacji projektu).

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

Czy mogę wprowadzić zmiany w projekcie?

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu Tracja 2 Bis

Dodatki możesz kupić razem z projektem lub dokupić po czasie

[Archiportal] Zestawienie materiałów (0 zł)

[Archiportal] kosztorys w wersji papierowej (500 zł)

[Archiportal] Dodatkowy egzemplarz projektu (450 zł)

[Archiportal] Pakiet energo+ (650 zł)

[Archiportal] Wersja elektroniczna projektu (700 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Archiportal] Zestawienie materiałów (0 zł)

Pełny wykaz podstawowych materiałów i prac potrzebnych do realizacji projektu domu. To tzw. ślepy kosztorys, który ułatwia przygotowanie budowy, stanowi podstawę do wyceny kosztów robocizny i materiałów oraz jest nieocenionym wsparciem w rozmowach z wykonawcami.
