Gotowy projekt domu Roztoka dw (ID: 5845)

127.99 m²

parterowy+poddasze

bez garażu

z bali

5191 2025-11-22

Roztoka dw - 127.99m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

5191 zł

(5599 zł brutto)

TANIEJ 408 zł do 17.11.2025

Najniższa cena z 30 dni przed obniżką: 5191 zł

5191 2025-11-22

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

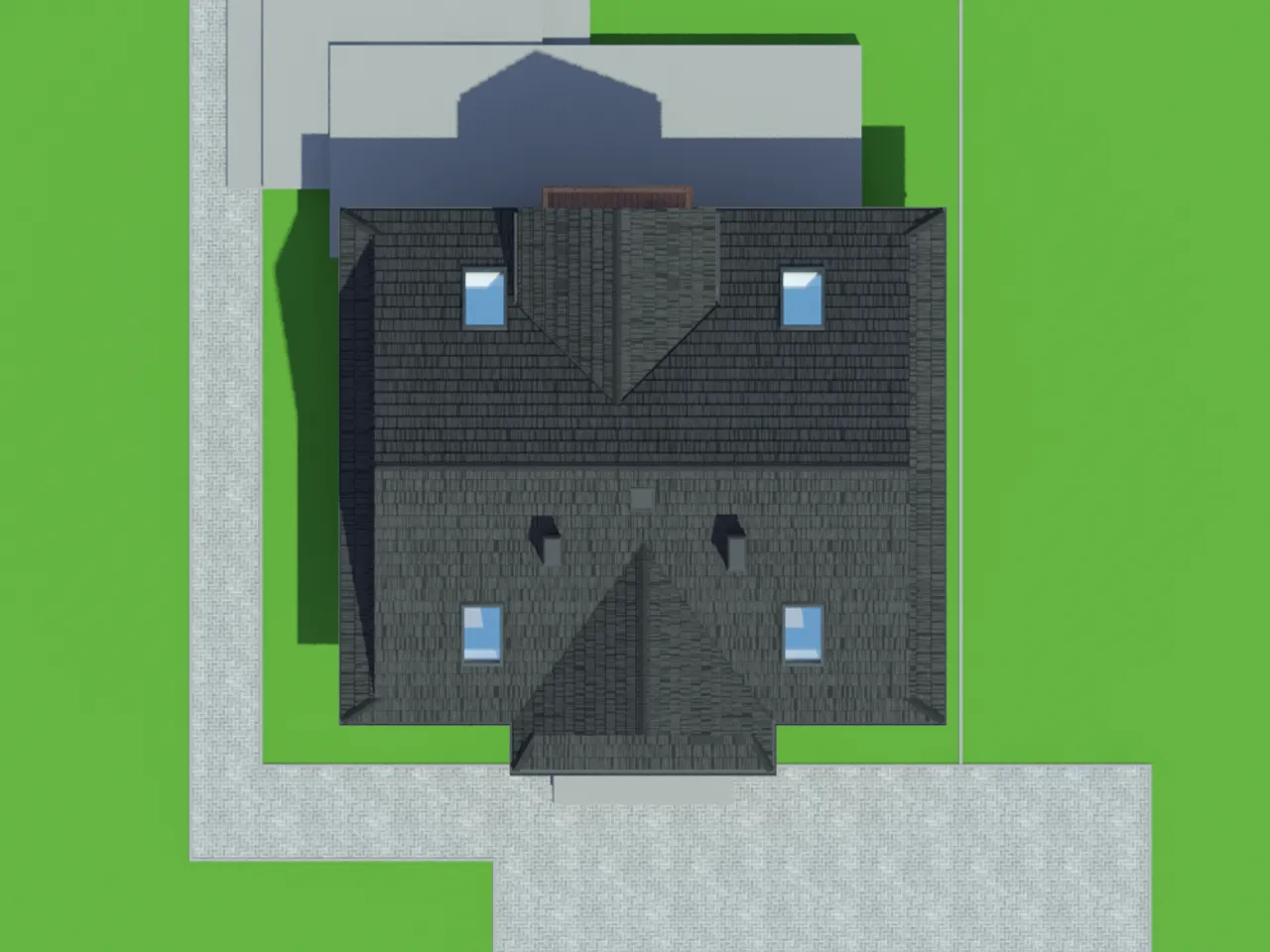

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

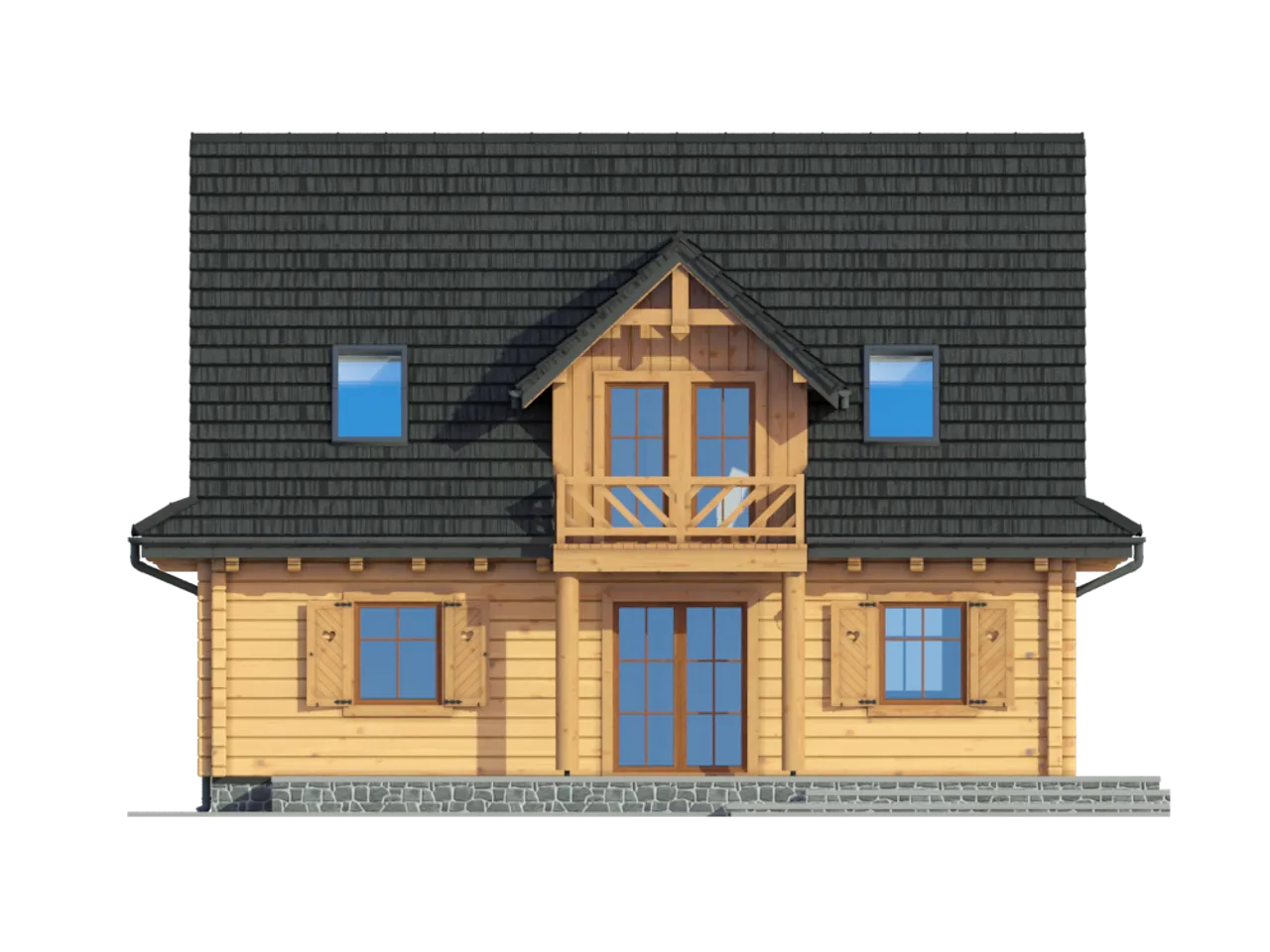

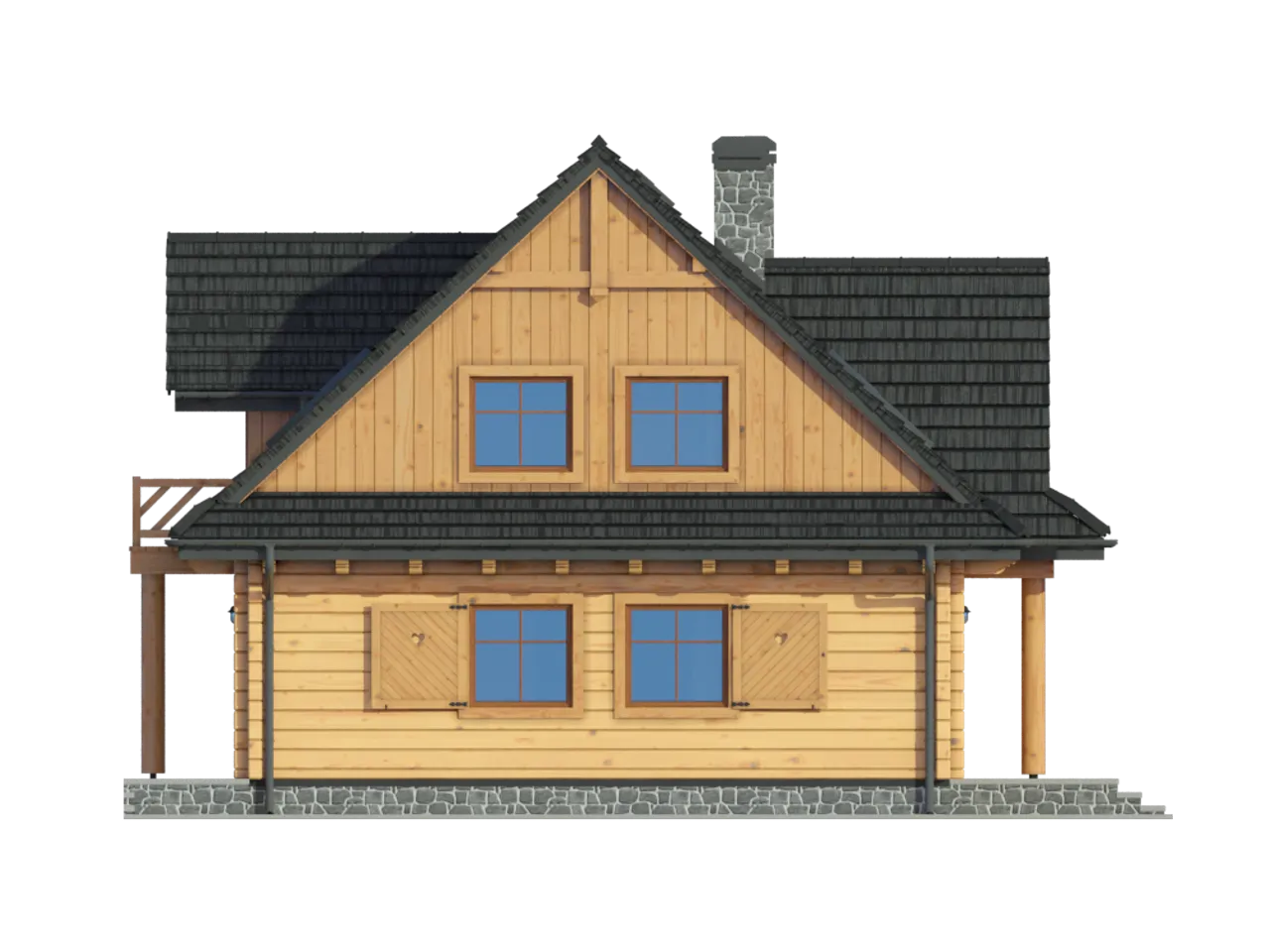

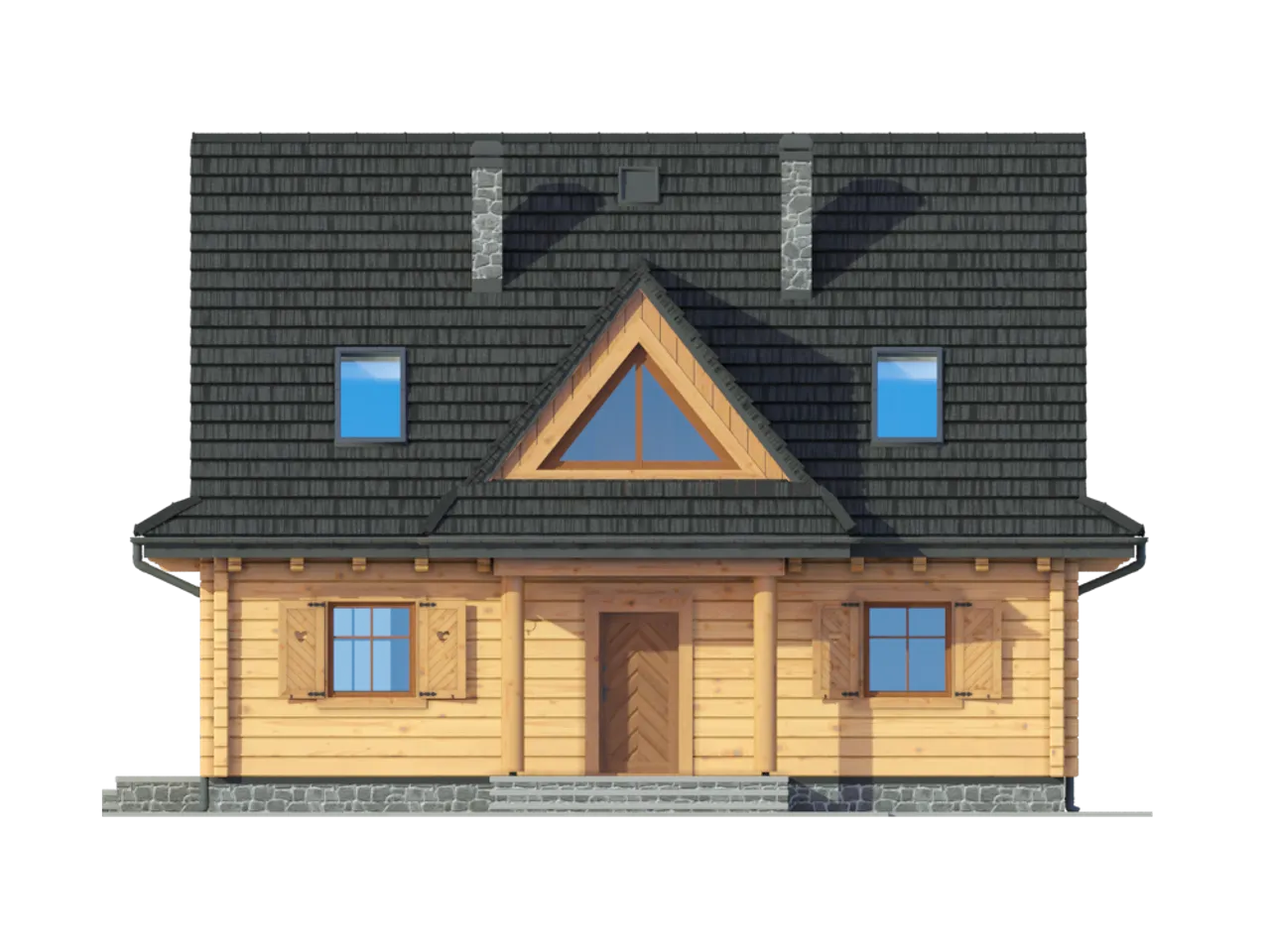

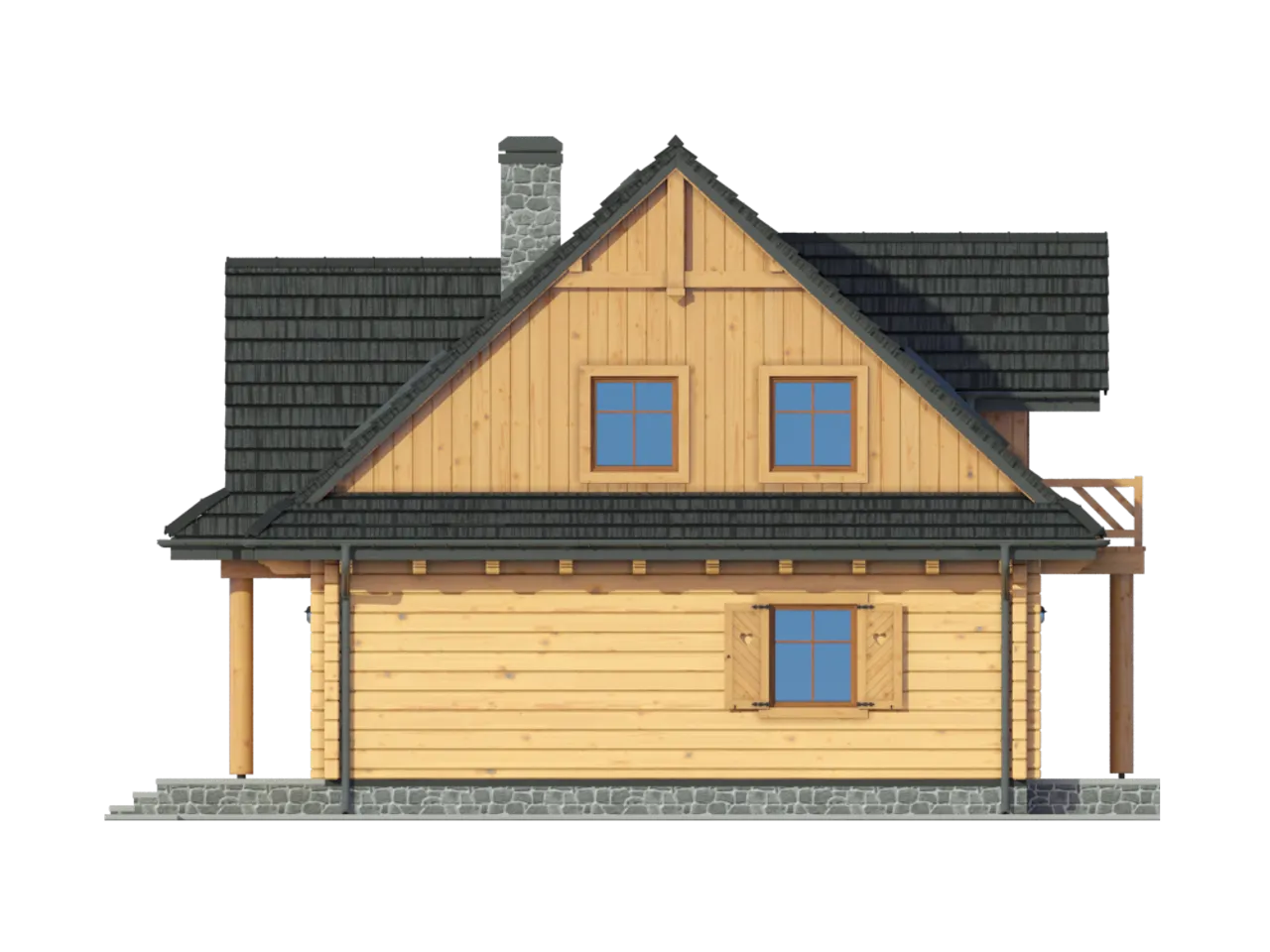

- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

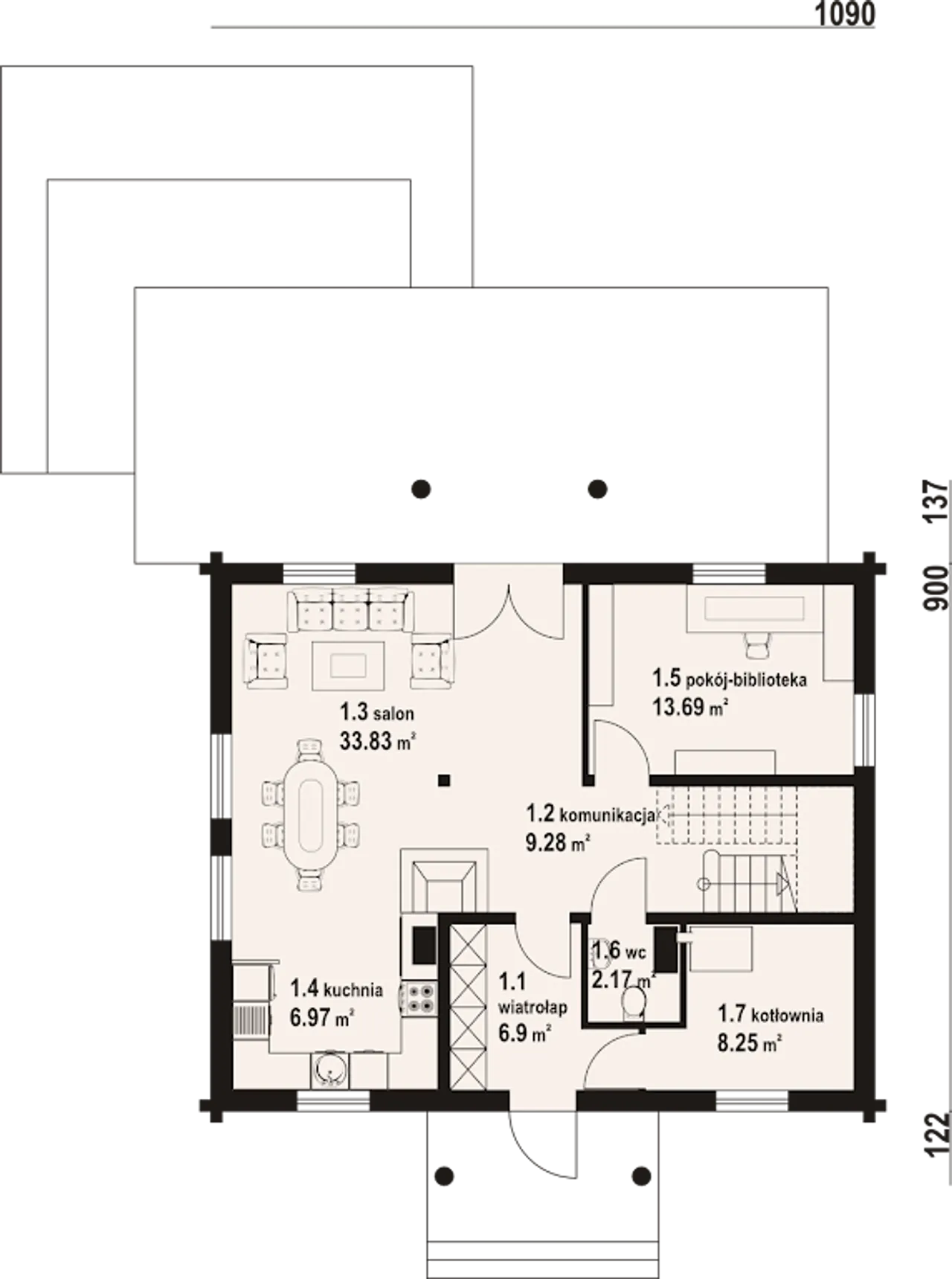

Rzuty gotowego projektu domu Roztoka dw

1. Wiatrołap	6,90 m²
2. Komunikacja	9,28 m²
3. Salon	33,83 m²
4. Kuchnia	6,97 m²
5. Pokój - biblioteka	13,69 m²
6. Wc	2,17 m²
7. Kotłownia	8,25 m²

Pobieram bezpłatne rysunki szczegółowe

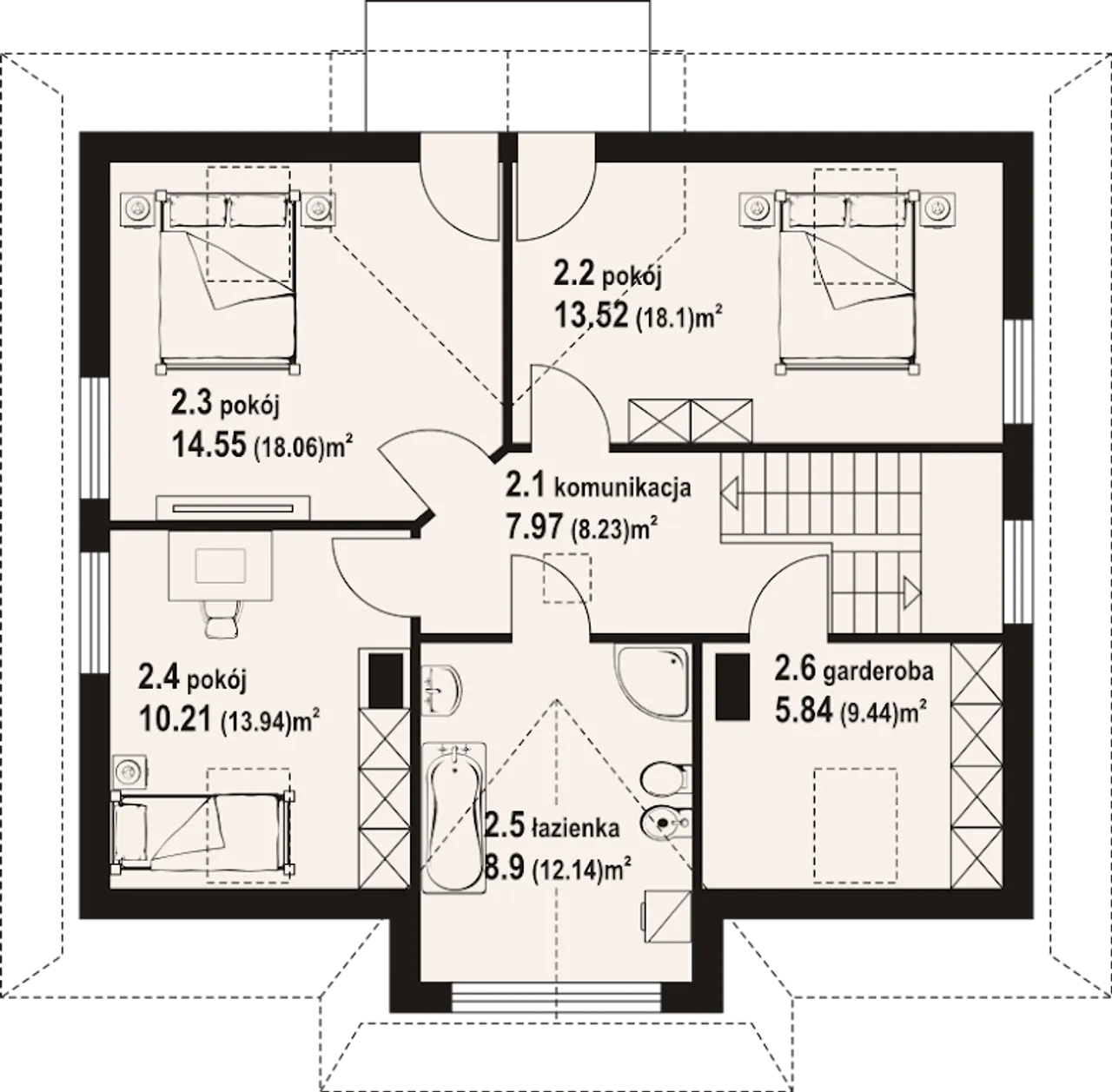

1. Komunikacja	7,97 (8,23) m²
2. Pokój	13,52 (18,10) m²
3. Pokój	14,55 (18,06) m²
4. Pokój	10,21 (13,94) m²
5. łazienka	8,90 (12,14) m²
6. Garderoba	5,84 (9,44) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Roztoka dw

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Roztoka dw

Parametry Techniczne gotowego projektu domu Roztoka dw

Ilość pokoi 5

Pow. użytkowa 127.99 m²

Powierzchnia zabudowy 102.17 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia z bali

Szerokość działki 18.9 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kąt nachylenia dachu 43 °

Kubatura 541.85 m³

Funkcje dodatkowe z lukarnami

Powierzchnia dachu 203 m²

Długość działki 18.57 m

Liczba łazieniek 1

Wysokość budynku 8.85 m

Rodzaj dachu dwuspadowy

Ogrzewanie gaz, paliwo stałe

Kominek kominek w projekcie

Ep 27.31

Kotłownia duża kotłownia

Szerokość budynku 10.9 m

Bryła budynku prosta bryła

Taras z tarasem

Kalenica równoległa do drogi

Długość budynku 9 m

Styl budynku góralski

Piwnica bez podpiwniczenia

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 102.17 m²

Garaż bez garażu

Szerokość działki 18.9 m

Typ domu jednorodzinny całoroczny

Kubatura 541.85 m³

Powierzchnia dachu 203 m²

Liczba łazieniek 1

Rodzaj dachu dwuspadowy

Kominek kominek w projekcie

Kotłownia duża kotłownia

Bryła budynku prosta bryła

Kalenica równoległa do drogi

Styl budynku góralski

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 127.99 m²

Kondygnacje parterowy+poddasze

Technologia z bali

Obiekt dom

Kąt nachylenia dachu 43 °

Funkcje dodatkowe z lukarnami

Długość działki 18.57 m

Wysokość budynku 8.85 m

Ogrzewanie gaz, paliwo stałe

Ep 27.31

Szerokość budynku 10.9 m

Taras z tarasem

Długość budynku 9 m

Piwnica bez podpiwniczenia

Energia i ogrzewanie gotowego projektu domu Roztoka dw

Źródło ogrzewania:

gaz

paliwo stałe

otrzymasz wszystkie rozwiązania, wybierasz przy adaptacji

Wentylacja: Grawitacyjna

Parametry energetyczne:

Ep: 27.31 kWh/(m²rok)

Nasze prawdziwe opinie z Google

Opis projektu domu Roztoka dw

Gotowy projekt domu roztoka dw autorstwa pracowni Dom-Projekt to dom całoroczny bez garażu. Projekt roztoka dw charakteryzuje się dachem dwuspadowym o kącie nachylenia 43 st. Gotowy projekt domu roztoka dw nie posiada piwnicy oraz posiada kominek.

Technologia wykonania:

Strop: drewniany.
Pokrycie dachu: dachówka gontopodobna z posypką Gerard Corona.
Ściany wewnętrzne: płazy drewniane.
Ściany zewnętrzne: płazy drewniane + wełna mineralna + deska.
Typ ogrzewania: kocioł gazowy lub kocioł na paliwo stałe
Wys. ścianki kolankowej: 0.93 m.
Ilość drewna na więźbę: 8.97 m³.
