143.58 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu Oberon

ID: 24001

4072 2025-05-01

TANIEJ 427 zł do 25.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

4072 zł

(4499 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 4072 zł

4072 2025-05-01

Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

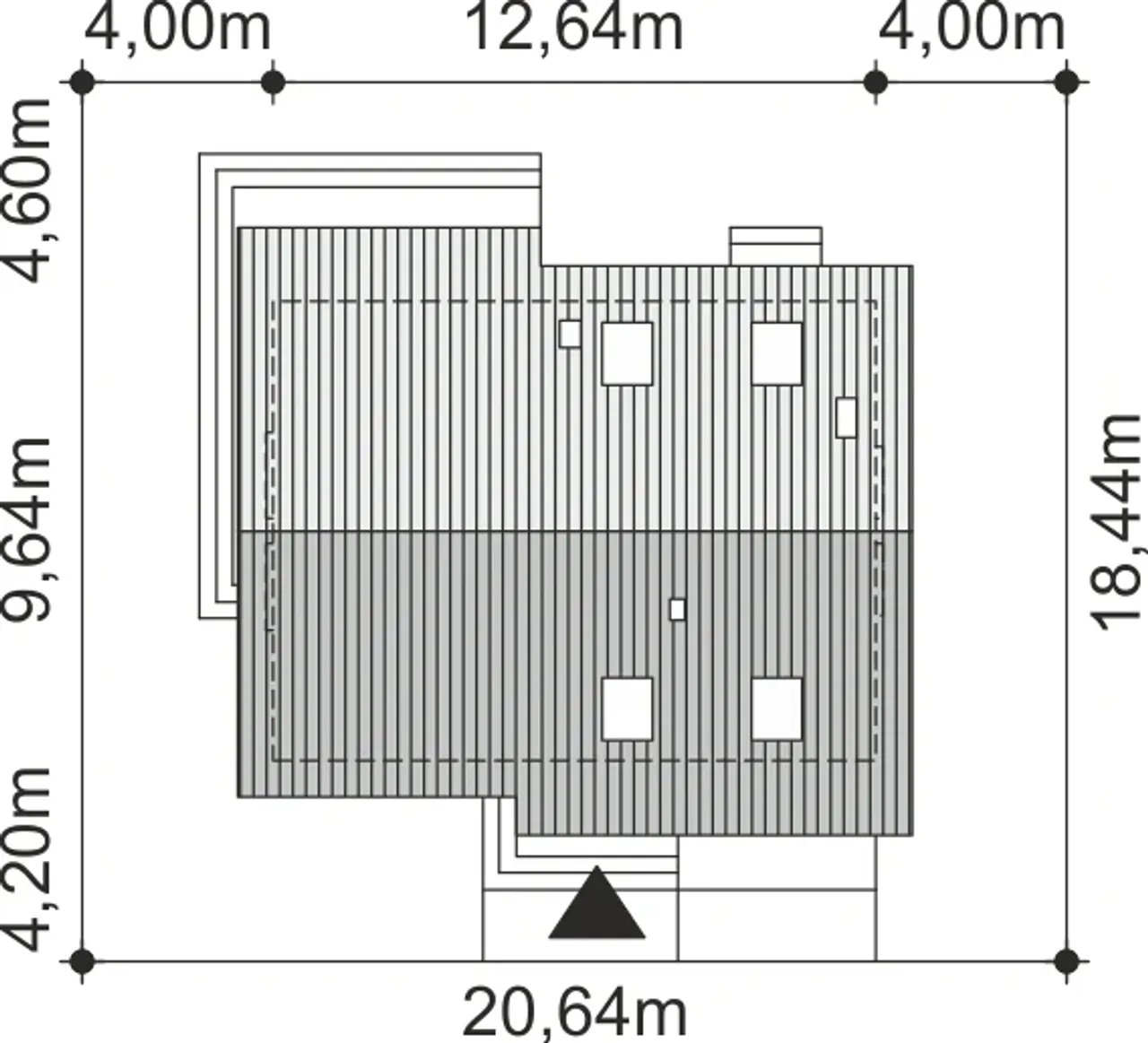

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

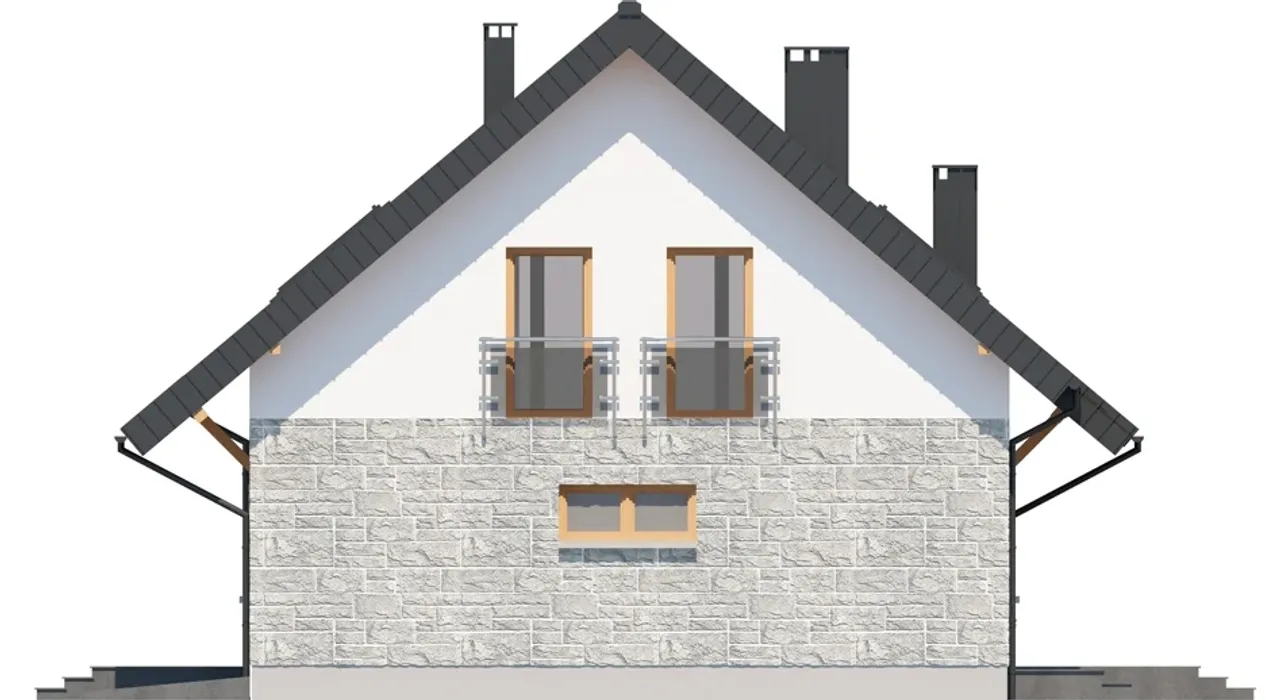

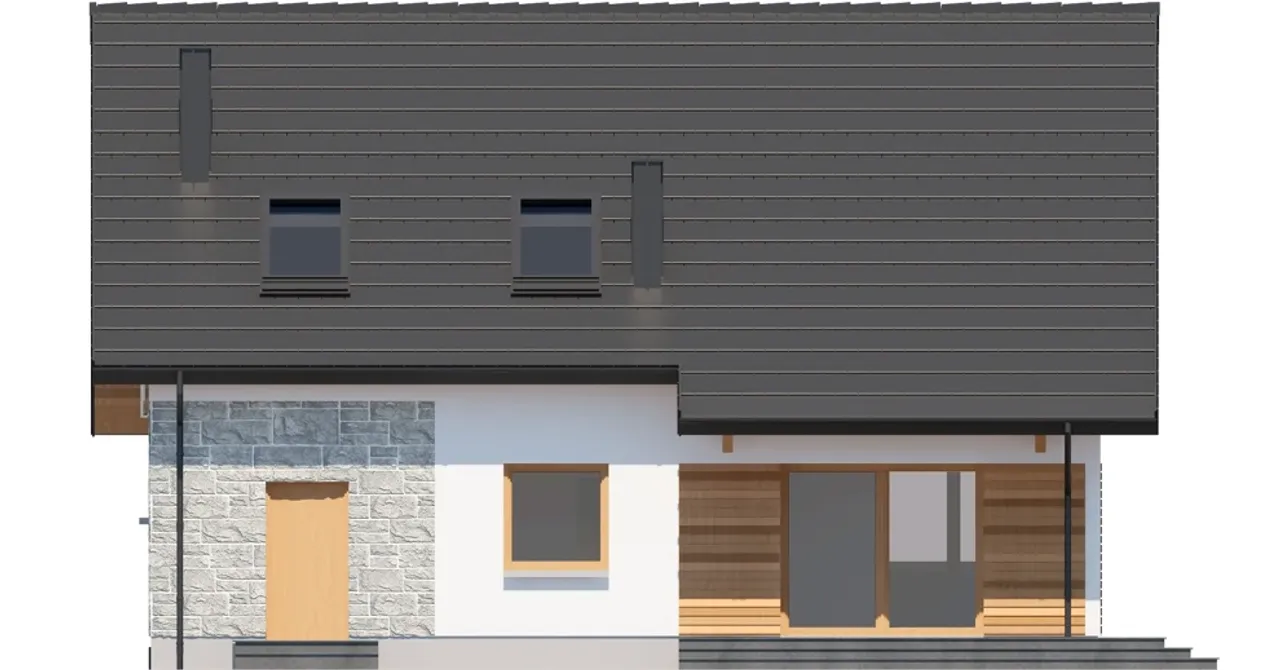

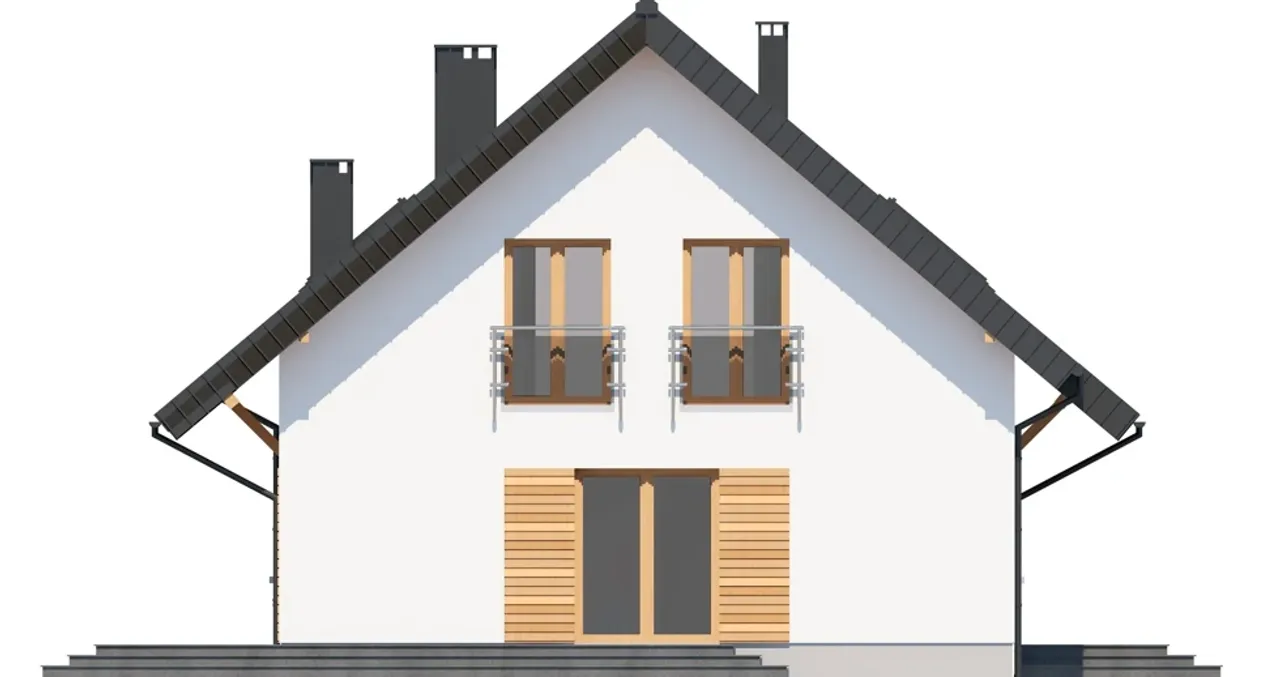

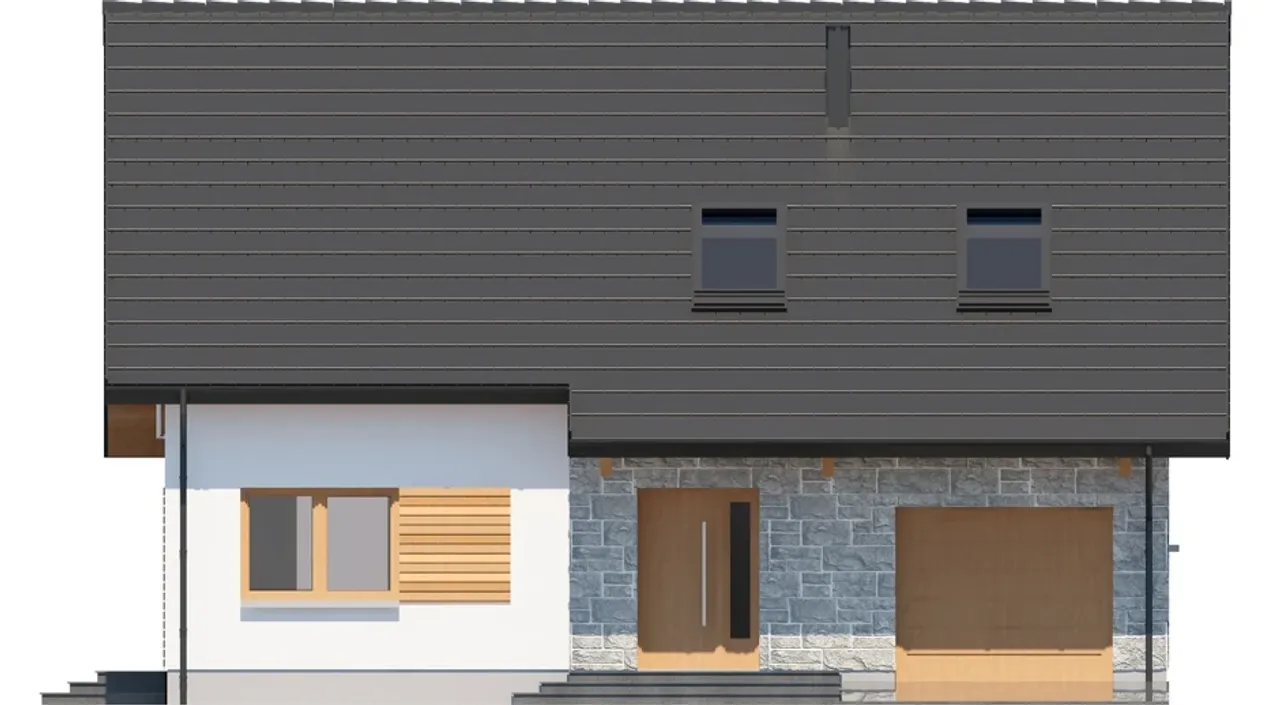

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

4072.00zł

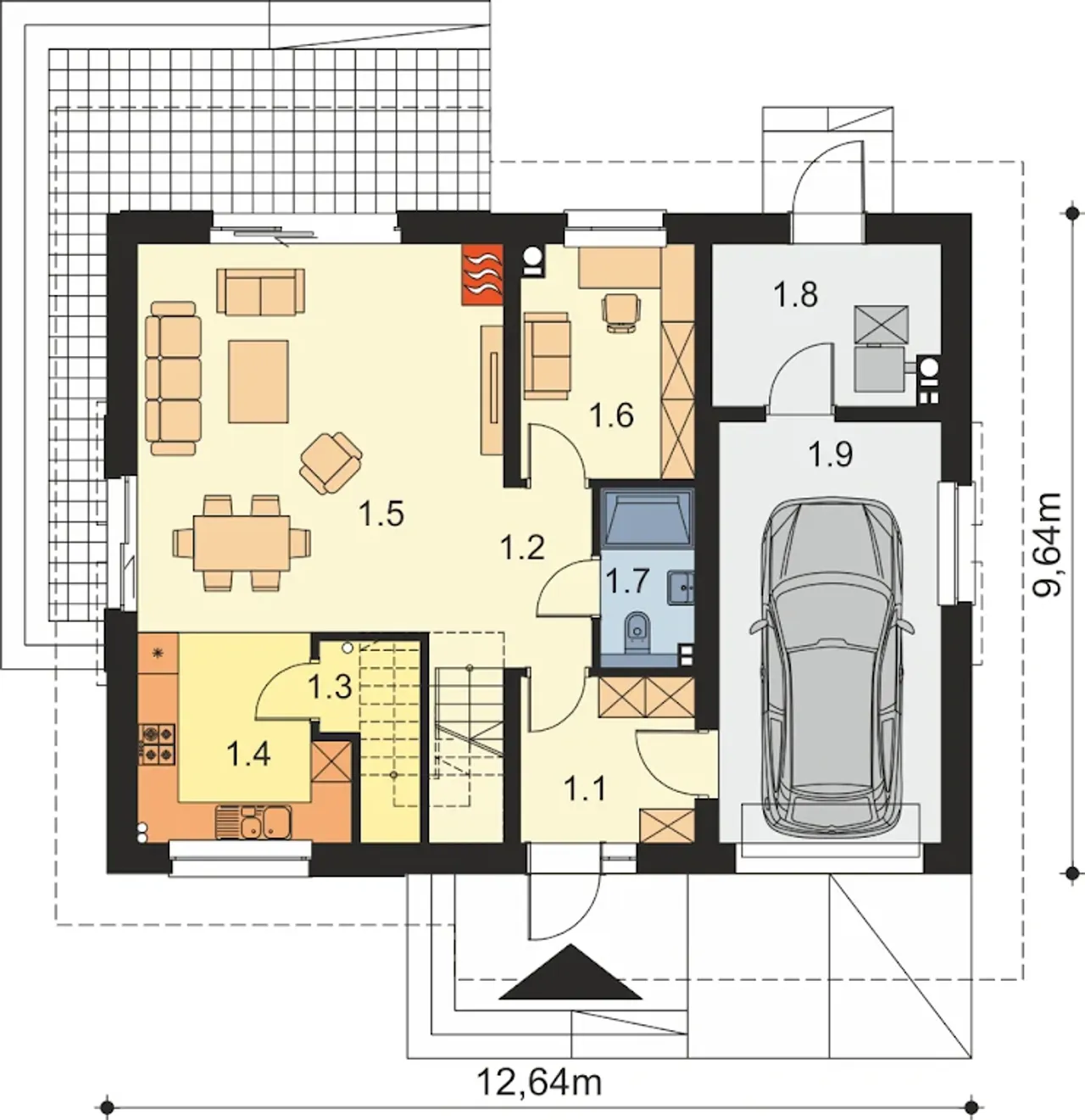

Rzuty gotowego projektu domu Oberon

1. Powierzchnia	71,30 m²
2. Wiatrołap	6,09 m²
3. Komunikacja	3,16 m²
4. Spiżarnia	3,27 m²
5. Kuchnia	8,53 m²
6. Salon + jadalnia	30,67 m²
7. Pokój / gabinet	8,45 m²
8. łazienka	3,58 m²
9. Kotłownia	7,55 m²
10. Garaż	19,80 m²

1. Powierzchnia	72,28 m²
2. Komunikacja	10,38 (10,38) m²
3. Pokój	9,83 (12,84) m²
4. Pokój	11,27 (14,29) m²
5. Garderoba	4,33 (5,99) m²
6. łazienka	7,60 (10,16) m²
7. Pokój	12,22 (15,55) m²
8. Pokój	10,90 (14,23) m²
9. Pralnia	5,75 (7,85) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Oberon

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Oberon

Parametry Techniczne gotowego projektu domu Oberon

Ilość pokoi 6

Pow. użytkowa 143.58 m²

Powierzchnia zabudowy 121.85 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 20.64 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Rodzaj garażu w bryle

Długość działki 18.44 m

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 2

Wysokość budynku 8.77 m

Rodzaj dachu dwuspadowy

Funkcje dodatkowe z pralnią

Kominek kominek w projekcie

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Kotłownia duża kotłownia

Szerokość budynku 12.64 m

Styl budynku nowoczesny

Taras z tarasem

Kąt nachylenia dachu 40 °

Długość budynku 9.64 m

Piwnica bez podpiwniczenia

Strop żelbetowy

Kubatura 812.66 m³

Kalenica równoległa do drogi

Powierzchnia dachu 220.93 m²

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 6

Powierzchnia zabudowy 121.85 m²

Garaż 1 stanowisko

Szerokość działki 20.64 m

Typ domu jednorodzinny całoroczny

Długość działki 18.44 m

Liczba łazieniek 2

Rodzaj dachu dwuspadowy

Kominek kominek w projekcie

Bryła budynku prosta bryła

Szerokość budynku 12.64 m

Taras z tarasem

Długość budynku 9.64 m

Strop żelbetowy

Kalenica równoległa do drogi

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 143.58 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Rodzaj garażu w bryle

Ogrzewanie gaz, paliwo stałe

Wysokość budynku 8.77 m

Funkcje dodatkowe z pralnią

Przechowywanie w kuchni spiżarnia

Kotłownia duża kotłownia

Styl budynku nowoczesny

Kąt nachylenia dachu 40 °

Piwnica bez podpiwniczenia

Kubatura 812.66 m³

Powierzchnia dachu 220.93 m²

Nasze prawdziwe opinie z Google

Opis projektu domu Oberon

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: żelbetowy, wylewany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + jako alternatywa – wentylacja mechaniczna z rekuperacją.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
