Gotowy projekt domu Jaworki 9 (ID: 5686)

133.26 m²

parterowy+poddasze

1 stanowisko

murowany

4891 2025-11-21

Jaworki 9 - 133.26m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

4891 zł

(5299 zł brutto)

TANIEJ 408 zł do 17.11.2025

Najniższa cena z 30 dni przed obniżką: 4891 zł

4891 2025-11-21

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych
- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Jaworki 9

1. Komunikacja	7,06 m²
2. Garaż	28,95 m²
3. Kotłownia	6,79 m²
4. Kotłownia	19,01 m²
5. Pom. gospodarcze	10,49 m²

Pobieram bezpłatne rysunki szczegółowe

1. Wiatrołap	6,79 m²
2. Komunikacja	5,10 m²
3. Salon, aneks kuchenny	29,78 m²
4. Pokój	10,96 m²
5. łazienka	7,04 m²
6. Pokój	9,98 m²

Pobieram bezpłatne rysunki szczegółowe

1. Komunikacja	6,25 (11,40) m²
2. Pokój	21,71 (24,51) m²
3. łazienka	4,35 (6,26) m²
4. Pokój	11,58 (12,38) m²
5. Pokój	10,62 (12,95) m²
6. łazienka	9,10 (10,63) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Jaworki 9

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Jaworki 9

Parametry Techniczne gotowego projektu domu Jaworki 9

Ilość pokoi 6

Pow. użytkowa 133.26 m²

Powierzchnia zabudowy 97.2 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 18.8 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 3

Funkcje dodatkowe z lukarnami

Ep 18.22

Rodzaj dachu dwuspadowy

Kominek kominek w projekcie

Szerokość budynku 10.8 m

Bryła budynku prosta bryła

Kotłownia duża kotłownia

Długość budynku 9 m

Styl budynku tradycyjny

Piwnica z podpiwniczeniem

Kąt nachylenia dachu 40 °

Strop żelbetowy

Kubatura 806.91 m³

Kalenica równoległa do drogi

Powierzchnia dachu 183.29 m²

Długość działki 18.6 m

Wysokość budynku 9.51 m

Rodzaj garażu w piwnicy

Koszty budowy 400-450 tys., tylko z kosztorysem

Ilość pokoi 6

Powierzchnia zabudowy 97.2 m²

Garaż 1 stanowisko

Szerokość działki 18.8 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 3

Ep 18.22

Kominek kominek w projekcie

Bryła budynku prosta bryła

Długość budynku 9 m

Piwnica z podpiwniczeniem

Strop żelbetowy

Kalenica równoległa do drogi

Długość działki 18.6 m

Rodzaj garażu w piwnicy

Pow. użytkowa 133.26 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Ogrzewanie gaz, paliwo stałe

Funkcje dodatkowe z lukarnami

Rodzaj dachu dwuspadowy

Szerokość budynku 10.8 m

Kotłownia duża kotłownia

Styl budynku tradycyjny

Kąt nachylenia dachu 40 °

Kubatura 806.91 m³

Powierzchnia dachu 183.29 m²

Wysokość budynku 9.51 m

Koszty budowy 400-450 tys., tylko z kosztorysem

Energia i ogrzewanie gotowego projektu domu Jaworki 9

Źródło ogrzewania:

gaz

paliwo stałe

otrzymasz wszystkie rozwiązania, wybierasz przy adaptacji

Wentylacja: Grawitacyjna

Parametry energetyczne:

Ep: 18.22 kWh/(m²rok)

Nasze prawdziwe opinie z Google

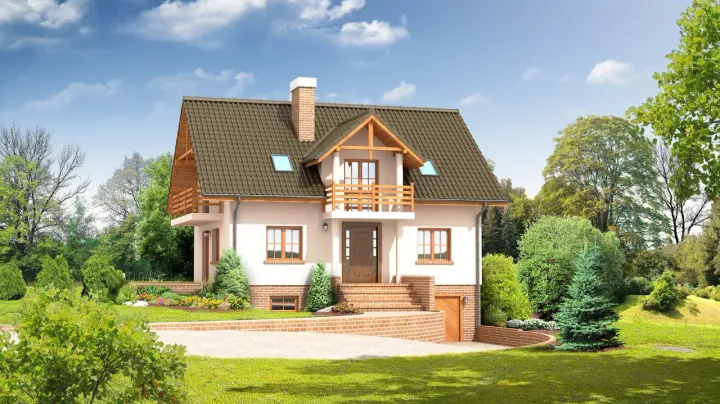

Opis projektu domu Jaworki 9

Gotowy projekt domu jaworki 9 autorstwa pracowni Dom-Projekt to dom całoroczny . Projekt jaworki 9 charakteryzuje się dachem dwuspadowym o kącie nachylenia 40 st. Gotowy projekt domu jaworki 9 posiada piwnicę oraz posiada kominek.

Technologia wykonania:

Strop: płyta żelbetowa.
Pokrycie dachu: dachówka ceramiczna.
Ściany wewnętrzne: pustaki ceramiczne.
Ściany zewnętrzne: pustaki ceramiczne + styropian.
Typ ogrzewania: kocioł gazowy lub kocioł na paliwo stałe.
Wys. ścianki kolankowej: 1,33 m.
Ilość drewna na więźbę: 7,35 m³.

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
