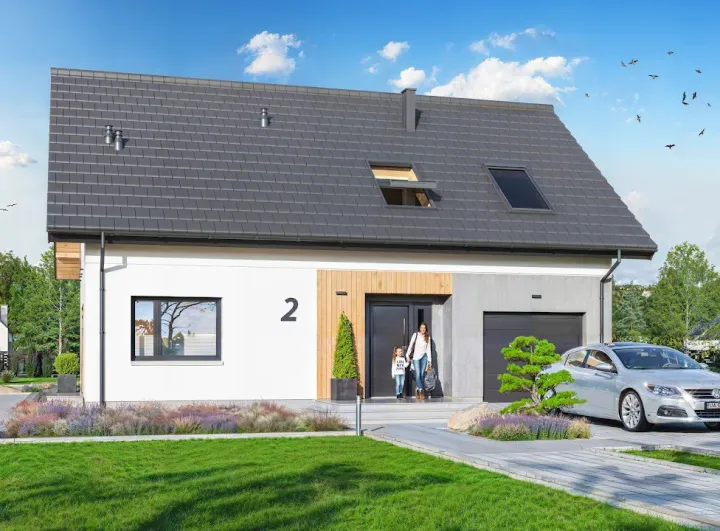

    Gotowy projekt domu Oberon 2

    ID: 34587
    4199 2025-08-21
    TANIEJ 300 zł do 22.08.2025
    Możliwy dłuższy czas realizacji, prosimy o kontakt przed zakupem.
    4199 zł
    (4499 zł brutto)
    Obniżka ceny skończy się za:
    Najniższa cena z 30 dni przed obniżką: 4199 zł
    4199 2025-08-21
    • Promocja GRATISOWA do 19.08.2025 ➞ sprawdź zasady
    • ✓ GRATIS: Wiertarka
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska
    Zawartość projektu

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)
    II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

    W części architektonicznej znajdują się:
    1. Opis architektoniczno-budowlany
    2. Charakterystyka energetyczna
    3. Część rysunkowa:

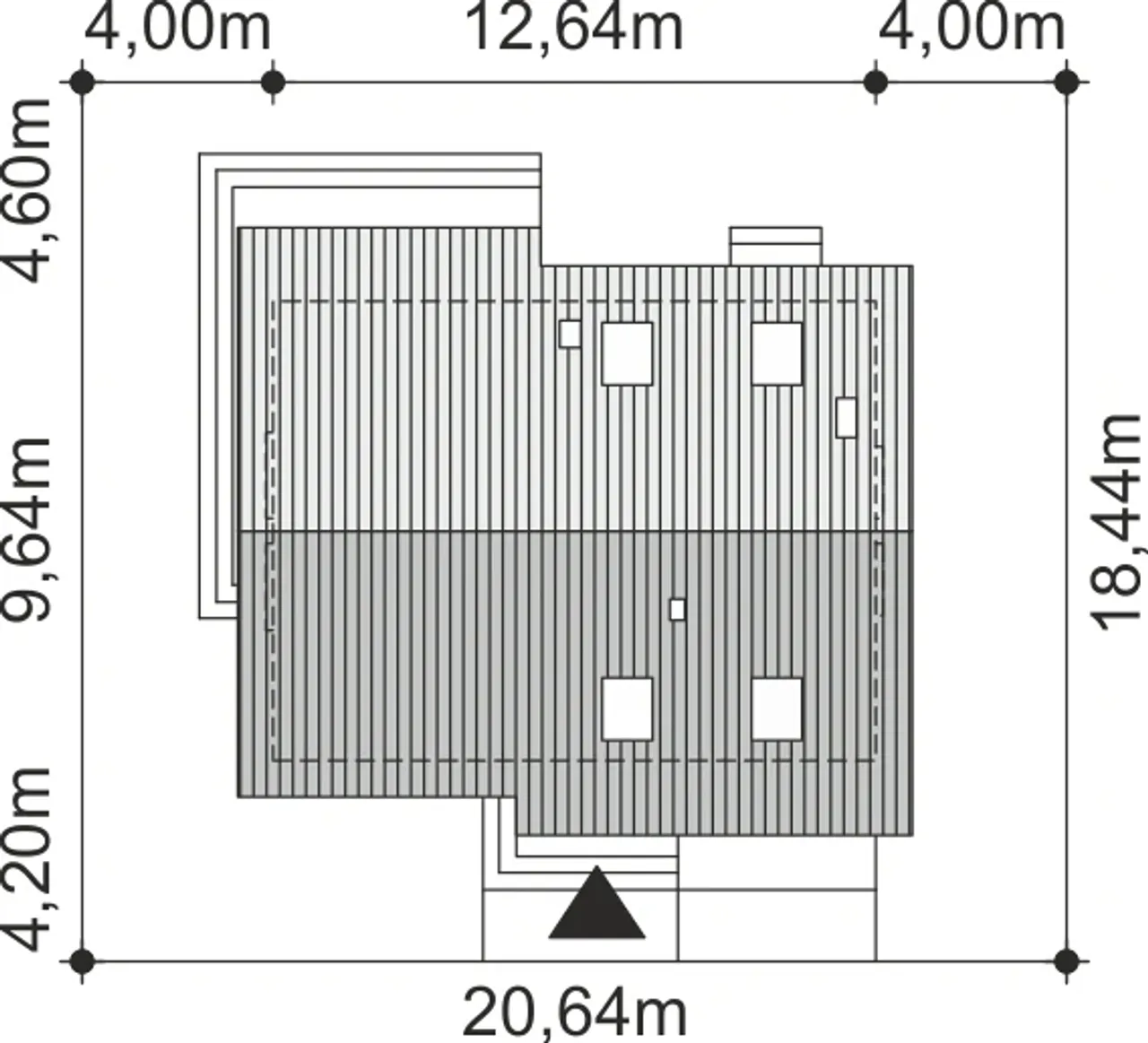

    - Schemat usytuowania domu na minimalnej działce
    - Aranżacja wnętrza parteru i poddasza.

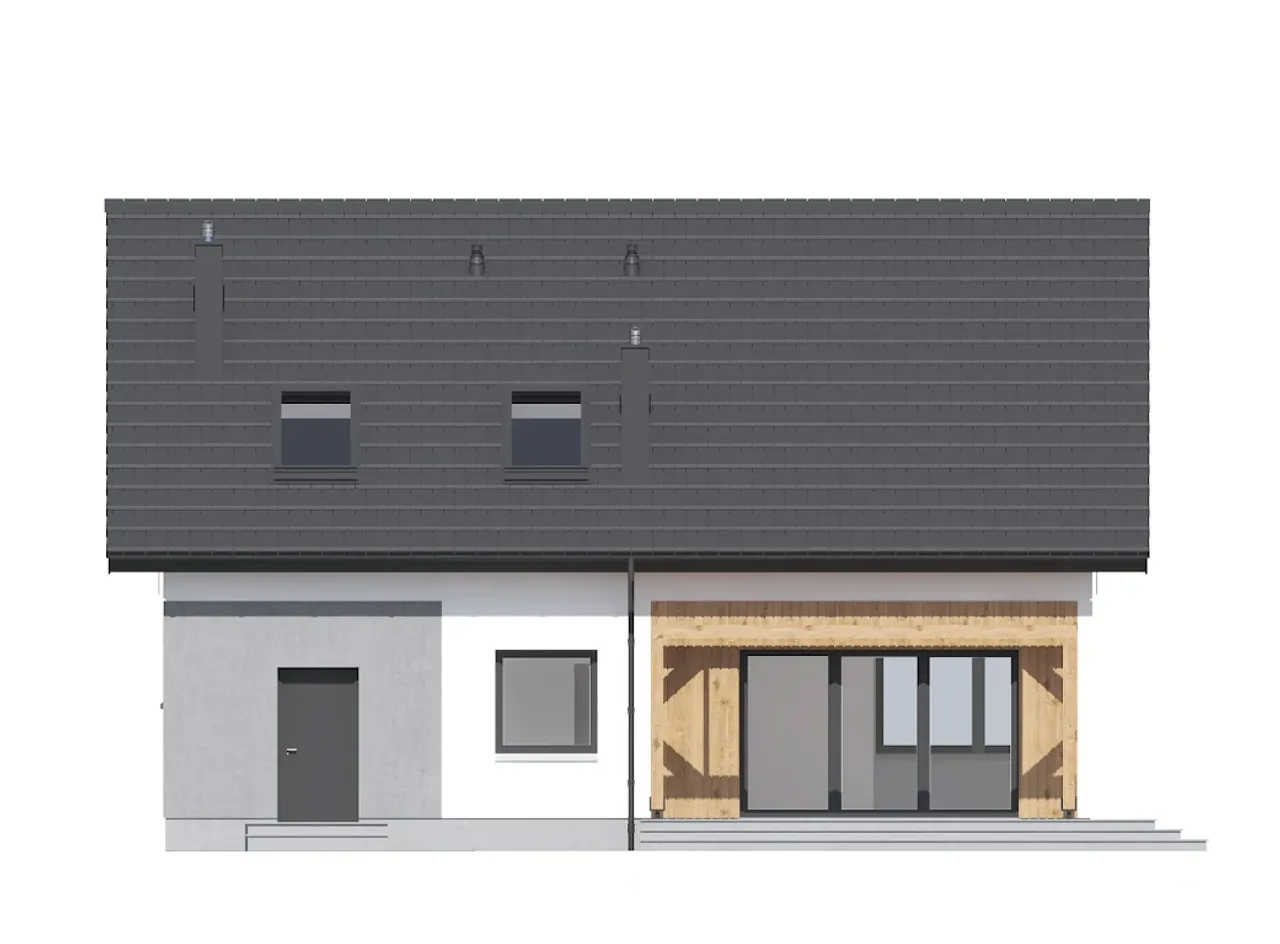

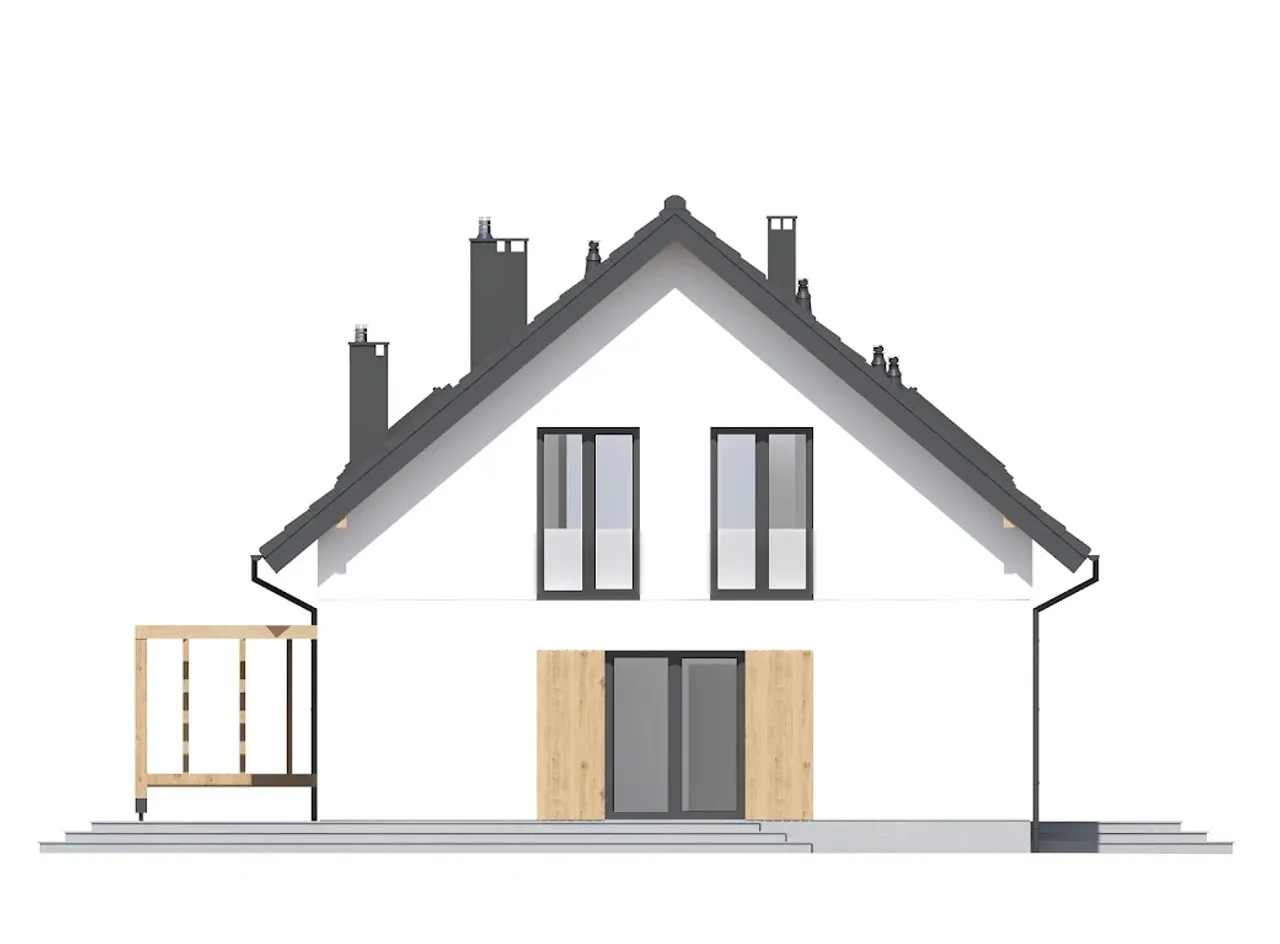

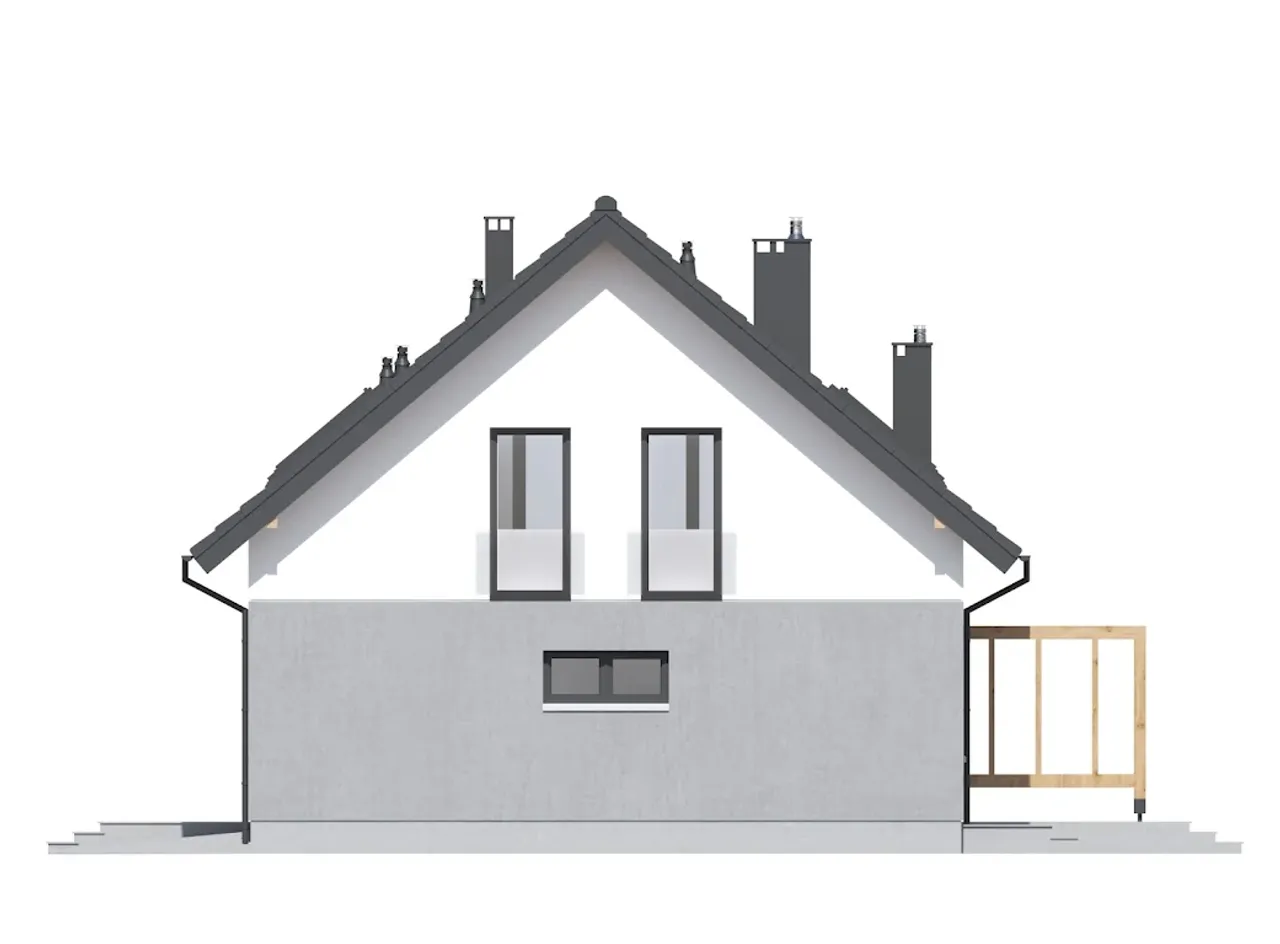

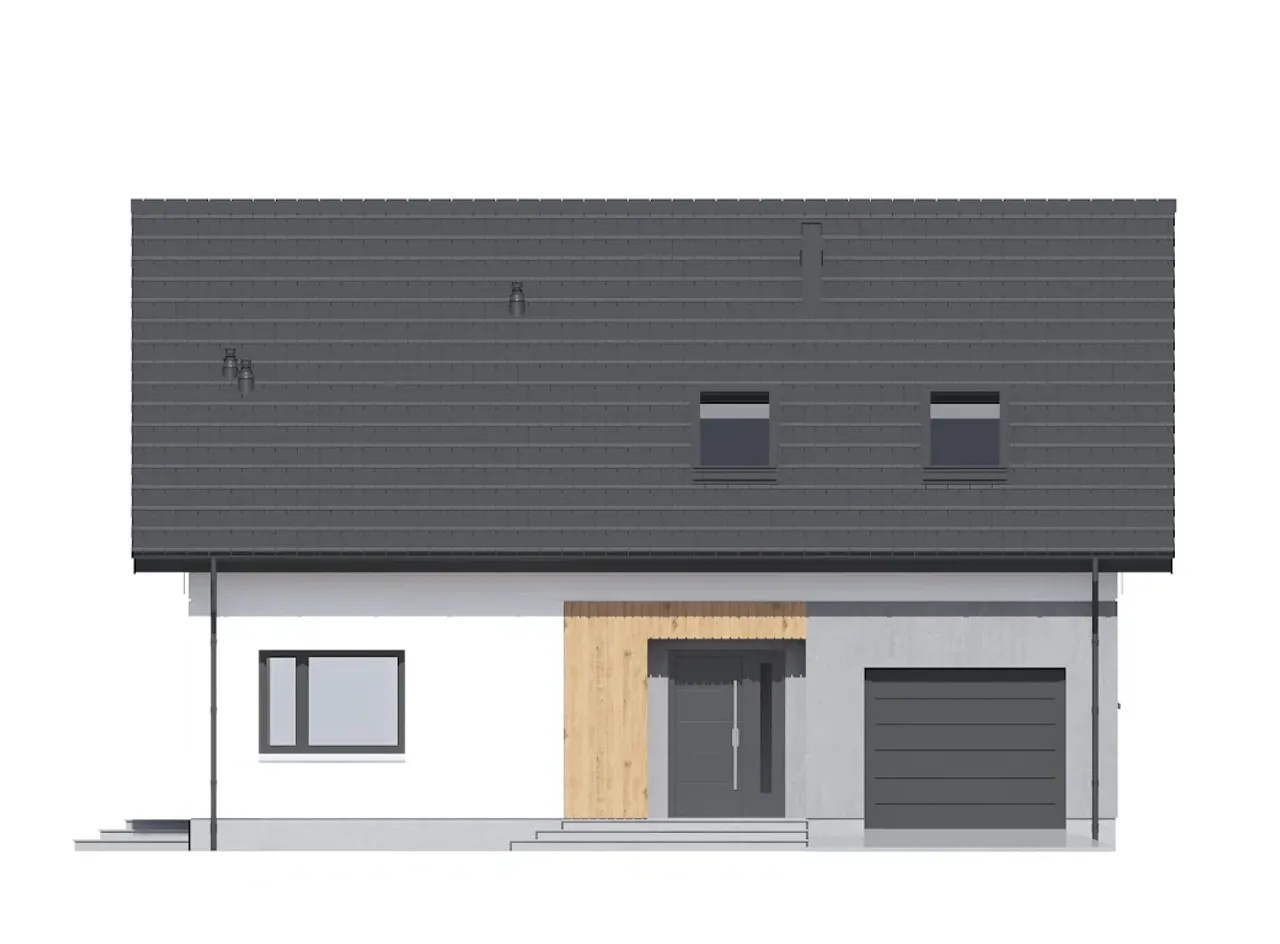

    - Elewacje
    - Rzuty kondygnacji
    - Rzut dachu

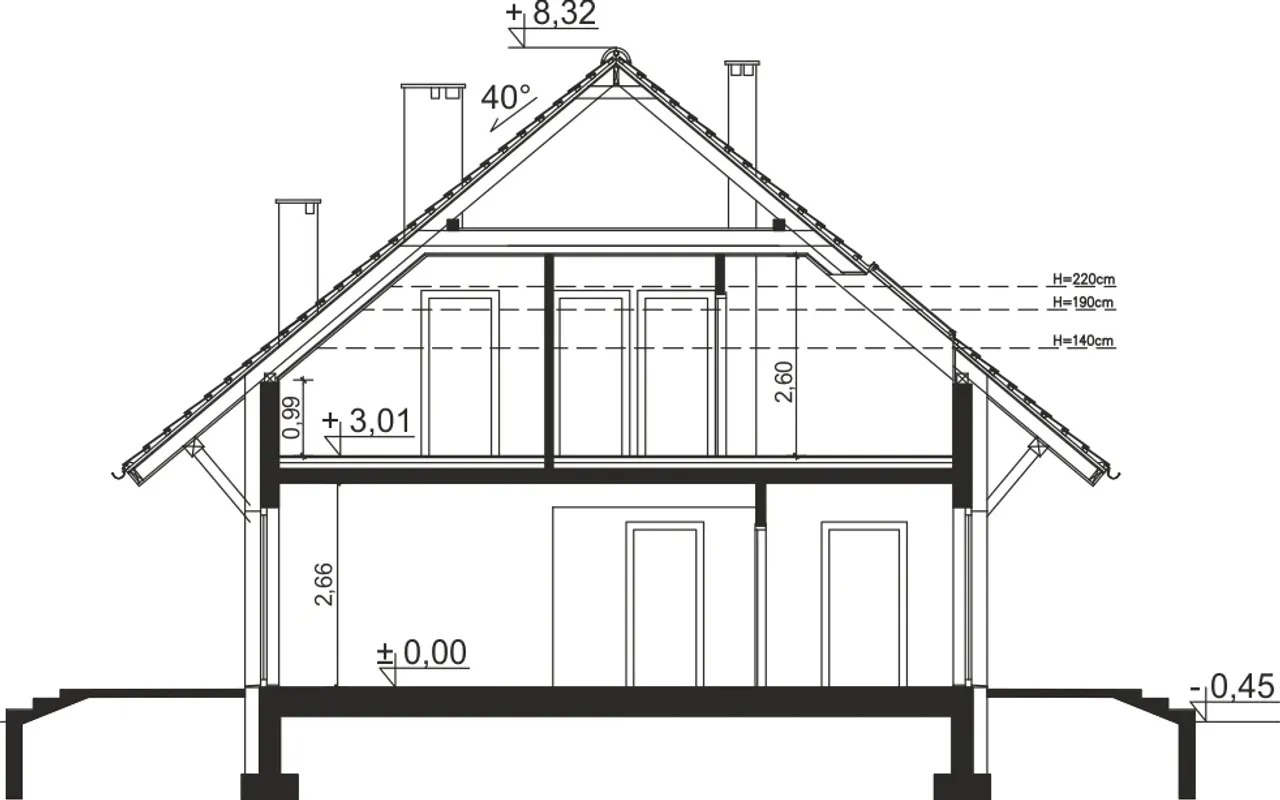

    - Dwa przekroje [minimum]
    - Zestawienie stolarki okiennej i drzwiowej

    Projekt techniczny zawiera:
    1. Opis konstrukcji
    2. Zestawienie stali oraz drewna na więźbę dachową
    3. Część rysunkową:
    - Część rysunków architektury (rzuty, przekroje, elewacje)
    - Rzut fundamentów
    - Rzut stropów i nadproży
    - Rzut więźby dachowej
    - Rysunki elementów żelbetowych
    4. Opis instalacji
    5. Część rysunkową instalacji w budynku:
    - Instalację c.o. - gazową lub/i instalację na paliwo stałe
    - Instalację wody ciepłej, zimnej i kanalizacji
    - Instalację elektryczną
    - Instalację odgromową
    - Alternatywą wentylację mechaniczną z rekuperacją

    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Udostępnij projekt:

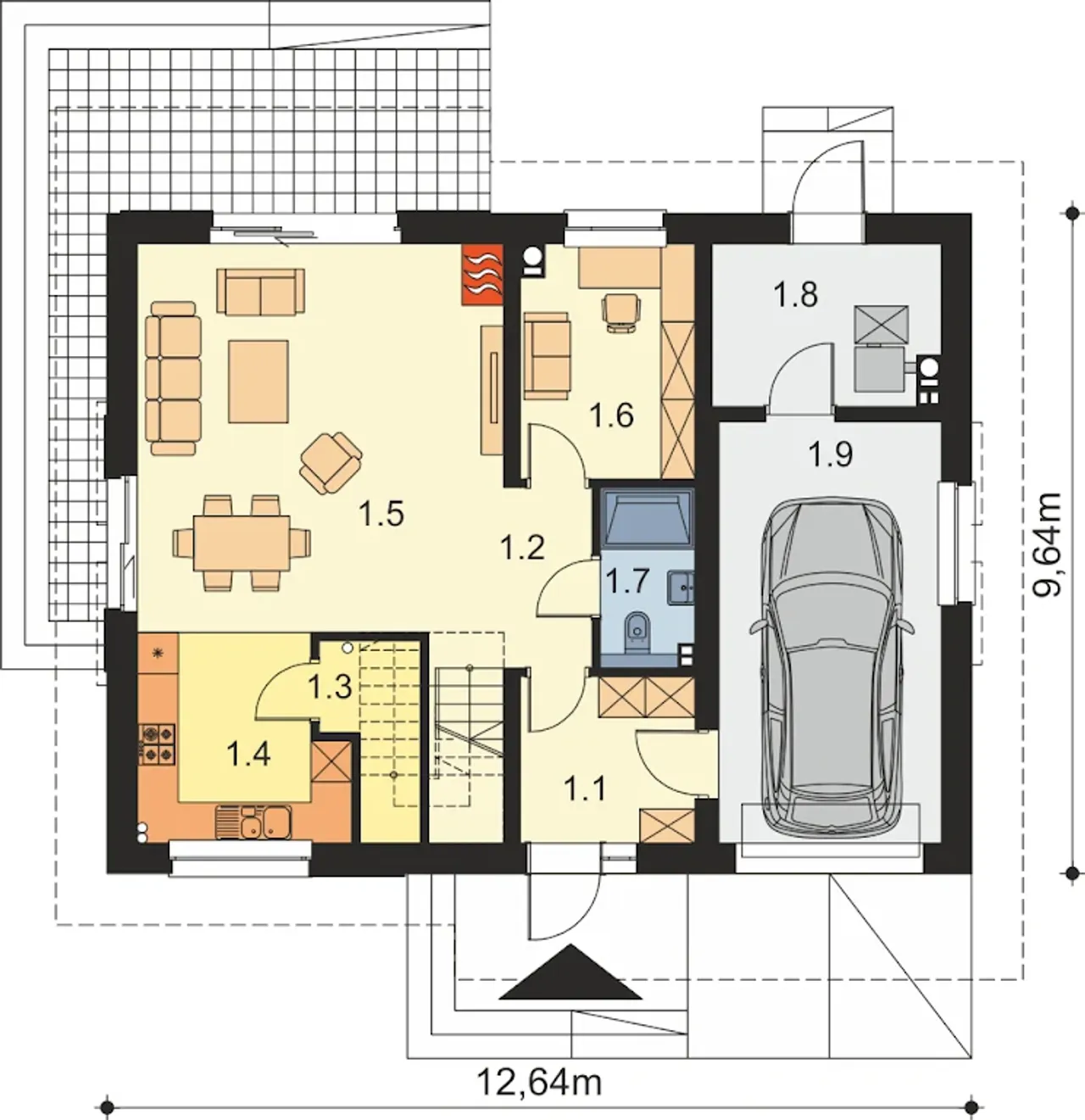

    Rzuty gotowego projektu domu Oberon 2

    Oberon 2
    1. Wiatrołap 4,70 m²
    2. Komunikacja 3,40 m²
    3. Spiżarnia 3,40 m²
    4. Kuchnia 8,72 m²
    5. Salon + jadalnia 31,00 m²
    6. Pokój / gabinet 8,63 m²
    7. łazienka 3,58 m²
    8. Kotłownia 7,73 m²
    9. Garaż 20,08 m²
    Pobieram bezpłatne rysunki szczegółowe

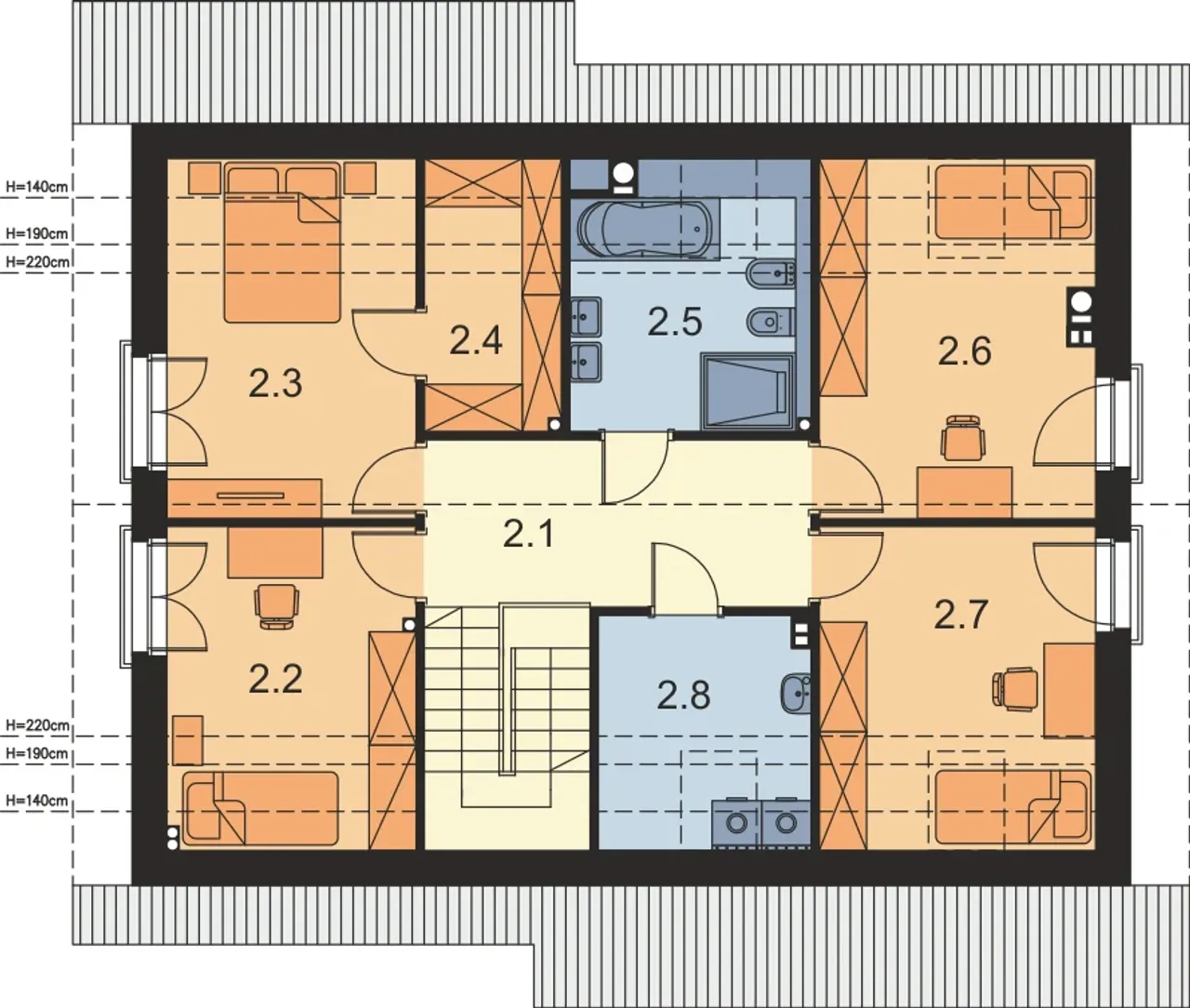

    Oberon 2
    1. Komunikacja 10,60 (10,60) m²
    2. Pokój 10,60 (13,68) m²
    3. Pokój 13,73 (17,98) m²
    4. Garderoba 3,89 (5,28) m²
    5. Pralnia 4,14 (5,94) m²
    6. Pokój 11,48 (14,88) m²
    7. Pokój 11,75 (15,15) m²
    8. łazienka 5,93 (8,55) m²
    Pobieram bezpłatne rysunki szczegółowe
    Oberon 2
    Pobieram bezpłatne rysunki szczegółowe
    Oberon 2
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Oberon 2

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Oberon 2

    Parametry Techniczne gotowego projektu domu Oberon 2

    Pow. użytkowa 135.55 m²
    Ilość pokoi 6
    Powierzchnia zabudowy 121.85 m²
    Kondygnacje parterowy+poddasze
    Garaż 1 stanowisko
    Technologia murowany
    Szerokość działki 20.64 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Szerokość budynku 12.64 m
    Kominek kominek w projekcie
    Kąt nachylenia dachu 40 °
    Długość budynku 9.64 m
    Rodzaj dachu dwuspadowy
    Piwnica bez podpiwniczenia
    Kubatura 808.92 m³
    Powierzchnia dachu 205.63 m²
    Długość działki 18.44 m
    Wysokość budynku 8.77 m
    Styl budynku nowoczesny
    Kalenica równoległa do drogi
    Liczba łazieniek 2

    Nasze prawdziwe opinie z Google

    Opis projektu domu Oberon 2

    Technologia wykonania:

    • Budynek posadowiony został na fundamentach betonowych.
    • Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.
    • Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].
    • Strop: żelbetowy, wylewany.
    • Więźba dachowa: drewniana.
    • Pokrycie dachu: dachówka cementowa lub ceramiczna.
    • Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).
    • Ogrzewanie: pompa ciepła z instalacją fotowoltaiczną + biomasa (do wyboru na etapie adaptacji projektu).

    Częste pytania

    Czy mogę wprowadzić zmiany w projekcie?

    Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

    W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

    Projekt jest murowany, a ja chcę budować drewniany

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Wnętrza domu Oberon 2

    Dodatki do projektu Oberon 2

    [Archiportal] kosztorys w wersji papierowej (500 zł)

    [Archiportal] Dodatkowy egzemplarz projektu (450 zł)

    [Archiportal] Pakiet energo+ (650 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Oberon 2

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    1-2 dni roboczych (jeśli projekt nie jest koncepcją)



    Wersje gotowego projektu domu Oberon 2

    Komentarze / pytania do projektu domu Oberon 2

    Wojtek

    Projekt domu Oberon 2 stanowi niezwykłe osiągnięcie w dziedzinie architektury. Szczególnie imponuje mi jego nowoczesny wygląd. Elewacja budynku z łatwością przyciąga wzrok, a użyte materiały dodają mu elegancji. Jasne i przestronne wnętrza zachęcają do kreatywnych aranżacji. Przemyślany układ pomieszczeń sprzyja tworzeniu przytulnej, rodzinnej atmosfery. Duże okna wpuszczają mnóstwo naturalnego światła, co jest ogromnym atutem. Doceniam również praktyczne rozwiązania zastosowane w tym projekcie. Minimalistyczny styl doskonale harmonizuje z otoczeniem. Projekt oferuje szerokie możliwości adaptacyjne, dlatego rozważam jego zakup i budowę tego domu.
