156.6 m²

parterowy+poddasze

1 stanowisko

murowany

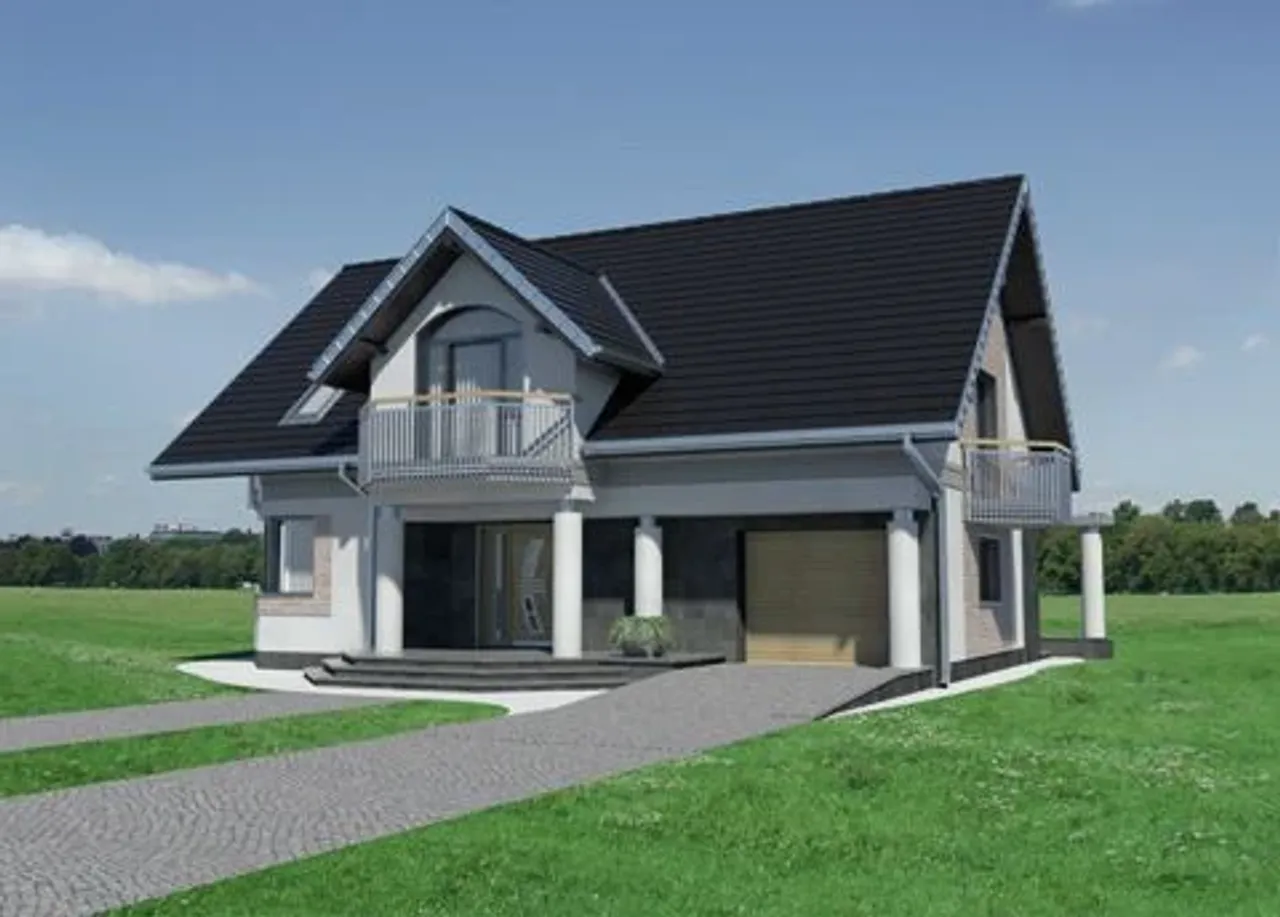

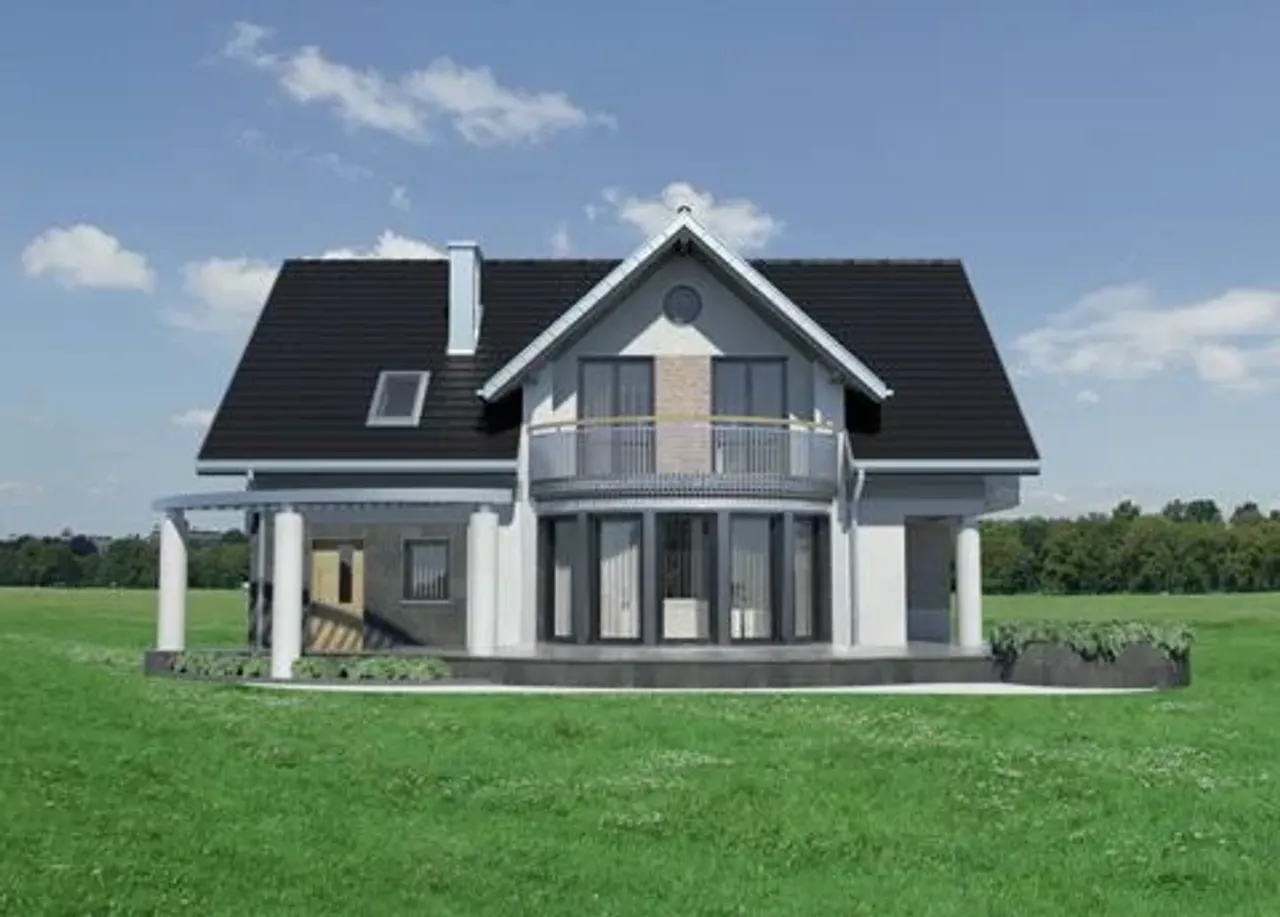

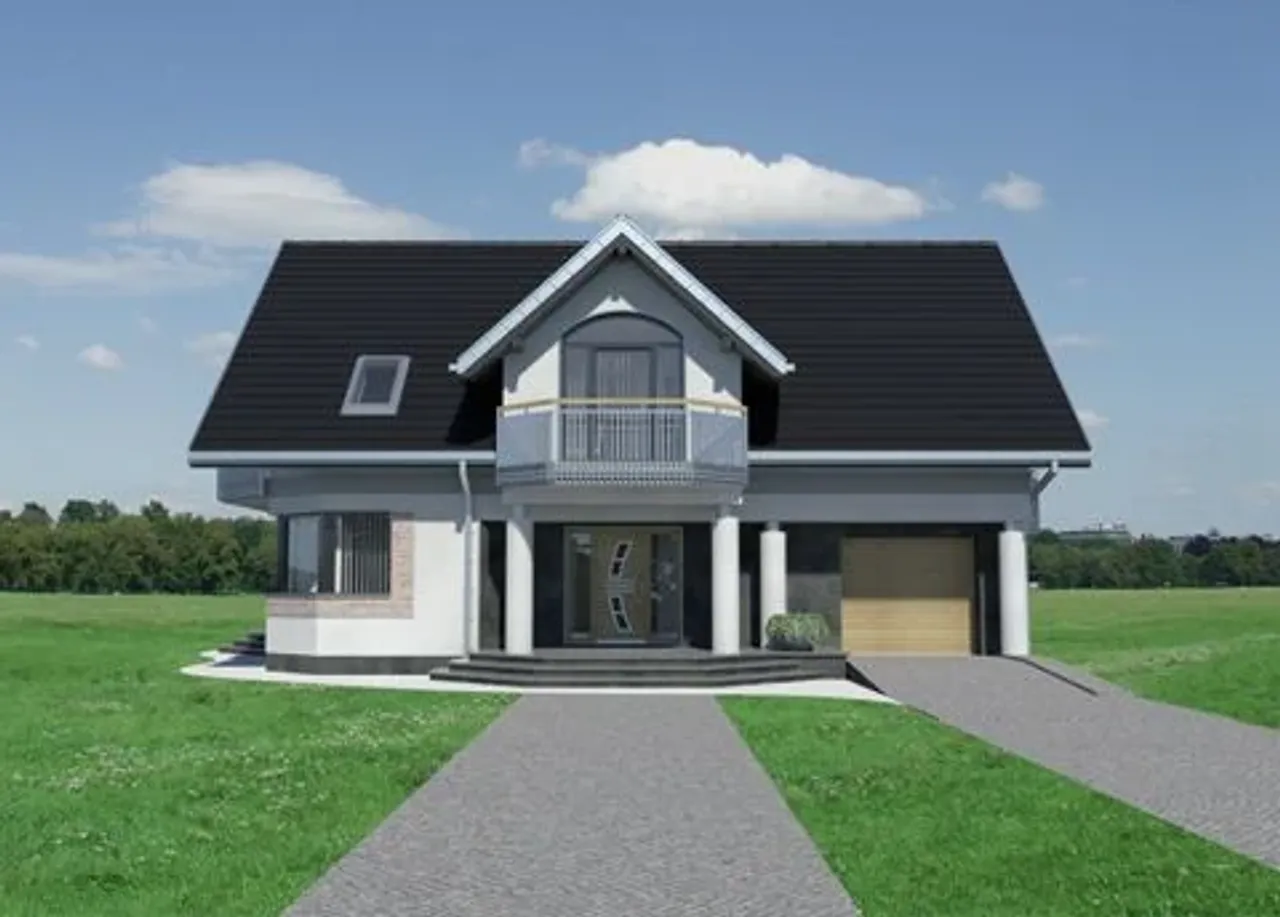

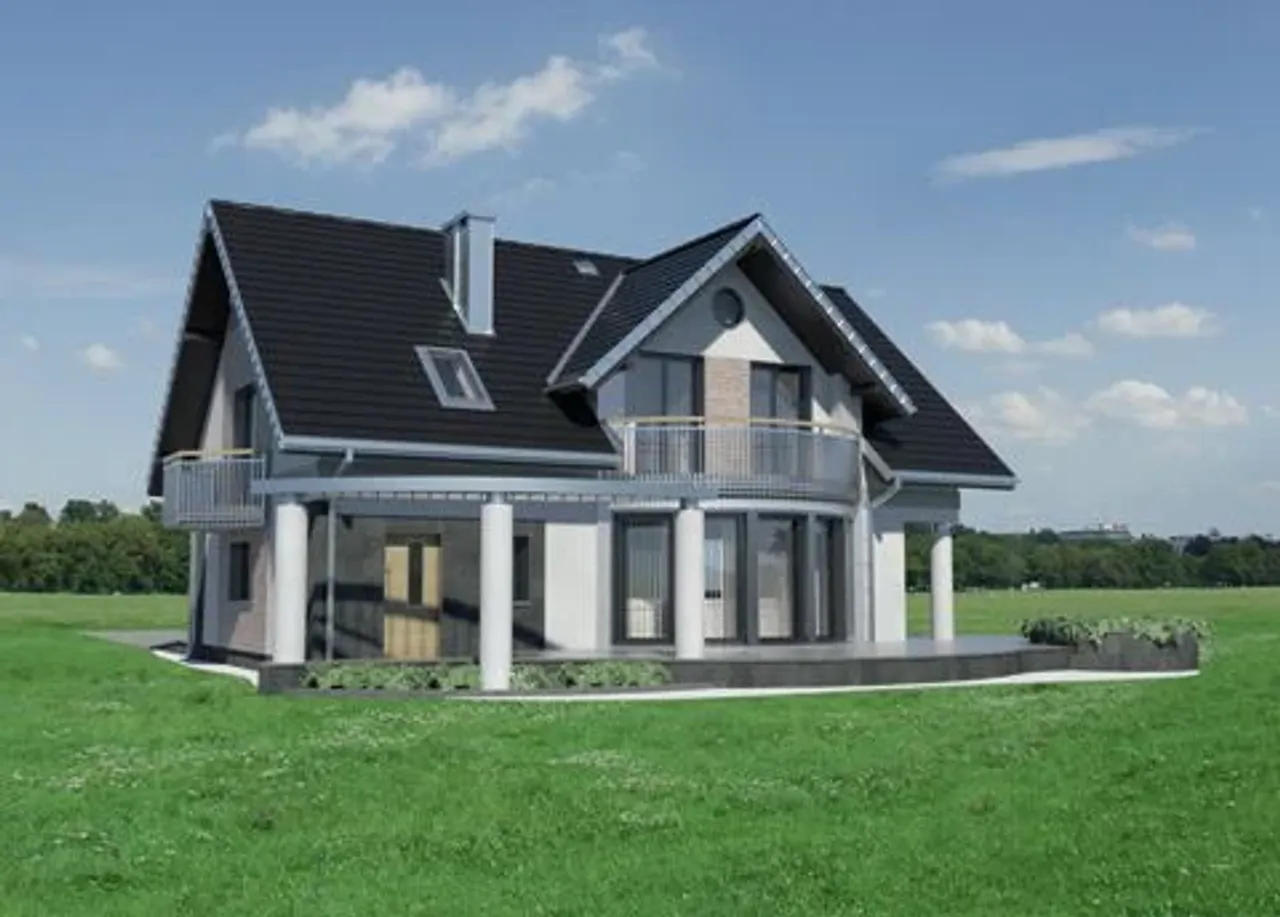

Gotowy projekt domu Heliotrop G1

ID: 21189

4812 2025-11-20

TANIEJ 278 zł do 14.11.2025

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

4812 zł

(5090 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 4812 zł

4812 2025-11-20

Promocja GRATISOWA do 14.11.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
✓ Czas na zwrot:30 dni

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4812.00zł

Rzuty gotowego projektu domu Heliotrop G1

1. Garaż	18,90 m²
2. Hol	5,40 m²
3. Jadalnia	14,40 m²
4. Klatka schodowa	2,90 m²
5. Kotłownia	6,10 m²
6. Kuchnia	12,00 m²
7. łazienka	3,40 (3,90) m²
8. Pokój dzienny	27,70 m²
9. Sień	6,50 m²

Pobieram bezpłatne rysunki szczegółowe

1. Gabinet	13,30 (15,40) m²
2. Klatka schodowa	2,90 (2,90) m²
3. łazienka	6,90 (8,50) m²
4. łazienka	9,30 (11,00) m²
5. Pokój	17,30 (20,30) m²
6. Pokój	15,10 (19,30) m²
7. Przedpokój	7,30 (7,30) m²
8. Sypialnia	18,10 (19,90) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Heliotrop G1

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Heliotrop G1

Parametry Techniczne gotowego projektu domu Heliotrop G1

Ilość pokoi 5

Pow. użytkowa 156.6 m²

Powierzchnia zabudowy 138.9 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 21.6 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kąt nachylenia dachu 42 °

Funkcje dodatkowe z lukarnami

Długość budynku 12.1 m

Rodzaj garażu w bryle

Piwnica bez podpiwniczenia

Kubatura 852.5 m³

Rodzaj dachu dwuspadowy

Powierzchnia dachu 236.2 m²

Długość działki 20.1 m

Wysokość budynku 8.9 m

Styl budynku nowoczesny

Liczba łazieniek 3

Strop żelbetowy

Kominek kominek w projekcie

Kalenica równoległa do drogi

Szerokość budynku 13.6 m

Kotłownia duża kotłownia

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 138.9 m²

Garaż 1 stanowisko

Szerokość działki 21.6 m

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe z lukarnami

Rodzaj garażu w bryle

Kubatura 852.5 m³

Powierzchnia dachu 236.2 m²

Wysokość budynku 8.9 m

Liczba łazieniek 3

Kominek kominek w projekcie

Szerokość budynku 13.6 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 156.6 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Kąt nachylenia dachu 42 °

Długość budynku 12.1 m

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Długość działki 20.1 m

Styl budynku nowoczesny

Strop żelbetowy

Kalenica równoległa do drogi

Kotłownia duża kotłownia

Nasze prawdziwe opinie z Google

Opis projektu domu Heliotrop G1

Gotowy projekt domu Heliotrop G1 1286-MB prezentuje typowy budynek jednorodzinny całoroczny z garażem 1 stanowiskowym. W domu Heliotrop G1 1286-MB przewidziano możliwość dogrzewania budynku kominkiem. Dom zaprojektowany jest w technologii murowanej, jednak w ramach adaptacji można dokonać zmian w dobraniu materiałów budowlanych. Przewidziany w projekcie sposób ogrzewania to paliwo gazowe. W projekcie budynku nie przewidziano piwnicy, można we własnym zakresie doprojektować tę kondygnację. Będzie to dom parterowy.

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: zewnętrzne: z betonu komórkowego H+H, gr. 24 cm + docieplenie płyty styropianowe GOLD fasada firmy TERMOORGANIKA gr. 15 cm.
Ściany wewnętrzne: konstrukcyjne: bloczki z betonu komórkowego H+H gr. 24 cm
działowe: bloczki z betonu komórkowego H+H gr. 11,5 cm.
Strop: żelbetowy.
Konstrukcja dachu: drewniana, krokwiowo-płatwiowa.
Rodzaj schodów: żelbetowe.
Typ ogrzewania: kocioł na gaz.
Aneks na paliwo stałe: dostępny.
Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
Elewacja: tynki firmy SICHER BAUTECHNIK, częściowo okładzina z deskowania poziomego.

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

Czy mogę wprowadzić zmiany w projekcie?

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu Heliotrop G1

Dodatki możesz kupić razem z projektem lub dokupić po czasie

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

Zachęcamy do zakupu dodatkowego egzemplarza dokumentacji projektowej. Posiadanie więcej niż jednego egzemplarza często okazuje się przydatne, szczególnie po złożeniu projektu do urzędu, kiedy potrzebny jest łatwy dostęp do dokumentacji. Dodatkowy egzemplarz projektu przydaje się architektowi adaptującemu, projektantowi wnętrz oraz ekipie budowlanej. Może być też użyteczny do oszacowania kosztów i planowania budowy. Oferujemy atrakcyjną cenę, co sprawia, że warto rozważyć jego zakup już na etapie kupna projektu, aby zaoszczędzić czas i uniknąć opóźnień w realizacji domu. Dodatkowy egzemplarz obejmuje projekt architektoniczno-budowlany i techniczny. Pamiętaj, że dodatkowy egzemplarz dostępny jest tylko dla klientów zamawiających nowy projekt lub dokupujących dodatek do już posiadanego. Można kupić maksymalnie jeden dodatkowy egzemplarz.
