Gotowy projekt domu Heliotrop

ID: 18324
4540 2025-05-03
TANIEJ 350 zł do 28.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
4540 zł
(4890 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 4540 zł
4540 2025-05-03
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

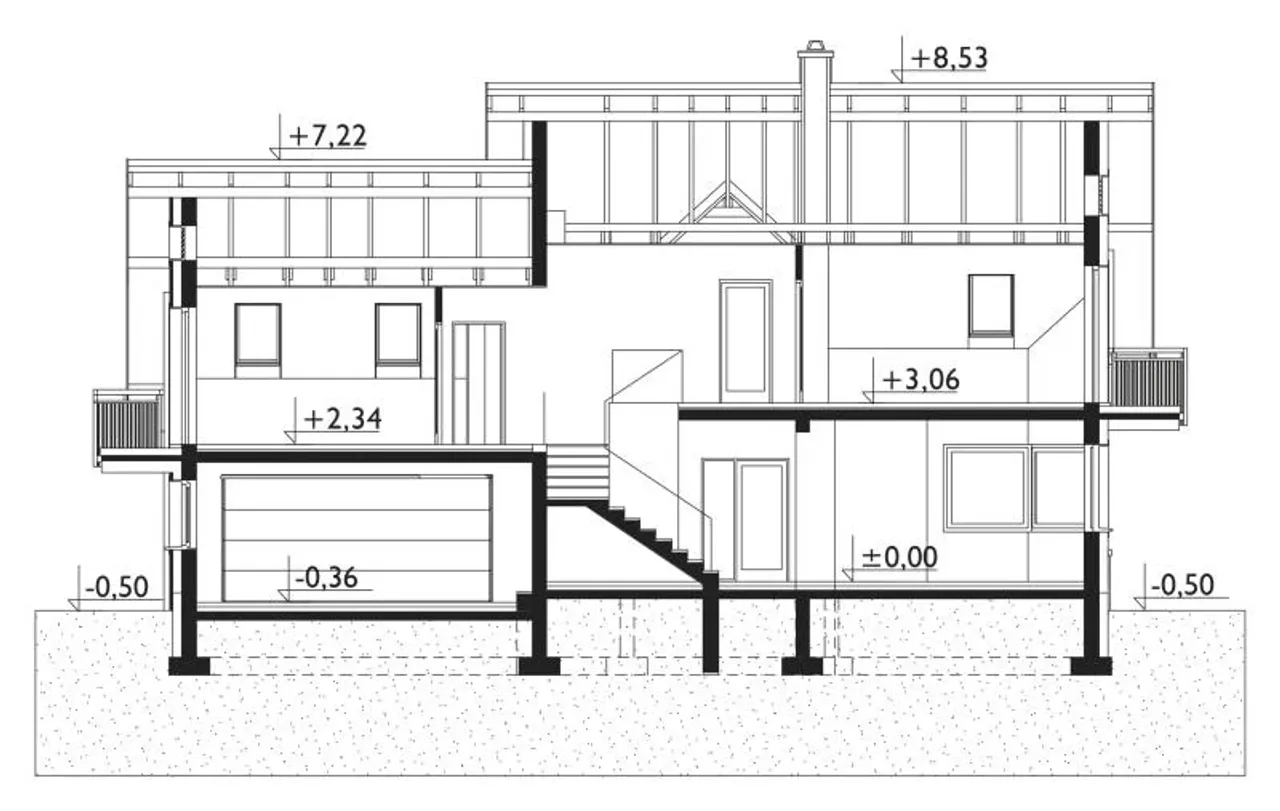

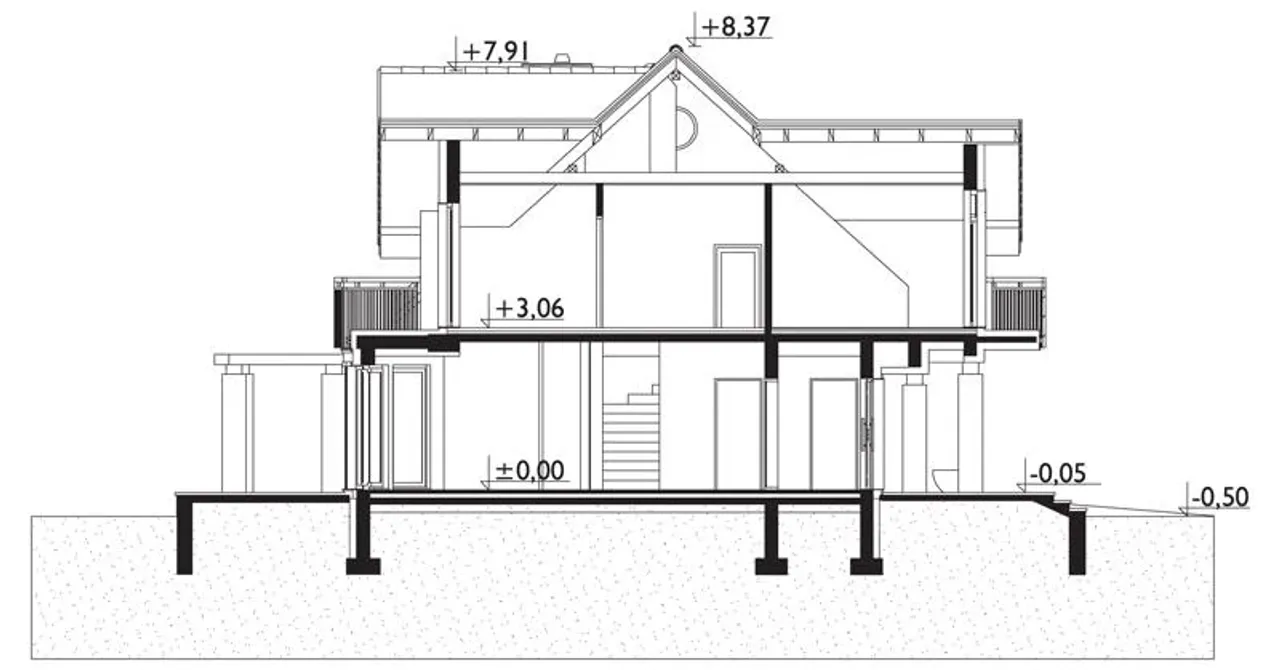

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

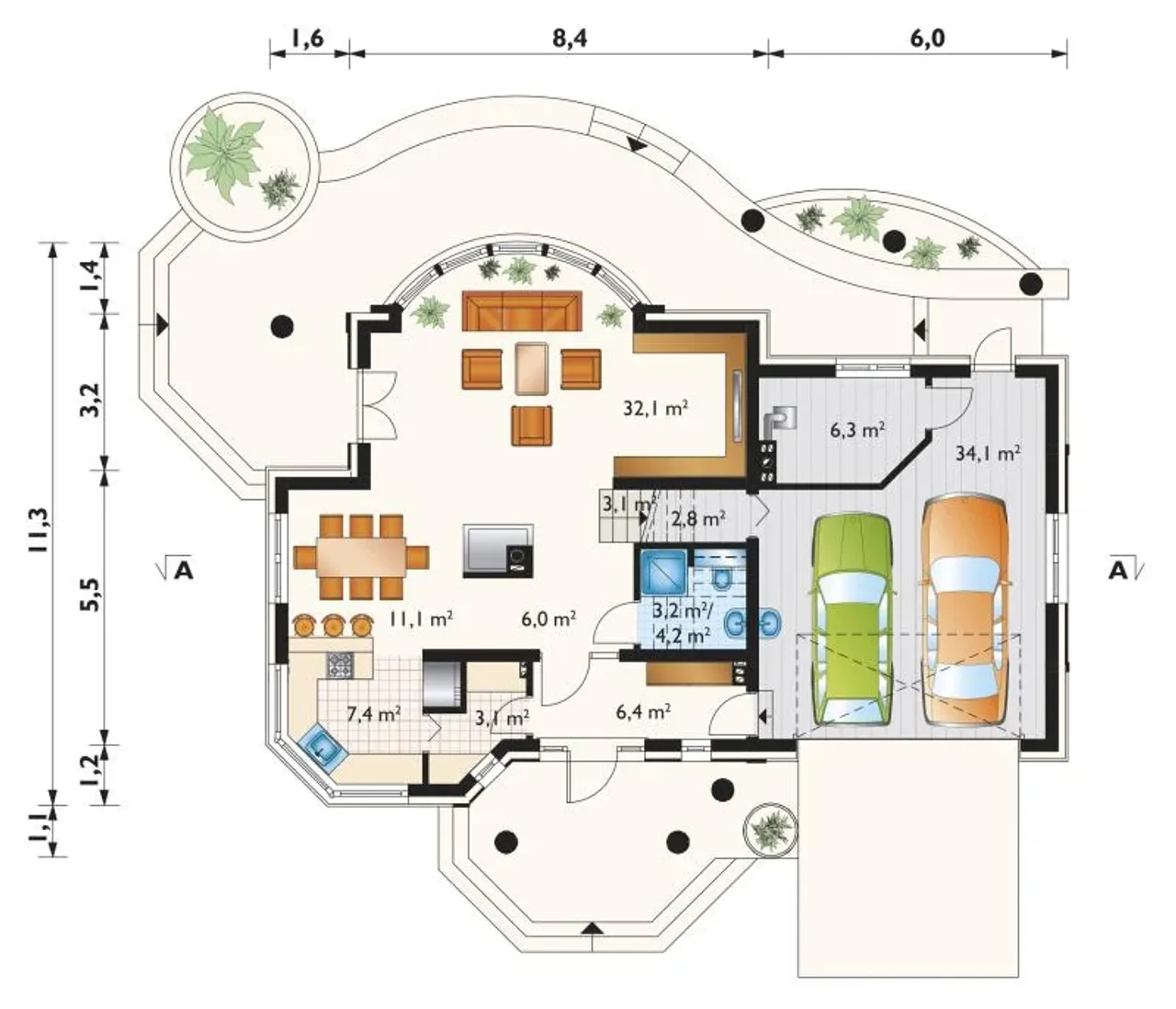

Rzuty gotowego projektu domu Heliotrop

Heliotrop
1. Pokój dzienny 32,10 m²
2. Jadalnia 11,10 m²
3. Kuchnia 7,40 m²
4. Sień 6,40 m²
5. Hol 6,00 m²
6. łazienka 3,20 (4,20) m²
7. Spiżarka 3,10 m²
8. Klatka schodowa 3,10 m²
9. Schowek 2,80 m²
10. Garaż 34,10 m²
11. Kotłownia 6,30 m²

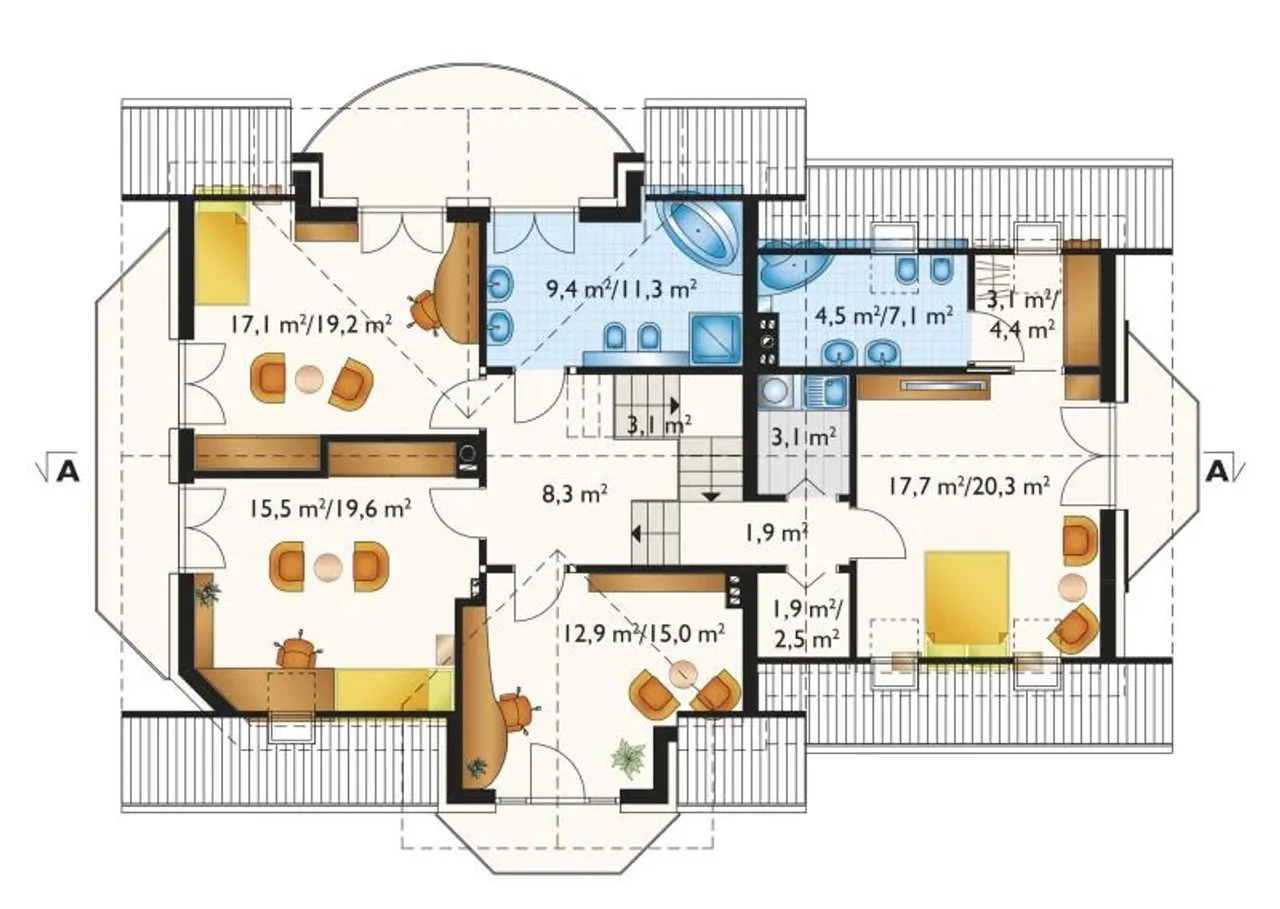

Heliotrop
1. Sypialnia 17,70 (20,30) m²
2. Pokój 17,10 (19,20) m²
3. Pokój 15,50 (19,60) m²
4. Gabinet 12,90 (15,00) m²
5. łazienka 9,40 (11,30) m²
6. Przedpokój 8,30 (8,30) m²
7. łazienka 4,50 (7,10) m²
8. Garderoba 3,10 (4,40) m²
9. Pralnia 3,10 (3,10) m²
10. Garderoba 1,90 (2,50) m²
11. Korytarz 1,90 (1,90) m²
12. Klatka schodowa 3,10 (3,10) m²
Heliotrop
Heliotrop

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Heliotrop

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Heliotrop

Parametry Techniczne gotowego projektu domu Heliotrop

Ilość pokoi 5
Pow. użytkowa 164.6 m²
Powierzchnia zabudowy 156.8 m²
Kondygnacje parterowy+poddasze
Garaż 2 stanowiska
Technologia murowany

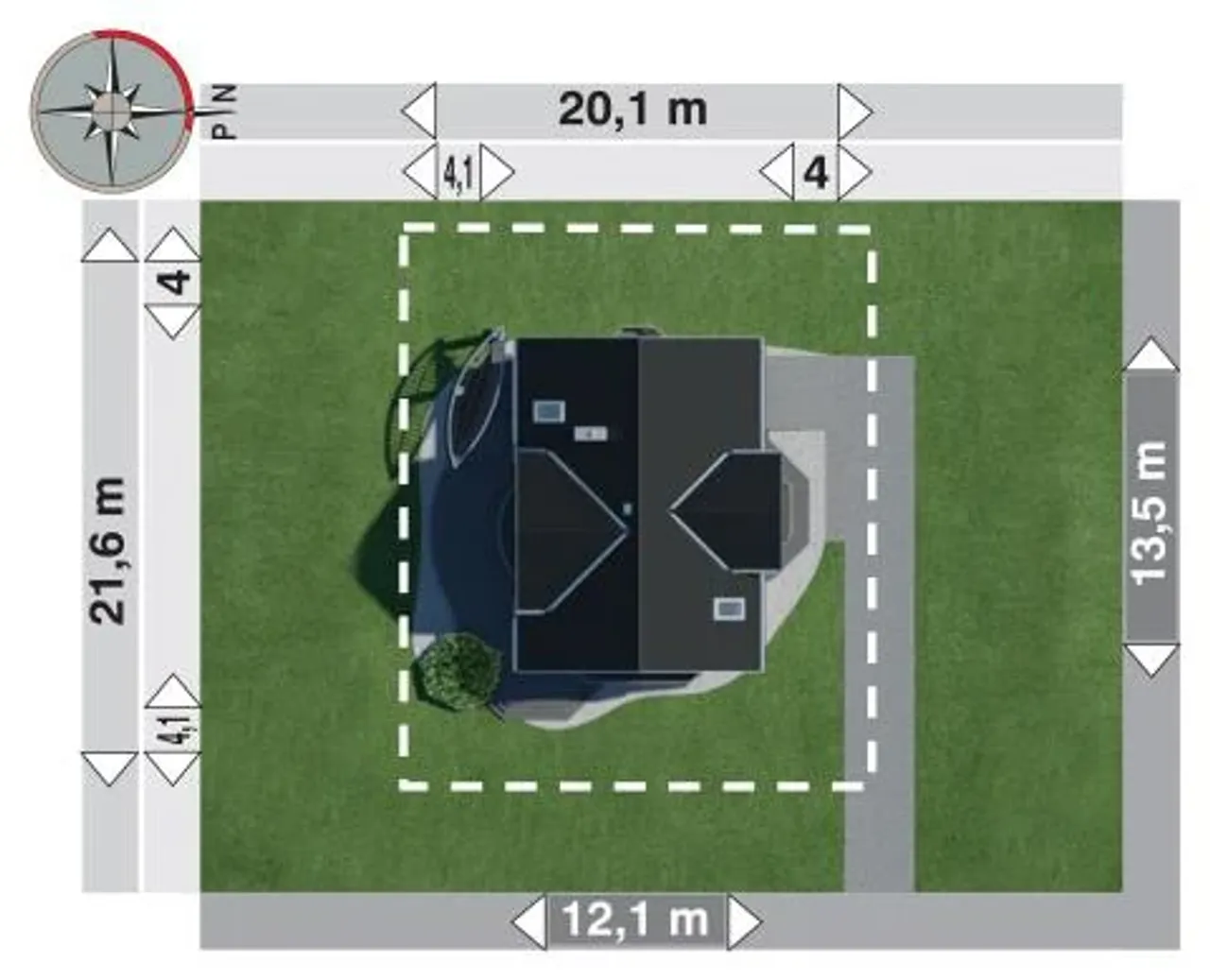

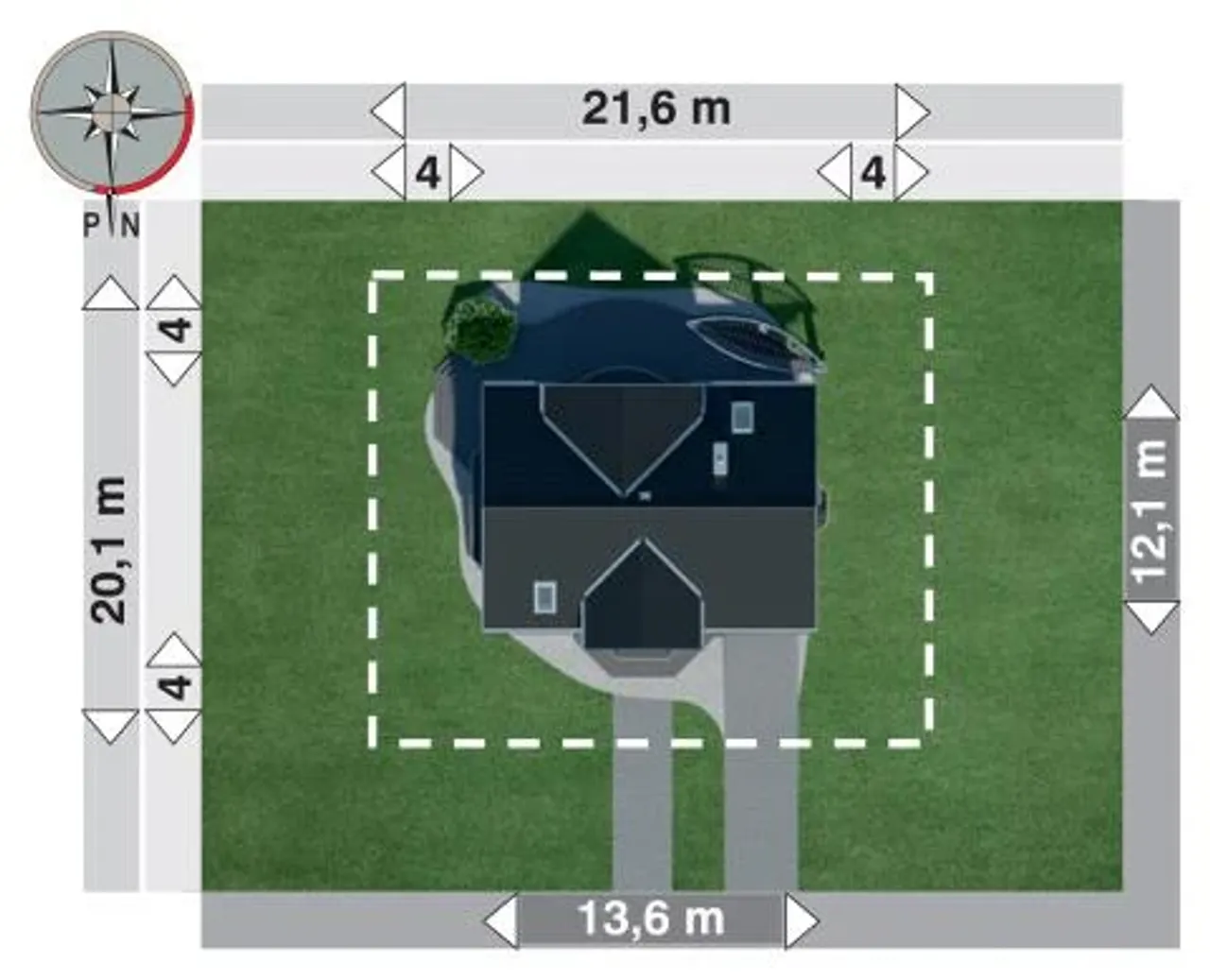

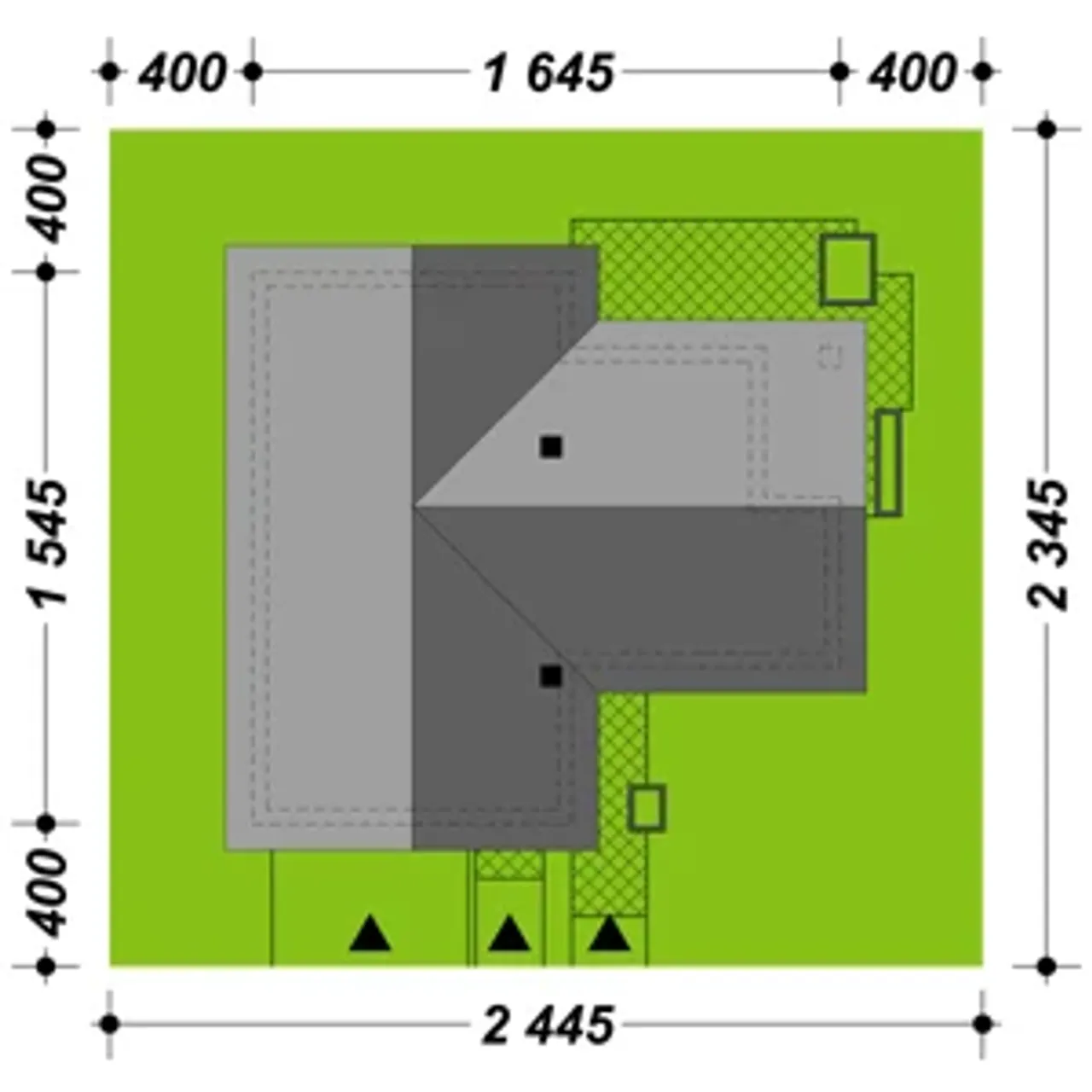

Szerokość działki 24 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Funkcje dodatkowe z pralnią
Kubatura 890 m³
Rodzaj dachu dwuspadowy
Powierzchnia dachu 271.1 m²
Przechowywanie w kuchni spiżarnia
Długość działki 22.5 m
Wysokość budynku 9 m
Styl budynku nowoczesny
Liczba łazieniek 3
Kominek kominek w projekcie
Strop żelbetowy
Szerokość budynku 16 m
Kotłownia duża kotłownia
Kąt nachylenia dachu 42 °
Kalenica równoległa do drogi
Długość budynku 12.5 m
Rodzaj garażu przyklejony
Piwnica bez podpiwniczenia
Koszty budowy 450-500 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

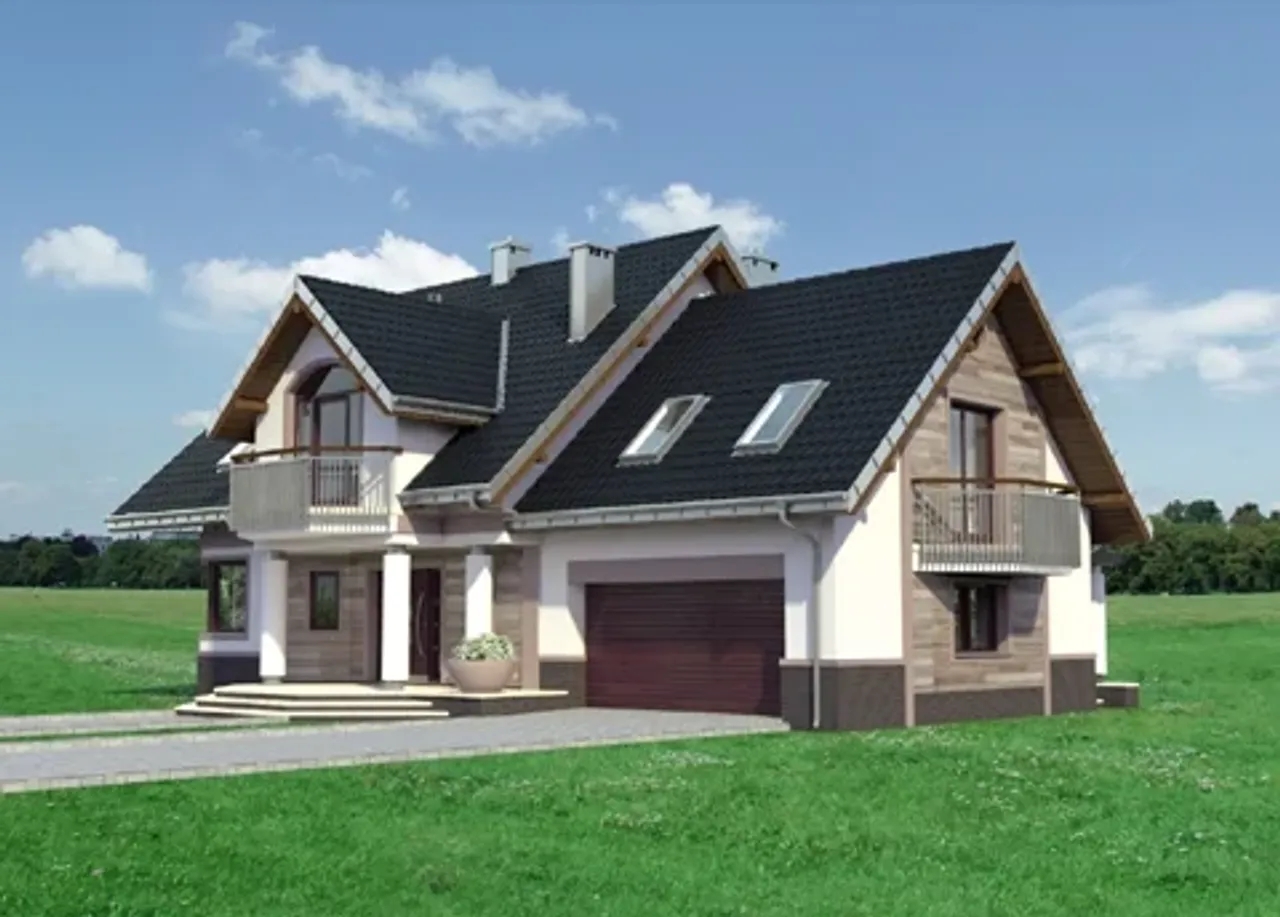

Opis projektu domu Heliotrop

Przedstawiony projekt domu o nazwie Heliotrop 1172-MC to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Heliotrop 1172-MC po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie znajdzie się miejsce garażowe dla dwóch samochodów. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 42 stopni nachylenia. Będzie to dom parterowy z użytkowym poddaszem, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

Technologia i konstrukcja: murowana – ceramika.; Ściany zewnętrzne: pustaki ceramiczne TERMOton ZCB Owczary gr. 25 cm + docieplenie (wełna lub styropian) gr. 15 cm.; Ściany wewnętrzne: pustaki ceramiczne TERMOton ZCB Owczary gr. 25 cm i 11,5 cm.; Strop: żelbetowy.; Konstrukcja dachu: drewniana, krokwiowo-płatwiowa.; Rodzaj schodów: żelbetowe.; Typ ogrzewania: kocioł na gaz lub pompa ciepła.; Aneks na paliwo stałe: dostępny.; Wykończenie: Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.; Elewacja: tynk firmy SICHER BAUTECHNIK, częściowo płytka klinkierowa firmy CERRAD.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Heliotrop

Stan surowy zamknięty 276000 zł
powierzchnia
Stan deweloperski 450000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
