    Gotowy projekt domu Elza Hera Solo (1927) (ID: 34688)

    4690 2026-01-18
    Elza Hera Solo (1927) - 181.9m²
    Dostawa w ciągu 3-10 dni
    Gwarantujemy najniższą cenę
    4690 zł
    (5090 zł brutto)
    TANIEJ 400 zł do 12.01.2026
    Najniższa cena z 30 dni przed obniżką: 4690 zł
    4690 2026-01-18
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    W cenie projektu:
    📣 GRATIS: WIERTARKA UDAROWA
    • Tablica + dziennik budowy
    • 16 projektów ogrodowych
    • Darmowa wysyłka (kurier, paczkomat, pobranie)
    • 30 dni na zwrot
    • Pozwolenie na zmiany z podpisem i pieczęcią autora
    • GRATIS: Wiertarka Udarowa
    22 299 20 00 (pn-nd 9.30 do 19.30)

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

    Rzuty gotowego projektu domu Elza Hera Solo (1927)

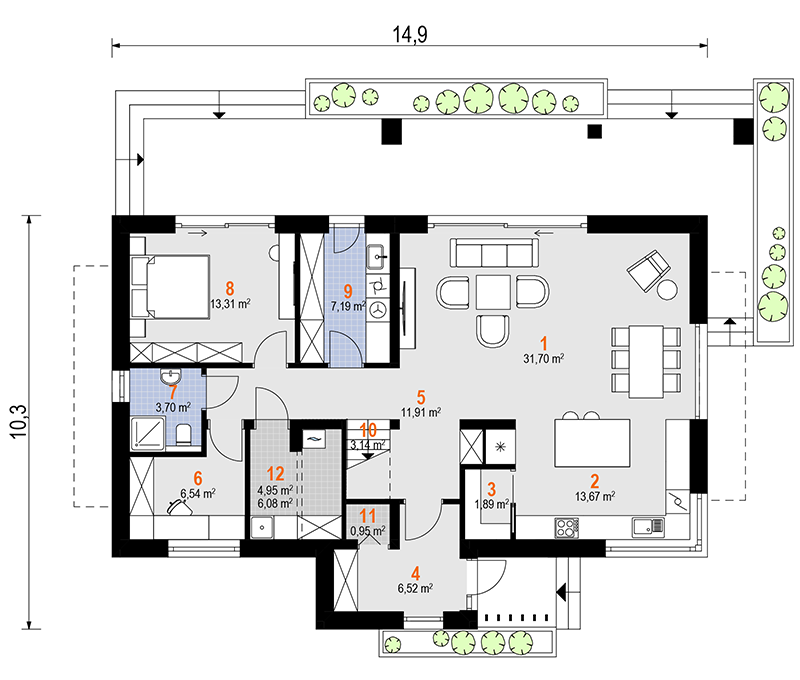

    Elza Hera Solo (1927) Rzut 1
    1. Pokój dzienny 31,70 m²
    2. Kuchnia 13,70 m²
    3. Spiżarnia 1,90 m²
    4. Sień 6,50 m²
    5. Hol 11,90 m²
    6. Gabinet 6,50 m²
    7. łazienka 3,70 m²
    8. Sypialnia 13,30 m²
    9. Pralnia 7,20 m²
    10. Klatka schodowa 3,10 m²
    11. Wnęka 1,00 m²
    12. Kotłownia 6,10 m²
    Zamawiam bezpłatne rysunki szczegółowe

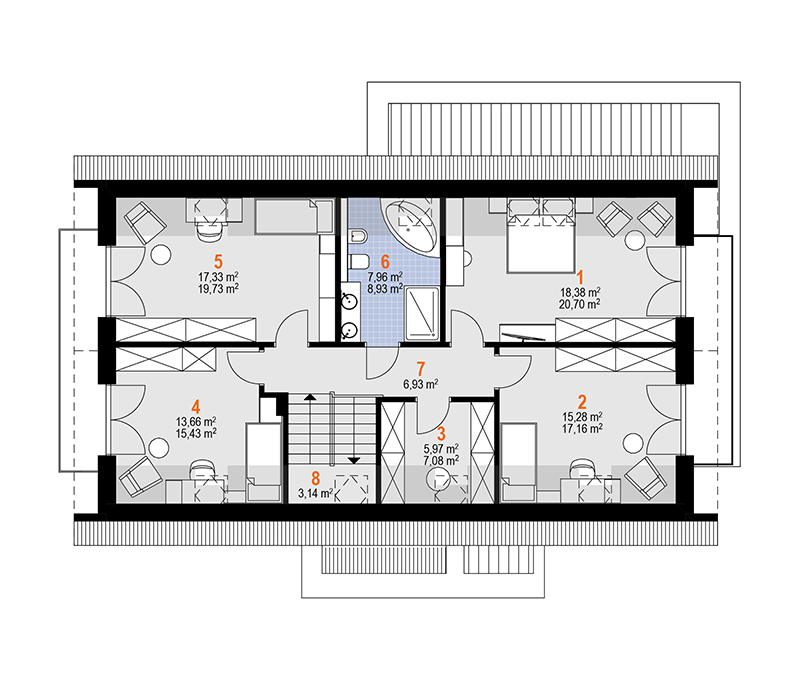

    Elza Hera Solo (1927) Rzut 2
    1. Sypialnia 18,40 (20,70) m²
    2. Pokój 15,30 (17,10) m²
    3. Garderoba 6,00 (7,10) m²
    4. Pokój 13,70 (15,40) m²
    5. Pokój 17,30 (19,70) m²
    6. łazienka 8,00 (8,90) m²
    7. Hol 6,90 m²
    8. Klatka schodowa 3,10 m²
    Zamawiam bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Elza Hera Solo (1927)

    Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Elza Hera Solo (1927)

    Parametry Techniczne gotowego projektu domu Elza Hera Solo (1927)

    Pow. użytkowa 181.9 m²
    Ilość pokoi 7
    Powierzchnia zabudowy 134.4 m²
    Kondygnacje parterowy+poddasze
    Garaż bez garażu
    Technologia murowany
    Szerokość działki 23.1 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Styl budynku nowoczesny
    Wysokość budynku 8.78 m
    Liczba łazieniek 2
    Kąt nachylenia dachu 40 °
    Szerokość budynku 14.9 m
    Rodzaj dachu dwuspadowy
    Kominek kominek opcjonalnie
    Długość budynku 10.3 m
    Piwnica bez podpiwniczenia
    Kubatura 846.73 m³
    Kalenica równoległa do drogi
    Powierzchnia dachu 197 m²
    Długość działki 19.7 m

    Nasze prawdziwe opinie z Google

    Dodatki do projektu Elza Hera Solo (1927)

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Elza Hera Solo (1927)

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



    Wersje gotowego projektu domu Elza Hera Solo (1927)

    TANIEJ O 400 zł
    4490 zł 4090 zł

    Elza (1753)

    powierzchnia 139.2 m²
    technologia murowany
    stanowisk w garażu 2 stanowiska
    kondygnacja parterowy+poddasze
    Zobacz projekt
    TANIEJ O 400 zł
    4290 zł 3890 zł

    Elza Sol (1806)

    powierzchnia 137.7 m²
    technologia murowany
    stanowisk w garażu 2 stanowiska
    kondygnacja parterowy+poddasze
    Zobacz projekt

    Komentarze / pytania do projektu domu Elza Hera Solo (1927)

    Michał

    Projekt domu Elza Hera Solo urzeka swoją nowoczesną estetyką. Przestronne okna zapewniają obfitość światła dziennego, podczas gdy dach przyciąga uwagę niebanalnym kształtem. Elegancka i minimalistyczna elewacja nadaje całości szyku. Wnętrza sprawiają wrażenie doskonale rozplanowanych, co podkreśla funkcjonalność projektu. Dom zdecydowanie przyciąga wzrok swoim unikalnym stylem. Rozważam zakup projektu i budowę tego domu.
