Gotowy projekt domu Elza Beta (ID: 30337)

138 m²

parterowy+poddasze

2 stanowiska

murowany

5090 2025-11-24

Elza Beta - 138m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

5090 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

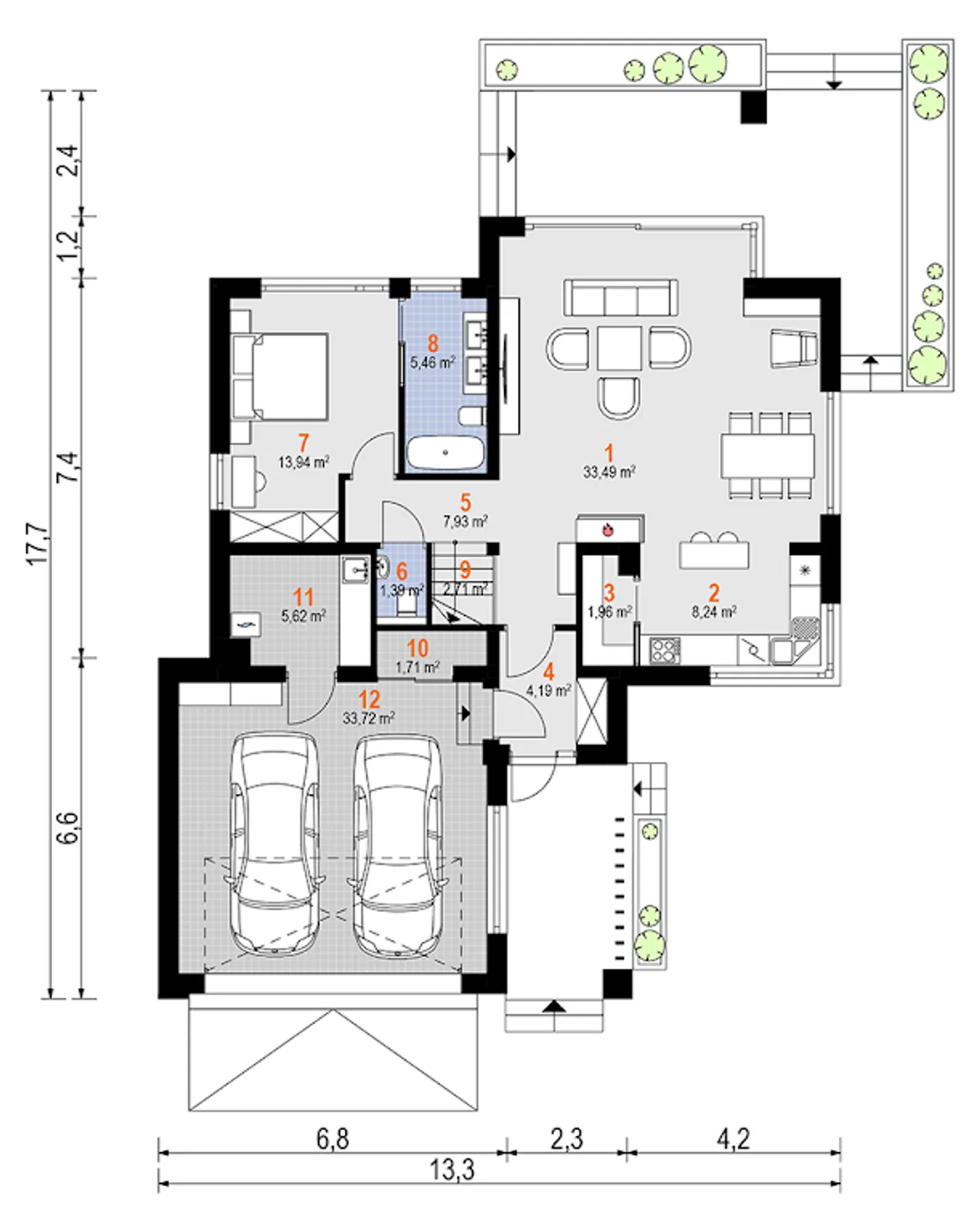

Rzuty gotowego projektu domu Elza Beta

1. Pokój dzienny	33,49 m²
2. Kuchnia	8,24 m²
3. Spiżarka	1,96 m²
4. Sień	4,19 m²
5. Hol	7,93 m²
6. Wc	1,39 m²
7. Sypialnia	13,94 m²
8. łazienka	5,46 m²
9. Klatka schodowa	2,70 m²
10. Wnęka	1,70 m²
11. Kotłownia	5,60 m²
12. Garaż	33,70 m²

Pobieram bezpłatne rysunki szczegółowe

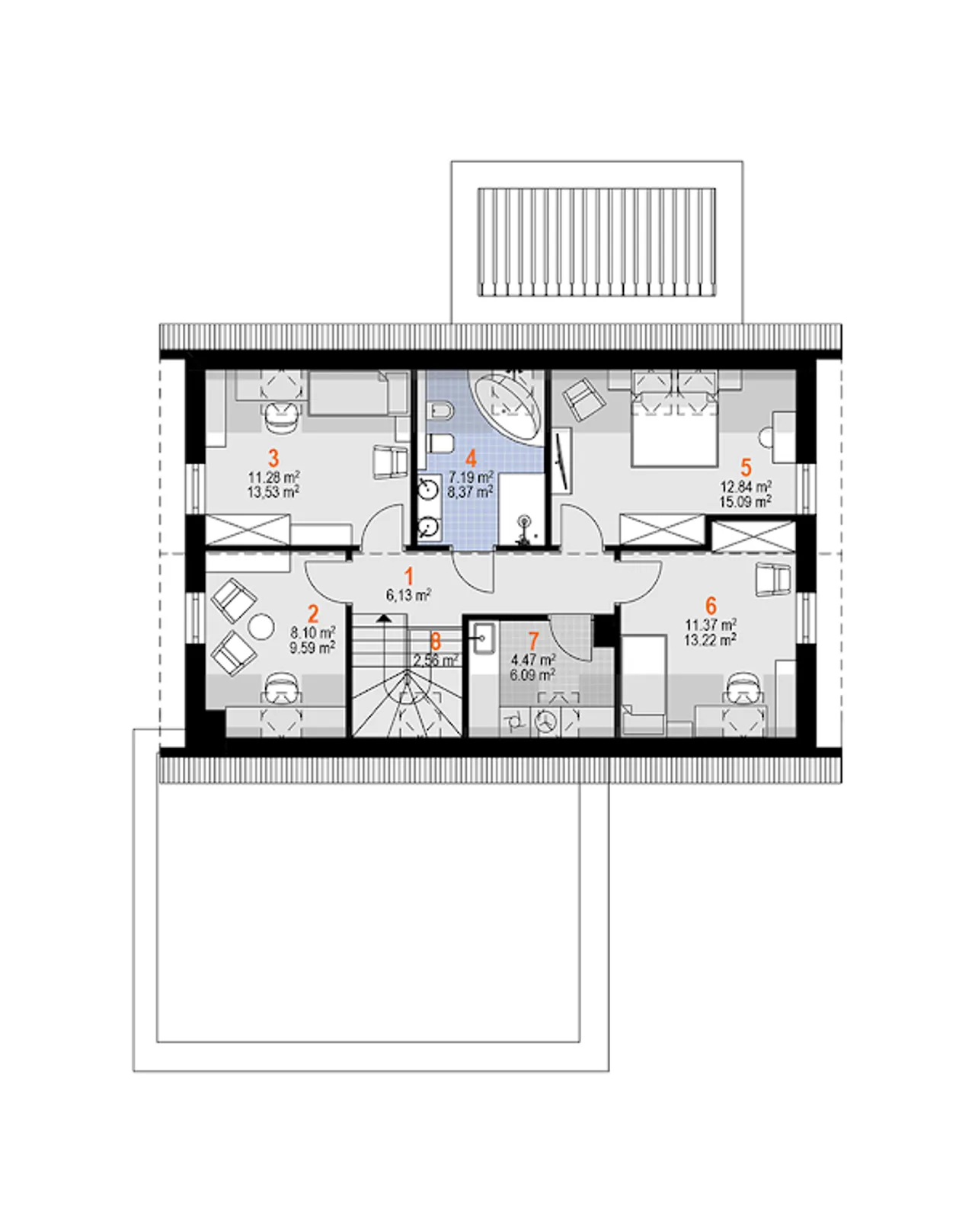

1. Przedpokój	6,13 (6,10) m²
2. Pokój	8,10 (9,60) m²
3. Pokój	11,28 (13,50) m²
4. łazienka	7,19 (8,40) m²
5. Sypialnia	12,84 (15,10) m²
6. Pokój	11,37 (13,20) m²
7. Pralnia	4,47 (6,10) m²
8. Klatka schodowa	2,60 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Elza Beta

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Elza Beta

Parametry Techniczne gotowego projektu domu Elza Beta

Pow. użytkowa 138 m²

Powierzchnia zabudowy 149.2 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

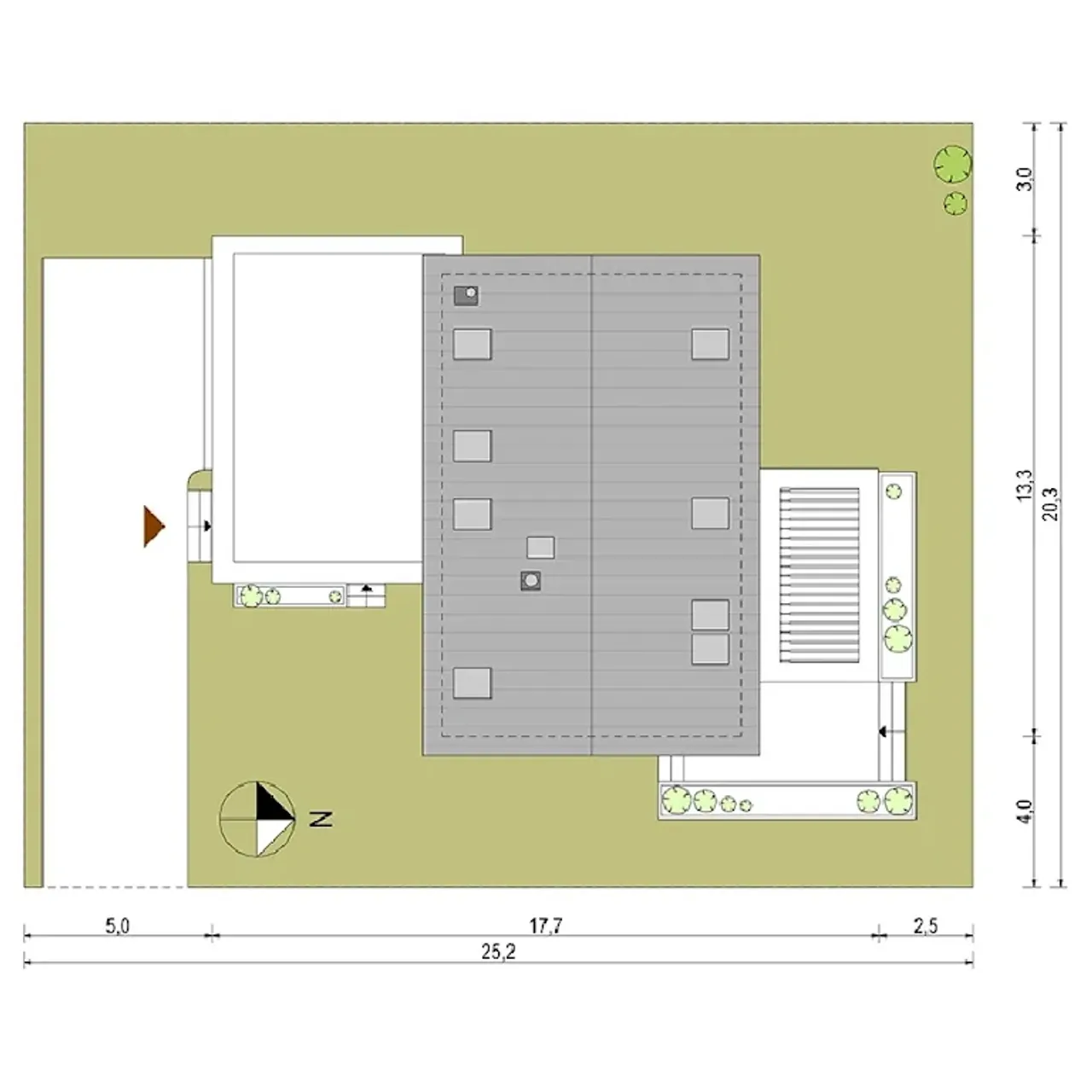

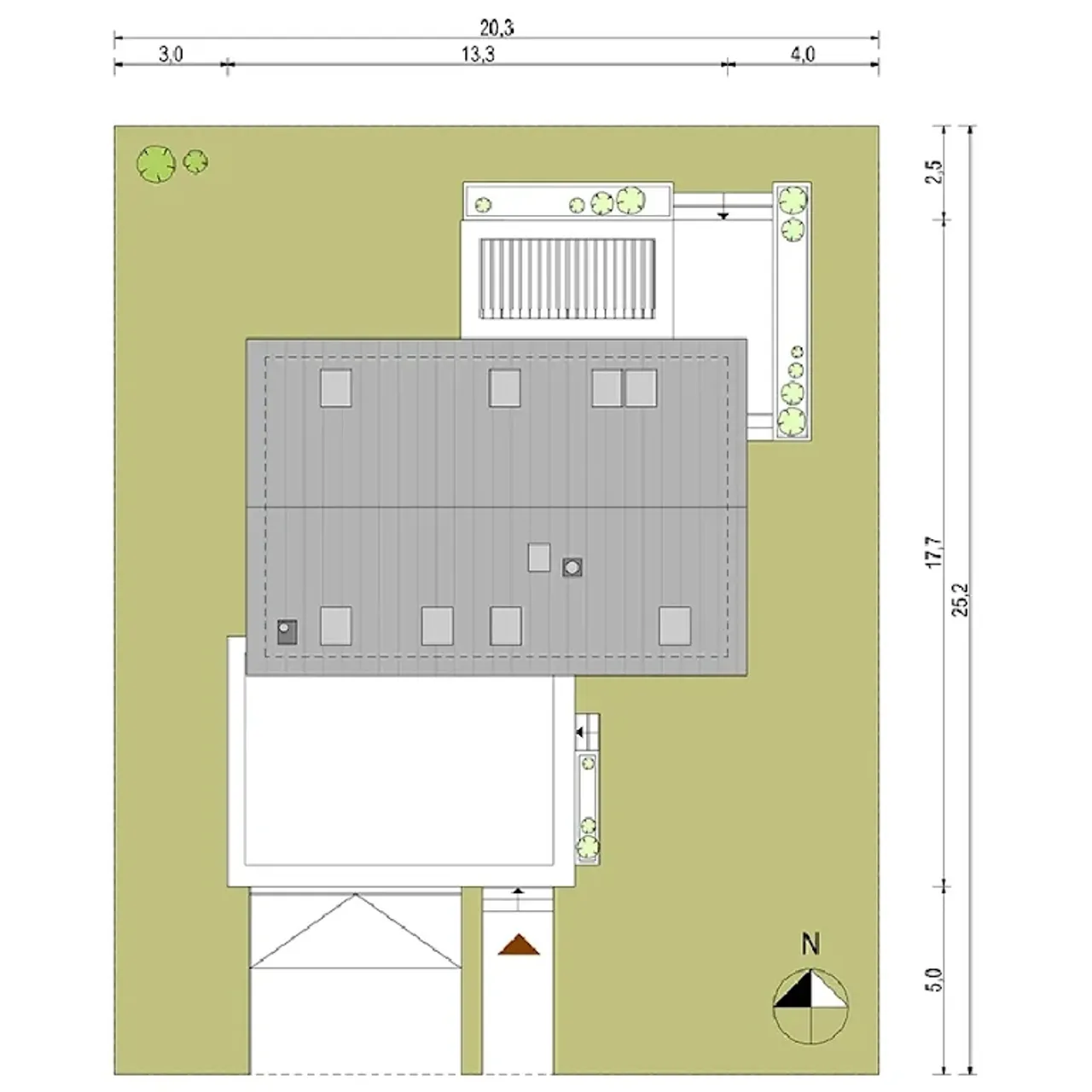

Szerokość działki 20.3 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 114.8 m²

Długość działki 25.2 m

Wysokość budynku 8.19 m

Styl budynku nowoczesny

Strop żelbetowy

Kalenica równoległa do drogi

Szerokość budynku 13.3 m

Kominek kominek opcjonalnie

Kąt nachylenia dachu 40 °

Długość budynku 17.7 m

Rodzaj garażu z przodu

Piwnica bez podpiwniczenia

Kubatura 627.95 m³

Rodzaj dachu dwuspadowy

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 138 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Powierzchnia dachu 114.8 m²

Wysokość budynku 8.19 m

Strop żelbetowy

Szerokość budynku 13.3 m

Kąt nachylenia dachu 40 °

Rodzaj garażu z przodu

Kubatura 627.95 m³

Koszty budowy 350-400 tys., tylko z kosztorysem

Powierzchnia zabudowy 149.2 m²

Garaż 2 stanowiska

Szerokość działki 20.3 m

Typ domu jednorodzinny całoroczny

Długość działki 25.2 m

Styl budynku nowoczesny

Kalenica równoległa do drogi

Kominek kominek opcjonalnie

Długość budynku 17.7 m

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Nasze prawdziwe opinie z Google

Opis projektu domu Elza Beta

Technologia wykonania:

Wersja technologiczna: murowana – beton komórkowy.
Izolacja termiczna ścian zewnętrznych: Termo Organika TERMONIUM FASADA / alternatywnie płyta termPIR AL/ETX.
Strop: żelbetowy monolityczny.
Typ schodów: płytowe żelbetowe.
Konstrukcja dachu: drewniana krokwiowo-jętkowa.
Pokrycie dachowe: blacha na rąbek stojący Ruukki.
Typ ogrzewania: Kocioł na gaz.
Dostępna wersja z paliwem gazowym: Tak.
Dostępna wersja z pompą ciepła: Tak.
Ściany zewnętrzne: 24 cm beton komórkowy Solbet Optimal.
Ściany wewnętrzne: 24 cm beton komórkowy Solbet Optimal.
Ściany wewnętrzne działowe: 12 cm beton komorkówy Solbet Optimal.
Wentylacja: mechaniczna Heatpex.
