139.2 m²

parterowy+poddasze

2 stanowiska

murowany

Gotowy projekt domu Elza

ID: 25095

4140 2025-10-10

TANIEJ 350 zł

Projekt zgodny z aktualnymi przepisami WT2021

4140 zł

(4490 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4121 zł

4140 2025-10-10

Promocja GRATISOWA do 03.10.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

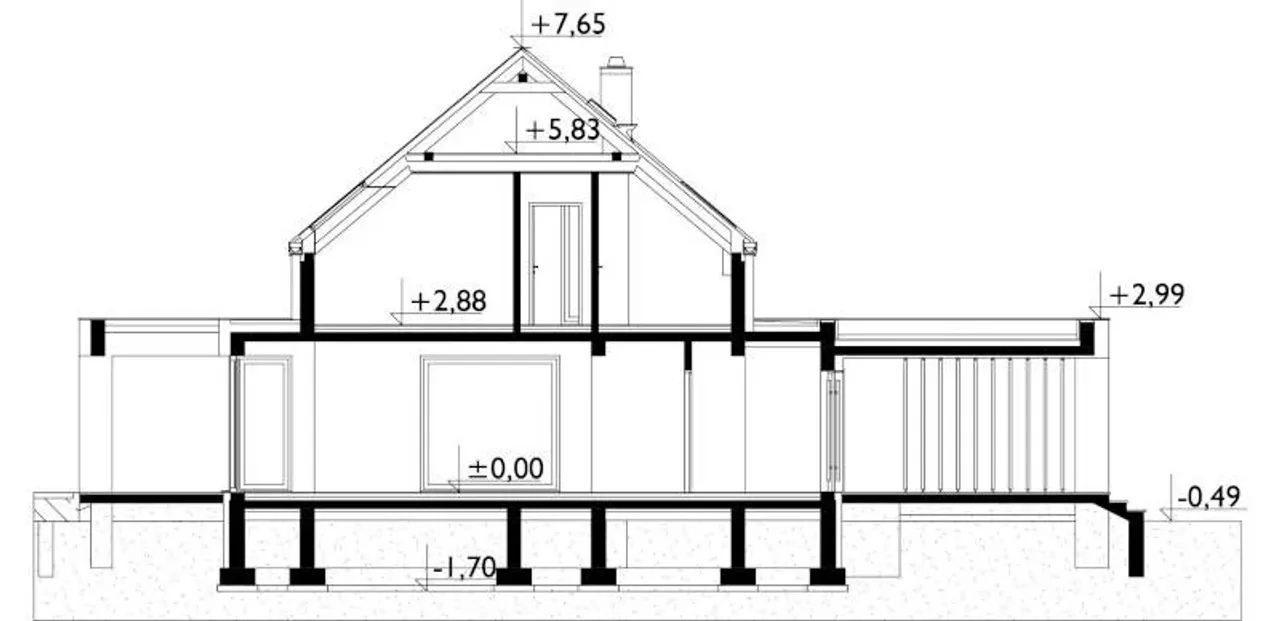

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

4140.00zł

Rzuty gotowego projektu domu Elza

Pobieram bezpłatne rysunki szczegółowe

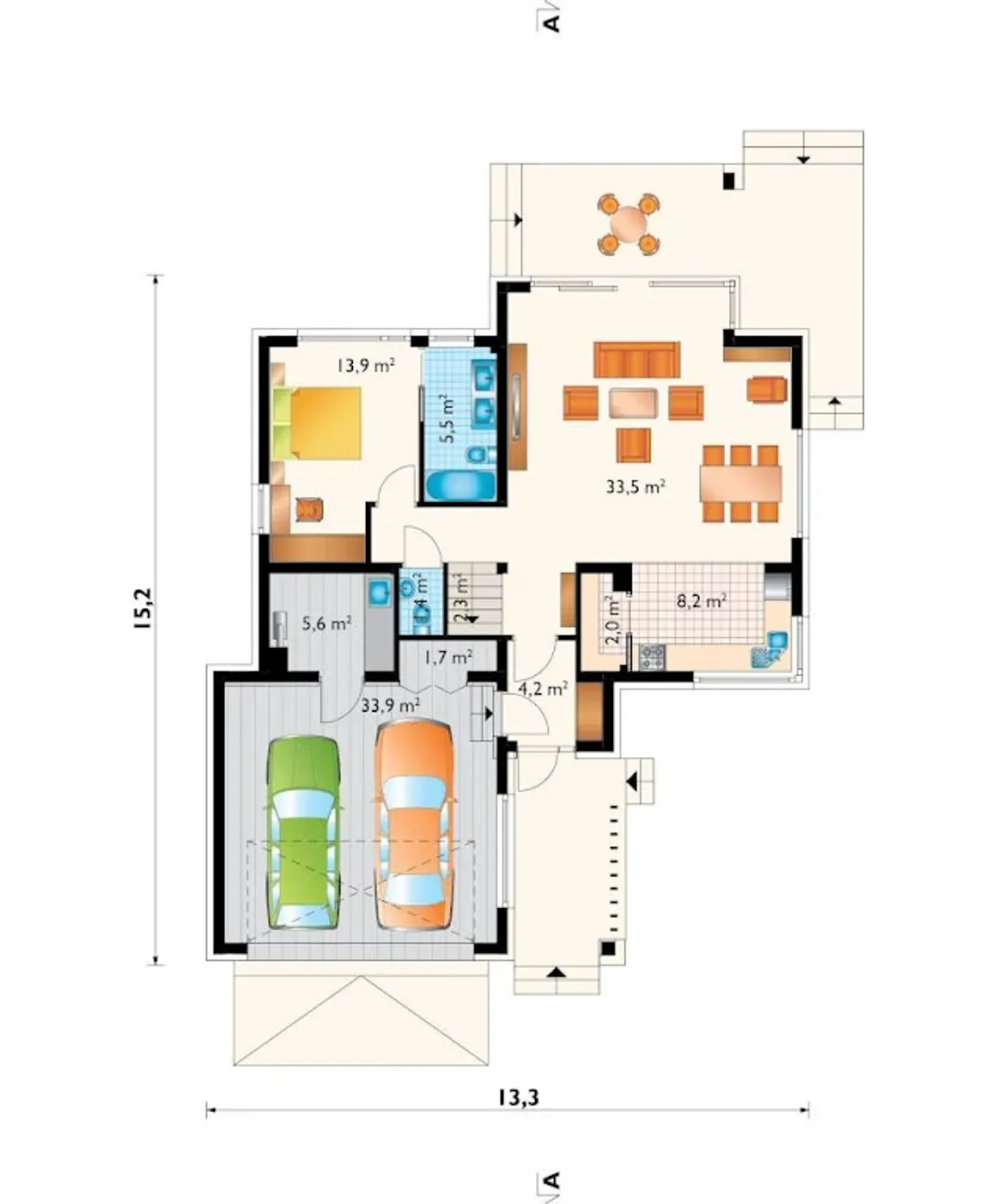

1. Wiatrołap	4,20 m²
2. Hol	8,10 m²
3. Klatka schodowa	2,30 m²
4. Kuchnia	8,20 m²
5. Spiżarka	2,00 m²
6. łazienka	5,50 m²
7. Pokój dzienny	33,50 m²
8. Sypialnia	13,90 m²
9. Wc	1,40 m²
10. Kotłownia	5,60 m²
11. Wnęka	1,70 m²
12. Garaż	33,90 m²

Pobieram bezpłatne rysunki szczegółowe

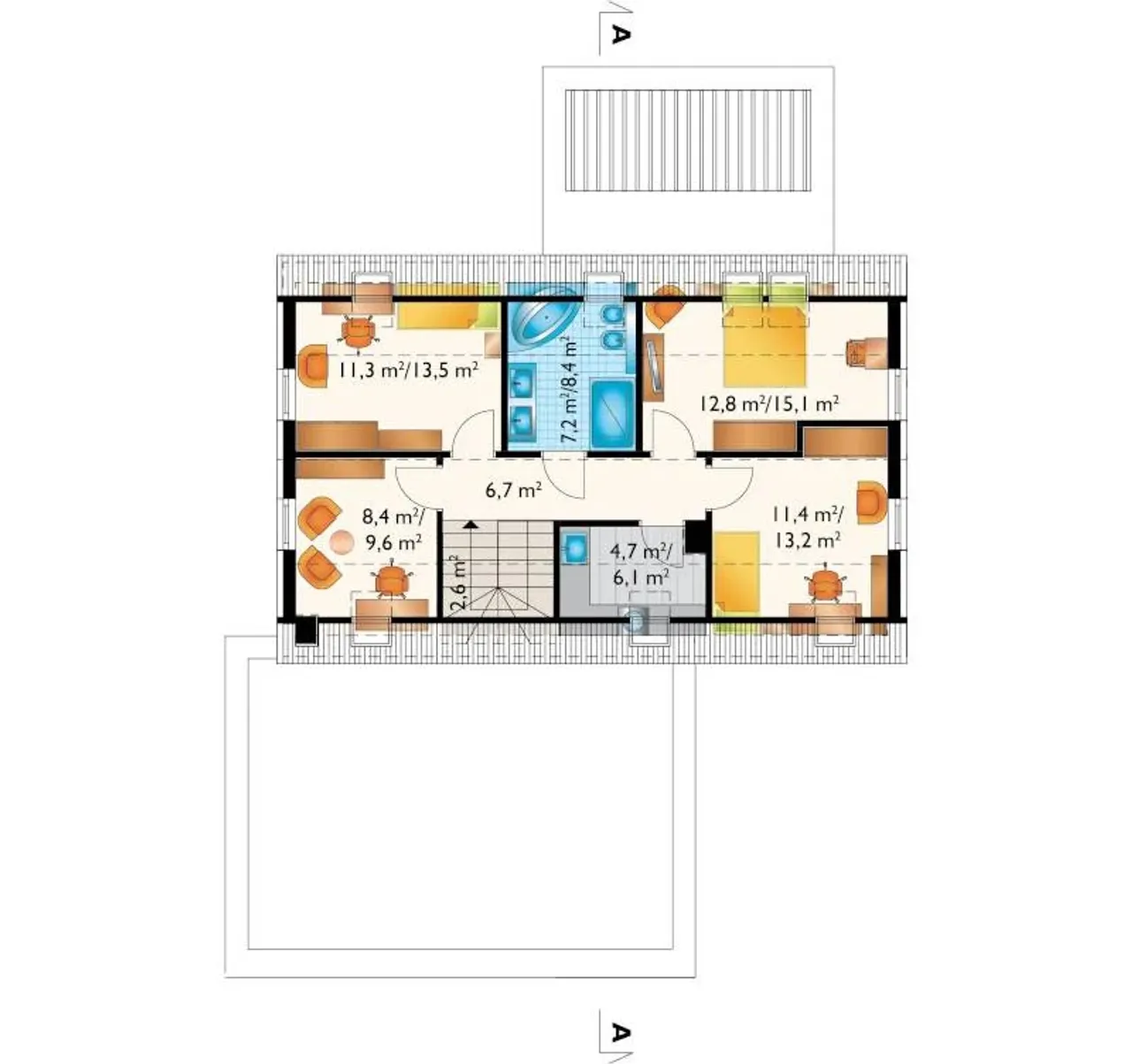

1. Klatka schodowa	2,60 (2,60) m²
2. Korytarz	6,70 (6,70) m²
3. łazienka	7,20 (8,40) m²
4. Pokój	11,40 (13,20) m²
5. Pokój	12,80 (15,10) m²
6. Pokój	11,30 (13,50) m²
7. Pokój	8,40 (9,60) m²
8. Pralnia	4,70 (6,10) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Elza

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Elza

Parametry Techniczne gotowego projektu domu Elza

Pow. użytkowa 139.2 m²

Ilość pokoi 6

Powierzchnia zabudowy 149.1 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

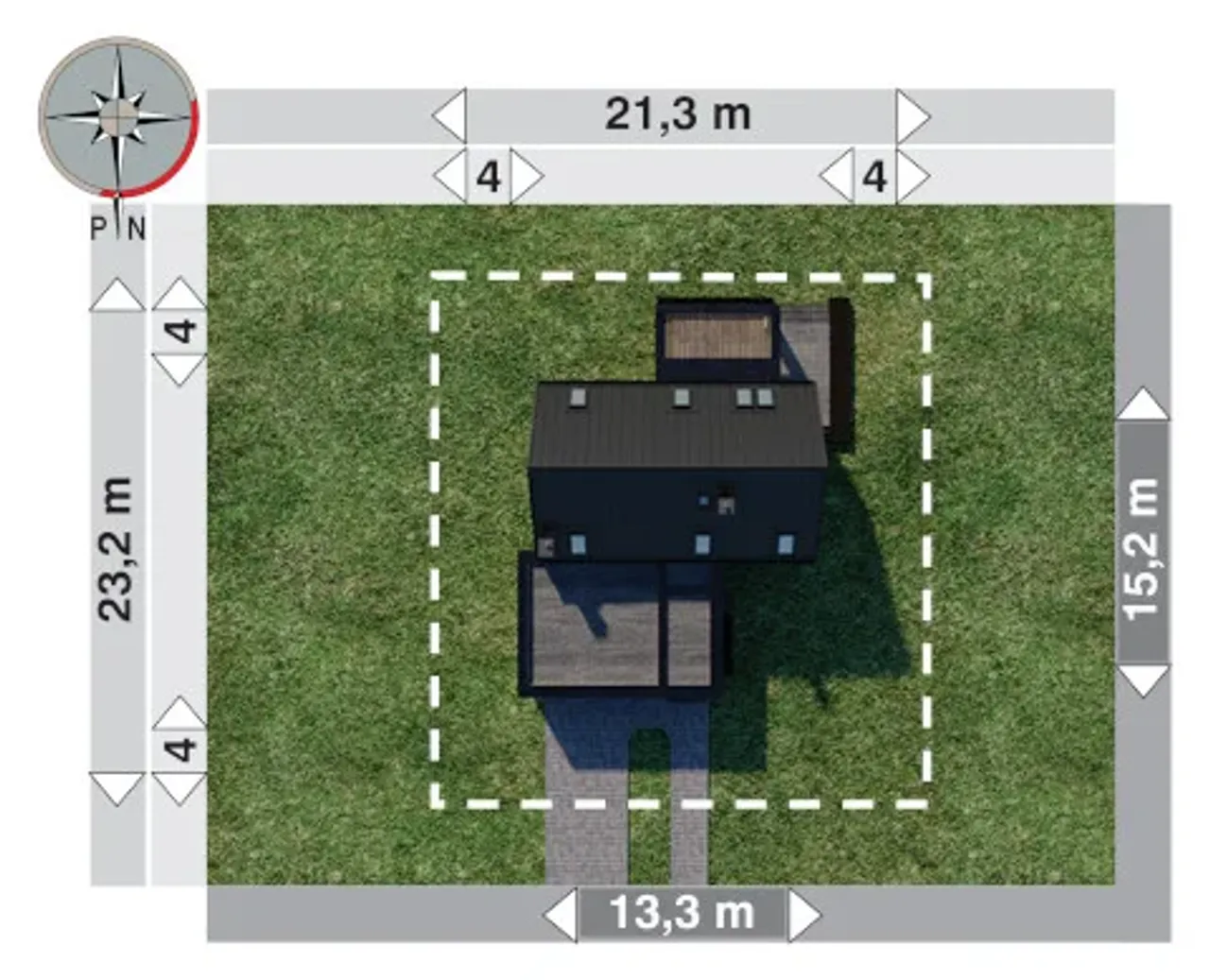

Szerokość działki 21.3 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 7.65 m

Przechowywanie w kuchni spiżarnia

Bryła budynku plan litery L

Styl budynku nowoczesny

Liczba łazieniek 2

Szerokość budynku 13.3 m

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Strop żelbetowy

Długość budynku 15.2 m

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 629.2 m³

Rodzaj garażu z przodu

Funkcje dodatkowe z pralnią

Powierzchnia dachu 115 m²

Rodzaj dachu dwuspadowy

Długość działki 23.2 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 139.2 m²

Powierzchnia zabudowy 149.1 m²

Garaż 2 stanowiska

Szerokość działki 21.3 m

Typ domu jednorodzinny całoroczny

Przechowywanie w kuchni spiżarnia

Styl budynku nowoczesny

Szerokość budynku 13.3 m

Kąt nachylenia dachu 40 °

Długość budynku 15.2 m

Kalenica równoległa do drogi

Rodzaj garażu z przodu

Powierzchnia dachu 115 m²

Długość działki 23.2 m

Ilość pokoi 6

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Wysokość budynku 7.65 m

Bryła budynku plan litery L

Liczba łazieniek 2

Kominek kominek w projekcie

Strop żelbetowy

Piwnica bez podpiwniczenia

Kubatura 629.2 m³

Funkcje dodatkowe z pralnią

Rodzaj dachu dwuspadowy

Koszty budowy 350-400 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Elza

Technologia wykonania:

Ściany zewnetrzne: SOLBET bloczki beton komórkowy gr. 24cm + docieplone Termo Organika TERMONIUM FASADA gr. 15cm.
Ściany wewnetrzne konstrukcyjne: SOLBET bloczki beton komórkowy gr. 24cm działowe: SOLBET bloczki beton komórkowy gr. 10/12cm.
Strop: żelbetowy.
Konstrukcja dachu: krokwiowo-jętkowa.
Pokrycie dachu: blacha na rąbek Ruukki Classic M.
Elewacje: Termo Organika GOLD TO-TSG tynk silikonowy.
Ogrzewanie: kocioł na gaz.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Elza

Stan surowy zamknięty 229000 zł

Stan deweloperski 374000 zł

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Elza

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

Zachęcamy do zakupu dodatkowego egzemplarza dokumentacji projektowej. Posiadanie więcej niż jednego egzemplarza często okazuje się przydatne, szczególnie po złożeniu projektu do urzędu, kiedy potrzebny jest łatwy dostęp do dokumentacji. Dodatkowy egzemplarz projektu przydaje się architektowi adaptującemu, projektantowi wnętrz oraz ekipie budowlanej. Może być też użyteczny do oszacowania kosztów i planowania budowy. Oferujemy atrakcyjną cenę, co sprawia, że warto rozważyć jego zakup już na etapie kupna projektu, aby zaoszczędzić czas i uniknąć opóźnień w realizacji domu. Dodatkowy egzemplarz obejmuje projekt architektoniczno-budowlany i techniczny. Pamiętaj, że dodatkowy egzemplarz dostępny jest tylko dla klientów zamawiających nowy projekt lub dokupujących dodatek do już posiadanego. Można kupić maksymalnie jeden dodatkowy egzemplarz.
