95.07 m²
parterowy+poddasze
bez garażu
murowany
Możliwy dłuzszy czas realizacji
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

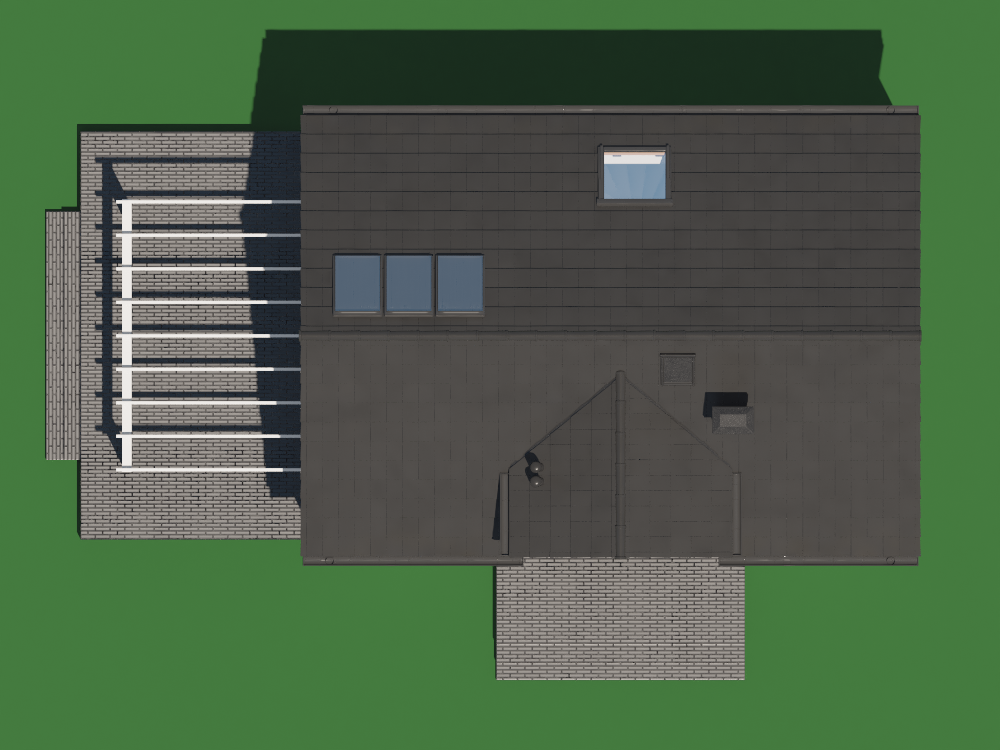

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

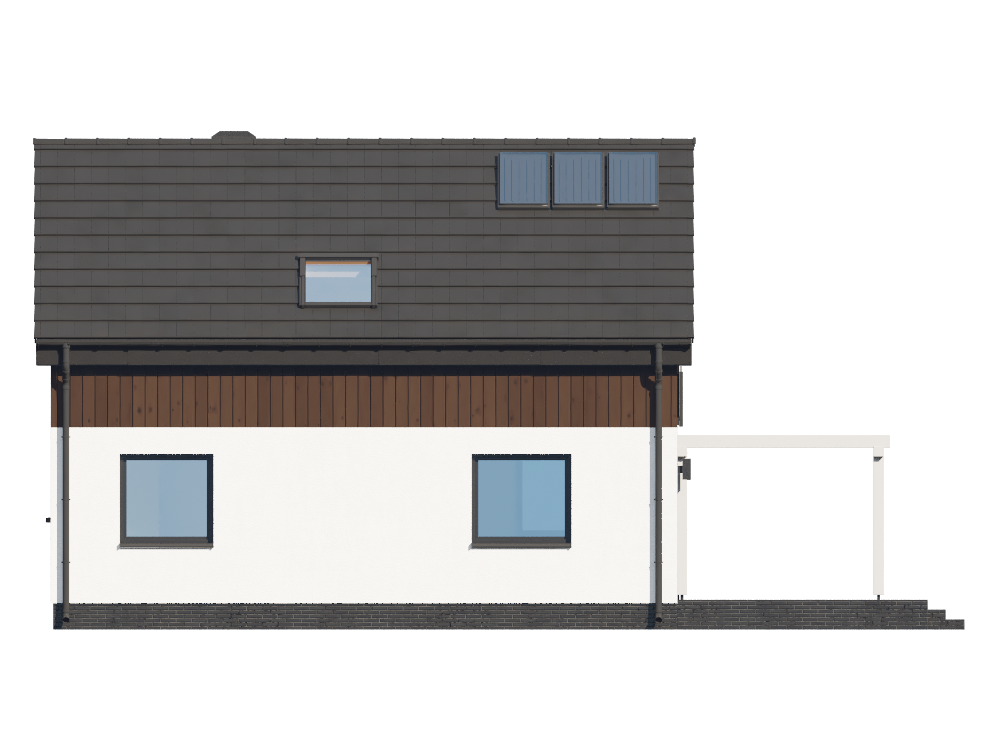

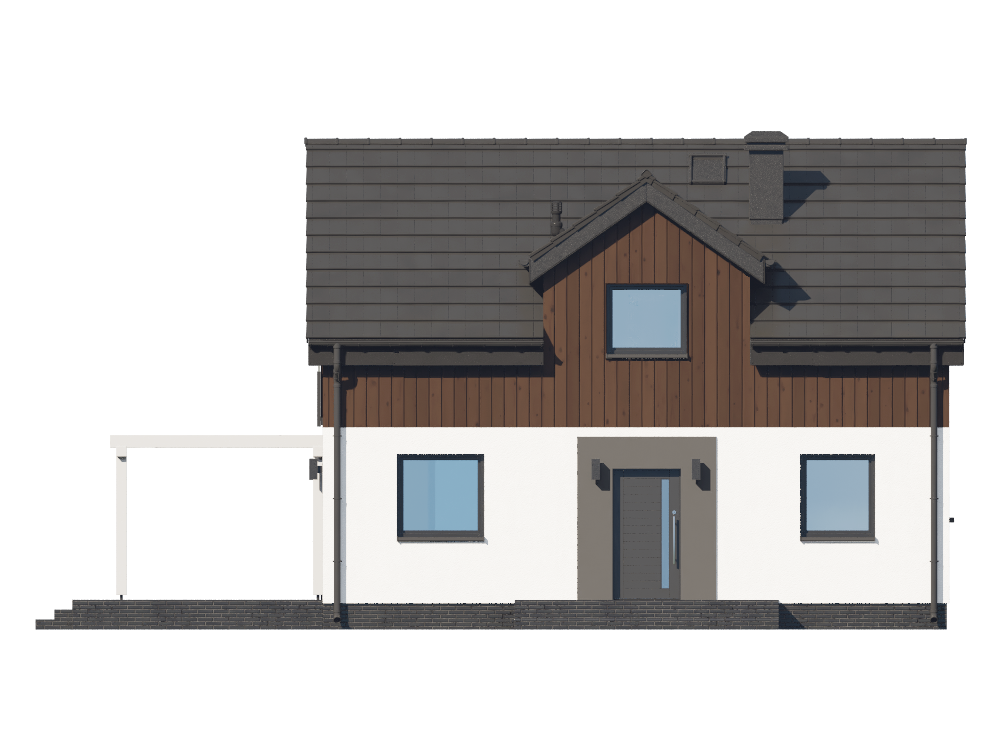

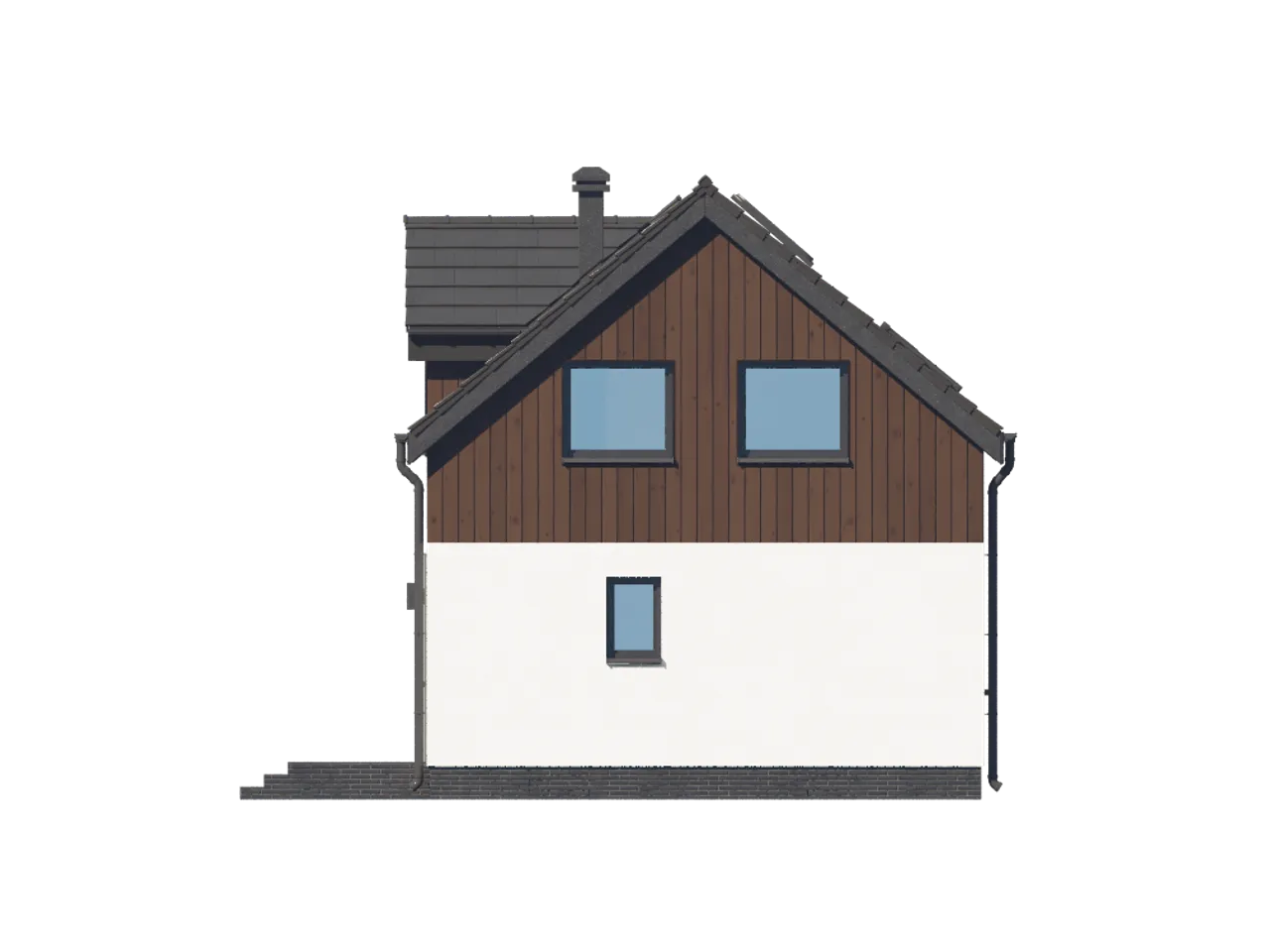

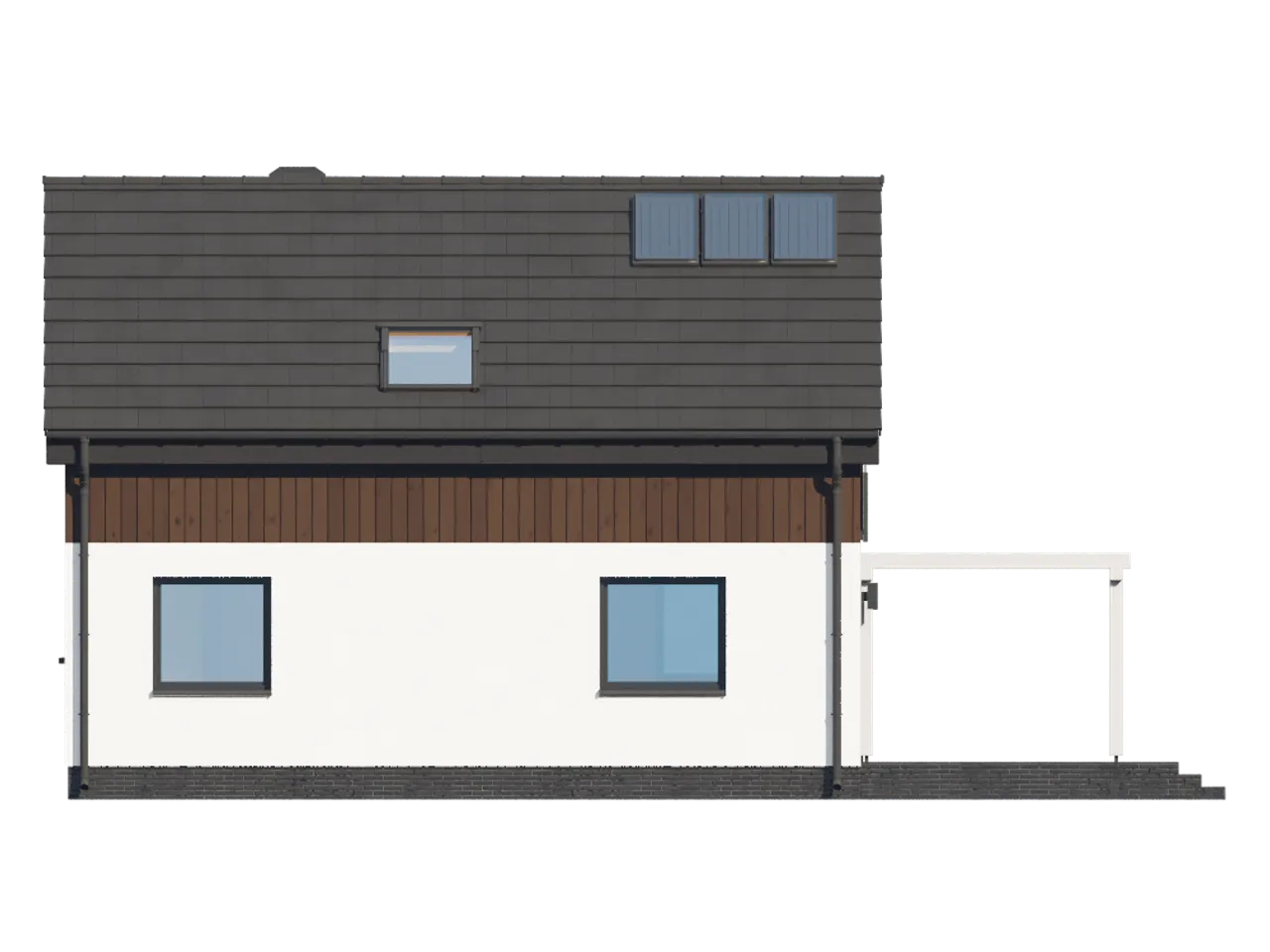

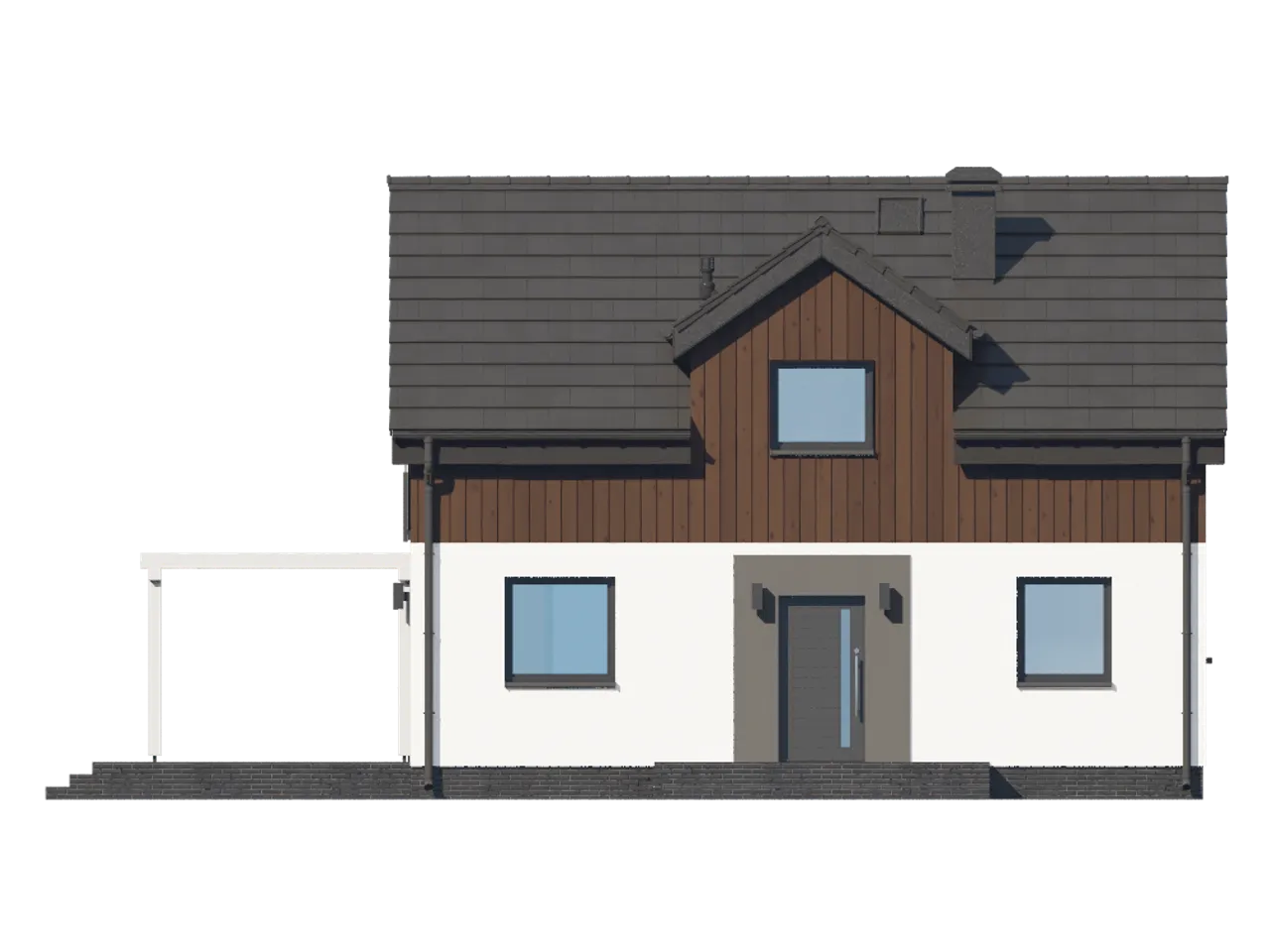

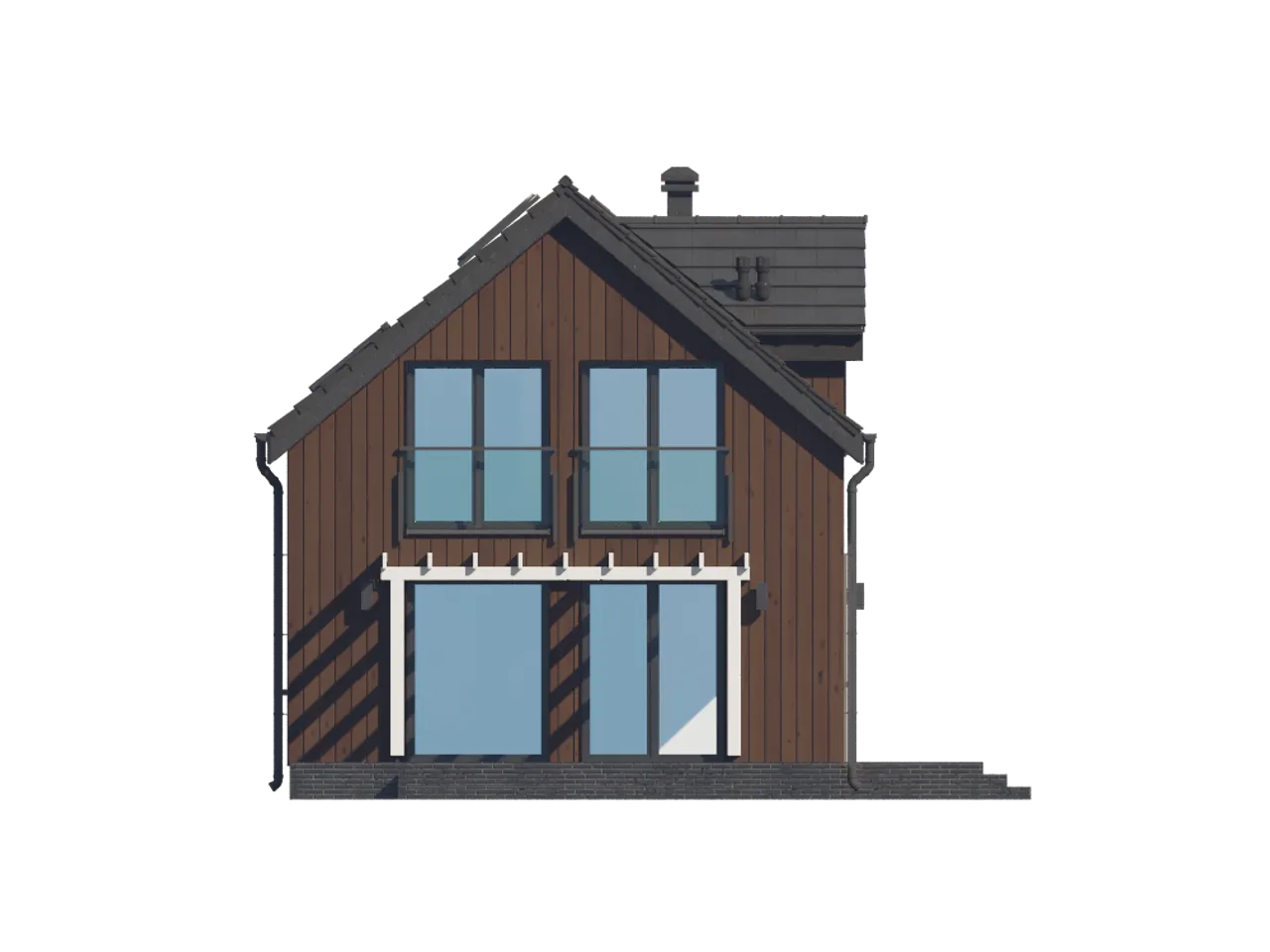

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

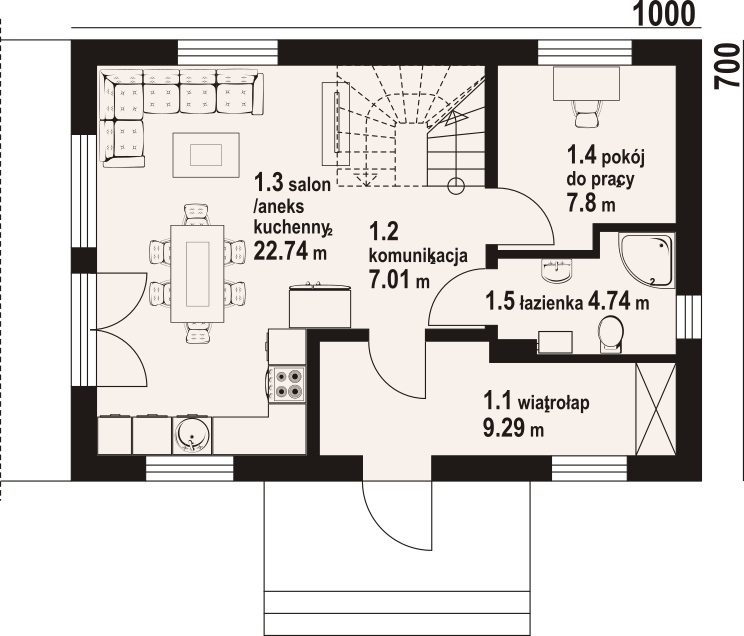

| 1. Wiatrołap | 9,29 m² |
| 2. Komunikacja | 7,01 m² |
| 3. Salon z aneksem kuchennym | 22,74 m² |
| 4. Pokój | 7,80 m² |
| 5. łazienka | 4,74 m² |

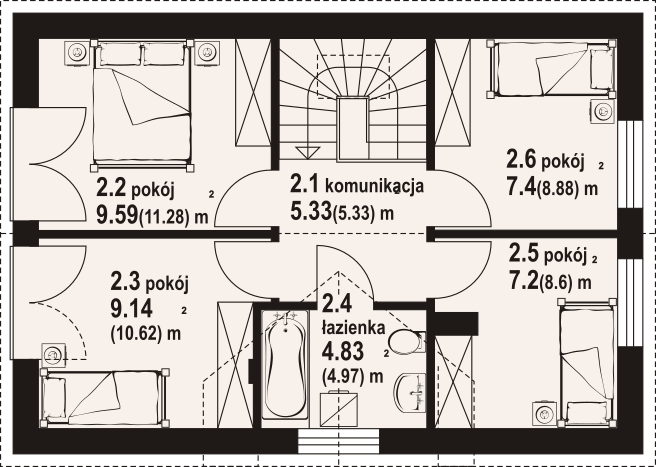

| 1. Komunikacja | 5,33 m² |
| 2. Pokój | 9,59 m² |
| 3. Pokój | 9,14 m² |
| 4. łazienka | 4,83 m² |
| 5. Pokój | 7,20 m² |
| 6. Pokój | 7,40 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Żarki bb 70
| Pow. użytkowa 95.07 m² |
| Powierzchnia zabudowy 70 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 18 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Bryła budynku prosta bryła |
| Długość działki 15 m |
| Styl budynku nowoczesny |
| Kąt nachylenia dachu 40 ° |
| Kalenica równoległa do drogi |
| Kubatura 340 m³ |
| Rodzaj dachu dwuspadowy |
| Kominek kominek opcjonalnie |
| Ogrzewanie gaz |
| Powierzchnia dachu 102 m² |
| Piwnica bez podpiwniczenia |
| Wysokość budynku 7.97 m |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Pow. użytkowa 95.07 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Bryła budynku prosta bryła |
| Styl budynku nowoczesny |
| Kalenica równoległa do drogi |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz |
| Piwnica bez podpiwniczenia |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Powierzchnia zabudowy 70 m² |
| Garaż bez garażu |
| Szerokość działki 18 m |
| Typ domu jednorodzinny całoroczny |
| Długość działki 15 m |
| Kąt nachylenia dachu 40 ° |
| Kubatura 340 m³ |
| Kominek kominek opcjonalnie |
| Powierzchnia dachu 102 m² |
| Wysokość budynku 7.97 m |
gaz
Szukasz ekonomicznego i funkcjonalnego projektu domu całorocznego? Projekt Żarki bb 70 powstał z myślą o rodzinach doceniających prostotę rozwiązań architektonicznych i nowoczesny styl, sprawdzający się zarówno na wąskiej, jak i większej działce.
Stworzony w technologii murowanej dom bez garażu, o prostej bryle i dwuspadowym dachu o kącie nachylenia 40°, łączy klasyczną estetykę z praktycznością. Kalenica równoległa do drogi i opcjonalny kominek dają możliwości elastycznego dopasowania wnętrza do indywidualnych potrzeb domowników.
Projekt domu Żarki bb 70 został opracowany dla zwolenników praktycznych rozwiązań architektonicznych. Prosta bryła budynku pozytywnie wpływa na budżet inwestycji, przyspieszając proces powstawania domu i optymalizując zużycie materiałów. Nowoczesny dwuspadowy dach o kącie 40° sprawdzi się niezawodnie w polskich warunkach klimatycznych, ułatwiając odprowadzanie śniegu czy wody.
Brak garażu i podpiwniczenia pozwala na skuteczniejsze zagospodarowanie dostępnej powierzchni mieszkalnej. Parterowa kondygnacja z poddaszem użytkowym daje szerokie perspektywy do personalizacji rozkładu - idealne rozwiązanie dla dynamicznie zmieniających się potrzeb rodziny. Kalenica równoległa do drogi ułatwia ustawne usytuowanie domu względem wjazdu oraz ekspozycję okien.
Nie zwlekaj - wybierz projekt domu Żarki bb 70 i zrealizuj własną inwestycję! To propozycja dla inwestorów ceniących przejrzystość układu, energooszczędność oraz estetykę, która nie przemija z upływem lat. Zdecyduj się na sprawdzoną koncepcję i zbuduj dom przemyślany pod każdym względem!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
