112.73 m²
parterowy+poddasze
bez garażu
murowany
Możliwy dłuzszy czas realizacji
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

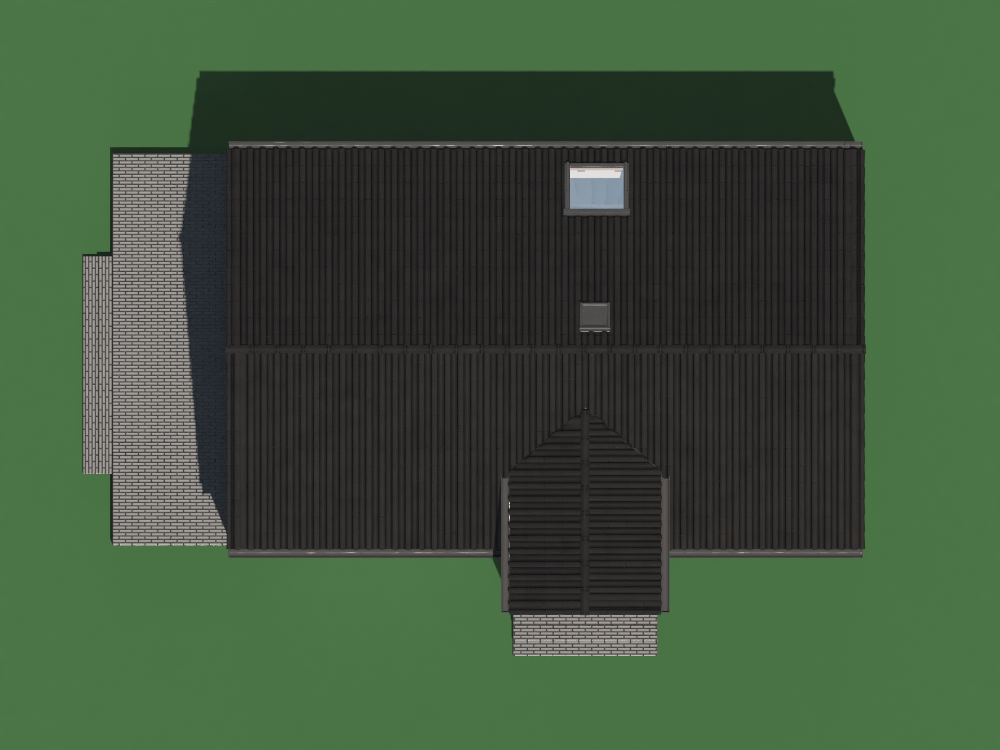

- rzutu dachu

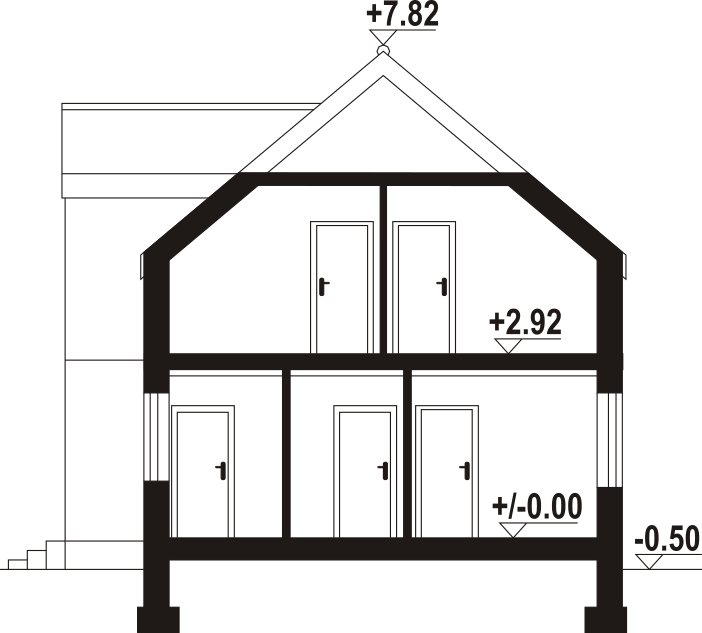

- przekroi poprzecznych i ewentualnie podłużnych

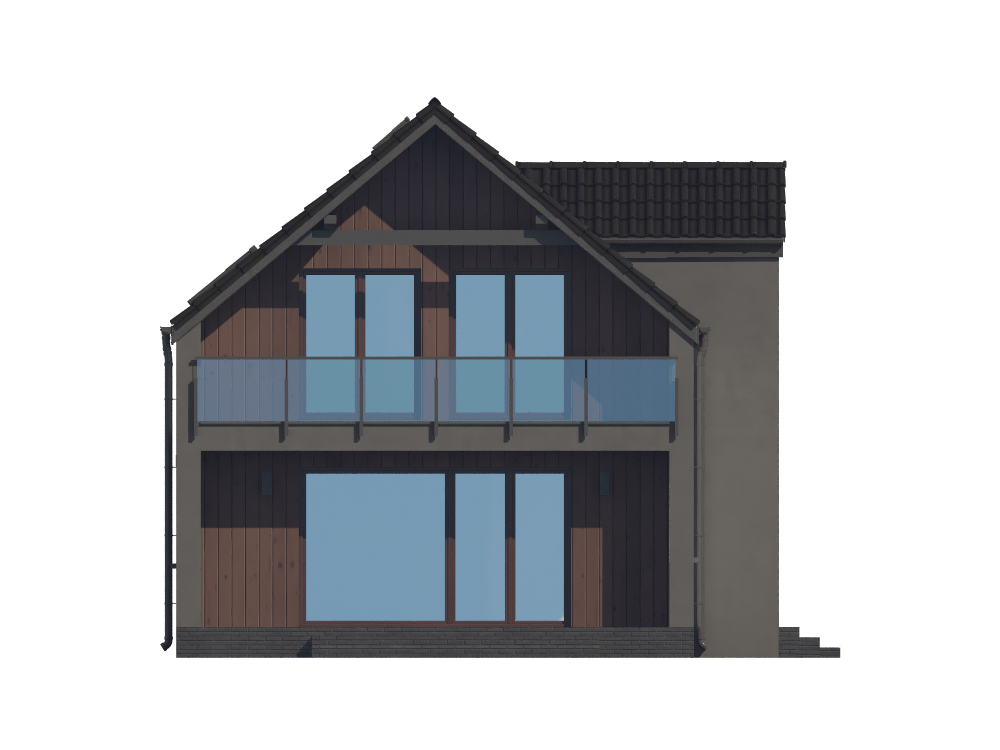

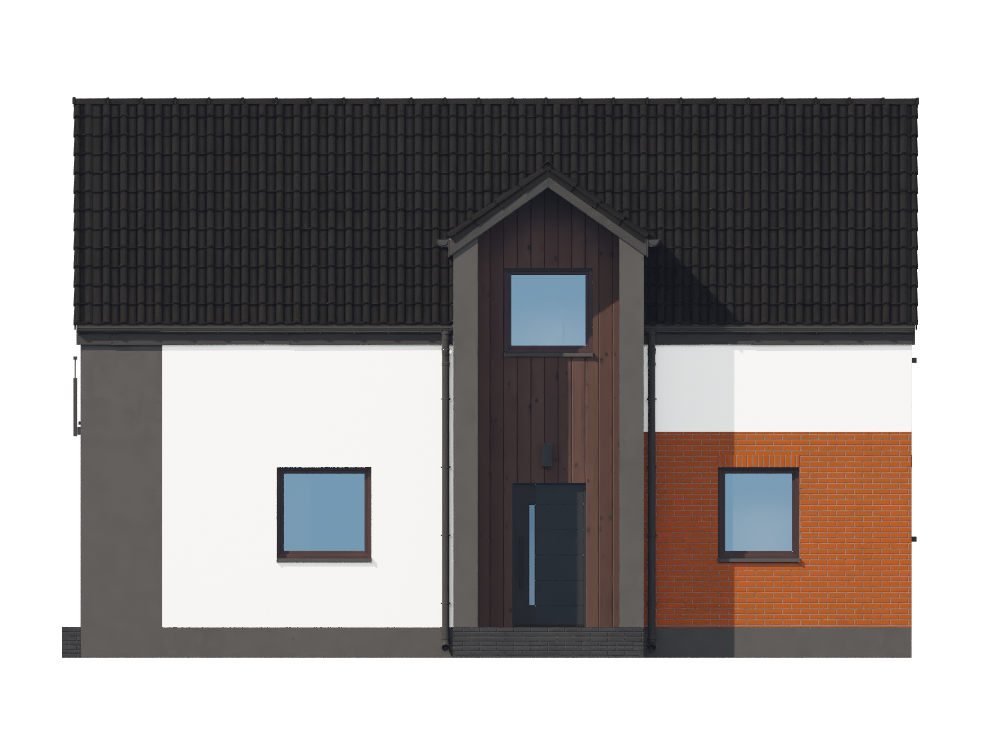

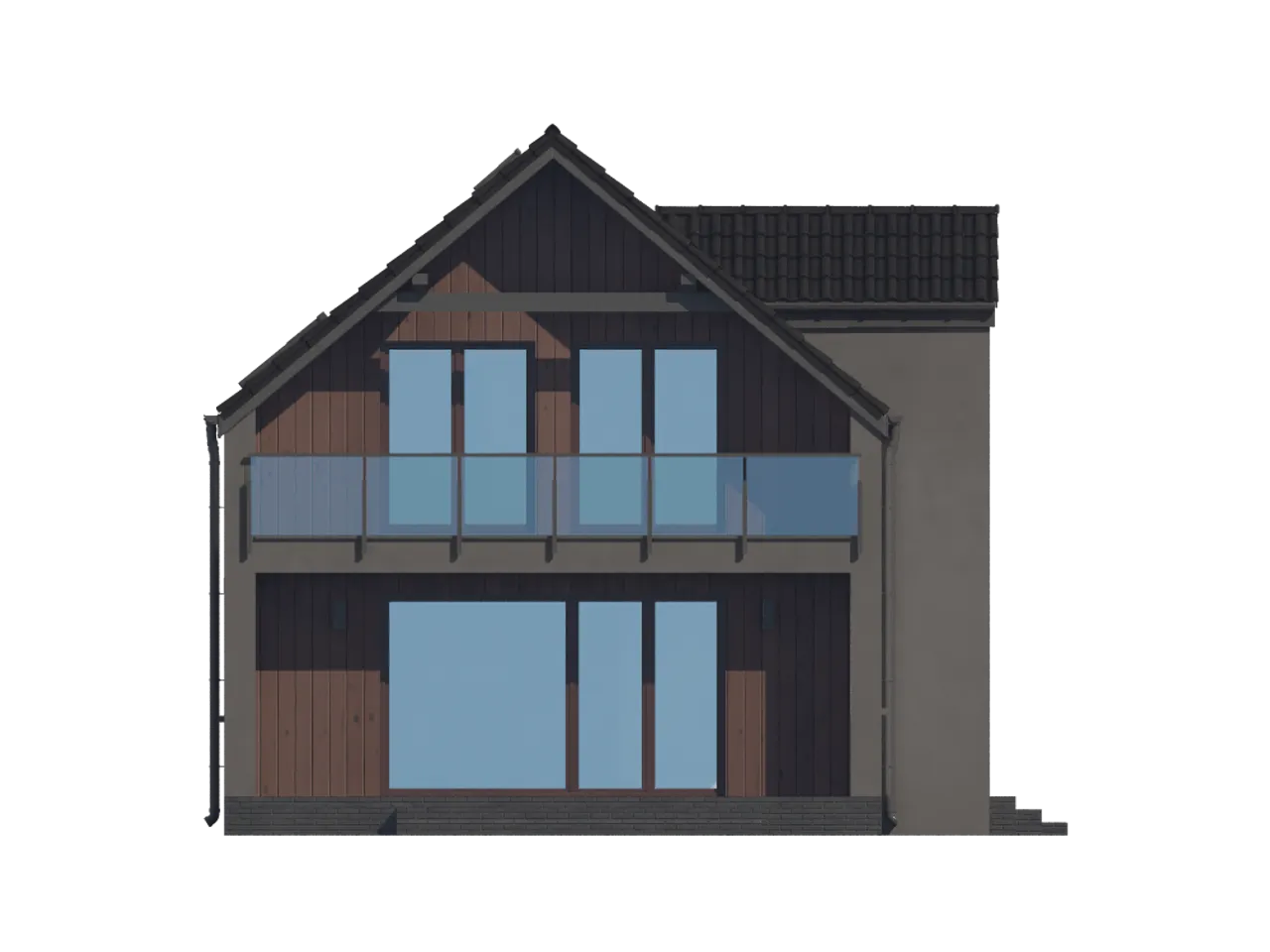

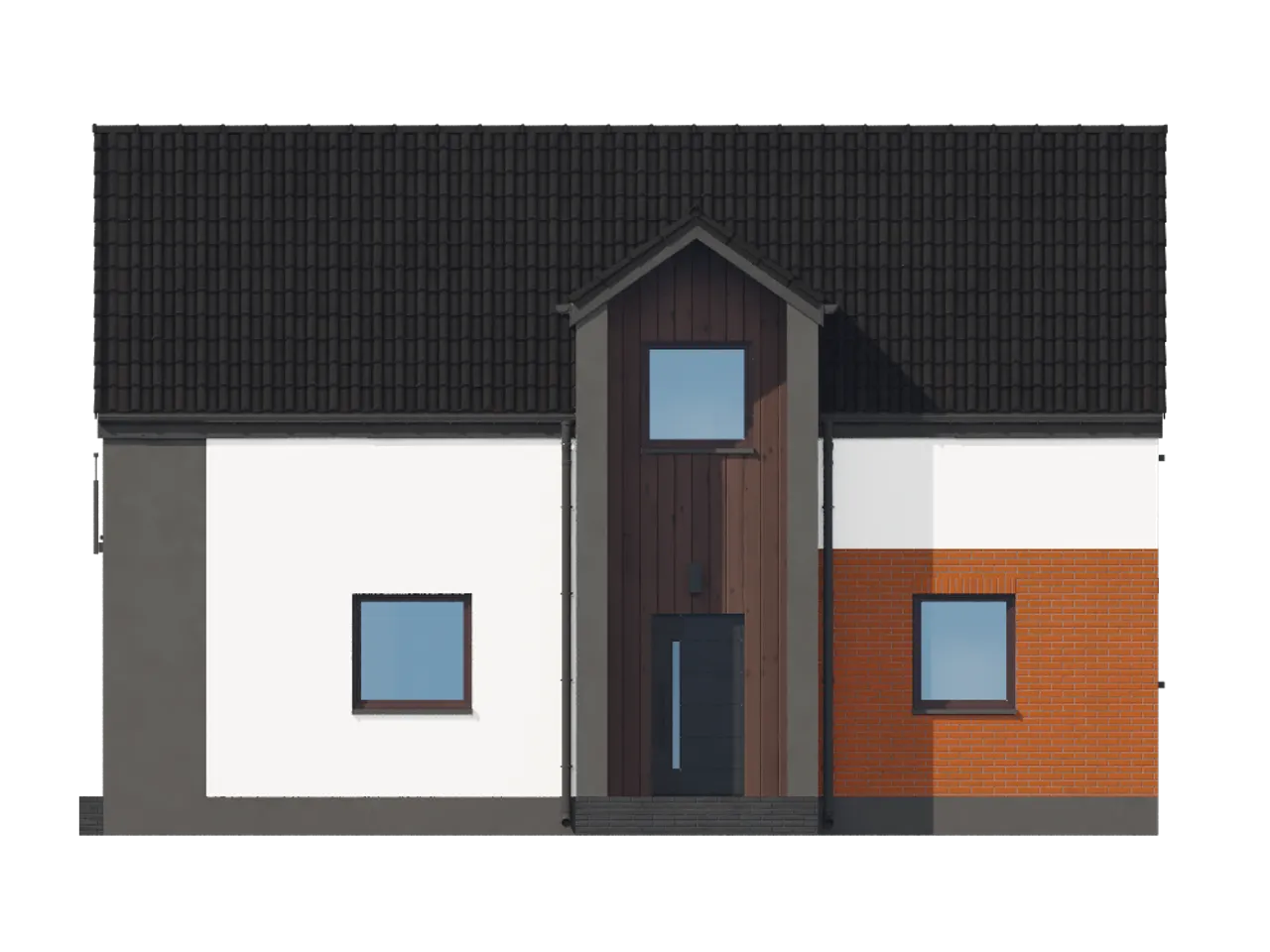

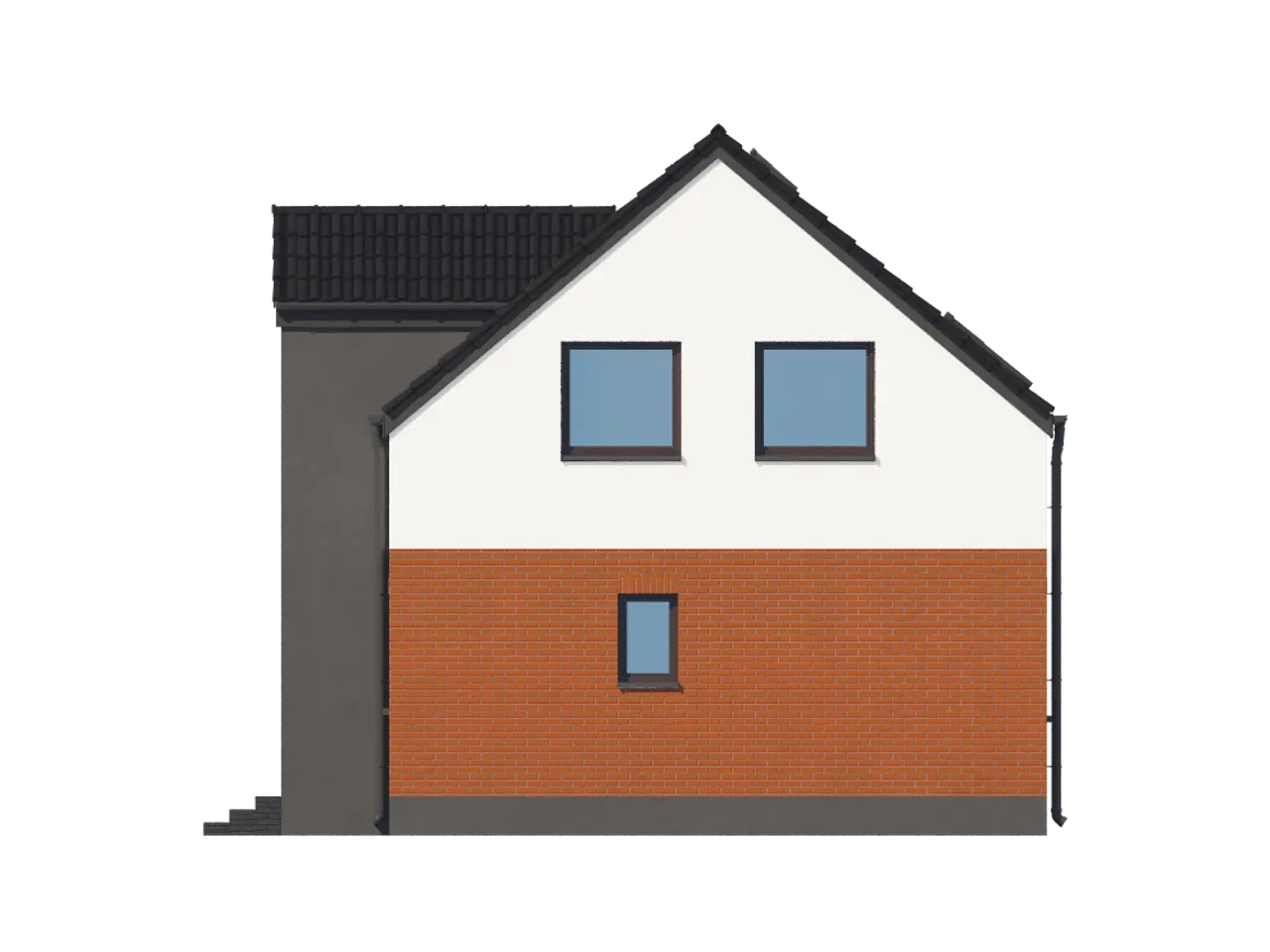

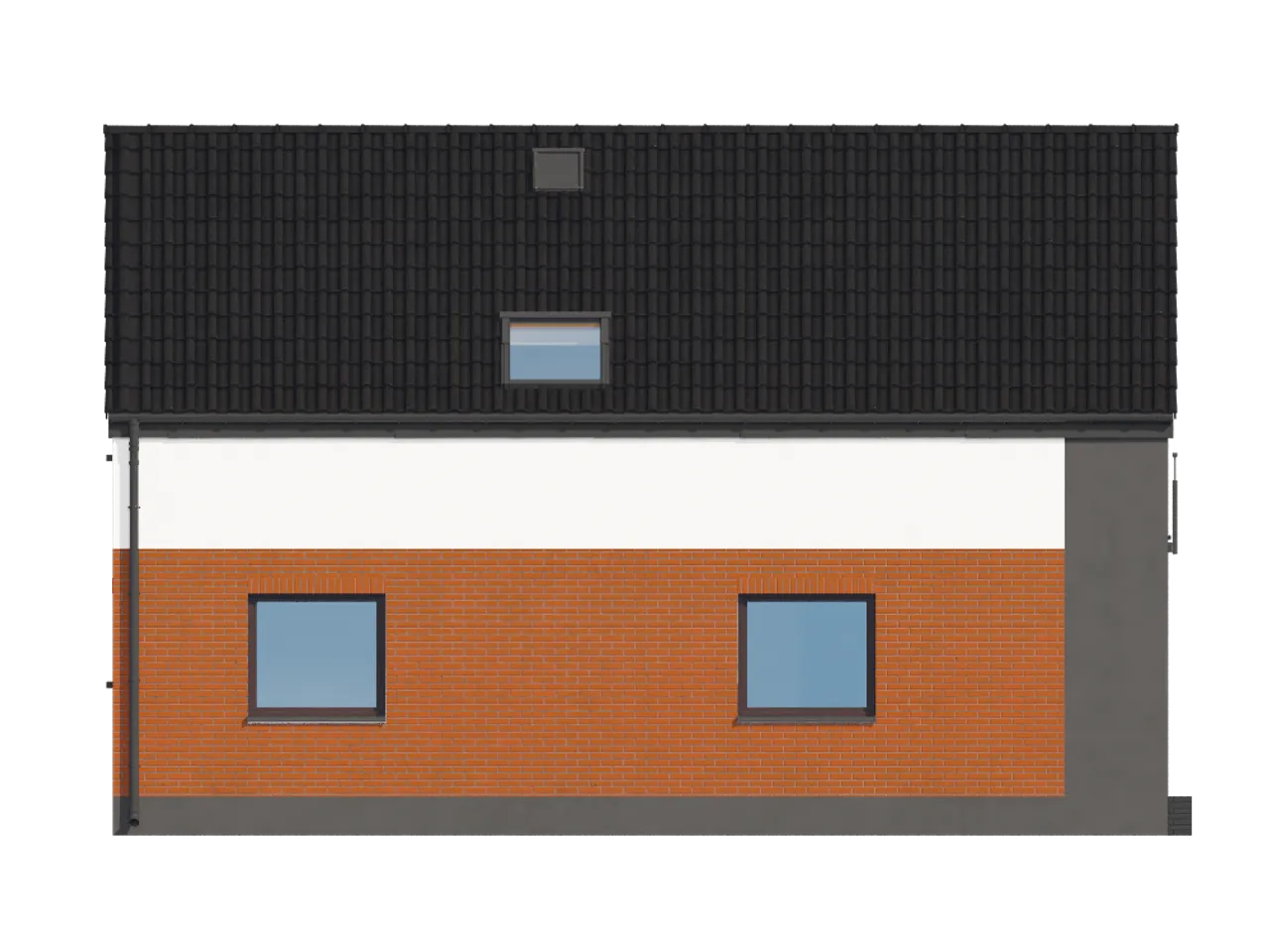

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

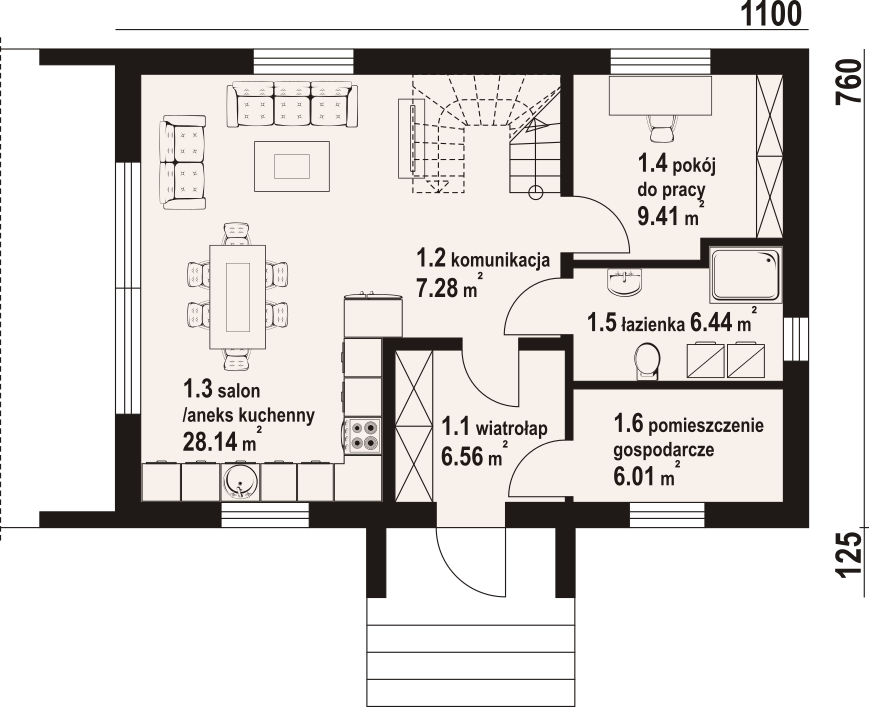

| 1. Wiatrołap | 6,56 m² |
| 2. Komunikacja | 7,28 m² |
| 3. Salon z aneksem kuchennym | 28,14 m² |
| 4. Pokój | 9,41 m² |
| 5. łazienka | 6,44 m² |
| 6. Pom. gospodarcze | 6,01 m² |

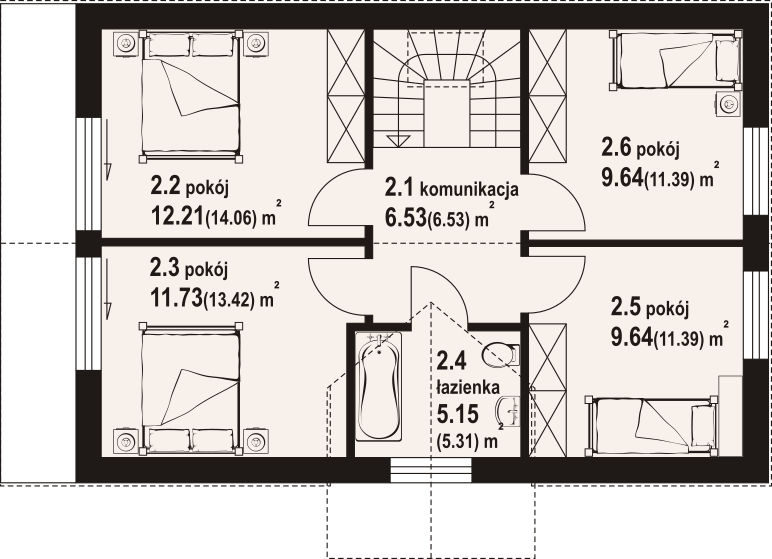

| 1. Komunikacja | 6,53 m² |
| 2. Pokój | 12,21 m² |
| 3. Pokój | 11,73 m² |
| 4. łazienka | 5,15 m² |
| 5. Pokój | 9,64 m² |
| 6. Pokój | 9,64 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Żarki a3 pcr
| Pow. użytkowa 112.73 m² |
| Powierzchnia zabudowy 85.37 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 19.2 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Rodzaj dachu dwuspadowy |
| Kubatura 473.04 m³ |
| Kominek kominek opcjonalnie |
| Ogrzewanie pompa ciepła |
| Powierzchnia dachu 128 m² |
| Piwnica bez podpiwniczenia |
| Wysokość budynku 8.32 m |
| Styl budynku nowoczesny |
| Kalenica równoległa do drogi |
| Długość działki 15.85 m |
| Kąt nachylenia dachu 40 ° |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Pow. użytkowa 112.73 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Rodzaj dachu dwuspadowy |
| Kominek kominek opcjonalnie |
| Powierzchnia dachu 128 m² |
| Wysokość budynku 8.32 m |
| Kalenica równoległa do drogi |
| Kąt nachylenia dachu 40 ° |
| Powierzchnia zabudowy 85.37 m² |
| Garaż bez garażu |
| Szerokość działki 19.2 m |
| Typ domu jednorodzinny całoroczny |
| Kubatura 473.04 m³ |
| Ogrzewanie pompa ciepła |
| Piwnica bez podpiwniczenia |
| Styl budynku nowoczesny |
| Długość działki 15.85 m |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
pompa ciepła
Szukasz projektu domu, który wyróżnia się funkcjonalnością i stylem? Żarki a3 pcr to propozycja dla osób, które cenią wygodne rozwiązania i nowoczesny design. Połączenie praktycznego układu z estetyczną bryłą sprawia, że dom ten doskonale wpisuje się w wymagania współczesnej rodziny.
Wybierając projekt Żarki a3 pcr, zyskujesz dom o przemyślanym rozkładzie i wysokim standardzie wykonania. Ten projekt to pewność wygody przez długie lata oraz dostosowania do wielu rodzajów działek.
Projekt Żarki a3 pcr to wybór dla osób, które poszukują funkcjonalności oraz atrakcyjnego wyglądu. Parterowy dom z użytkowym poddaszem zapewni wygodne strefy dzienne i prywatne, a brak piwnicy skraca czas budowy i obniża koszty. Prosta bryła z dwuspadowym dachem pozwala na szybkie wzniesienie budynku oraz ograniczenie strat ciepła.
Dom wybudowany zgodnie z projektem Żarki a3 pcr będzie wyjątkowo praktyczny również w użytkowaniu — łatwy do ocieplenia i przystosowany do codziennych potrzeb rodziny. Murowana technologia to gwarancja trwałości konstrukcji oraz efektywnej termoizolacji. Równoległa kalenica i brak garażu czynią projekt uniwersalnym wyborem zarówno do wąskiej, jak i bardziej rozłożystej działki.
Nie zwlekaj - wybierz projekt Żarki a3 pcr i stwórz dom, który spełni oczekiwania Twojej rodziny! Sprawdź parametry projektu i rozpocznij realizację wymarzonego domu jednorodzinnego już dziś.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
