Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

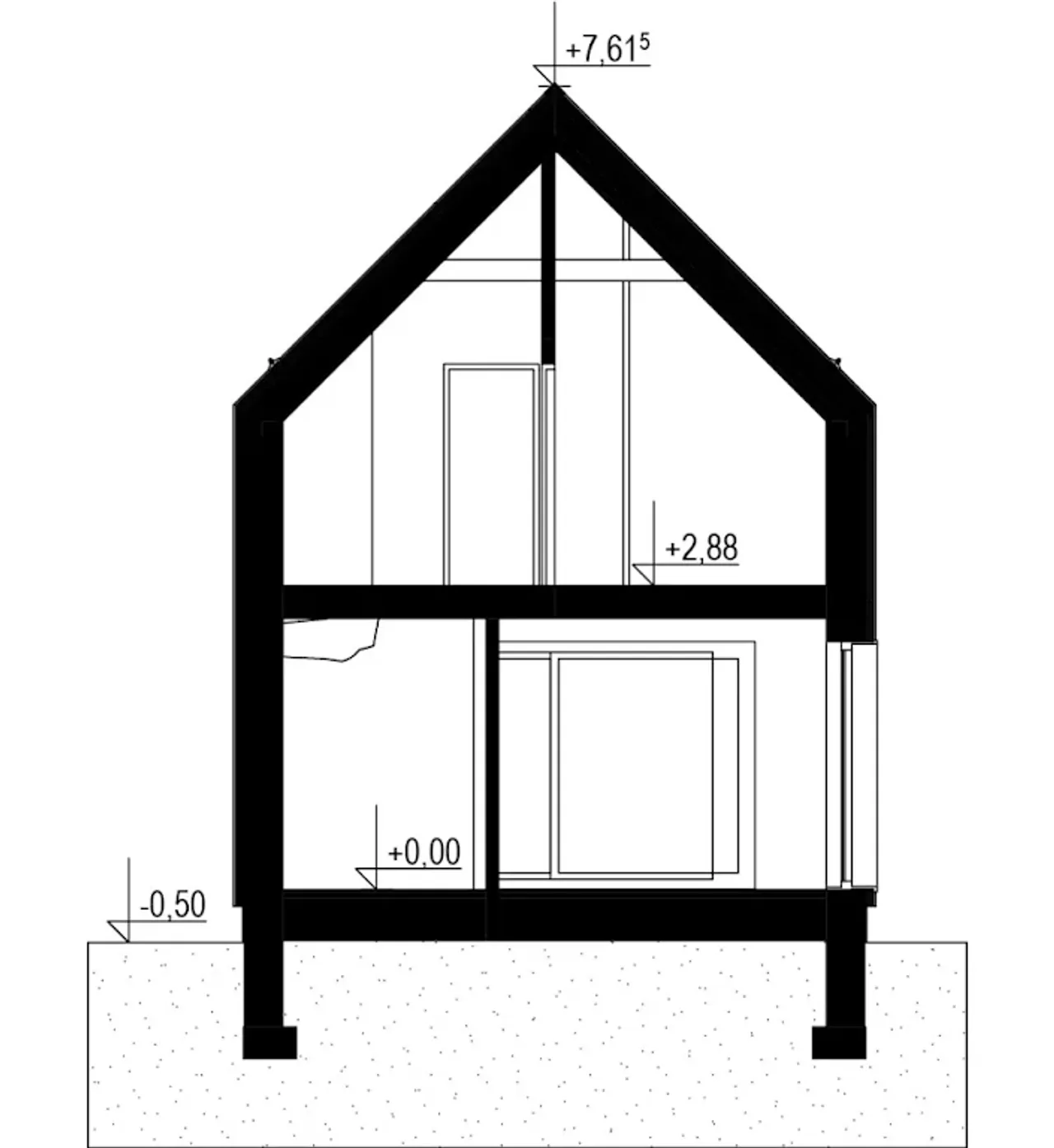

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków
Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania
Projekt techniczny zawiera:
- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej
- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji
| 1. Powierzchnia | 37,88 m² |
| 2. Kuchnia | 7,40 (7,40) m² |
| 3. Salon | 24,30 (26,30) m² |
| 4. Sień | 3,20 (3,20) m² |
| 5. Wc | 3,00 (3,20) m² |
| 6. Schody | 1,80 (1,80) m² |
| 1. Powierzchnia | 33,56 m² |
| 2. Sypialnia | 14,50 (15,90) m² |
| 3. Pokój | 12,40 (14,20) m² |
| 4. Przedpokój | 2,40 (2,60) m² |
| 5. łazienka | 4,20 (4,80) m² |
| 6. Schody | 1,80 (1,80) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ara 81
| Pow. użytkowa 71.41 m² |
| Ilość pokoi 3 |
| Powierzchnia zabudowy 56.64 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 13.1 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Styl budynku nowoczesny |
| Liczba łazieniek 1 |
| Szerokość budynku 6.1 m |
| Kominek kominek opcjonalnie |
| Kąt nachylenia dachu 45 ° |
| Długość budynku 9.2 m |
| Rodzaj dachu dwuspadowy |
| Piwnica bez podpiwniczenia |
| Kubatura 355.69 m³ |
| Powierzchnia dachu 91.46 m² |
| Długość działki 17.2 m |
| Wysokość budynku 8.11 m |
| Kalenica prostopadła do drogi |
| Koszty budowy tylko z kosztorysem, 150-200 tys. |
| Pow. użytkowa 71.41 m² |
| Powierzchnia zabudowy 56.64 m² |
| Garaż bez garażu |
| Szerokość działki 13.1 m |
| Typ domu jednorodzinny całoroczny |
| Liczba łazieniek 1 |
| Kominek kominek opcjonalnie |
| Długość budynku 9.2 m |
| Piwnica bez podpiwniczenia |
| Powierzchnia dachu 91.46 m² |
| Wysokość budynku 8.11 m |
| Koszty budowy tylko z kosztorysem, 150-200 tys. |
| Ilość pokoi 3 |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Styl budynku nowoczesny |
| Szerokość budynku 6.1 m |
| Kąt nachylenia dachu 45 ° |
| Rodzaj dachu dwuspadowy |
| Kubatura 355.69 m³ |
| Długość działki 17.2 m |
| Kalenica prostopadła do drogi |
Kupując projekt w technologii murowanej powinieneś budować dom murowany. Zupełna zmiana technologii na szkieletową wymaga przeprojektowania całego budynku ( zmieniają się obciążenia, fundamenty, konstrukcja dachu). Wydamy zgodę na takie przeprojektowanie jednak wiążę się to z dużymi kosztami. Istnieją firmy wykonawcze, które podejmują się zmiany technologii budowy bezpłatnie przy skorzystaniu z ich usług wykonawczych. Zdarza się, że pracownia architektoniczna przygotowuje warianty konkretnego projektu przewidując także inne technologie. Prosimy o sprawdzenie czy istnieje poszukiwana wersja projektu, w zakładce - warianty projektu.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl
Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
[Archeton] Dodatkowy egzemplarz projektu (350 zł)
[Archeton] Kosztorys wersja elektroniczna (450 zł)
[Archeton] Kosztorys wersja drukowana (260 zł)
[Archeton] Dodatkowy egzemplarz projektu (550 zł)
[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)
[Archeton] Paliwo stałe + charakterysytka (500 zł)
[Archeton] Architektura w pdf (0 zł)
[Planz] Tablica budowlana (0 zł)
[Planz] Dziennik budowy (0 zł)
[Planz] Wiertarka udarowa (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
[Archeton] Dodatkowy egzemplarz projektu (350 zł)
[Archeton] Kosztorys wersja drukowana (260 zł)
[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)
[Archeton] Architektura w pdf (0 zł)
[Planz] Dziennik budowy (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
[Archeton] Kosztorys wersja elektroniczna (450 zł)
[Archeton] Dodatkowy egzemplarz projektu (550 zł)
[Archeton] Paliwo stałe + charakterysytka (500 zł)
[Planz] Tablica budowlana (0 zł)
[Planz] Wiertarka udarowa (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
bezpłatnie (0zł)
przelew zwykły / PayNow
przy odbiorze
2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
99.53 m²
murowany
1 stanowisko
parterowy+poddasze Poszukując idealnego projektu domu, warto zwrócić uwagę na funkcjonalność oferowaną przez projekt Ara 81. Przemyślany układ pomieszczeń zapewnia wygodne użytkowanie przestrzeni dla całej rodziny. Salon z aneksem kuchennym tworzy przyjazną strefę dzienną, a liczne okna gwarantują naturalne doświetlenie wnętrza. Interesująco zaplanowana część sypialniana pozwala na wyraźne oddzielenie przestrzeni prywatnej od strefy wspólnej. Taras zachęca do spędzania czasu na świeżym powietrzu, stanowiąc doskonałe miejsce do relaksu i spotkań. Zastosowane materiały i estetyczny wygląd budynku odpowiadają współczesnym trendom architektonicznym.
