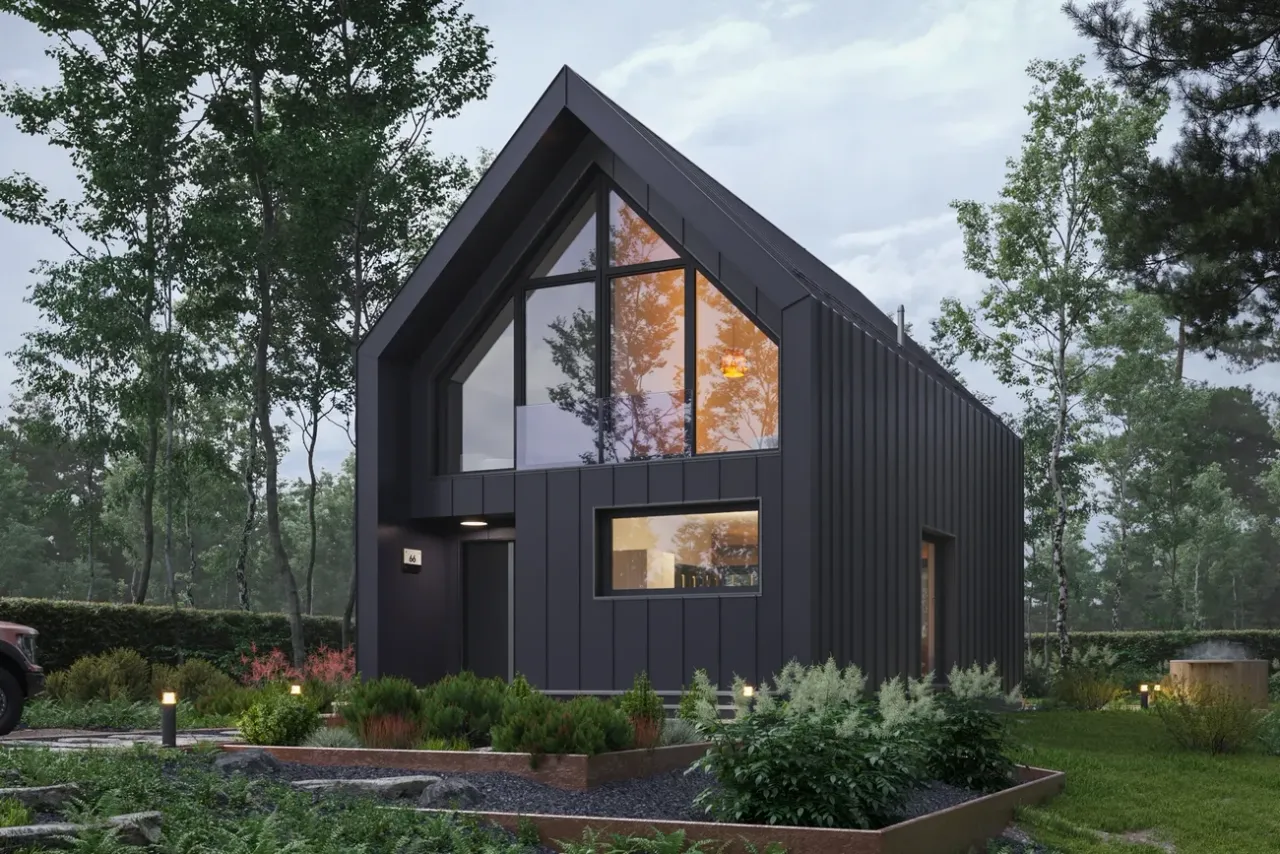

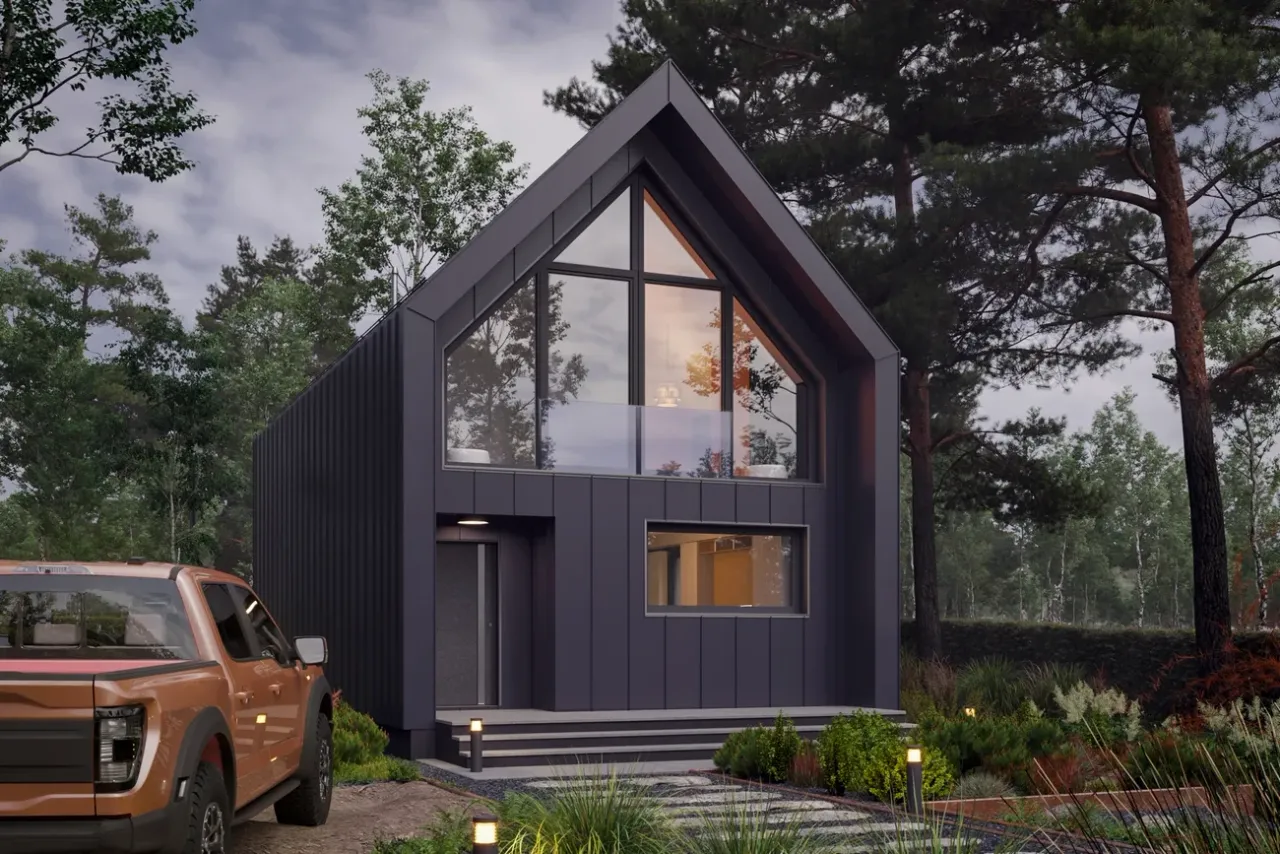

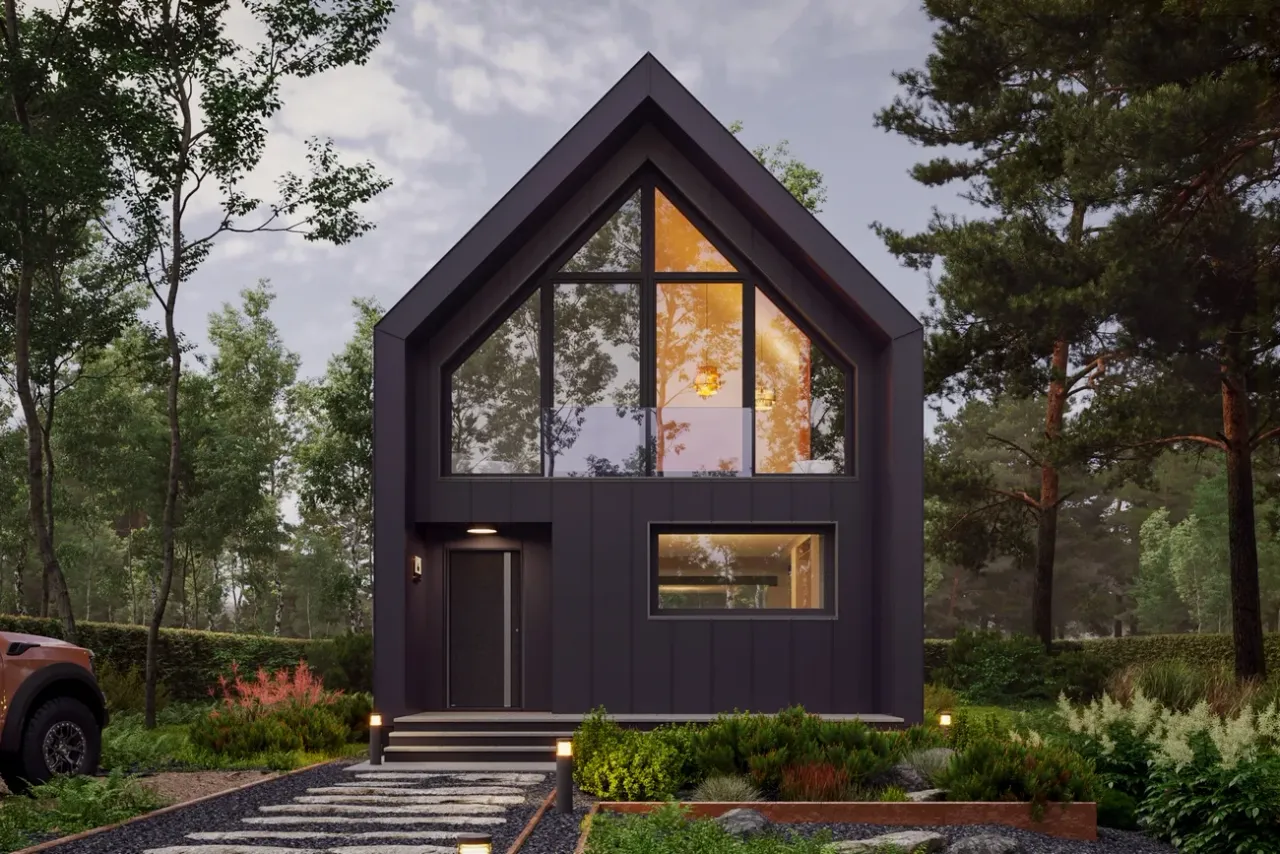

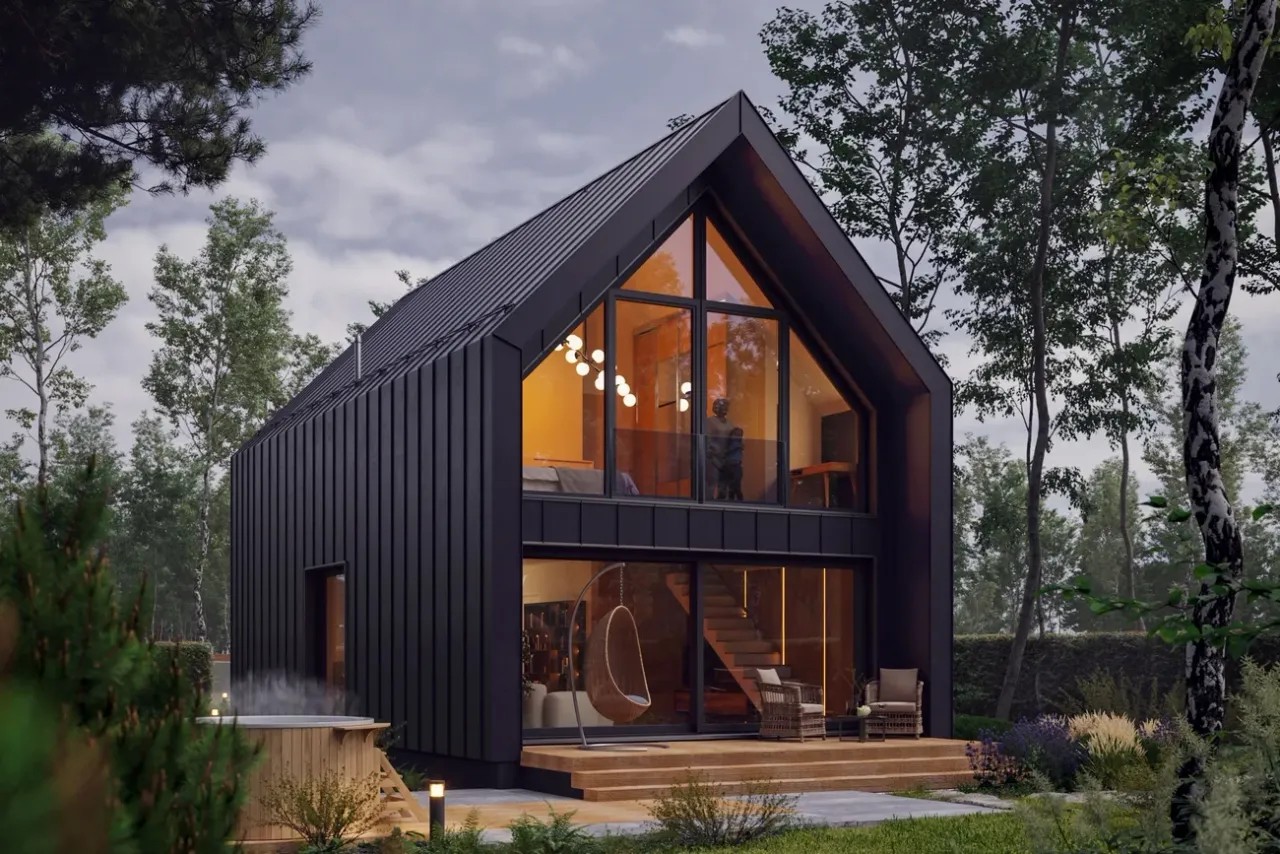

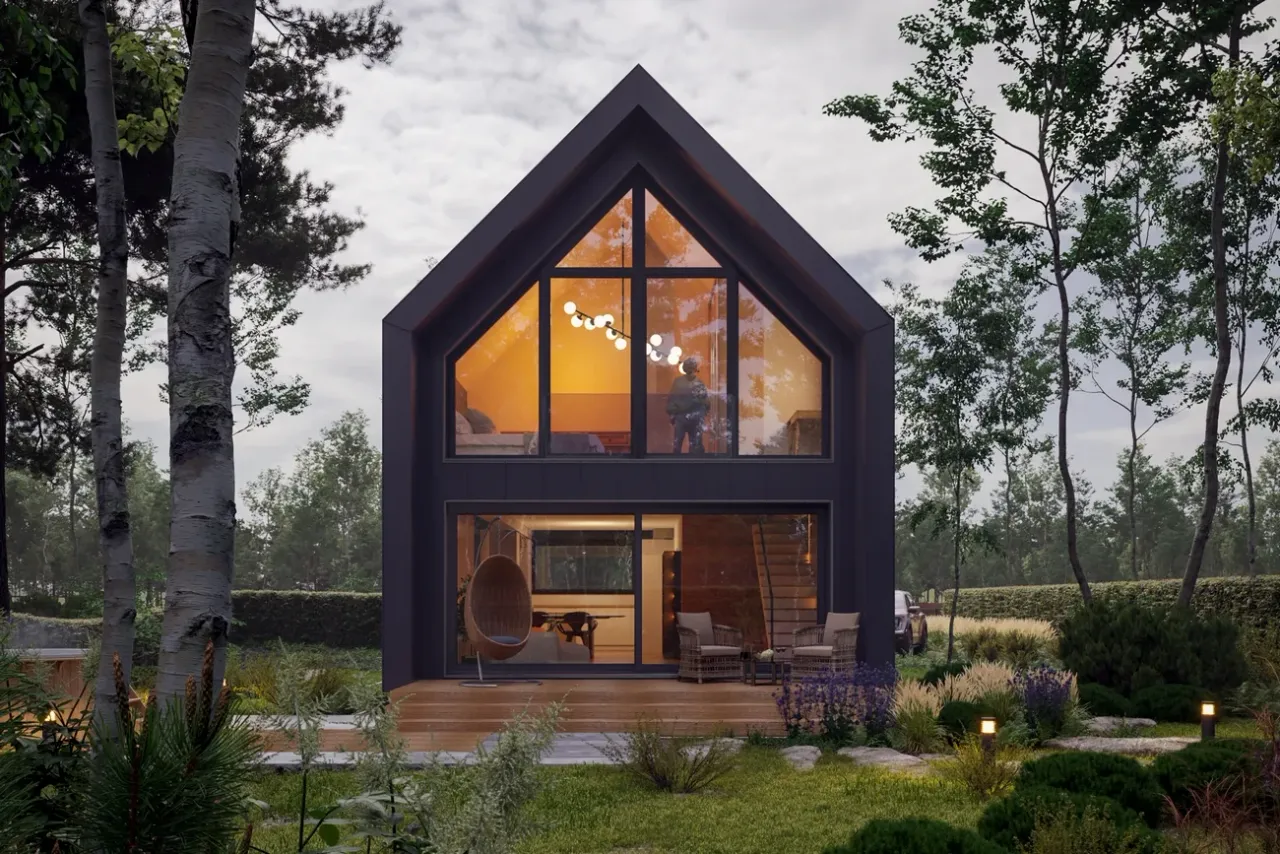

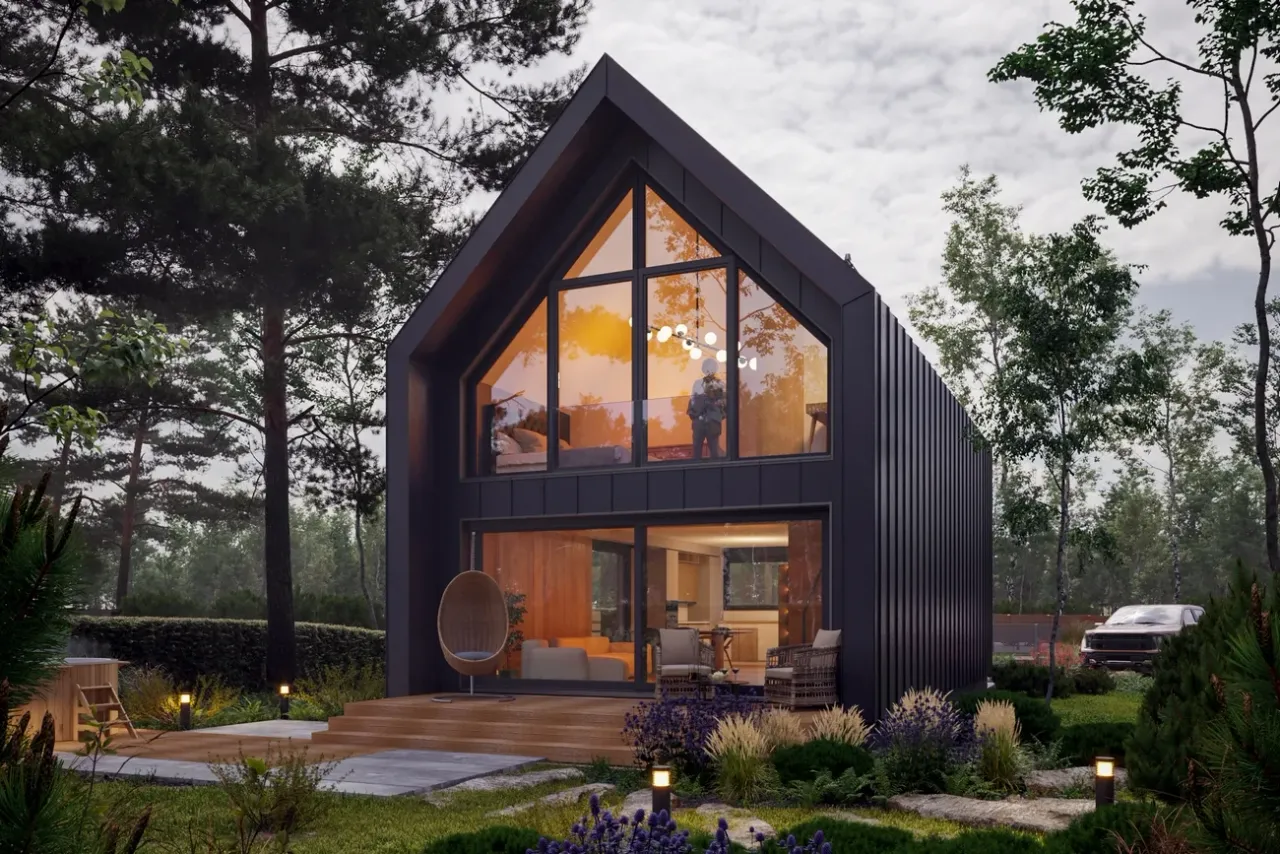

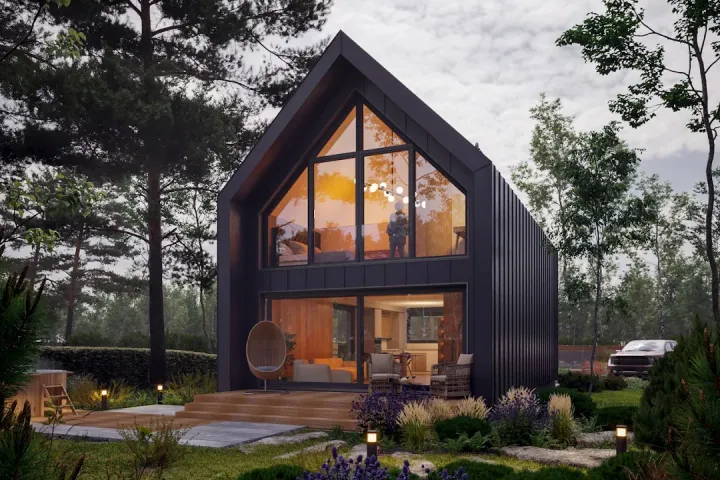

    Gotowy projekt domu Ara 100

    ID: 34555
    2597 2025-08-25
    TANIEJ 355 zł do 22.08.2025
    Projekt zgodny z aktualnymi przepisami WT2021
    2597 zł
    (2952 zł brutto)
    Obniżka ceny skończy się za:
    Najniższa cena z 30 dni przed obniżką: 2597 zł
    2597 2025-08-25
    • Promocja GRATISOWA do 19.08.2025 ➞ sprawdź zasady
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Udostępnij projekt:

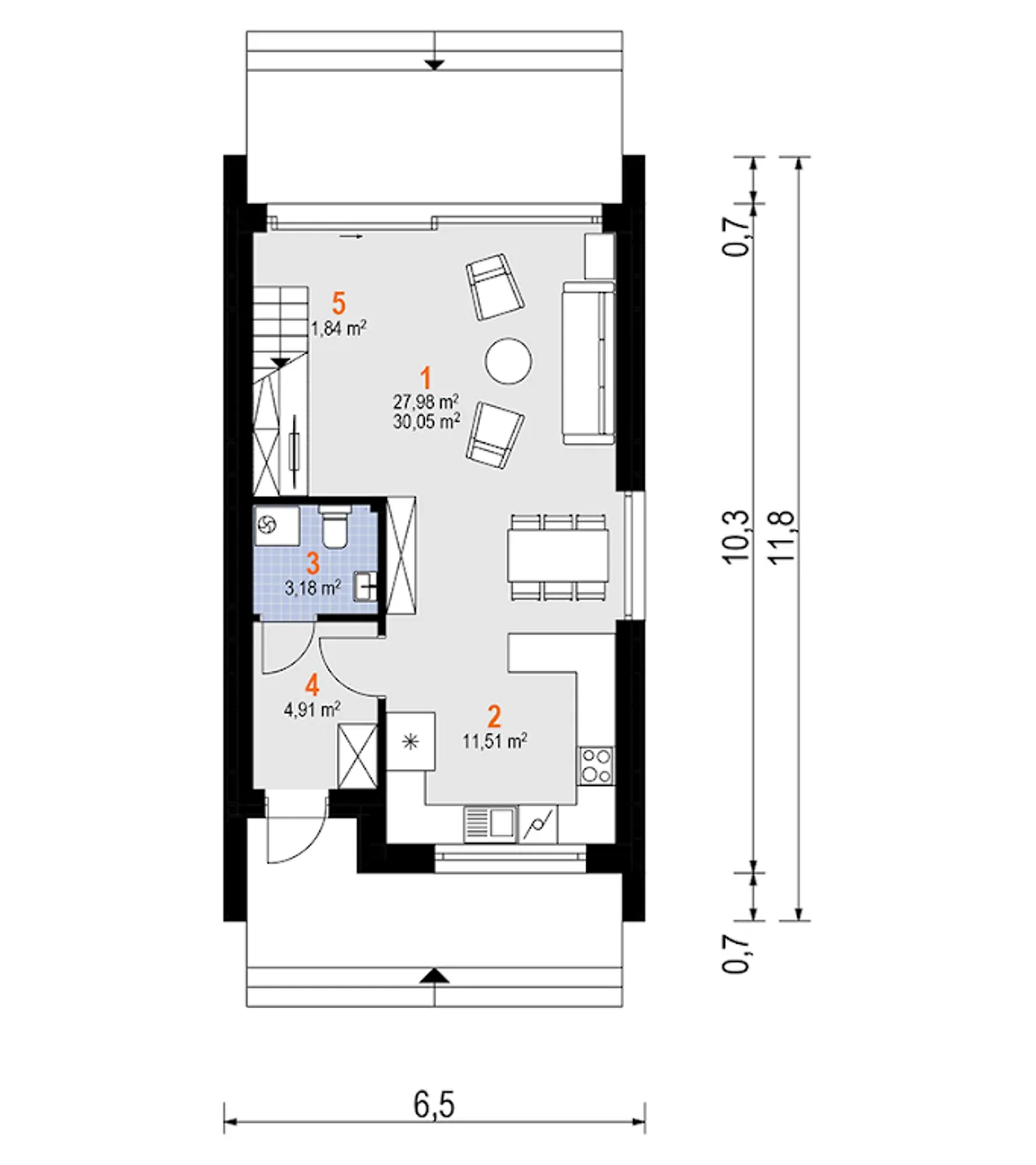

    Rzuty gotowego projektu domu Ara 100

    Ara 100
    1. Pokój dzienny 28,00 m²
    2. Kuchnia 11,50 m²
    3. Wc 3,20 m²
    4. Sień 4,90 m²
    5. Schody 1,80 m²
    Pobieram bezpłatne rysunki szczegółowe

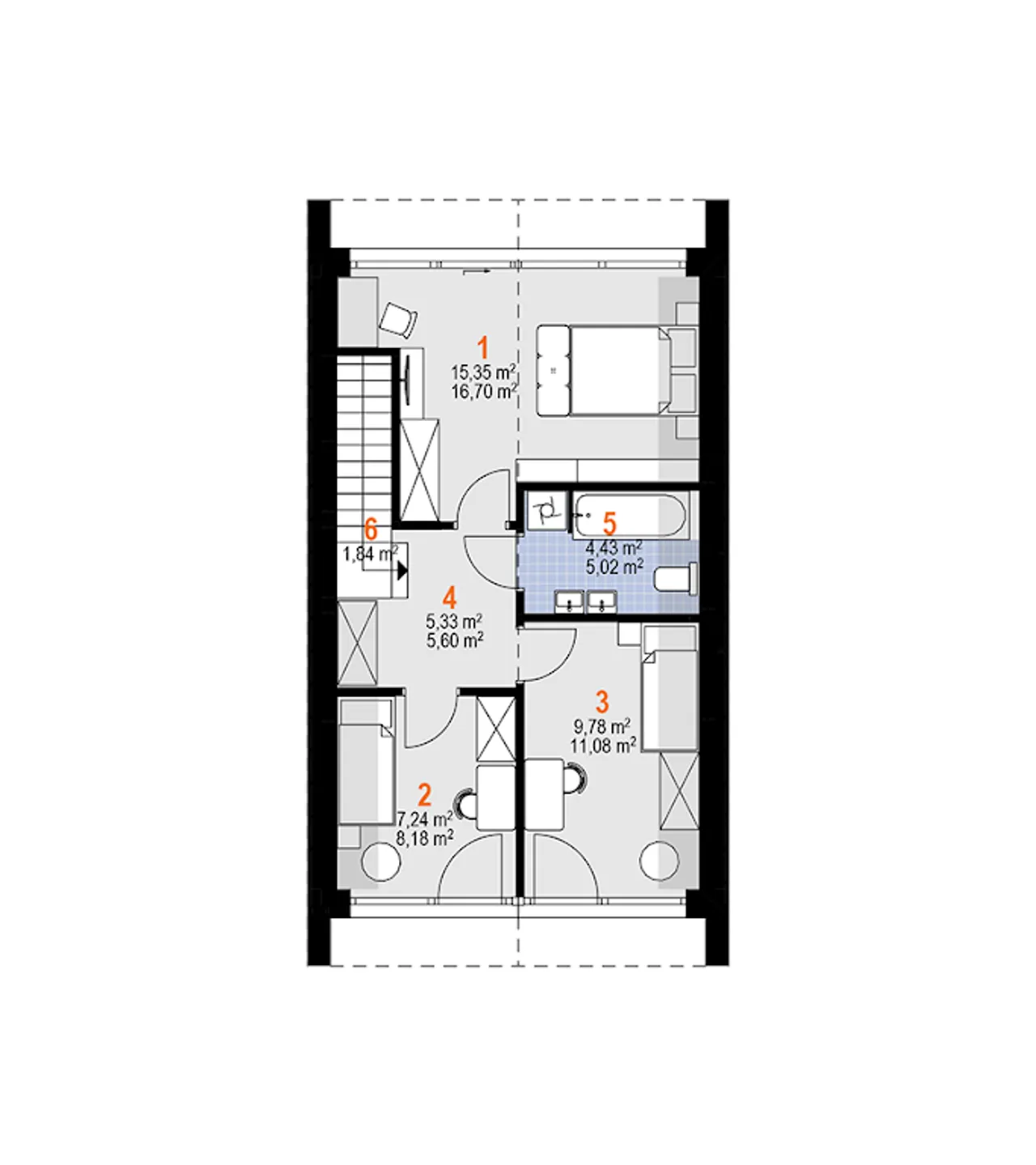

    Ara 100
    1. Sypialnia 15,40 (16,70) m²
    2. Pokój 7,20 (8,20) m²
    3. Pokój 9,80 (11,10) m²
    4. Przedpokój 5,20 (5,60) m²
    5. łazienka 4,40 (5,00) m²
    6. Schody 1,80 m²
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Ara 100

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ara 100

    Parametry Techniczne gotowego projektu domu Ara 100

    Pow. użytkowa 89.6 m²
    Ilość pokoi 4
    Powierzchnia zabudowy 68.3 m²
    Kondygnacje parterowy+poddasze
    Garaż bez garażu
    Technologia murowany
    Szerokość działki 13.5 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Liczba łazieniek 2
    Szerokość budynku 6.5 m
    Kominek kominek opcjonalnie
    Kąt nachylenia dachu 45 °
    Długość budynku 10.7 m
    Rodzaj dachu dwuspadowy
    Piwnica bez podpiwniczenia
    Kubatura 447.69 m³
    Powierzchnia dachu 109 m²
    Długość działki 18.3 m
    Wysokość budynku 8.34 m
    Kalenica prostopadła do drogi
    Styl budynku nowoczesny

    Nasze prawdziwe opinie z Google

    Opis projektu domu Ara 100

    Technologia wykonania:

    • Wersja technologiczna: murowana – beton komórkowy.
    • Izolacja termiczna ścian zewnętrznych: Termo Organika TERMONIUM FASADA / alternatywnie termPIR ETX.
    • Strop: żelbetowy monolityczny.
    • Typ schodów: płytowe żelbetowe.
    • Konstrukcja dachu: drewniana krokwiowa.
    • Pokrycie dachowe blacha na rąbek stojący.
    • Typ ogrzewania: pompa ciepła.
    • Dostępna wersja z pompą ciepła: Tak.
    • Dostępna wersja z fotowoltaiką: Tak.
    • Ściany zewnętrzne: 24 cm beton komórkowy Solbet Optimal.
    • Ściany wewnętrzne: 24 cm beton komórkowy Solbet Optimal.
    • Ściany wewnętrzne działowe: 12 cm beton komórkowy Solbet One.
    • Wentylacja: mechaniczna Heatpex.

    Częste pytania

    Czy mogę wprowadzić zmiany w projekcie?

    Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

    W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

    Projekt jest murowany, a ja chcę budować drewniany

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Dodatki do projektu Ara 100

    [Archeton] Dodatkowy egzemplarz projektu (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Ara 100

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



    Wersje gotowego projektu domu Ara 100

    TANIEJ O 355 zł
    3192 zł 2837 zł

    Ara 128

    powierzchnia 99.5 m²
    technologia murowany
    stanowisk w garażu 1 stanowisko
    kondygnacja parterowy+poddasze
    Zobacz projekt
    TANIEJ O 355 zł
    2632 zł 2277 zł

    Ara 69

    powierzchnia 59.9 m²
    technologia murowany
    stanowisk w garażu bez garażu
    kondygnacja parterowy+poddasze
    Zobacz projekt

    Komentarze / pytania do projektu domu Ara 100

    Anna

    Projekt Ara 100 naprawdę imponuje. Po wejściu od razu odczuwasz przestronność wnętrz. Elewacja jest przykładem nowoczesności w najczystszym wydaniu. Duże, pełne światła okna robią wrażenie. Każde pomieszczenie ma swój niepowtarzalny klimat. Układ przestrzeni jest starannie zaplanowany. Forma budynku odznacza się wyjątkową estetyką. Cenię ten projekt za jego prostotę i funkcjonalność. Rozważam zakup projektu i budowę tego domu.
