Gotowy projekt domu Ara 128 (1916) (ID: 34554)

99.5 m²

parterowy+poddasze

1 stanowisko

murowany

4190 2026-01-19

Ara 128 (1916) - 99.5m²

Dostawa w ciągu 3-10 dni

Gwarantujemy najniższą cenę

4190 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

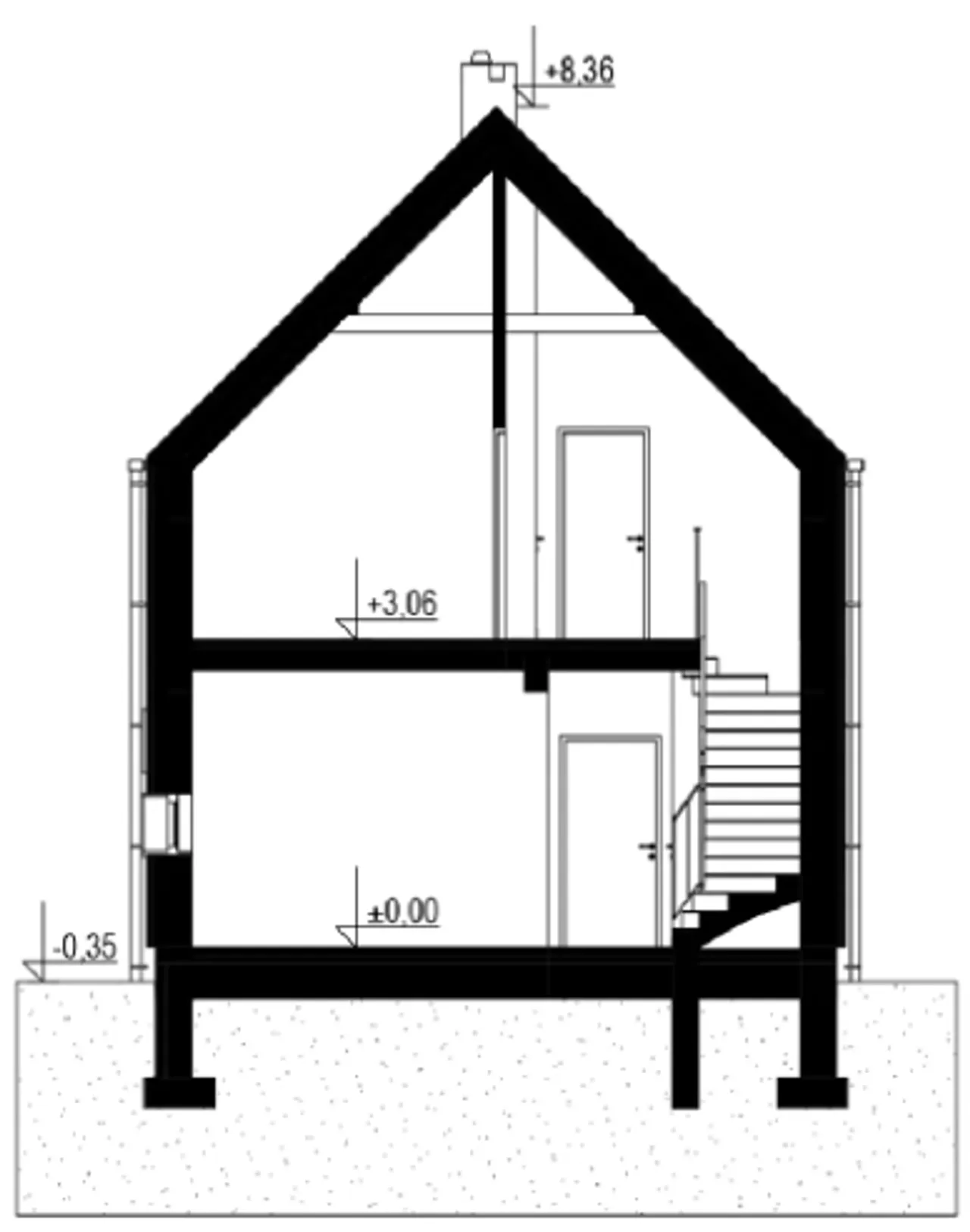

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

wersje

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Ara 128 (1916)

1. Pokój dzienny	21,70 m²
2. Kuchnia	8,50 m²
3. Hol	7,00 m²
4. łazienka	3,00 m²
5. Wiatrołap	4,20 m²
6. Schody	2,30 m²
7. Schowek	1,60 m²
8. Garaż	17,50 m²

Zamawiam bezpłatne rysunki szczegółowe

1. Pokój	11,20 (12,40) m²
2. Pokój	9,00 (9,90) m²
3. Pokój	13,10 (14,30) m²
4. Pokój	9,70 (10,70) m²
5. łazienka	5,10 (5,50) m²
6. Przedpokój	7,00 m²
7. Schody	2,30 m²

Zamawiam bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Ara 128 (1916)

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ara 128 (1916)

Parametry Techniczne gotowego projektu domu Ara 128 (1916)

Ilość pokoi 5

Pow. użytkowa 99.5 m²

Powierzchnia zabudowy 88.5 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 14 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Długość budynku 14.6 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 573.42 m³

Powierzchnia dachu 142 m²

Kalenica prostopadła do drogi

Długość działki 20.7 m

Wysokość budynku 8.71 m

Styl budynku nowoczesny

Liczba łazieniek 2

Szerokość budynku 7 m

Kominek kominek opcjonalnie

Kąt nachylenia dachu 45 °
