    Gotowy projekt domu Ara 69 (1929) (ID: 34611)

    3140 2026-01-18
    Ara 69 (1929) - 59.9m²
    Dostawa w ciągu 3-10 dni
    Gwarantujemy najniższą cenę
    3140 zł
    (3540 zł brutto)
    TANIEJ 400 zł do 12.01.2026
    Najniższa cena z 30 dni przed obniżką: 3140 zł
    3140 2026-01-18
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    W cenie projektu:
    📣 GRATIS: WIERTARKA UDAROWA
    • Tablica + dziennik budowy
    • 16 projektów ogrodowych
    • Darmowa wysyłka (kurier, paczkomat, pobranie)
    • 30 dni na zwrot
    • Pozwolenie na zmiany z podpisem i pieczęcią autora
    • GRATIS: Wiertarka Udarowa
    22 299 20 00 (pn-nd 9.30 do 19.30)

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

    Rzuty gotowego projektu domu Ara 69 (1929)

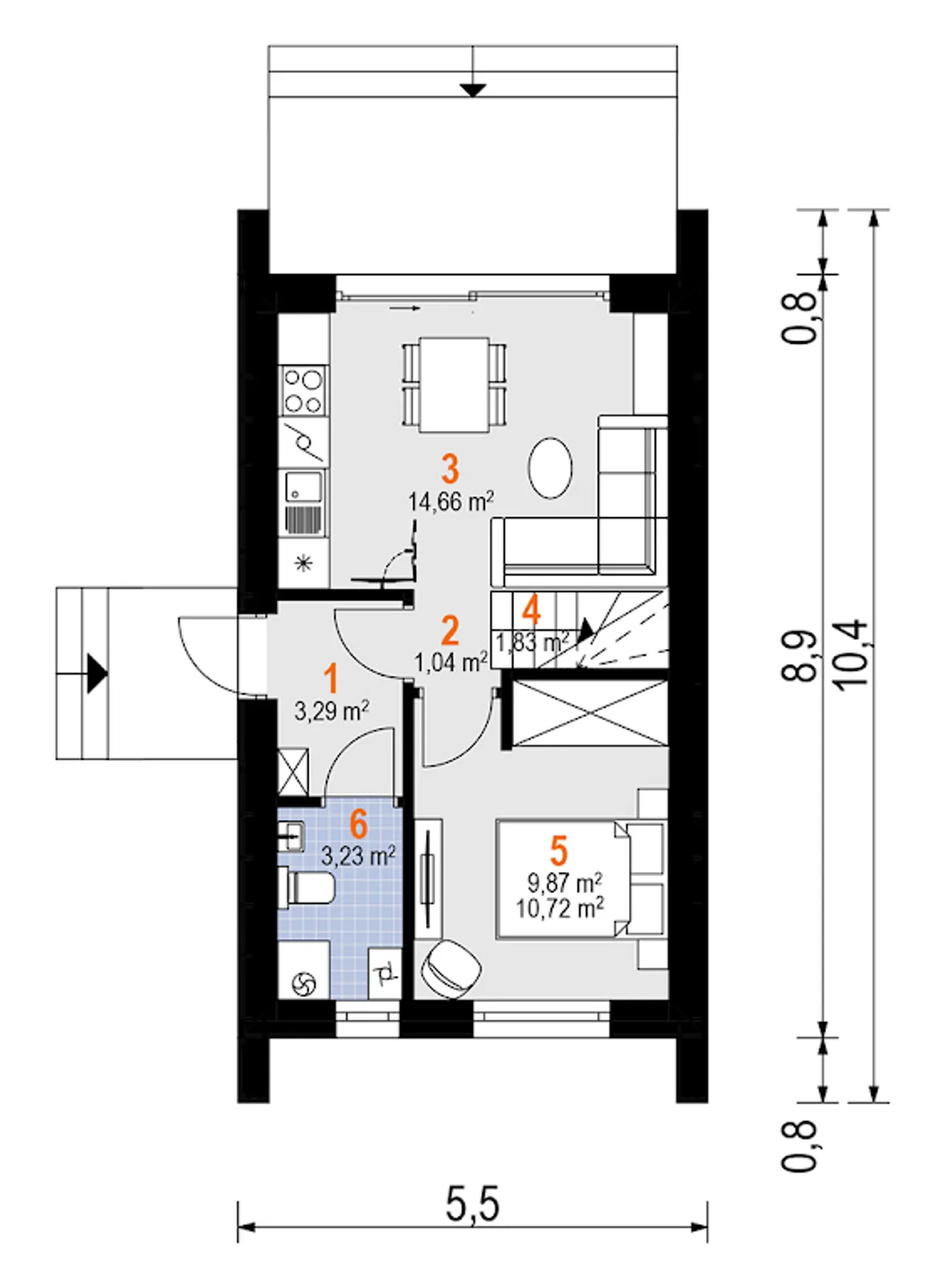

    Ara 69 (1929) Rzut 1
    1. Sień 3,30 m²
    2. Hol 1,00 m²
    3. Pokój dzienny z aneksem kuchennym 14,70 m²
    4. Schody 1,80 m²
    5. Pokój 9,90 m²
    6. Wc 3,20 m²
    Zamawiam bezpłatne rysunki szczegółowe
    Ara 69 (1929) Rzut 2
    1. Przedpokój 2,20 m²
    2. Pokój 11,90 (13,80) m²
    3. Schody 1,80 m²
    4. Pokój 11,20 (12,80) m²
    5. łazienka 2,60 (2,70) m²
    Zamawiam bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Ara 69 (1929)

    Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ara 69 (1929)

    Parametry Techniczne gotowego projektu domu Ara 69 (1929)

    Ilość pokoi 4
    Pow. użytkowa 59.9 m²
    Powierzchnia zabudowy 49.6 m²
    Kondygnacje parterowy+poddasze
    Garaż bez garażu
    Technologia murowany
    Szerokość działki 16.8 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Liczba łazieniek 2
    Szerokość budynku 10.4 m
    Kominek kominek opcjonalnie
    Kąt nachylenia dachu 45 °
    Długość budynku 5.5 m
    Rodzaj dachu dwuspadowy
    Piwnica bez podpiwniczenia
    Kubatura 297.5 m³
    Powierzchnia dachu 80 m²
    Kalenica prostopadła do drogi
    Długość działki 12.5 m
    Wysokość budynku 7.82 m
    Styl budynku nowoczesny

    Nasze prawdziwe opinie z Google

    Opis projektu domu Ara 69 (1929)

    Technologia wykonania:

    • Wersja technologiczna: murowana – beton komórkowy.
    • Izolacja termiczna ścian zewnętrznych: Termo Organika TERMONIUM FASADA / alternatywnie Gór-Stal płyta izolacyjna termPIR ETX.
    • Strop: żelbetowy monolityczny.
    • Typ schodow: płytowe żelbetowe.
    • Knstrukcja dachu: drewniana krokwiowa.
    • Pokrycie dachowe: blacha na rąbek stojący.
    • Typ ogrzewania: pompa ciepła.
    • Dostępna wersja z pompą ciepła: Tak.
    • Dostępna wersja z fotowoltaiką: Tak.
    • Ściany zewnętrzne: 24 cm beton komórkowy SOLBET OPTIMAL.
    • Ściany wewnętrzne działowe: 12 cm beton komórkowy SOLBET ONE.
    • Wentylacja: mechaniczna Heatpex.

    Dodatki do projektu Ara 69 (1929)

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Ara 69 (1929)

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



    Wersje gotowego projektu domu Ara 69 (1929)

    TANIEJ O 400 zł
    3540 zł 3140 zł

    Ara (1881)

    powierzchnia 54.2 m²
    technologia murowany
    stanowisk w garażu bez garażu
    kondygnacja parterowy+poddasze
    Zobacz projekt
    TANIEJ O 400 zł
    4190 zł 3790 zł

    Ara 128 (1916)

    powierzchnia 99.5 m²
    technologia murowany
    stanowisk w garażu 1 stanowisko
    kondygnacja parterowy+poddasze
    Zobacz projekt

    Komentarze / pytania do projektu domu Ara 69 (1929)

    Olga

    Projekt Ara 69 to prawdziwa perełka wśród nowoczesnych domów jednorodzinnych. Jego nowoczesna bryła przyciąga uwagę, a elegancka linia budynku budzi podziw. Wnętrza są zaprojektowane z myślą o funkcjonalności, robiąc niesamowite wrażenie. Duże okna dodają wnętrzom przestronności. Cały dom emanuje nowoczesnością, a przytulny taras zachęca do odprężenia. Architekci z firmy Archeton zaprezentowali swoje umiejętności na najwyższym poziomie. Innowacyjne rozmieszczenie pomieszczeń jest niezwykle praktyczne, a sama koncepcja kusi minimalizmem i stylem. Poważnie rozważam zakup tego projektu oraz budowę takiego domu.
