120 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu Ajaks 6

ID: 34676

4399 2025-07-01

TANIEJ 100 zł

Projekt zgodny z aktualnymi przepisami WT2021

4399 zł

(4499 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4499 zł

4399 2025-07-01

Promocja GRATISOWA do 28.06.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

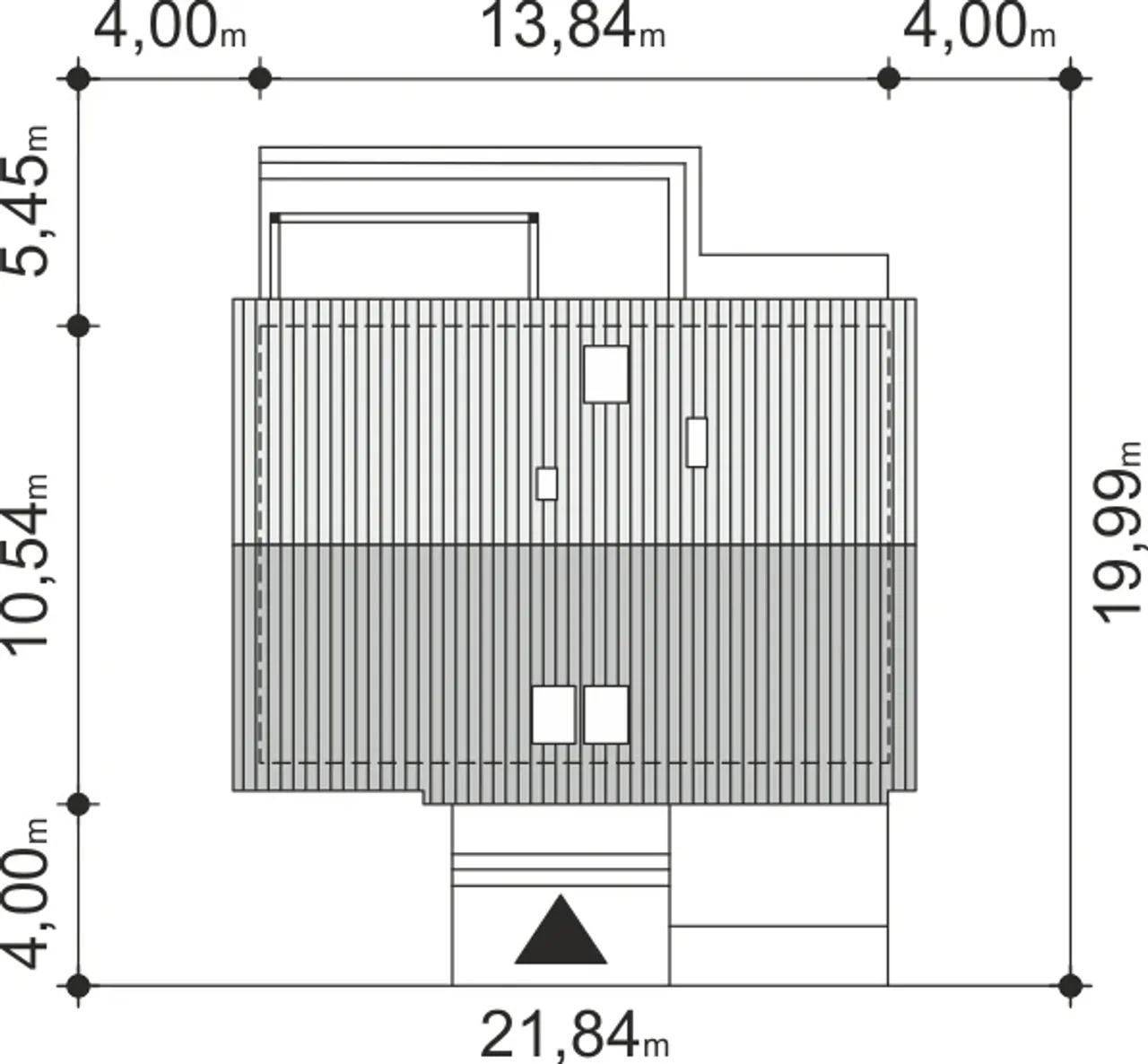

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

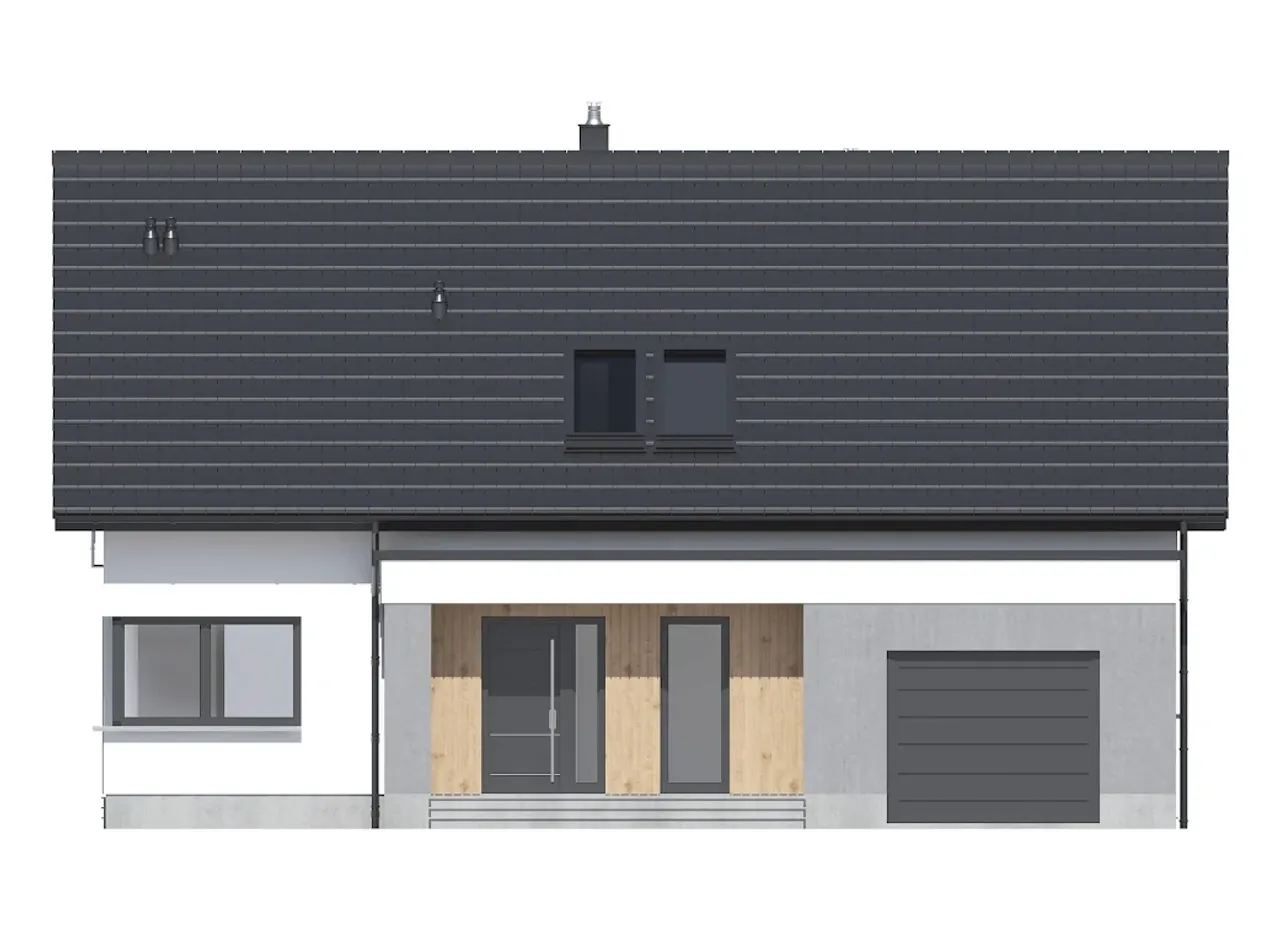

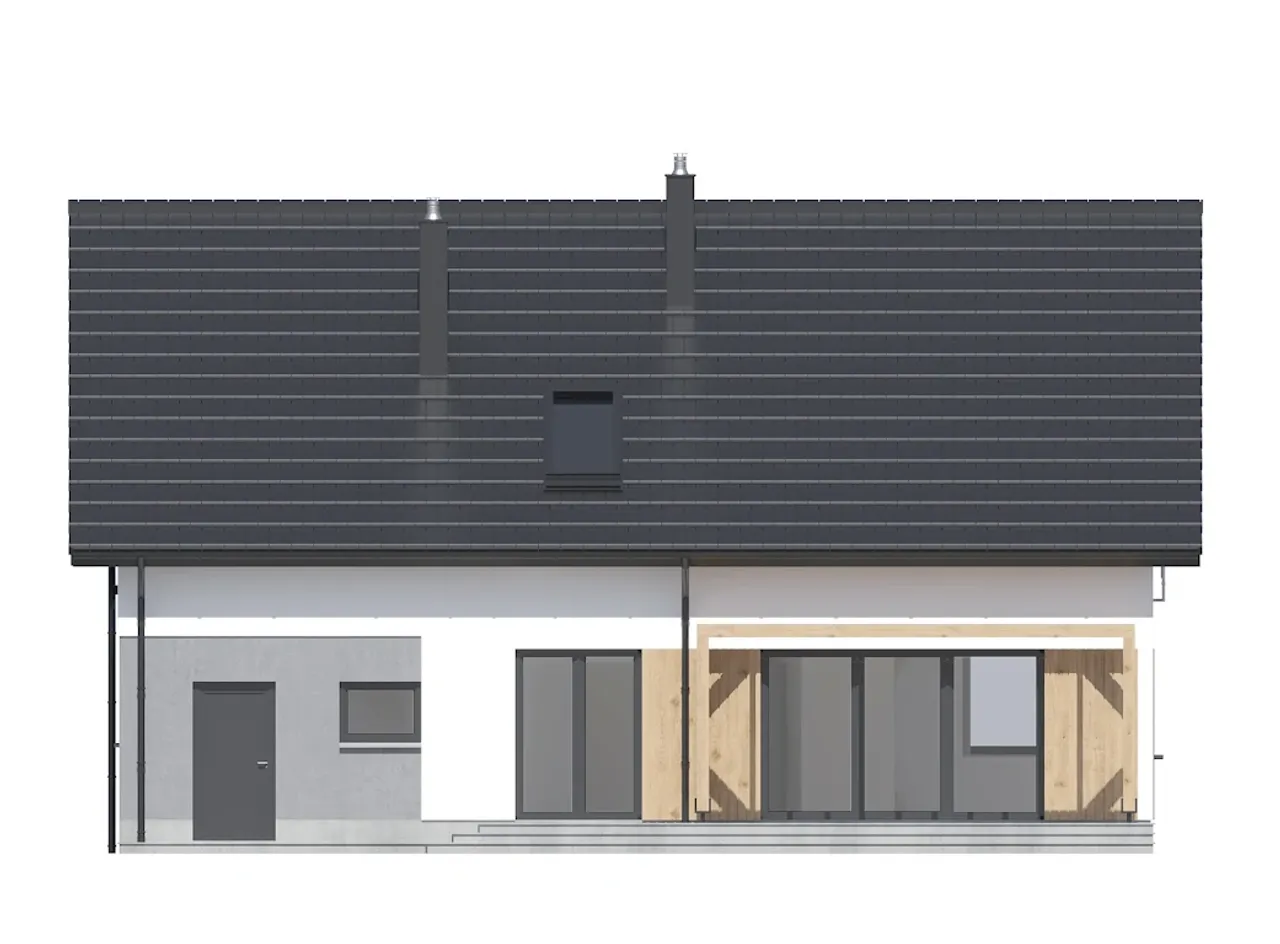

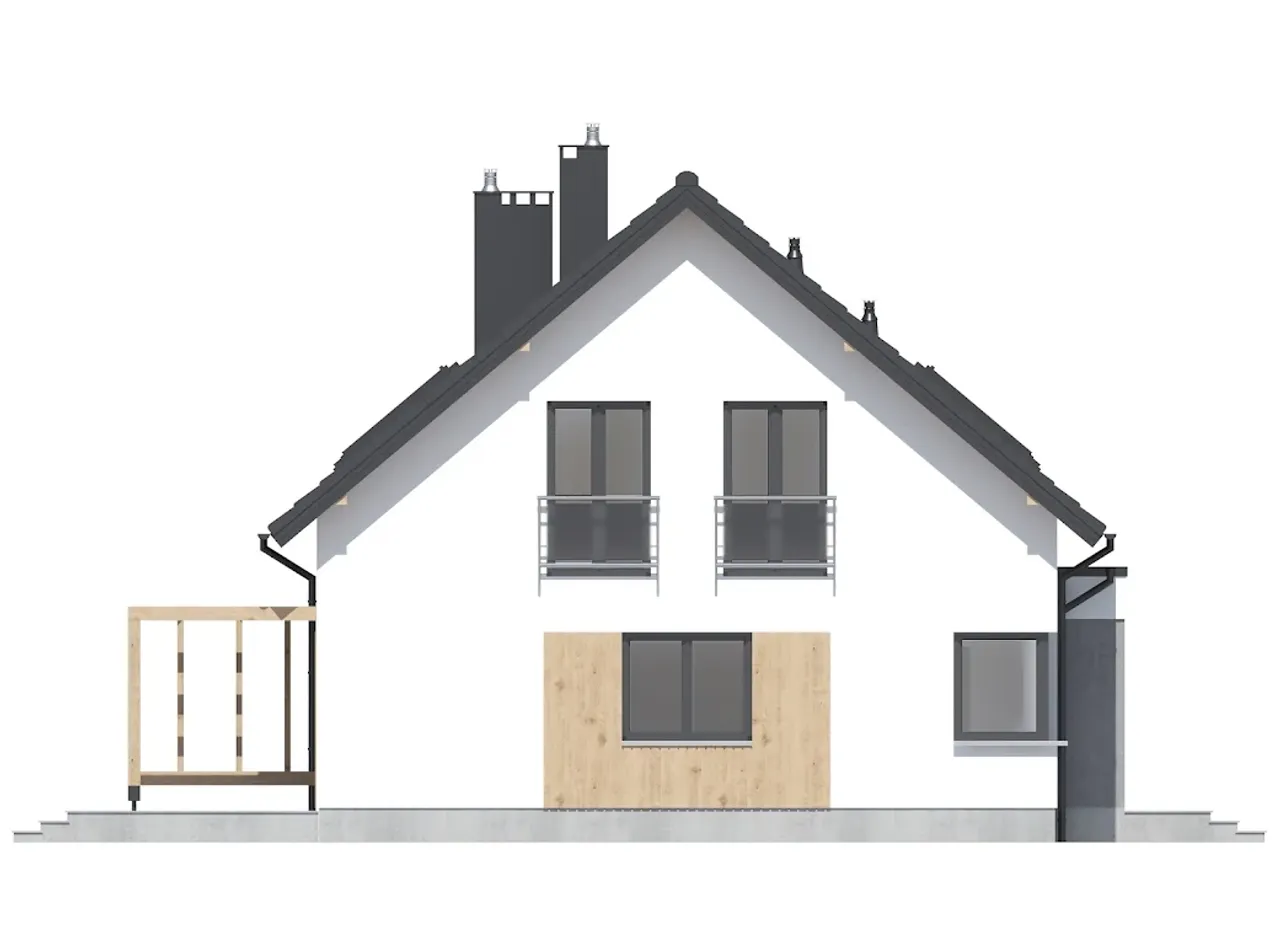

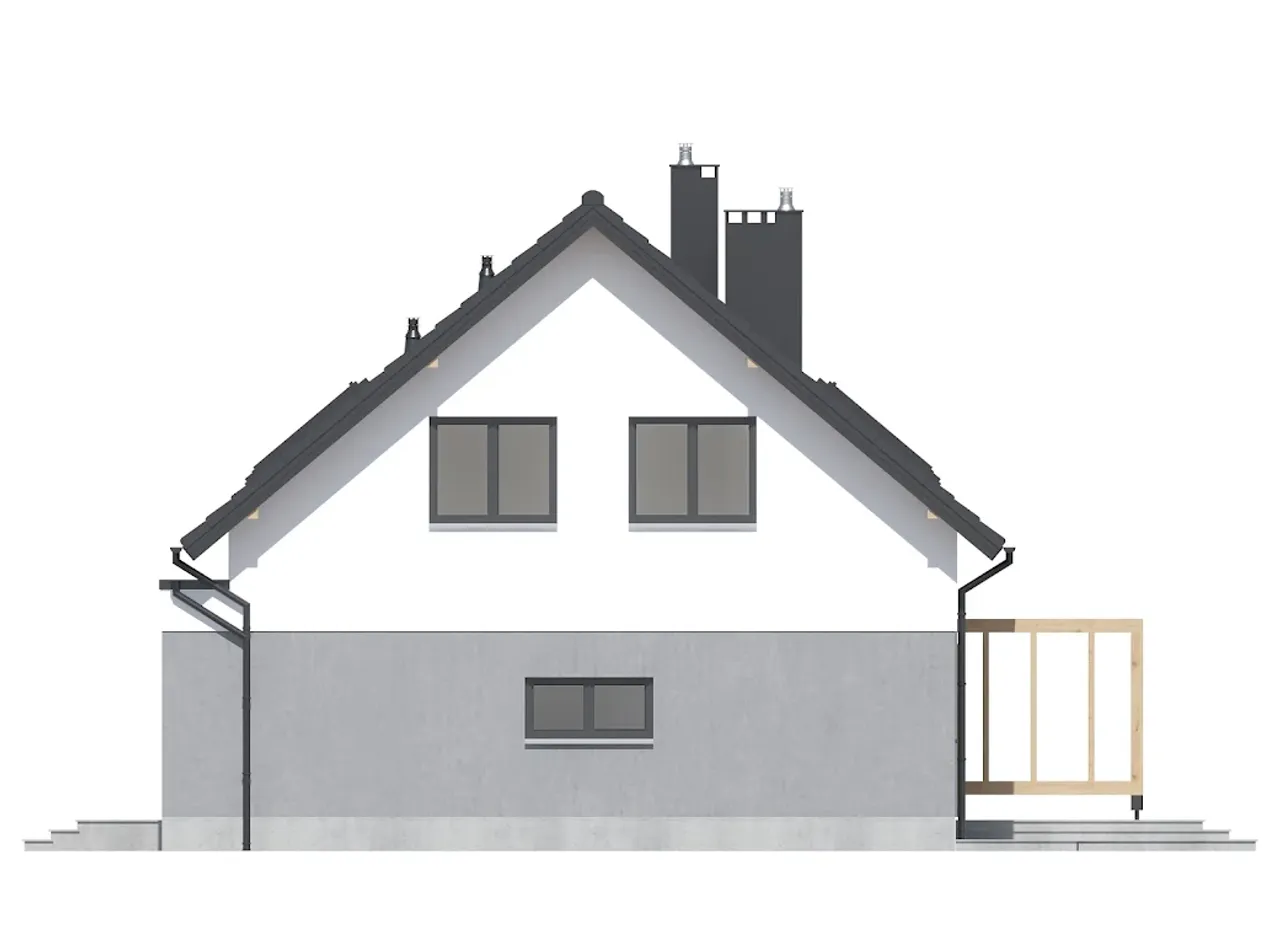

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

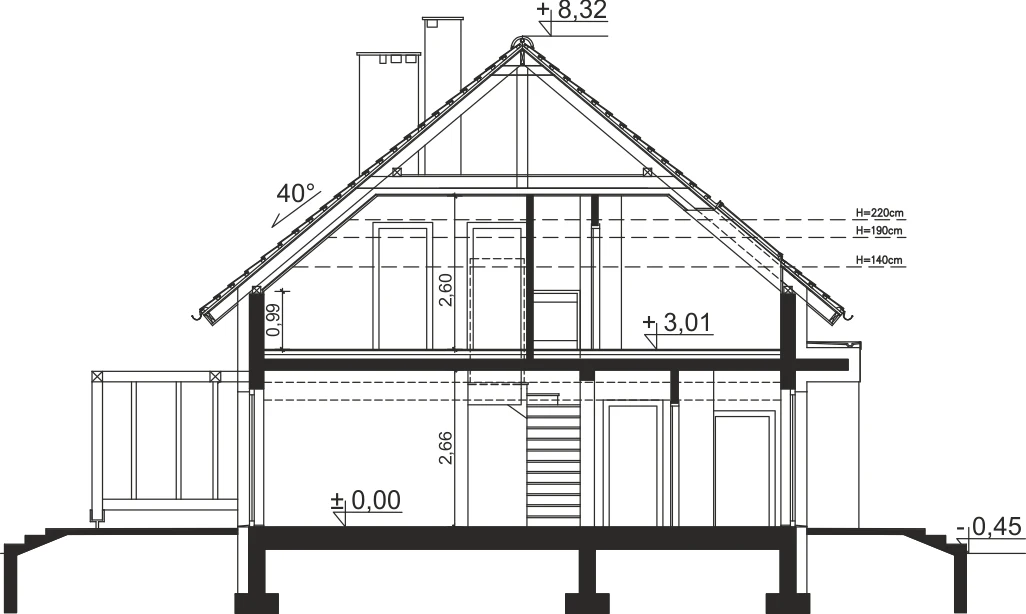

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

wersje

dodatki

wysyłka

kontakt

4399.00zł

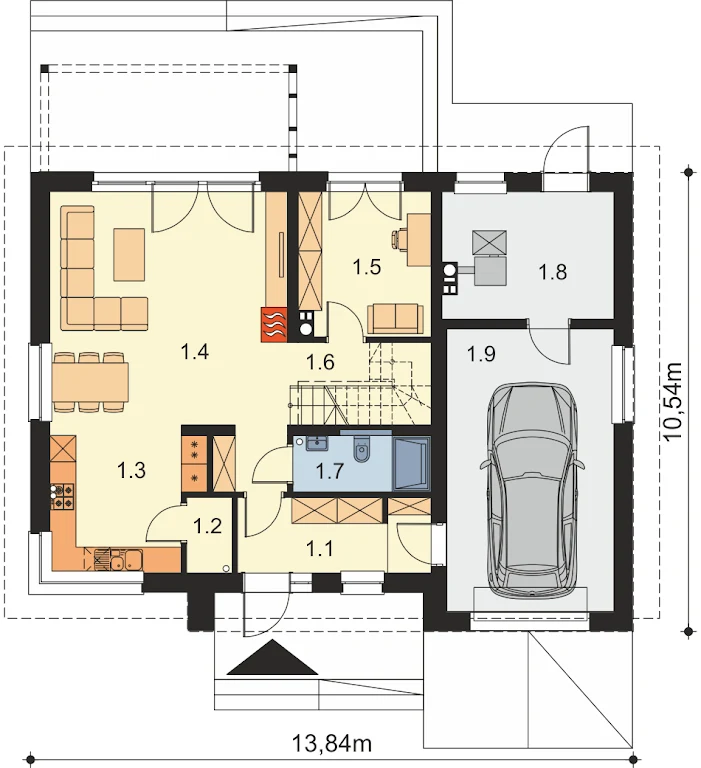

Rzuty gotowego projektu domu Ajaks 6

1. Wiatrołap	7,45 m²
2. Spiżarnia	1,70 m²
3. Kuchnia	10,80 m²
4. Salon + jadalnia	31,40 m²
5. Pokój	9,80 m²
6. Komunikacja	2,95 m²
7. łazienka	4,00 m²
8. Kotłownia	11,10 m²
9. Garaż	24,80 m²

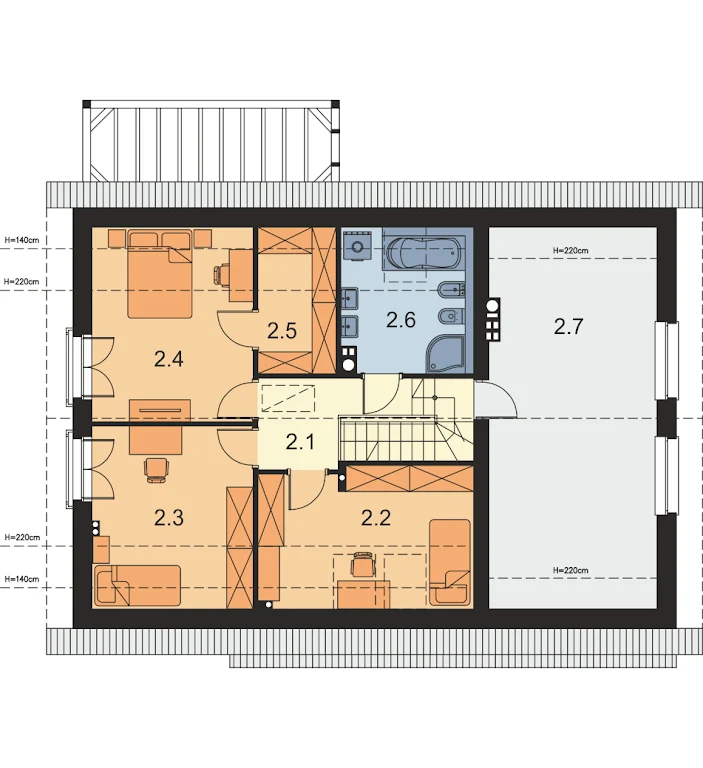

1. Komunikacja	5,30 (5,30) m²
2. Pokój	11,05 (15,77) m²
3. Pokój	11,85 (15,42) m²
4. Pokój	12,85 (16,38) m²
5. Garderoba	4,30 (6,02) m²
6. łazienka	6,55 (9,95) m²
7. Strych	30,59 (33,28) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Ajaks 6

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ajaks 6

Parametry Techniczne gotowego projektu domu Ajaks 6

Pow. użytkowa 120 m²

Ilość pokoi 5

Powierzchnia zabudowy 142.63 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 21.84 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kubatura 899.97 m³

Powierzchnia dachu 212.82 m²

Długość działki 19.99 m

Wysokość budynku 8.77 m

Kalenica równoległa do drogi

Styl budynku nowoczesny

Liczba łazieniek 2

Szerokość budynku 13.84 m

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Długość budynku 10.54 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Pow. użytkowa 120 m²

Powierzchnia zabudowy 142.63 m²

Garaż 1 stanowisko

Szerokość działki 21.84 m

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 212.82 m²

Wysokość budynku 8.77 m

Styl budynku nowoczesny

Szerokość budynku 13.84 m

Kąt nachylenia dachu 40 °

Rodzaj dachu dwuspadowy

Ilość pokoi 5

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Kubatura 899.97 m³

Długość działki 19.99 m

Kalenica równoległa do drogi

Liczba łazieniek 2

Kominek kominek w projekcie

Długość budynku 10.54 m

Piwnica bez podpiwniczenia

Nasze prawdziwe opinie z Google

Opis projektu domu Ajaks 6

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: żelbetowy, wylewany. Więźba dachowa drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).; Ogrzewanie: pompa ciepła z instalacją fotowoltaiczną + biomasa (do wyboru na etapie adaptacji projektu).

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
