120.42 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Ajaks 3

ID: 20971

3799 2025-04-09

TANIEJ 500 zł do 04.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

3799 zł

(4299 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3799 zł

3799 2025-04-09

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

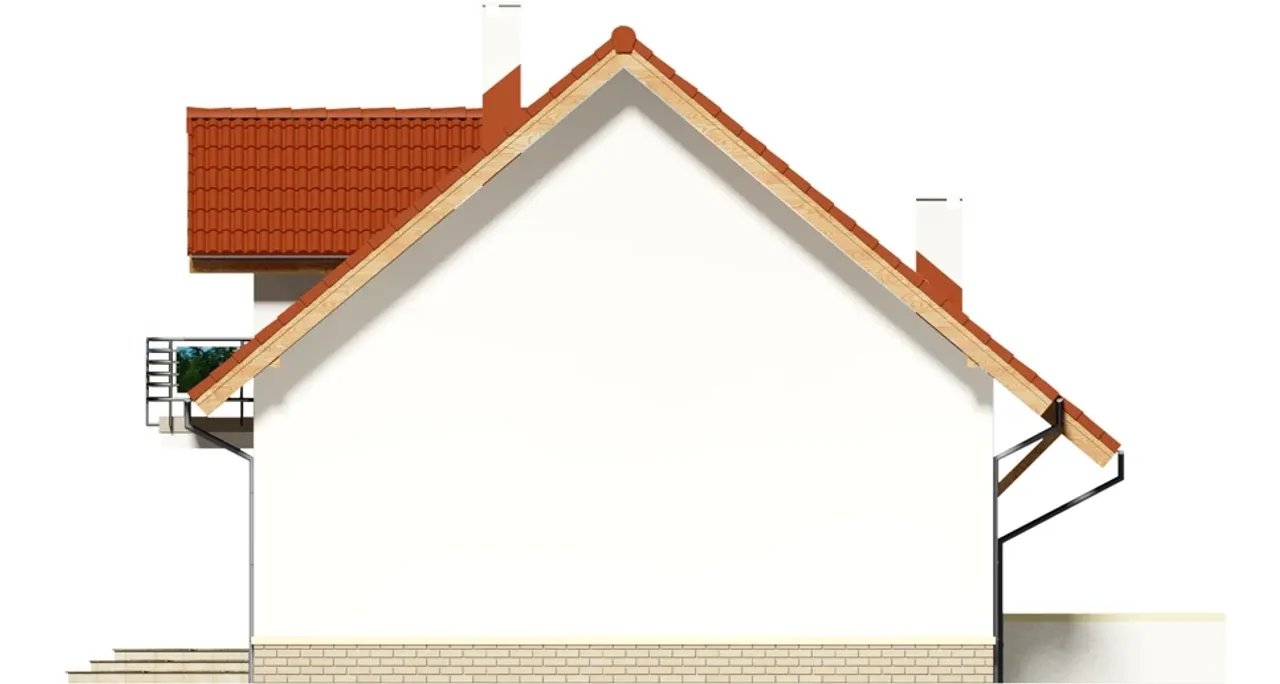

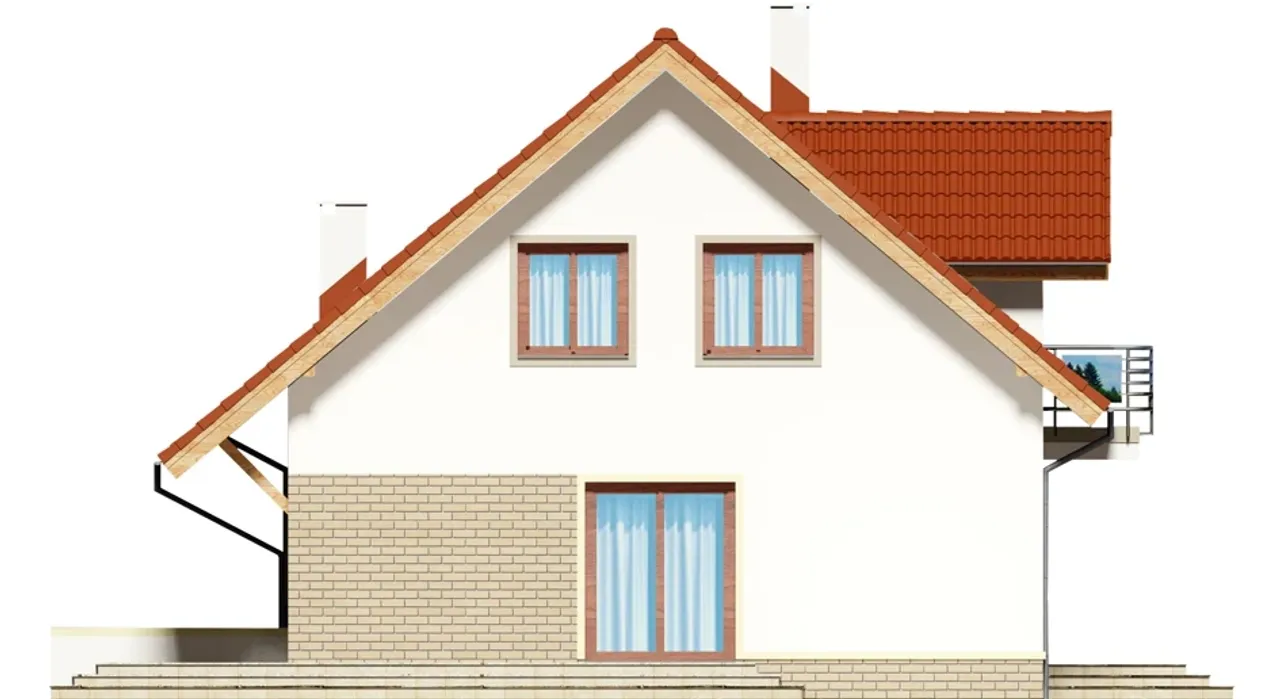

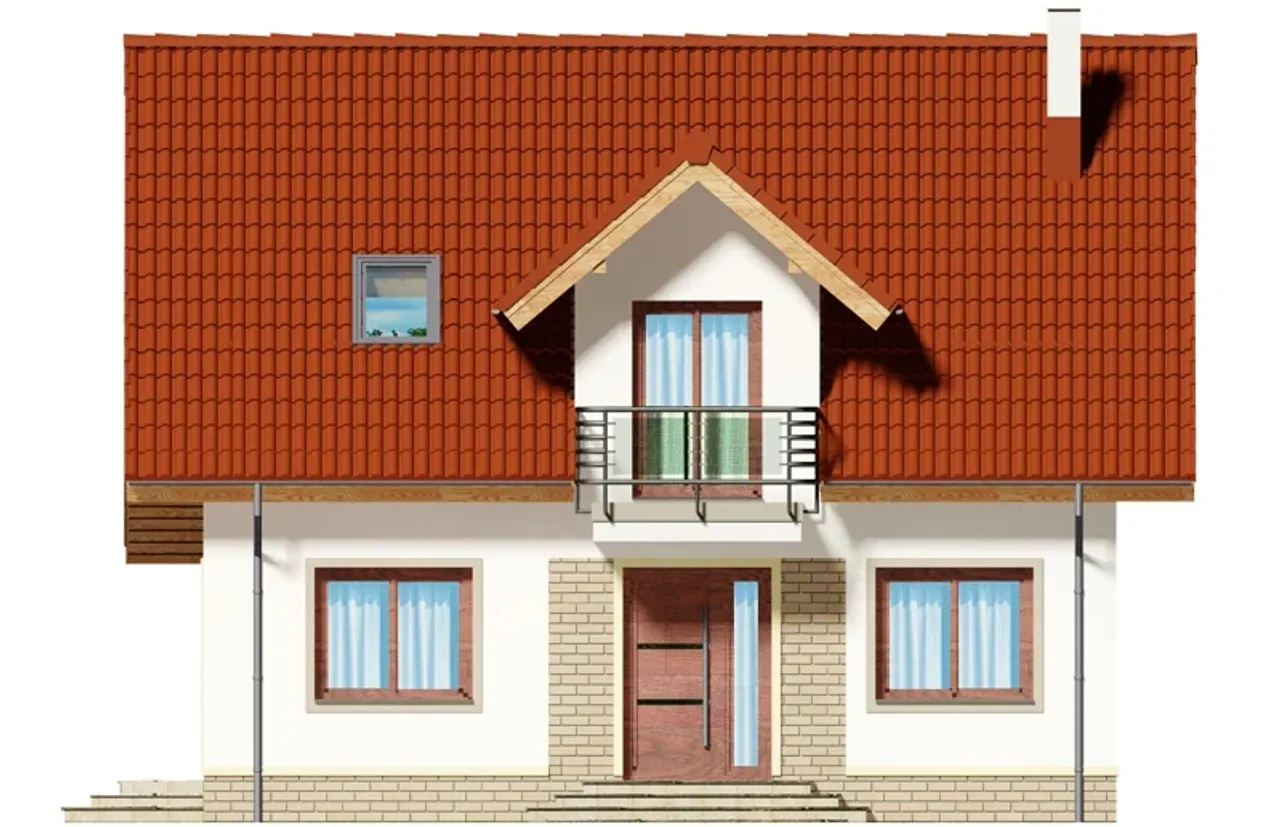

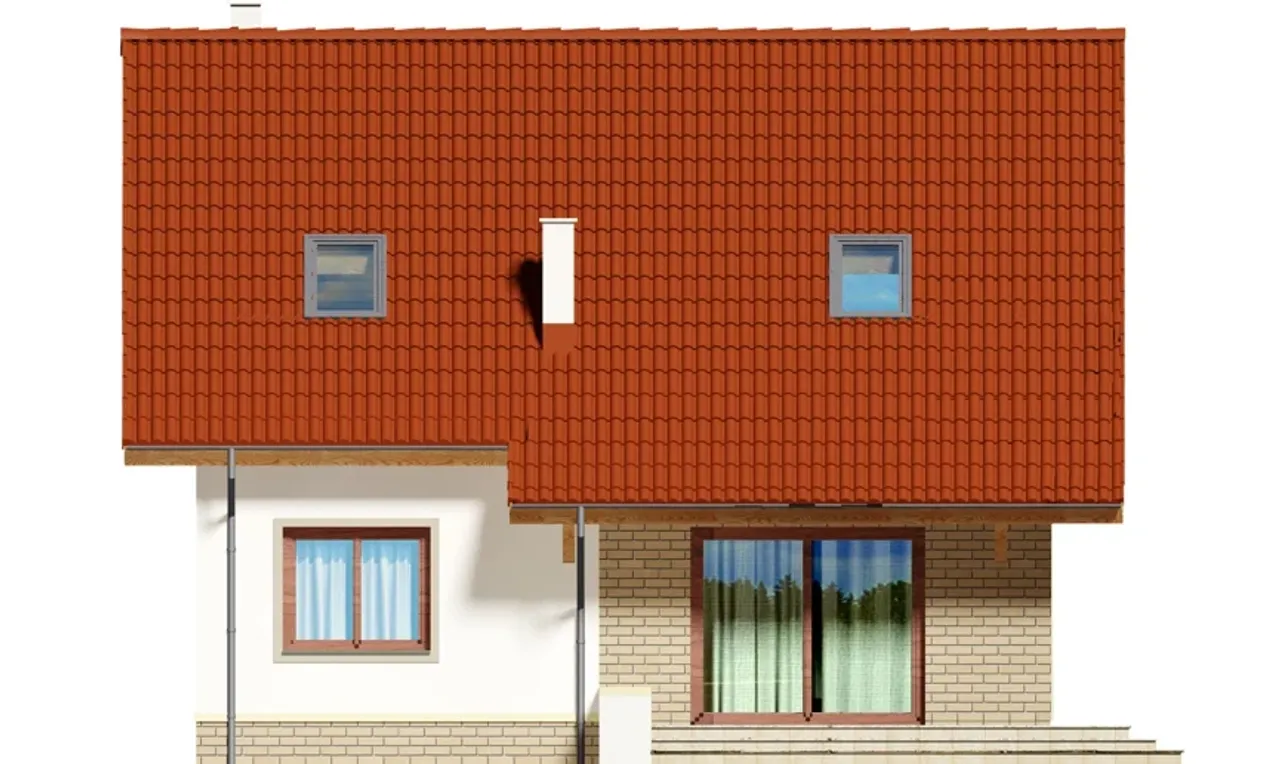

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3799.00zł

Rzuty gotowego projektu domu Ajaks 3

1. Powierzchnia	69,02 m²
2. Wiatrołap	6,12 m²
3. Komunikacja	3,00 m²
4. Spiżarnia	2,63 m²
5. Kuchnia	8,72 m²
6. Salon + jadalnia	26,22 m²
7. łazienka	4,00 m²
8. Pokój / gabinet	10,09 m²
9. Kotłownia	8,24 m²

1. Powierzchnia	51,40 m²
2. Komunikacja	6,04 (6,04) m²
3. Pokój	12,00 (16,26) m²
4. Pokój	10,25 (14,64) m²
5. Pokój	11,90 (16,29) m²
6. Garderoba	4,19 (6,23) m²
7. łazienka	7,02 (9,49) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Ajaks 3

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ajaks 3

Parametry Techniczne gotowego projektu domu Ajaks 3

Pow. użytkowa 120.42 m²

Ilość pokoi 5

Powierzchnia zabudowy 93.87 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 16.84 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 8.45 m

Przechowywanie w kuchni spiżarnia

Kominek kominek w projekcie

Bryła budynku prosta bryła

Kotłownia duża kotłownia

Szerokość budynku 9.84 m

Styl budynku tradycyjny

Taras z tarasem

Kąt nachylenia dachu 40 °

Strop żelbetowy

Długość budynku 9.54 m

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 607.28 m³

Funkcje dodatkowe z lukarnami

Powierzchnia dachu 179.45 m²

Rodzaj dachu dwuspadowy

Długość działki 18.04 m

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 2

Koszty budowy tylko z kosztorysem, 200-250 tys.

Pow. użytkowa 120.42 m²

Powierzchnia zabudowy 93.87 m²

Garaż bez garażu

Szerokość działki 16.84 m

Typ domu jednorodzinny całoroczny

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Szerokość budynku 9.84 m

Taras z tarasem

Strop żelbetowy

Piwnica bez podpiwniczenia

Kubatura 607.28 m³

Powierzchnia dachu 179.45 m²

Długość działki 18.04 m

Liczba łazieniek 2

Ilość pokoi 5

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Wysokość budynku 8.45 m

Kominek kominek w projekcie

Kotłownia duża kotłownia

Styl budynku tradycyjny

Kąt nachylenia dachu 40 °

Długość budynku 9.54 m

Kalenica równoległa do drogi

Funkcje dodatkowe z lukarnami

Rodzaj dachu dwuspadowy

Ogrzewanie gaz, paliwo stałe

Koszty budowy tylko z kosztorysem, 200-250 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Ajaks 3

AJAKS 3 to projekt świetnie nadający się na działkę. Dom zawiera duże, przestrzenne pomieszczenia. Posiada także pomieszczenia takie jak spiżarnia, kotłownia, garderoba i wolny pokój, który można przeznaczyć np. na dodatkową sypialnię.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: żelbetowy – wylewany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa.; Ogrzewanie: gazowe lub na paliwo stałe.
