Gotowy projekt domu Zyga OZE

ID: 29834
4140 2025-05-15
TANIEJ 350 zł do 09.05.2025
Projekt zgodny z aktualnymi przepisami WT2021
4140 zł
(4490 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 4140 zł
4140 2025-05-15
  • Promocja GRATISOWA do 11.05.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

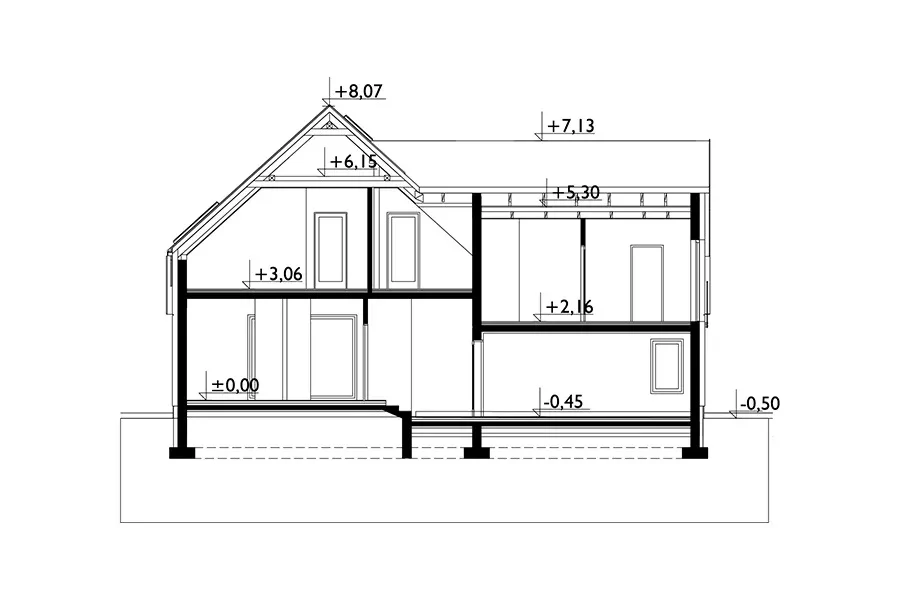

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Zyga OZE

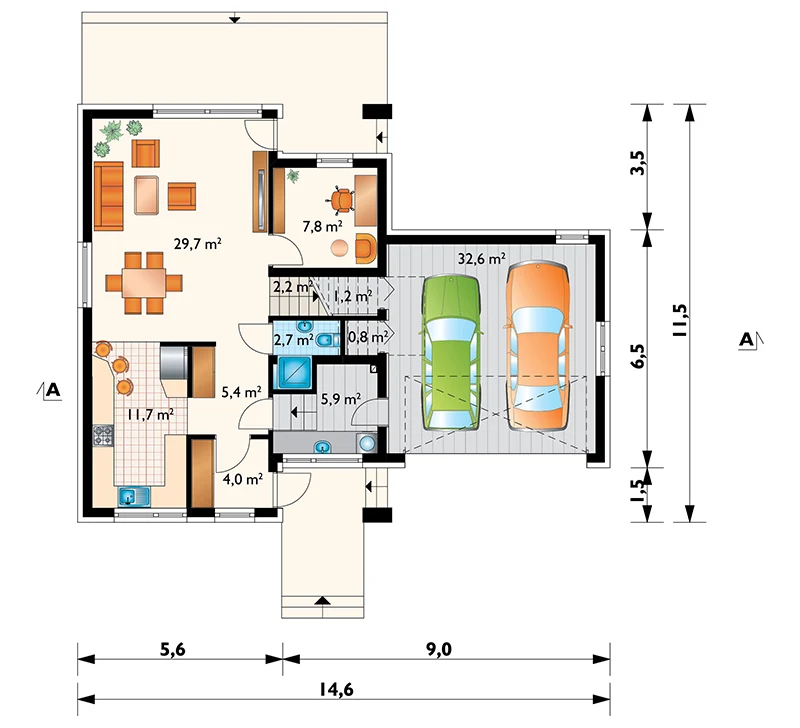

Zyga OZE
1. Pokój dzienny z jadalnią 29,70 m²
2. Gabinet 7,80 m²
3. Kuchnia 11,70 m²
4. Hol 5,40 m²
5. Wiatrołap 4,00 m²
6. Pom. techniczne 5,90 m²
7. łazienka 2,70 m²
8. Schowek 0,80 m²
9. Schowek 1,20 m²
10. Schody 2,20 m²
11. Garaż 32,60 m²

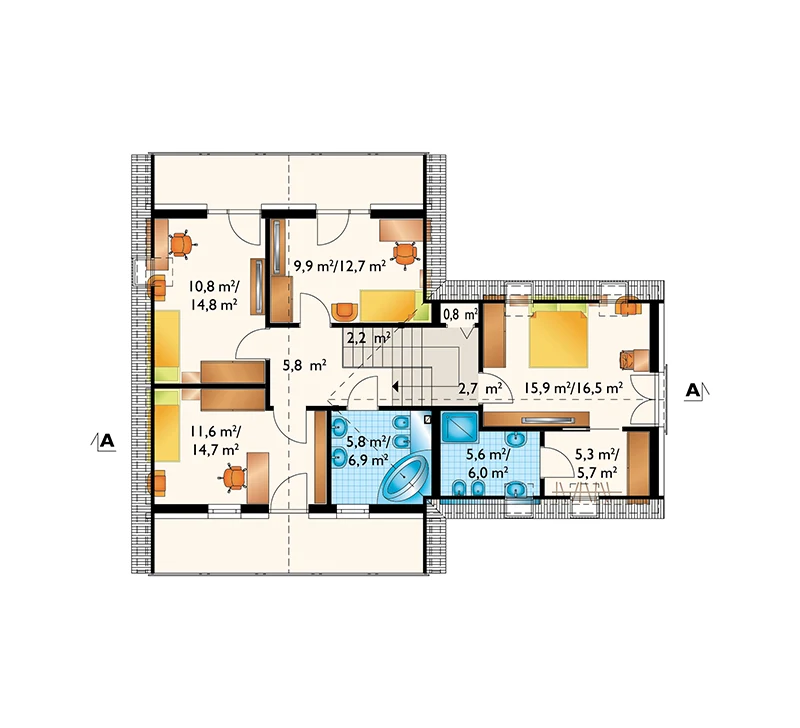

Zyga OZE
1. Pokój 10,80 (14,80) m²
2. Pokój 9,90 (12,70) m²
3. Pokój 11,60 (14,70) m²
4. Sypialnia 15,90 (16,50) m²
5. łazienka 5,80 (6,90) m²
6. łazienka 5,60 (6,00) m²
7. Garderoba 5,30 (5,70) m²
8. Przedpokoj 2,70 m²
9. Przedpokój 2,70 (5,80) m²
10. Schowek 0,80 m²
11. Schody 2,20 m²
Zyga OZE
Zyga OZE
Zyga OZE

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Zyga OZE

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Zyga OZE

Parametry Techniczne gotowego projektu domu Zyga OZE

Ilość pokoi 6
Pow. użytkowa 134 m²
Powierzchnia zabudowy 119.4 m²
Kondygnacje parterowy+poddasze
Garaż 2 stanowiska
Technologia murowany

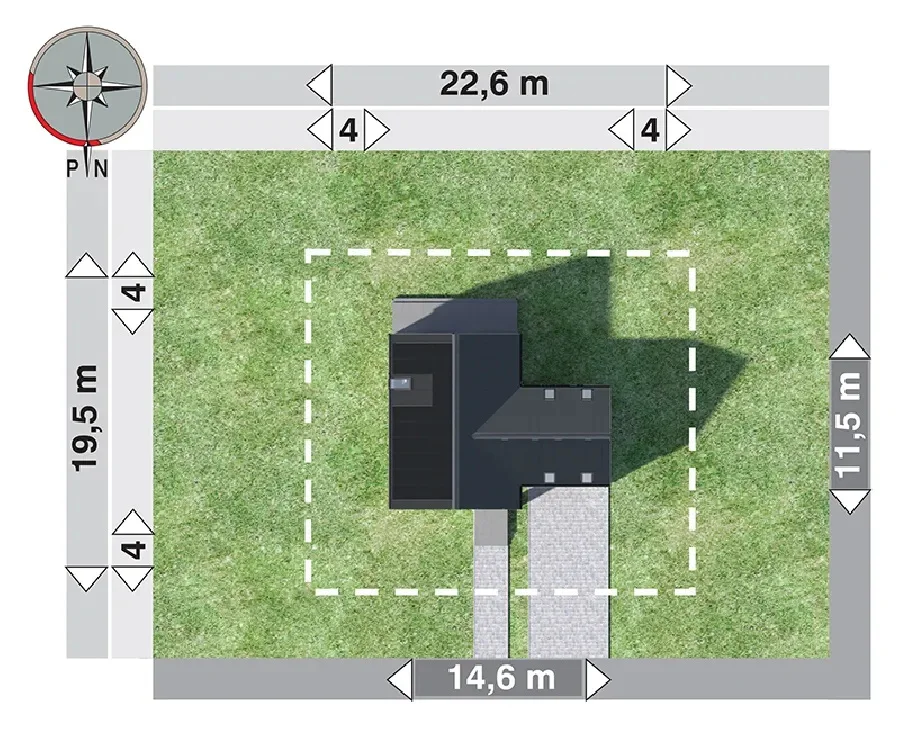

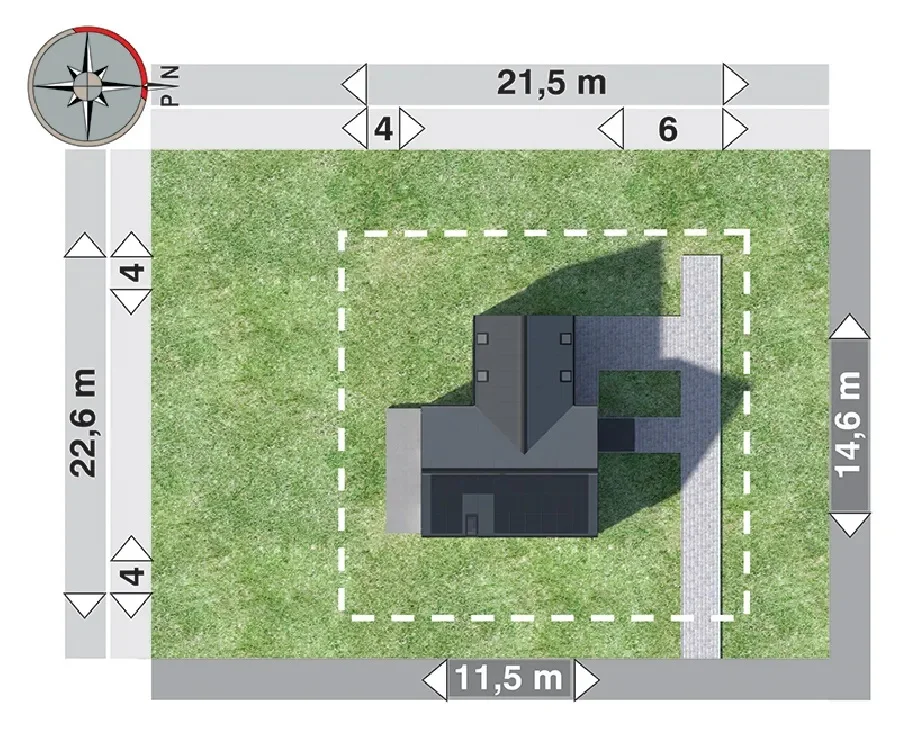

Szerokość działki 22.6 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Liczba łazieniek 3
Kąt nachylenia dachu 42 °
Strop żelbetowy
Długość budynku 11.5 m
Piwnica bez podpiwniczenia
Kalenica prostopadła do drogi
Kubatura 819 m³
Rodzaj garażu w bryle
Powierzchnia dachu 186 m²
Rodzaj dachu dwuspadowy
Długość działki 19.5 m
Wysokość budynku 8.58 m
Bryła budynku plan litery T
Styl budynku nowoczesny
Szerokość budynku 14.6 m
Koszty budowy 350-400 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Zyga OZE

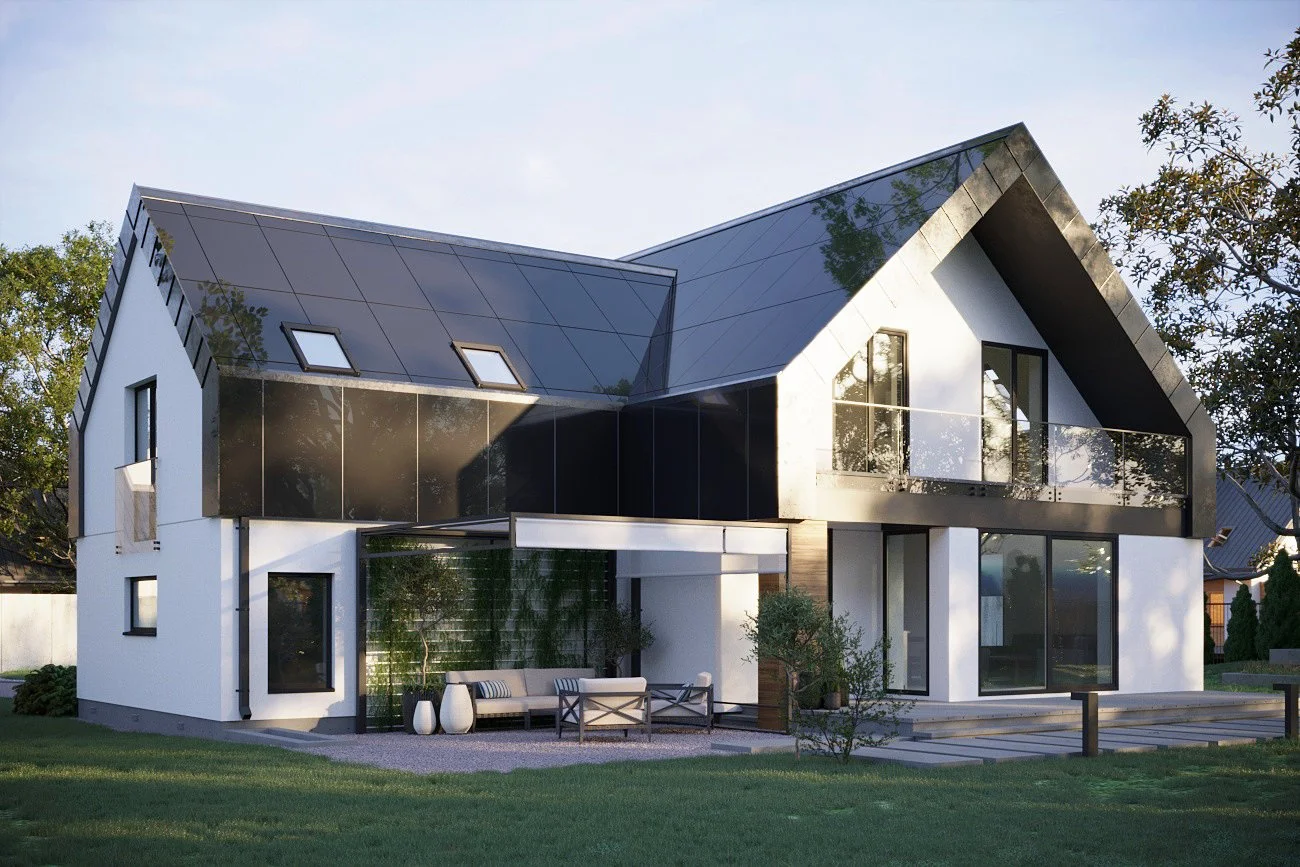

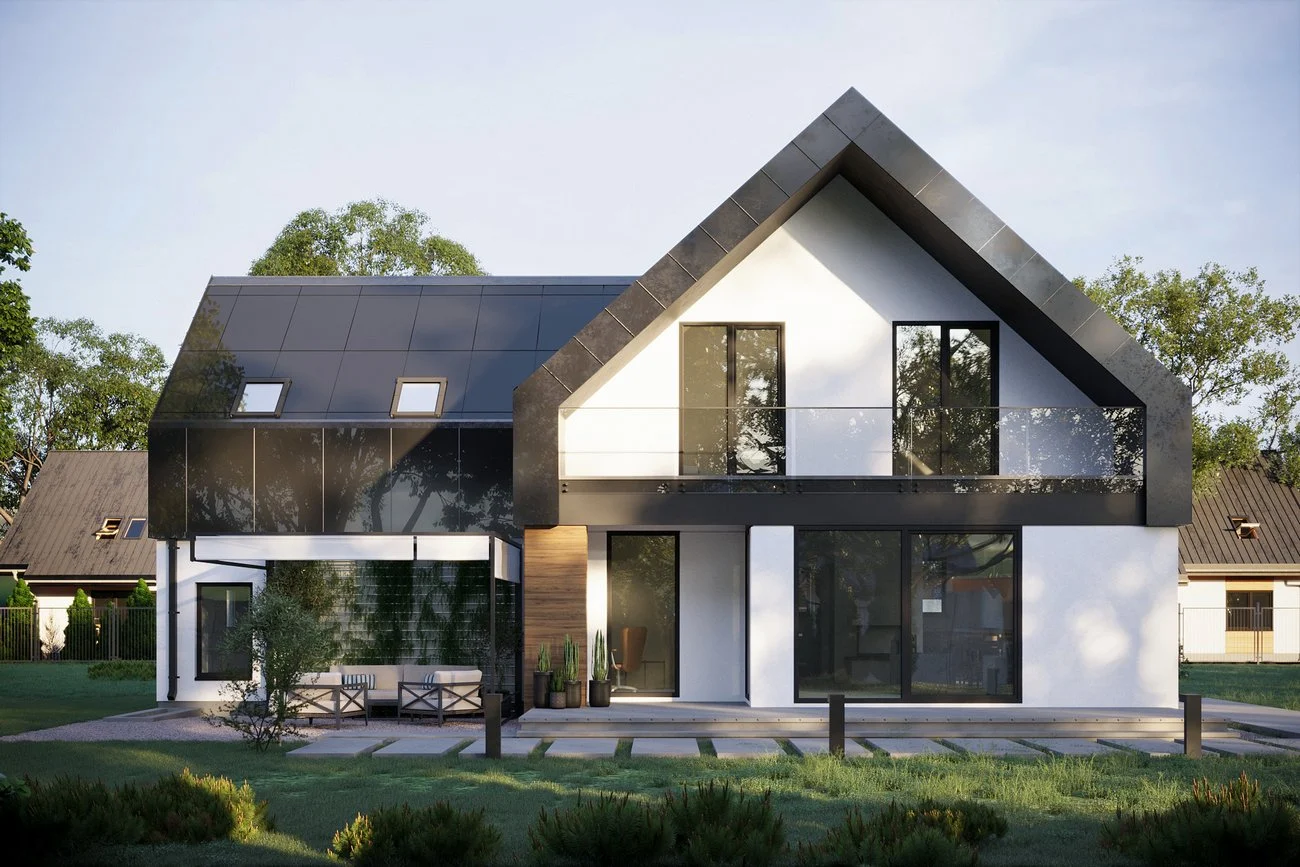

Wersja technologiczna: murowana – beton komórkowy.; Strop: żelbetowy monolityczny.; Typ schodów: płytowe żelbetowe.; Konstrukcja dachu: drewniana krokwiowo-jętkowa.; Pokrycie dachowe: dach solarny w systemie MyRoof z panelami PV 370W FULLBLACK, część nieaktywna poszycia dachu wykonana z kompozytu aluminiowego firmy mdm NT.; Typ ogrzewania: pompa ciepła.; Dostępna wersja z pompą ciepła: tak.; Dostępna wersja z fotowoltaiką: Ttak.; Ściany zewnętrzne: 24 cm beton komórkowy Solbet Optimal.; Ściany wewnętrzne: 24 cm beton komórkowy Solbet Optimal.; Ściany wewnetrzne dzialowe: 12 cm beton komorkówy Solbet Optimal.; Wentylacja: mechaniczna.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Zyga OZE

Stan surowy zamknięty 223500 zł
powierzchnia
Stan deweloperski 364500 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Zyga OZE

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Zyga OZE

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
