Gotowy projekt domu Zyga OZE (ID: 29834)

134 m²

parterowy+poddasze

2 stanowiska

murowany

4290 2025-11-24

Zyga OZE - 134m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

4290 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

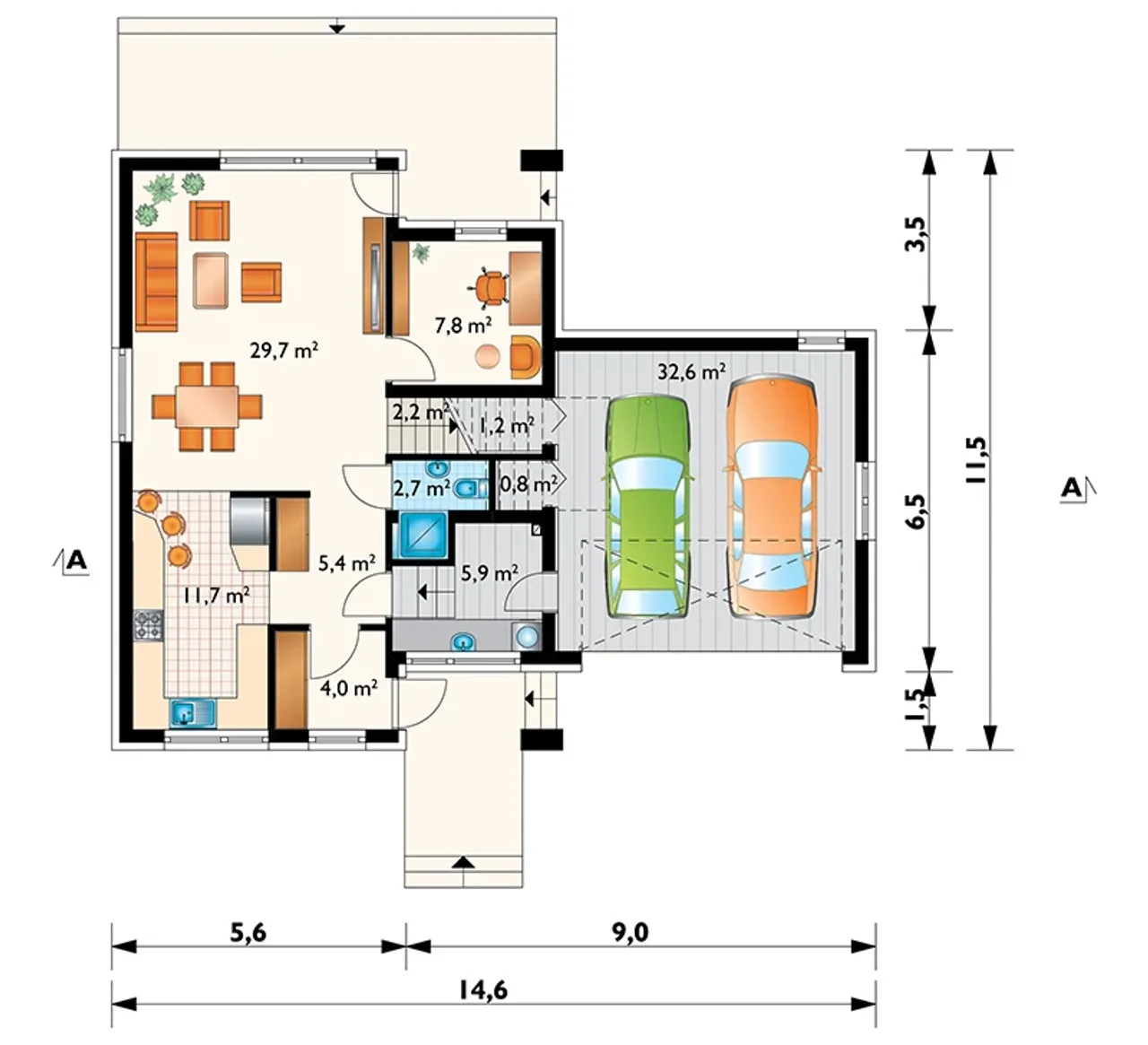

Rzuty gotowego projektu domu Zyga OZE

1. Pokój dzienny z jadalnią	29,70 m²
2. Gabinet	7,80 m²
3. Kuchnia	11,70 m²
4. Hol	5,40 m²
5. Wiatrołap	4,00 m²
6. Pom. techniczne	5,90 m²
7. łazienka	2,70 m²
8. Schowek	0,80 m²
9. Schowek	1,20 m²
10. Schody	2,20 m²
11. Garaż	32,60 m²

Pobieram bezpłatne rysunki szczegółowe

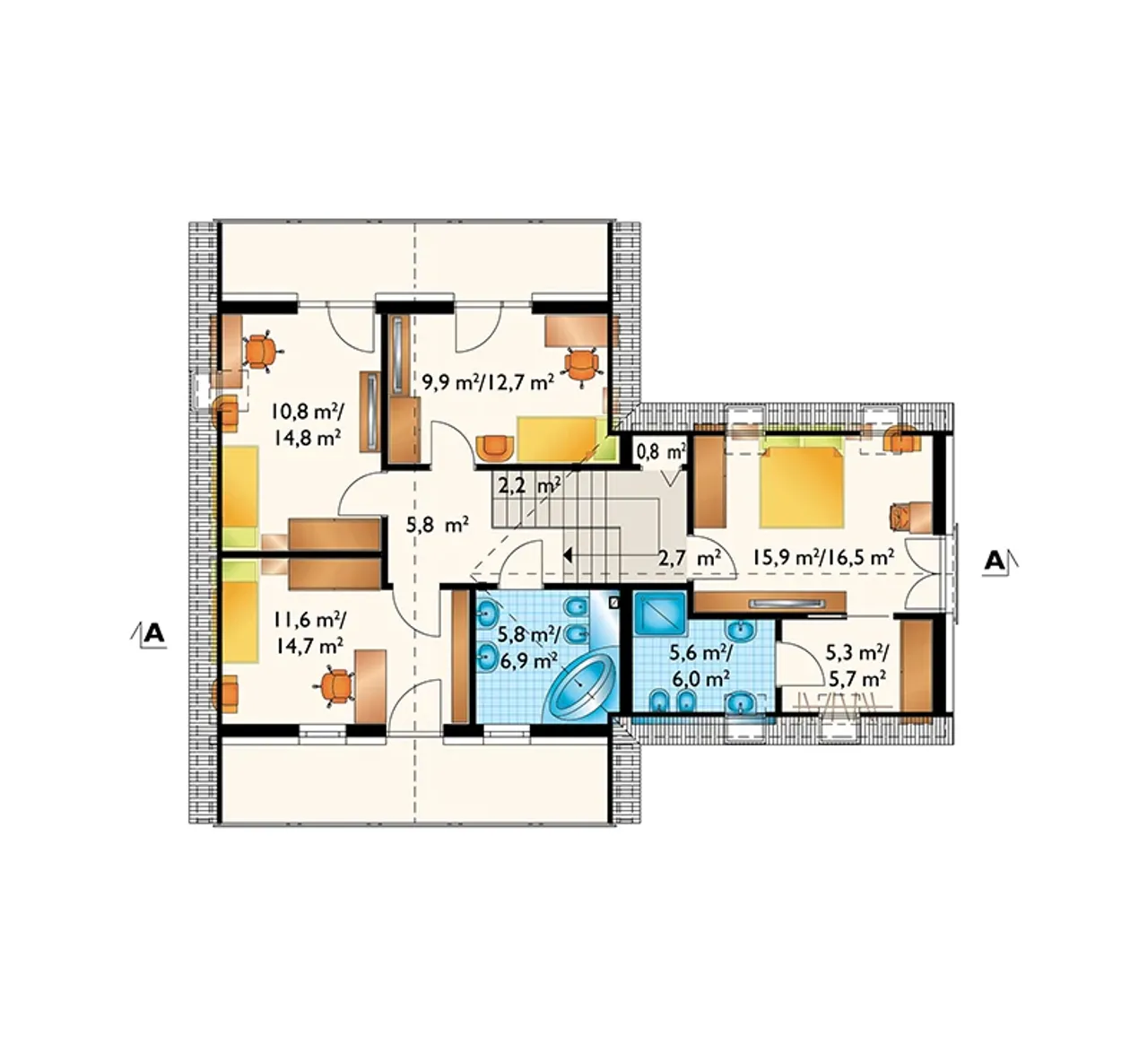

1. Pokój	10,80 (14,80) m²
2. Pokój	9,90 (12,70) m²
3. Pokój	11,60 (14,70) m²
4. Sypialnia	15,90 (16,50) m²
5. łazienka	5,80 (6,90) m²
6. łazienka	5,60 (6,00) m²
7. Garderoba	5,30 (5,70) m²
8. Przedpokoj	2,70 m²
9. Przedpokój	2,70 (5,80) m²
10. Schowek	0,80 m²
11. Schody	2,20 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Zyga OZE

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Zyga OZE

Parametry Techniczne gotowego projektu domu Zyga OZE

Ilość pokoi 6

Pow. użytkowa 134 m²

Powierzchnia zabudowy 119.4 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

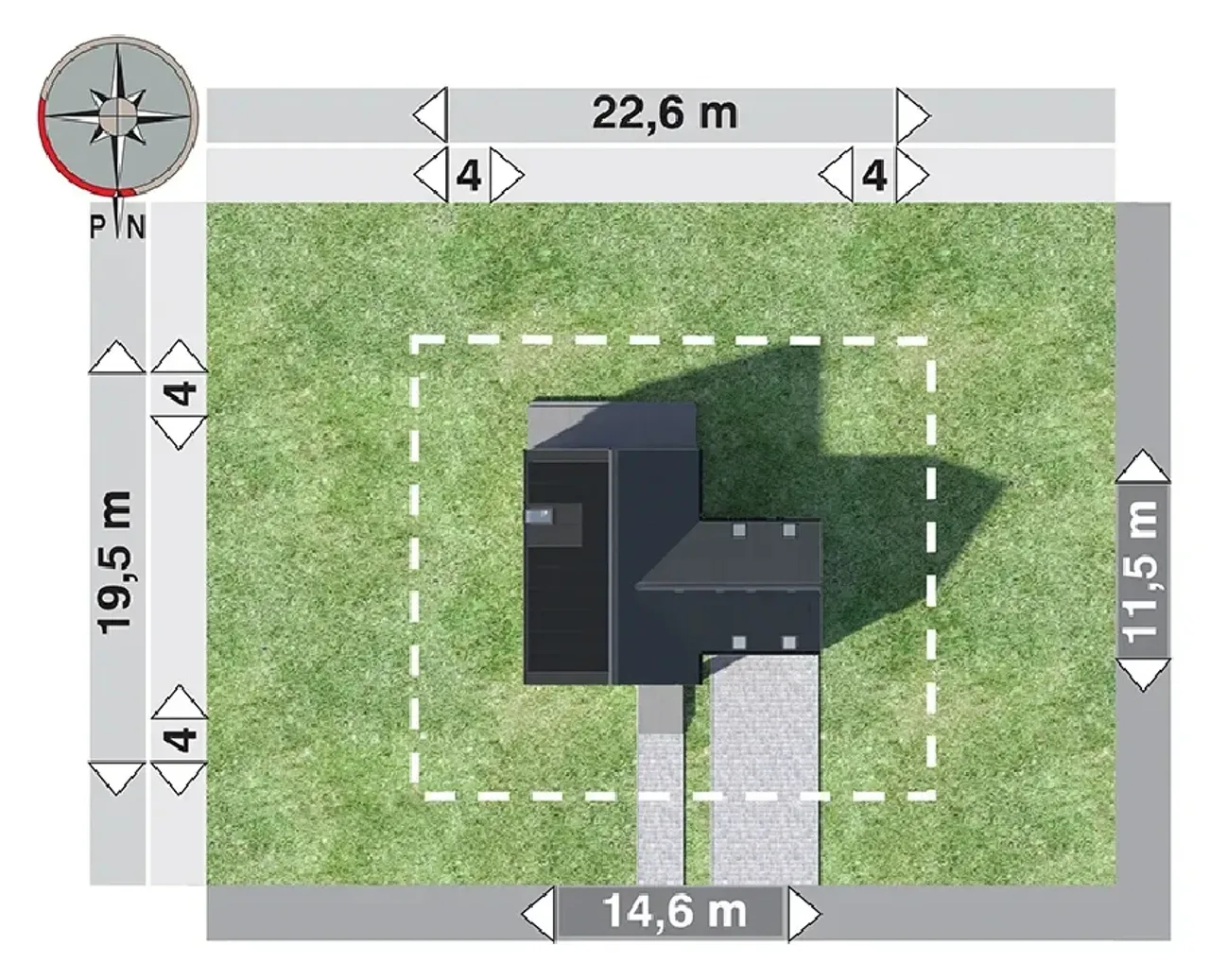

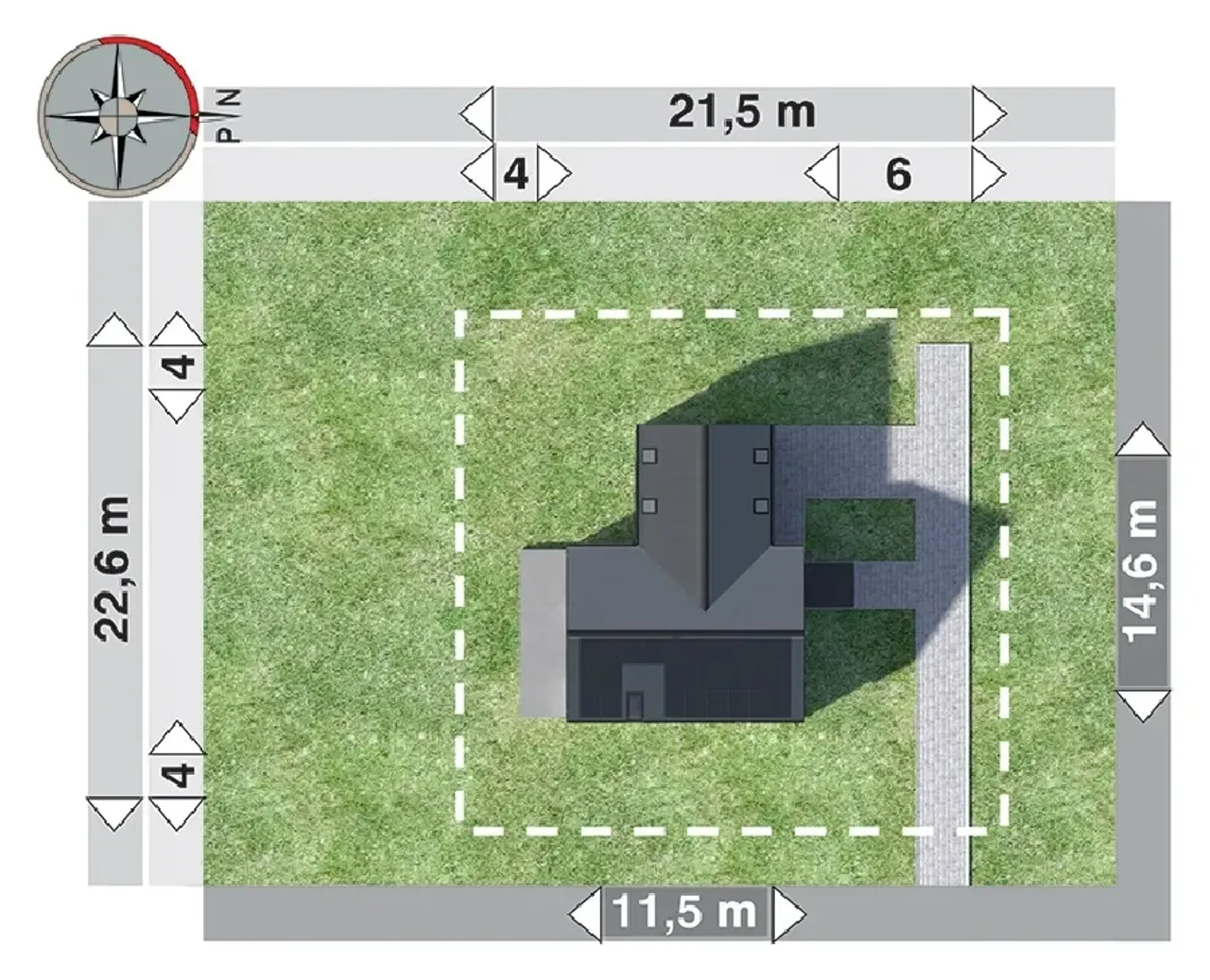

Szerokość działki 22.6 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Długość budynku 11.5 m

Piwnica bez podpiwniczenia

Kalenica prostopadła do drogi

Kubatura 819 m³

Rodzaj garażu w bryle

Powierzchnia dachu 186 m²

Rodzaj dachu dwuspadowy

Długość działki 19.5 m

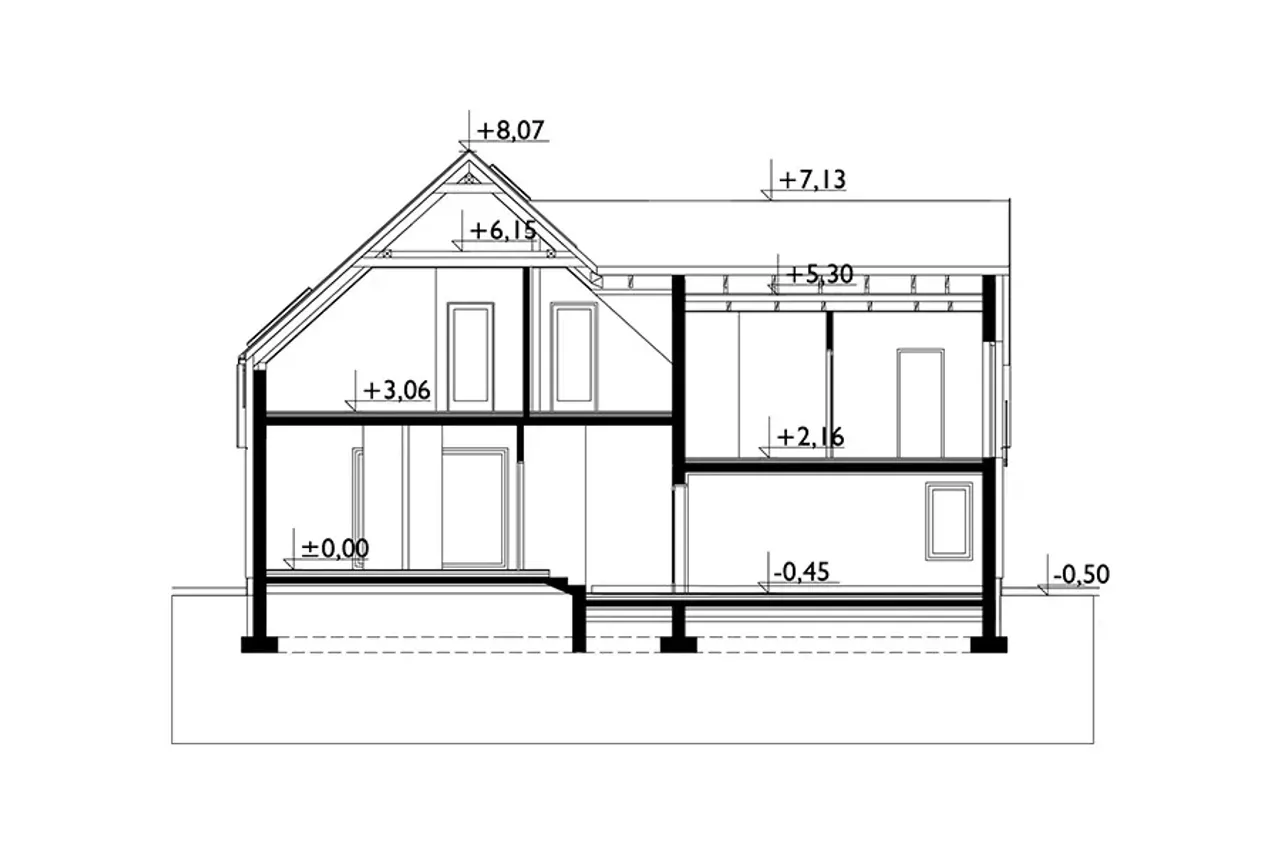

Wysokość budynku 8.58 m

Bryła budynku plan litery T

Styl budynku nowoczesny

Szerokość budynku 14.6 m

Liczba łazieniek 3

Kąt nachylenia dachu 42 °

Strop żelbetowy

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 6

Powierzchnia zabudowy 119.4 m²

Garaż 2 stanowiska

Szerokość działki 22.6 m

Typ domu jednorodzinny całoroczny

Piwnica bez podpiwniczenia

Kubatura 819 m³

Powierzchnia dachu 186 m²

Długość działki 19.5 m

Bryła budynku plan litery T

Szerokość budynku 14.6 m

Kąt nachylenia dachu 42 °

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 134 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Długość budynku 11.5 m

Kalenica prostopadła do drogi

Rodzaj garażu w bryle

Rodzaj dachu dwuspadowy

Wysokość budynku 8.58 m

Styl budynku nowoczesny

Liczba łazieniek 3

Strop żelbetowy

Nasze prawdziwe opinie z Google

Opis projektu domu Zyga OZE

Technologia wykonania:

Wersja technologiczna: murowana – beton komórkowy.
Strop: żelbetowy monolityczny.
Typ schodów: płytowe żelbetowe.
Konstrukcja dachu: drewniana krokwiowo-jętkowa.

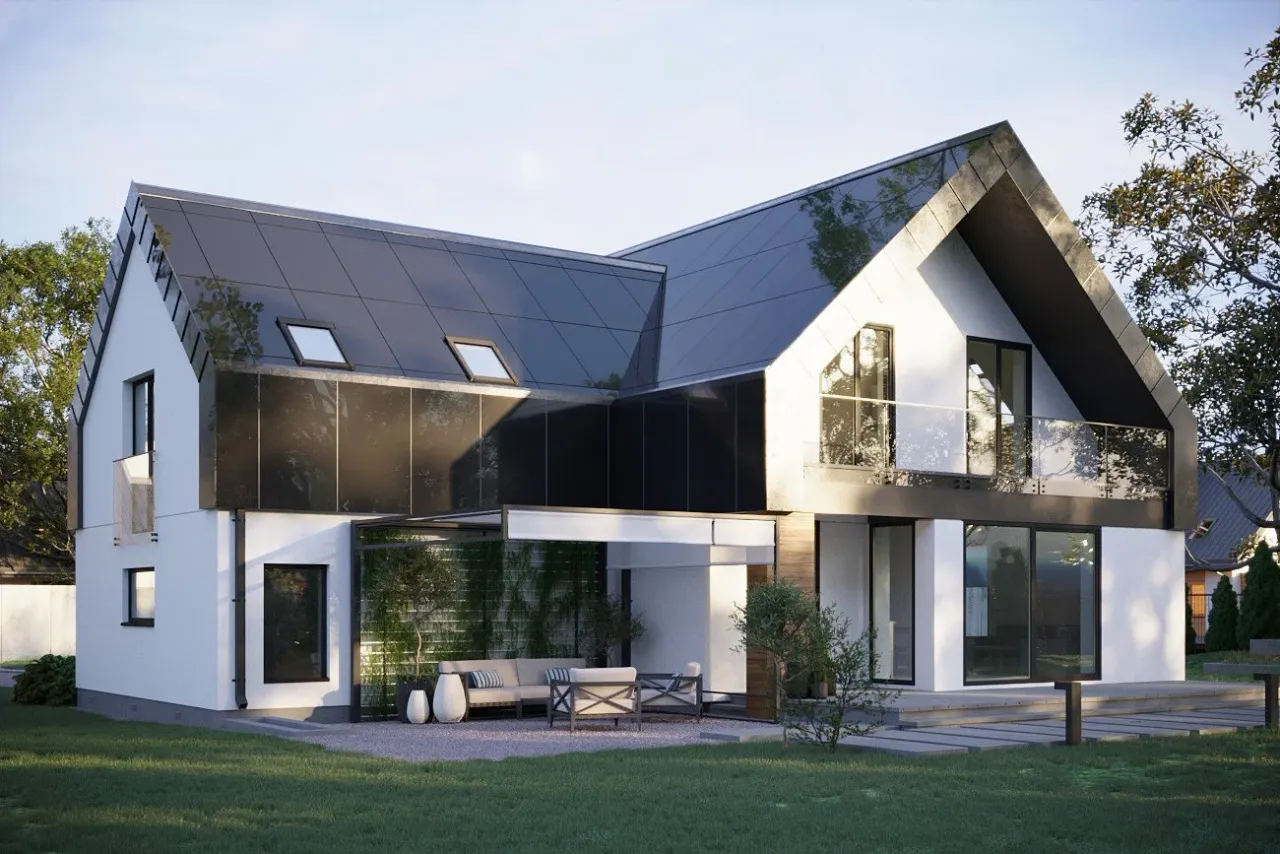

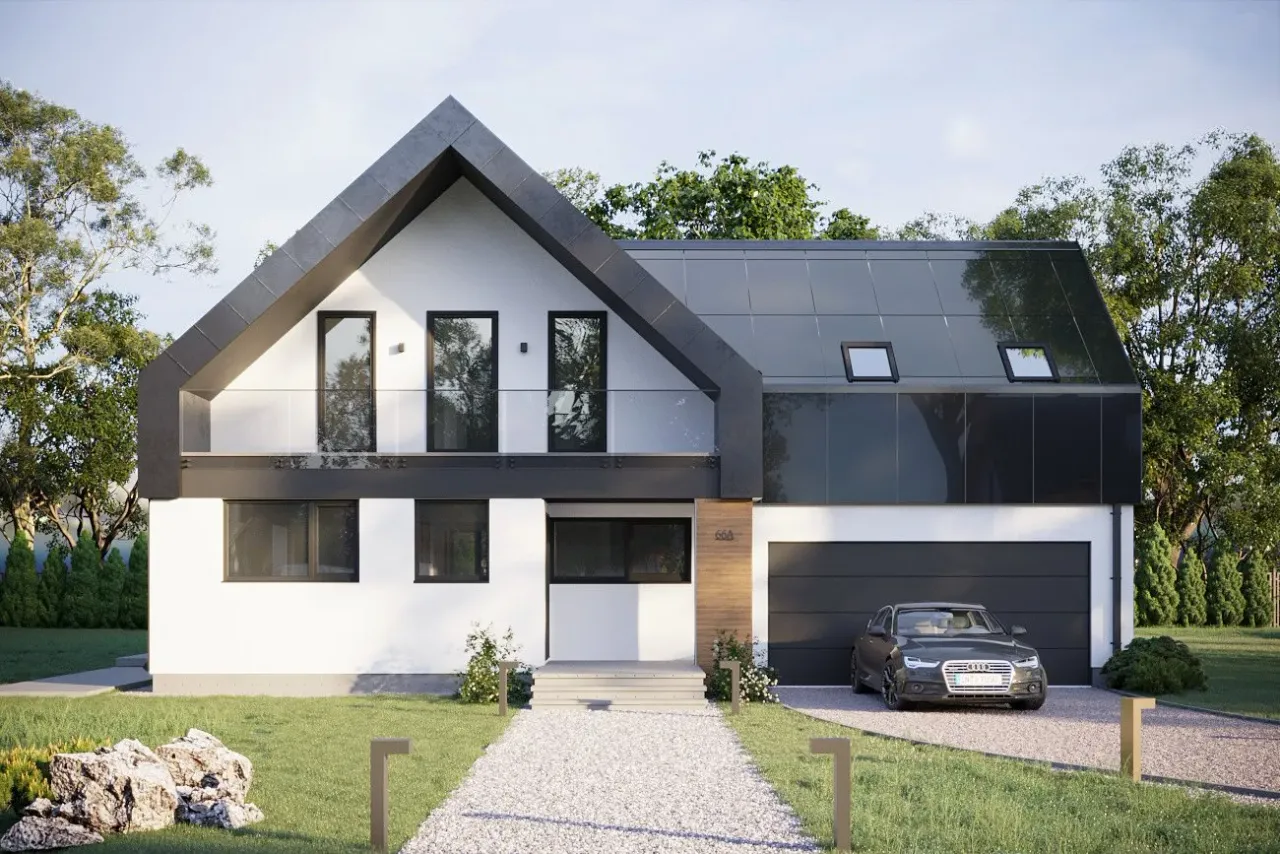

Pokrycie dachowe: dach solarny w systemie MyRoof z panelami PV 370W FULLBLACK, część nieaktywna poszycia dachu wykonana z kompozytu aluminiowego firmy mdm NT.
Typ ogrzewania: pompa ciepła.
Dostępna wersja z pompą ciepła: tak.
Dostępna wersja z fotowoltaiką: Ttak.
Ściany zewnętrzne: 24 cm beton komórkowy Solbet Optimal.
Ściany wewnętrzne: 24 cm beton komórkowy Solbet Optimal.
Ściany wewnetrzne dzialowe: 12 cm beton komorkówy Solbet Optimal.
Wentylacja: mechaniczna.
