Gotowy projekt domu Zofia Mini Neo

ID: 18690
3540 2025-05-01
TANIEJ 350 zł do 25.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
3540 zł
(3890 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 3540 zł
3540 2025-05-01
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Zofia Mini Neo

Zofia Mini Neo
1. Powierzchnia 82,80 m²
2. Pokój dzienny 22,30 m²
3. Garaż 18,40 m²
4. Pokój 8,70 m²
5. Kuchnia 6,80 m²
6. Kotłownia 5,90 m²
7. łazienka 4,90 m²
8. Hol 3,90 m²
9. Wiatrołap 3,80 m²
10. Klatka schodowa 3,10 m²
11. Korytarz 2,80 m²
12. Schowek 2,20 m²
Zofia Mini Neo
1. Powierzchnia 65,80 m²
2. Sypialnia 17,10 (18,40) m²
3. Pokój 9,80 (11,60) m²
4. Pokój 9,80 (12,90) m²
5. łazienka 9,50 (10,90) m²
6. Gabinet 9,00 (11,70) m²
7. łazienka 5,10 (5,80) m²
8. Klatka schodowa 3,10 (2,40) m²
Zofia Mini Neo
Zofia Mini Neo

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Zofia Mini Neo

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Zofia Mini Neo

Parametry Techniczne gotowego projektu domu Zofia Mini Neo

Ilość pokoi 6
Pow. użytkowa 114 m²
Powierzchnia zabudowy 103.1 m²
Kondygnacje parterowy+poddasze
Garaż bez garażu
Technologia murowany

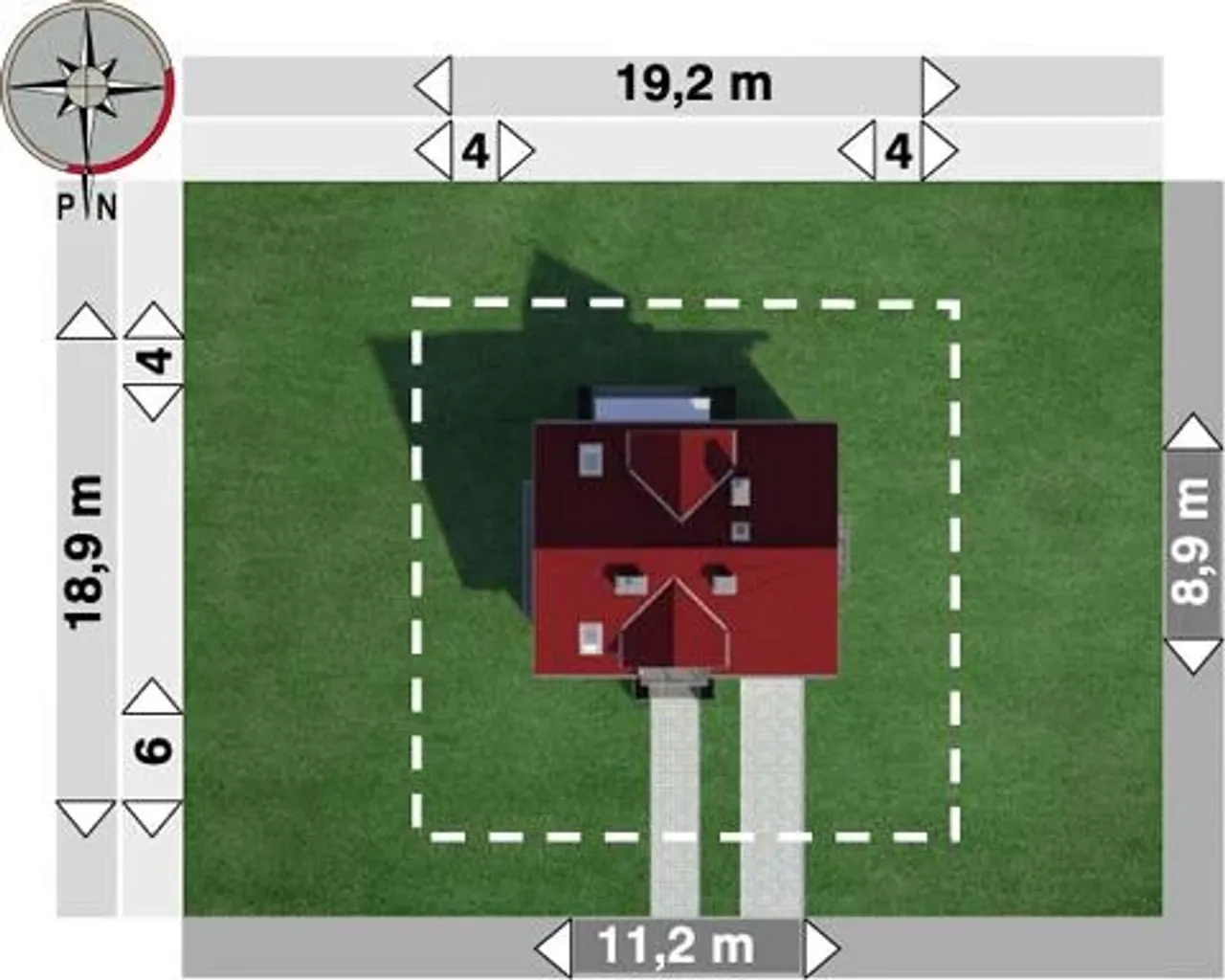

Szerokość działki 20.1 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Kalenica równoległa do drogi
Szerokość budynku 12.1 m
Kominek kominek w projekcie
Kąt nachylenia dachu 42 °
Funkcje dodatkowe z lukarnami
Długość budynku 8.9 m
Piwnica bez podpiwniczenia
Kubatura 682.3 m³
Rodzaj garażu w bryle
Powierzchnia dachu 191.9 m²
Rodzaj dachu dwuspadowy
Długość działki 18.9 m
Wysokość budynku 8.7 m
Bryła budynku prosta bryła
Styl budynku nowoczesny
Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Zofia Mini Neo

Przedstawiony projekt domu o nazwie Zofia Mini Neo 1142-MK to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Zofia Mini Neo 1142-MK po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie nie przewidziano miejsc garażowych zadaszonych. Można rozważyć garaż pod wiatą / wolnostojący. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 42 stopni nachylenia. Będzie to dom parterowy z użytkowym poddaszem, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

murowana – keramzyt; ŚCIANY ZEWNĘTRZNE: pustaki TERMO OPTIROC 24 firmy TERMAT gr. 24 cm na zaprawie SICHER BAUTECHNIK + docieplenie styropian NEOTHERM gr. 15 cm; ŚCIANY WEWNĘTRZNE: pustaki TERMO OPTIROC 24 firmy TERMAT gr. 24 cm na zaprawie SICHER BAUTECHNIK, działowe: pustaki keramzytowe firmy TERMAT gr. 10 cm; STROP: strop TERIVA oraz kształtki wieńcowe TEVA TERM firmy TERMAT; KONSTRUKCJA DACHU: drewniana, jętkowa; RODZAJ SCHODÓW: żelbetowe

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Zofia Mini Neo

Stan surowy zamknięty 168500 zł
powierzchnia
Stan deweloperski 265000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Zofia Mini Neo

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Zofia Mini Neo

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
