Gotowy projekt domu Zefir

ID: 18677
3940 2025-05-01
TANIEJ 350 zł do 25.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
3940 zł
(4290 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 3940 zł
3940 2025-05-01
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

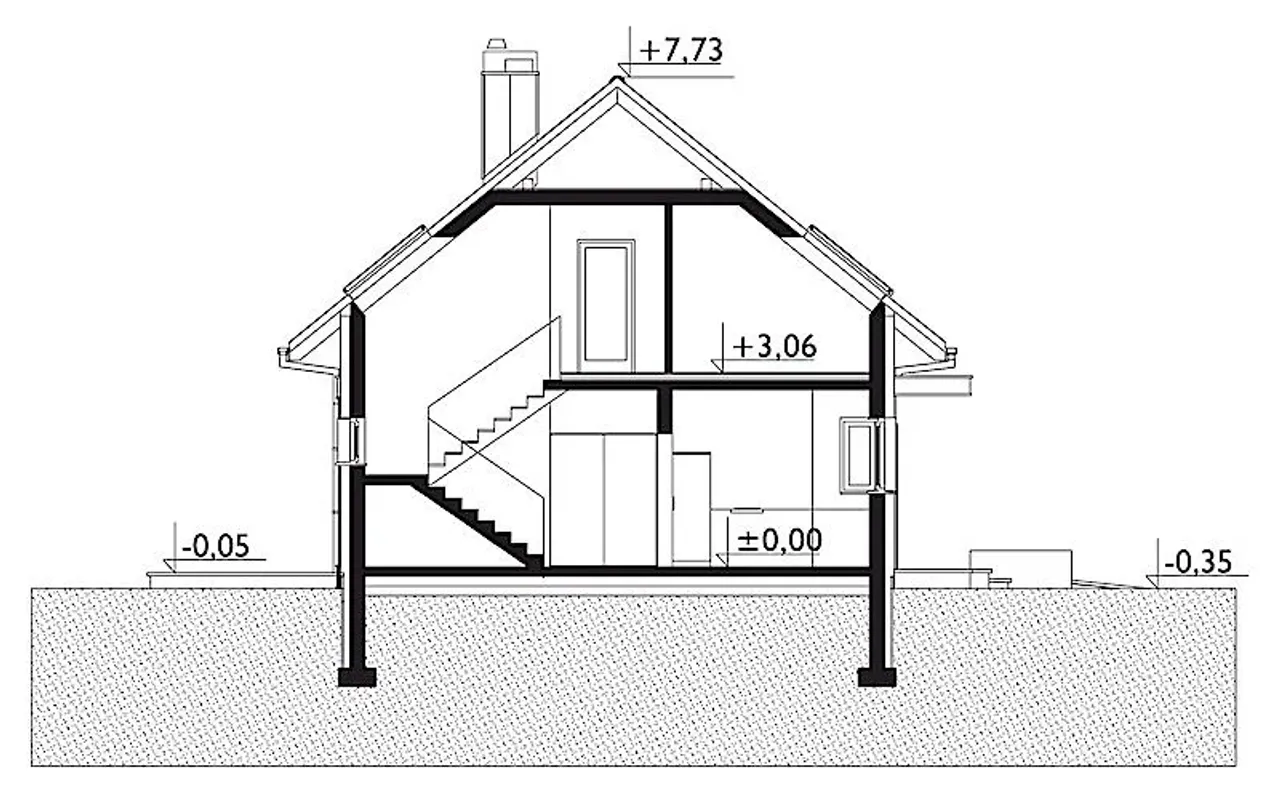

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Zefir

Zefir
1. Powierzchnia 51,70 m²
2. Garaż 17,10 m²
3. Hol 7,10 m²
4. Klatka schodowa 3,30 m²
5. Kotłownia 6,80 m²
6. Kuchnia 6,40 m²
7. łazienka 4,80 m²
8. Pokój 29,60 m²
9. Wiatrołap 3,80 m²
Zefir
1. Powierzchnia 59,10 m²
2. Garderoba 4,40 (6,70) m²
3. Klatka schodowa 4,00 (4,00) m²
4. Korytarz 7,90 (7,90) m²
5. łazienka 4,30 (7,00) m²
6. Pokój 10,00 (13,80) m²
7. Pokój 15,30 (19,10) m²
8. Pokój 7,20 (10,80) m²
9. Pokój 10,00 (13,70) m²
Zefir
Zefir

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Zefir

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Zefir

Parametry Techniczne gotowego projektu domu Zefir

Ilość pokoi 5
Pow. użytkowa 110.8 m²
Powierzchnia zabudowy 104.4 m²
Kondygnacje parterowy+poddasze
Garaż 1 stanowisko
Technologia murowany
Szerokość działki 20 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Strop żelbetowy
Styl budynku nowoczesny
Kominek kominek w projekcie
Kalenica równoległa do drogi
Szerokość budynku 12 m
Kotłownia duża kotłownia
Kąt nachylenia dachu 39 °
Długość budynku 8.7 m
Piwnica bez podpiwniczenia
Funkcje dodatkowe z dwoma wejściami
Kubatura 664.1 m³
Rodzaj garażu w bryle
Powierzchnia dachu 173.8 m²
Rodzaj dachu dwuspadowy
Długość działki 16.7 m
Wysokość budynku 8.1 m
Bryła budynku prosta bryła
Liczba łazieniek 2

Nasze prawdziwe opinie z Google

Opis projektu domu Zefir

Przedstawiony projekt domu o nazwie Zefir 1273-MB to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Zefir 1273-MB po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie znajdzie się miejsce garażowe dla jednego auta. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 39 stopni nachylenia. Będzie to dom parterowy z użytkowym poddaszem, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

Technologia i konstrukcja: murowana – beton komórkowy.; Ściany zewnętrzne: bloczki z betonu komórkowego SOLBET gr. 24 gęstość 600 + docieplenie płyty styropianowe GOLD fasada firmy Termoorganika.; Ściany wewnętrzne: bloczki z betonu komórkowego SOLBET gr. 24 i 12 cm.; Strop: żelbetowy.; Konstrikcja dachu: drewniana, jętkowa.; Rodzaj schodów: żelbetowe.; Typ ogrzewania: kocioł na gaz.; Aneks na paliwo stałe: na zamówienie.; Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.; Elewacja: tynki firmy SICHER BAUTECHNIK.
