    Gotowy projekt domu Zefir

    ID: 18677
    4340 2025-11-06
    TANIEJ 350 zł
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    4340 zł
    (4690 zł brutto)
    Najniższa cena z 30 dni przed obniżką: 4340 zł
    4340 2025-11-06
    • Promocja GRATISOWA do 31.10.2025 ➞ sprawdź zasady
    • ✓ GRATIS: Wiertarka
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska
    • ✓ Czas na zwrot:30 dni

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Udostępnij projekt:

    Rzuty gotowego projektu domu Zefir

    Zefir Rzut 1
    1. Garaż 17,10 m²
    2. Hol 7,10 m²
    3. Klatka schodowa 3,30 m²
    4. Kotłownia 6,80 m²
    5. Kuchnia 6,40 m²
    6. łazienka 4,80 m²
    7. Pokój 29,60 m²
    8. Wiatrołap 3,80 m²
    Pobieram bezpłatne rysunki szczegółowe
    Zefir Rzut 2
    1. Garderoba 4,40 (6,70) m²
    2. Klatka schodowa 4,00 (4,00) m²
    3. Korytarz 7,90 (7,90) m²
    4. łazienka 4,30 (7,00) m²
    5. Pokój 10,00 (13,80) m²
    6. Pokój 15,30 (19,10) m²
    7. Pokój 7,20 (10,80) m²
    8. Pokój 10,00 (13,70) m²
    Pobieram bezpłatne rysunki szczegółowe
    Zefir Rzut 3
    Pobieram bezpłatne rysunki szczegółowe
    Zefir Rzut 4
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Zefir

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Zefir

    Parametry Techniczne gotowego projektu domu Zefir

    Pow. użytkowa 110.8 m²
    Ilość pokoi 5
    Powierzchnia zabudowy 104.4 m²
    Kondygnacje parterowy+poddasze
    Garaż 1 stanowisko
    Technologia murowany
    Szerokość działki 20 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Długość działki 16.7 m
    Wysokość budynku 8.1 m
    Bryła budynku prosta bryła
    Liczba łazieniek 2
    Strop żelbetowy
    Styl budynku nowoczesny
    Kominek kominek w projekcie
    Kalenica równoległa do drogi
    Szerokość budynku 12 m
    Kotłownia duża kotłownia
    Kąt nachylenia dachu 39 °
    Długość budynku 8.7 m
    Piwnica bez podpiwniczenia
    Funkcje dodatkowe z dwoma wejściami
    Kubatura 664.1 m³
    Rodzaj garażu w bryle
    Powierzchnia dachu 173.8 m²
    Rodzaj dachu dwuspadowy

    Nasze prawdziwe opinie z Google

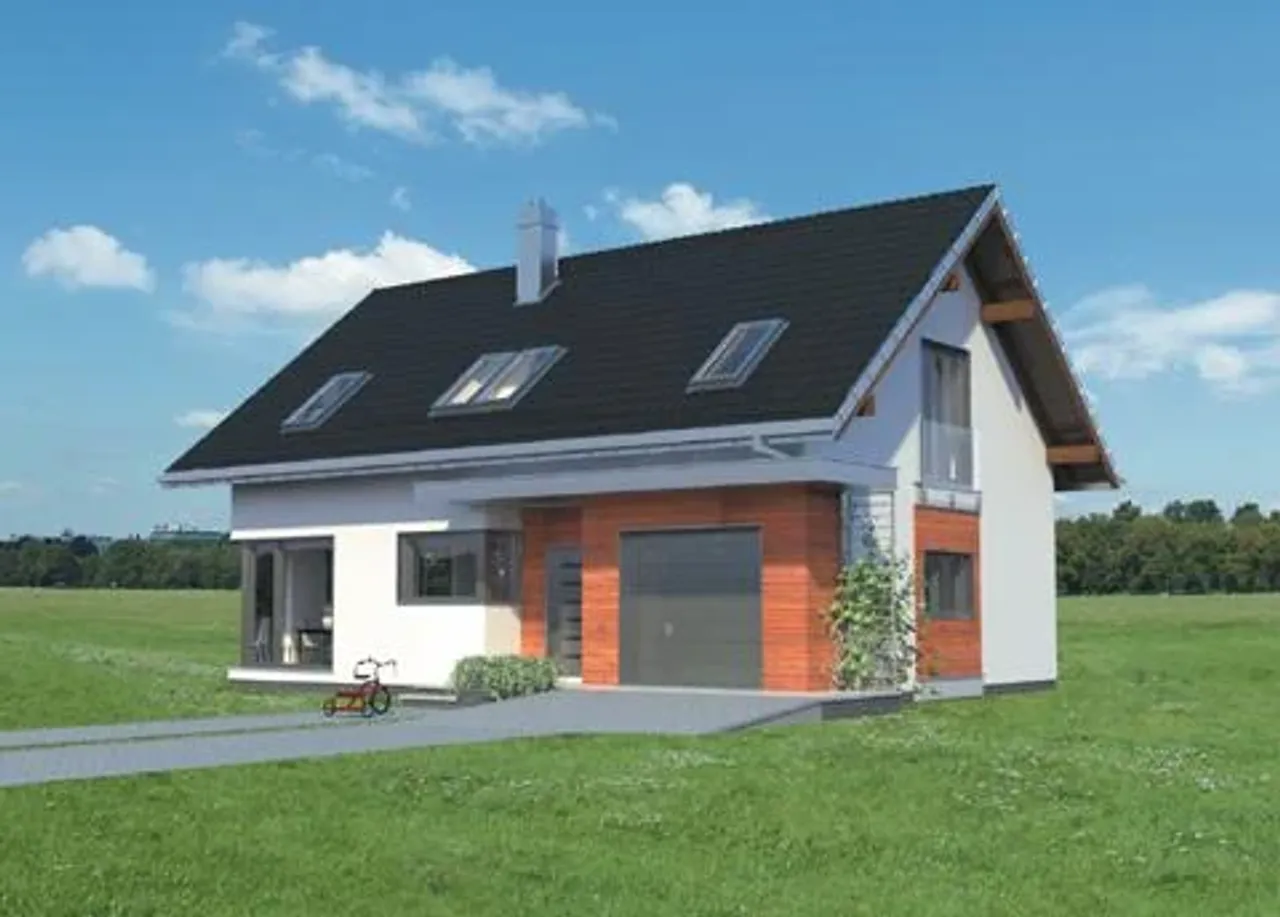

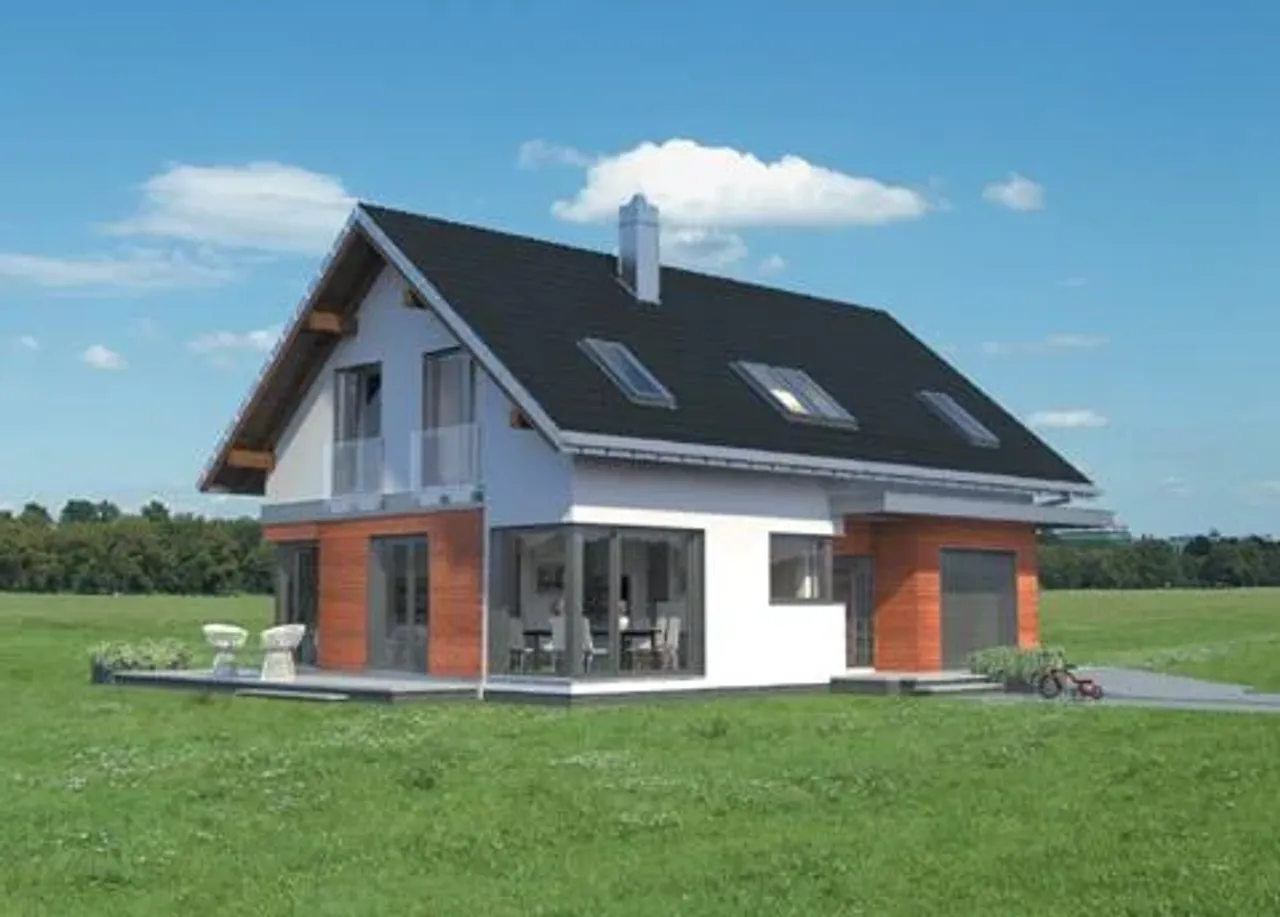

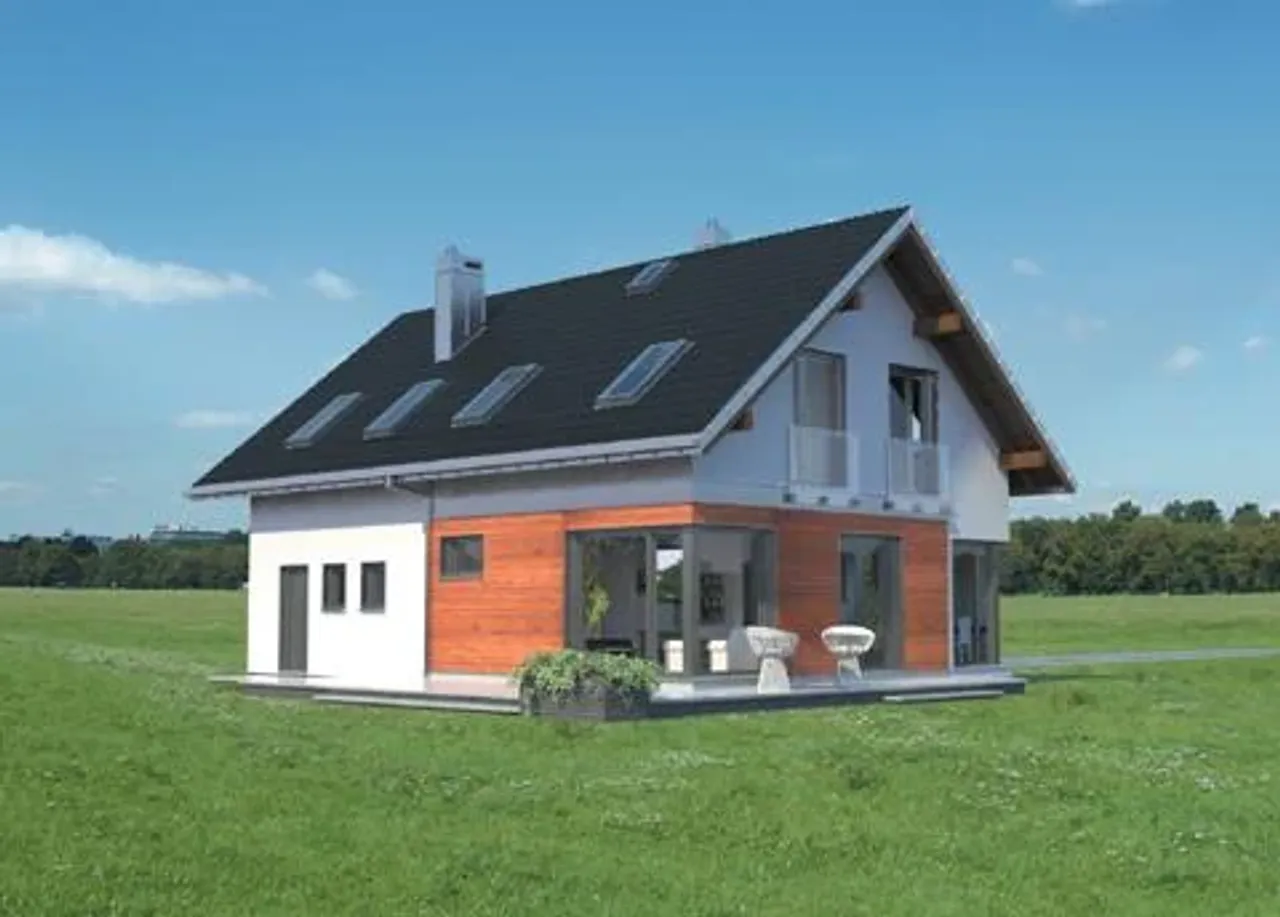

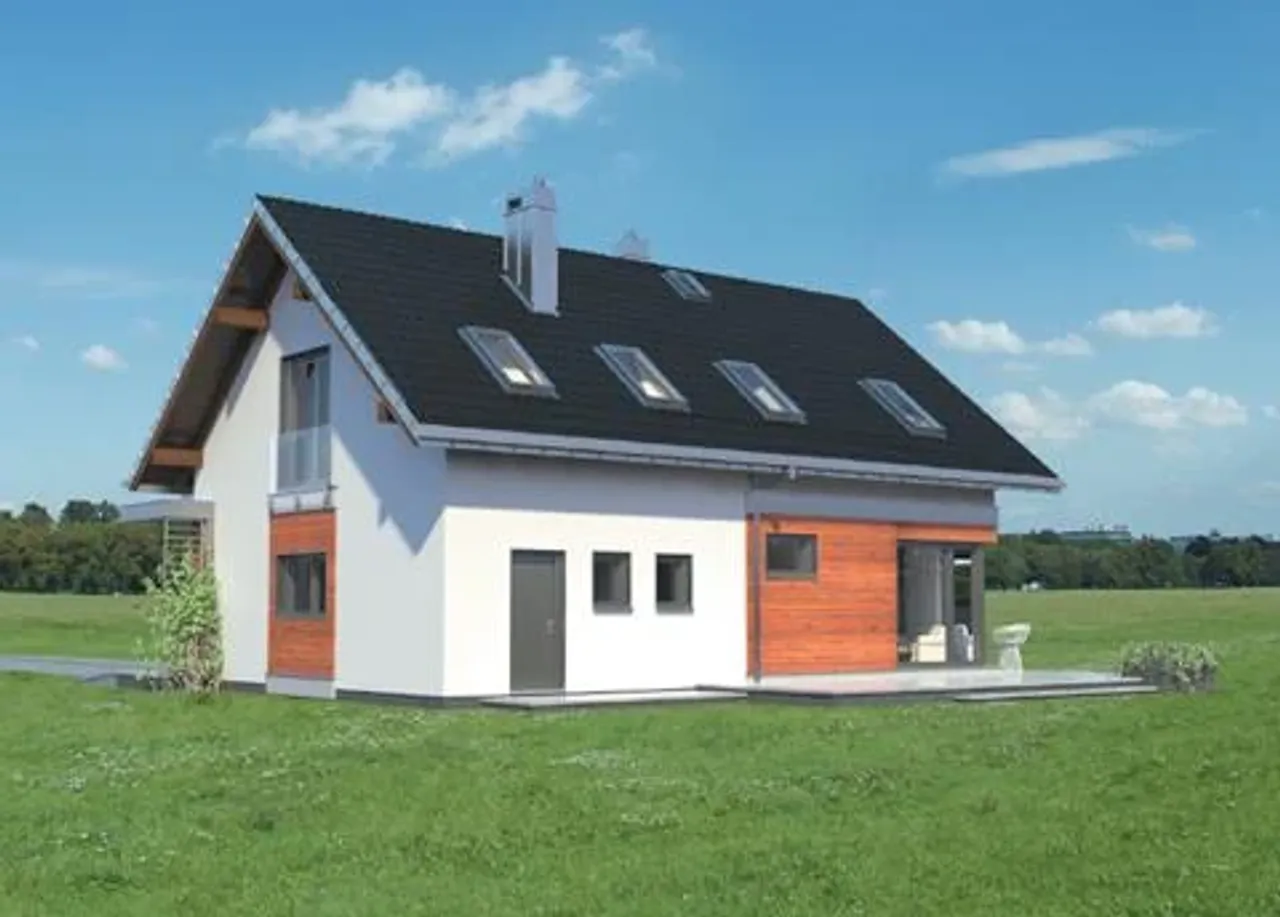

    Opis projektu domu Zefir

    Przedstawiony projekt domu o nazwie Zefir 1273-MB to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Zefir 1273-MB po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie znajdzie się miejsce garażowe dla jednego auta. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 39 stopni nachylenia. Będzie to dom parterowy z użytkowym poddaszem, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

    Technologia wykonania:

    • Technologia i konstrukcja: murowana – beton komórkowy.
    • Ściany zewnętrzne: bloczki z betonu komórkowego SOLBET gr. 24 gęstość 600 + docieplenie płyty styropianowe GOLD fasada firmy Termoorganika.
    • Ściany wewnętrzne: bloczki z betonu komórkowego SOLBET gr. 24 i 12 cm.
    • Strop: żelbetowy.
    • Konstrikcja dachu: drewniana, jętkowa.
    • Rodzaj schodów: żelbetowe.
    • Typ ogrzewania: kocioł na gaz.
    • Aneks na paliwo stałe: na zamówienie.
    • Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
    • Elewacja: tynki firmy SICHER BAUTECHNIK.
