127.9 m²

parterowy+poddasze

2 stanowiska

murowany

Gotowy projekt domu Wergiliusz 2 PS

ID: 17524

4200 2025-05-22

4200 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 23.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

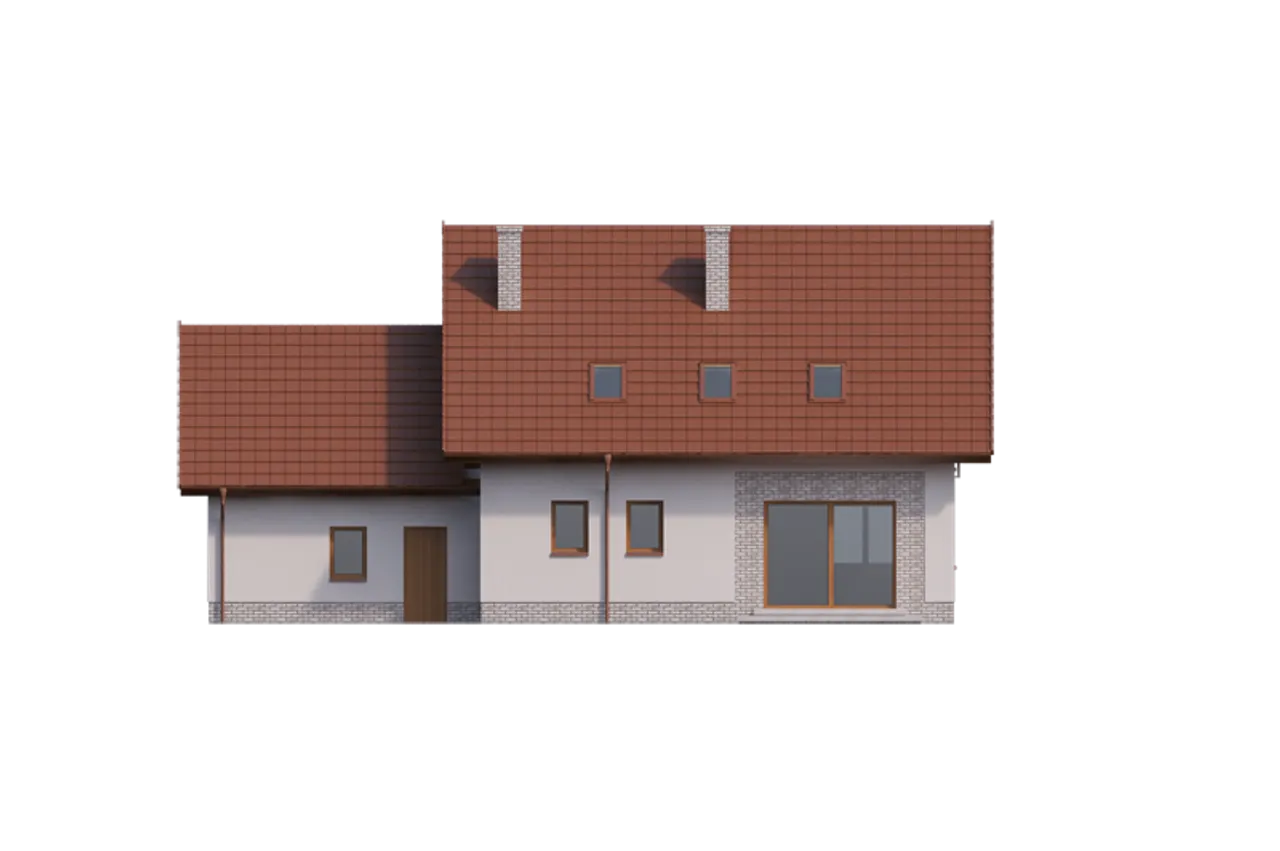

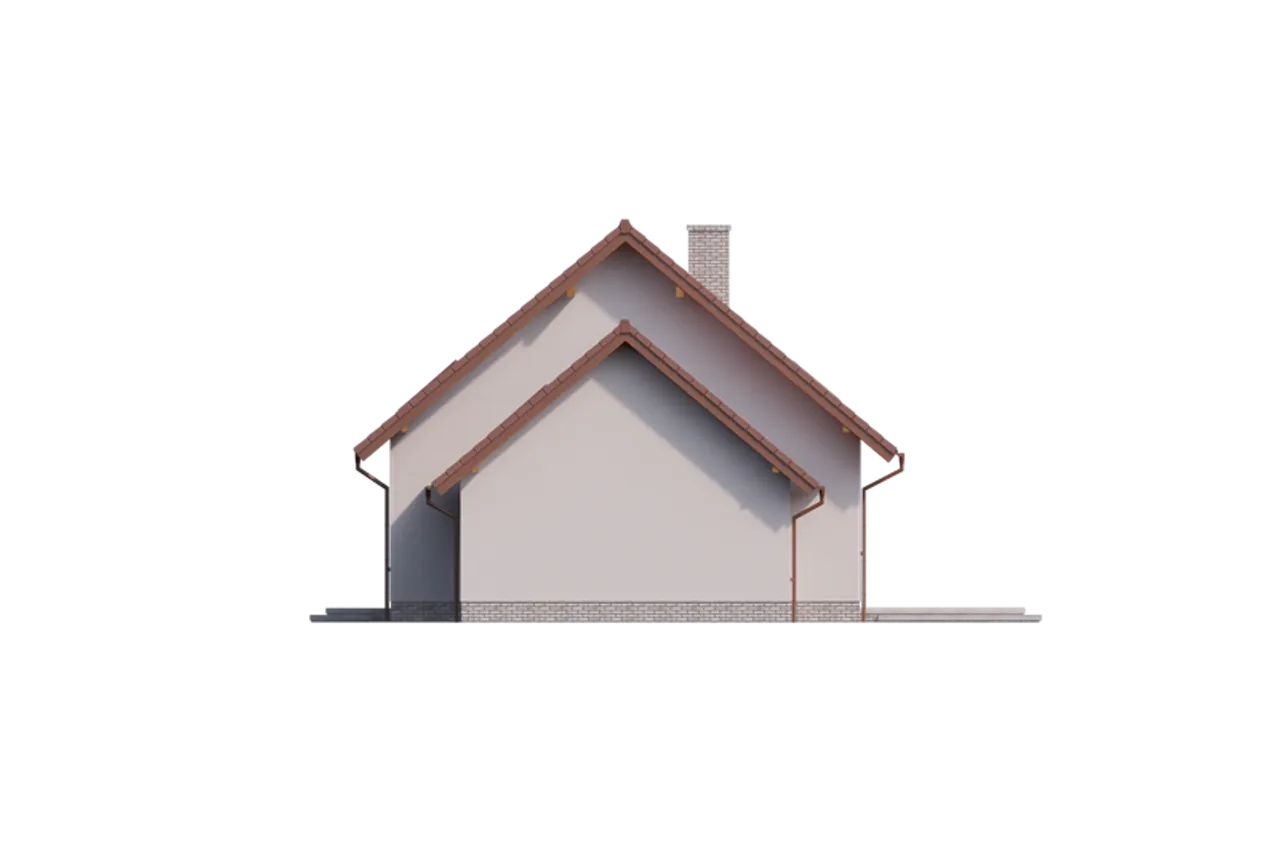

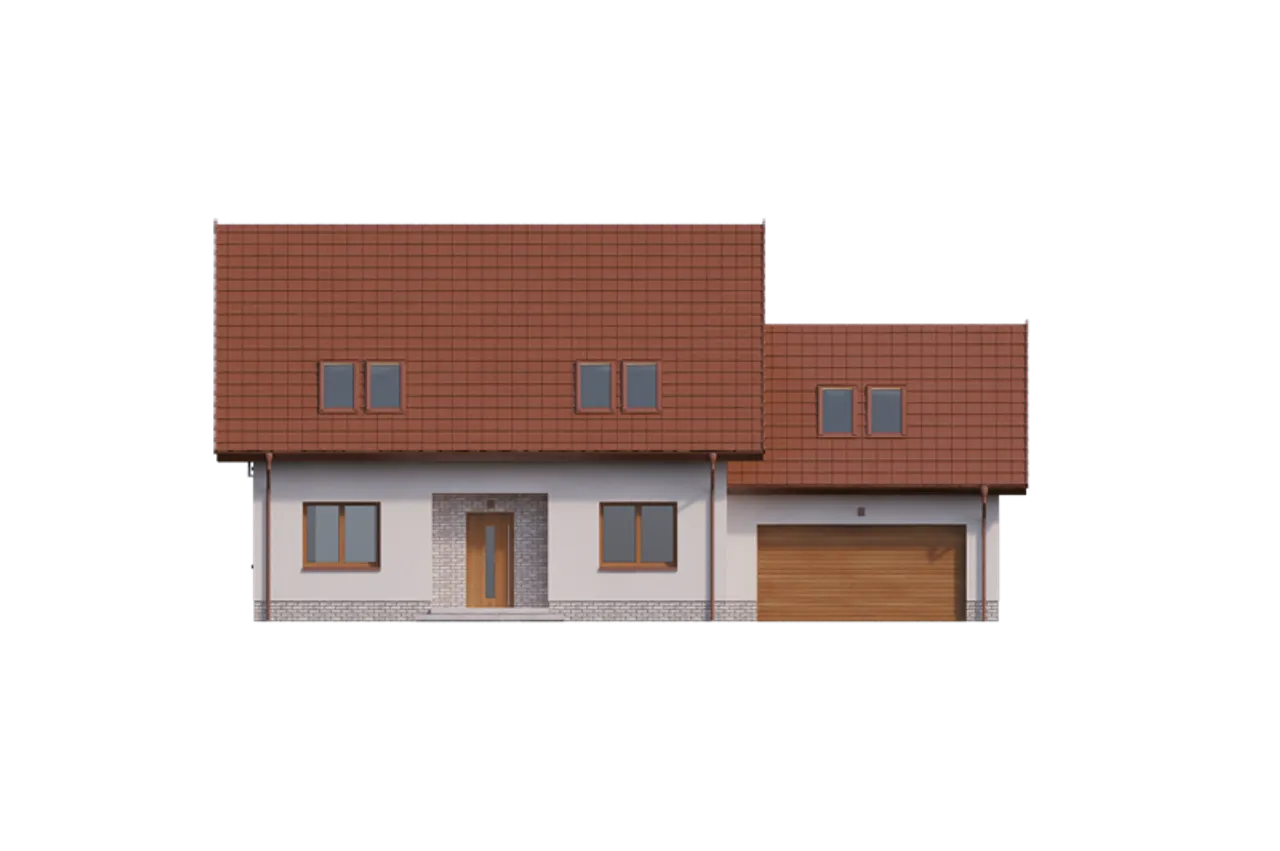

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

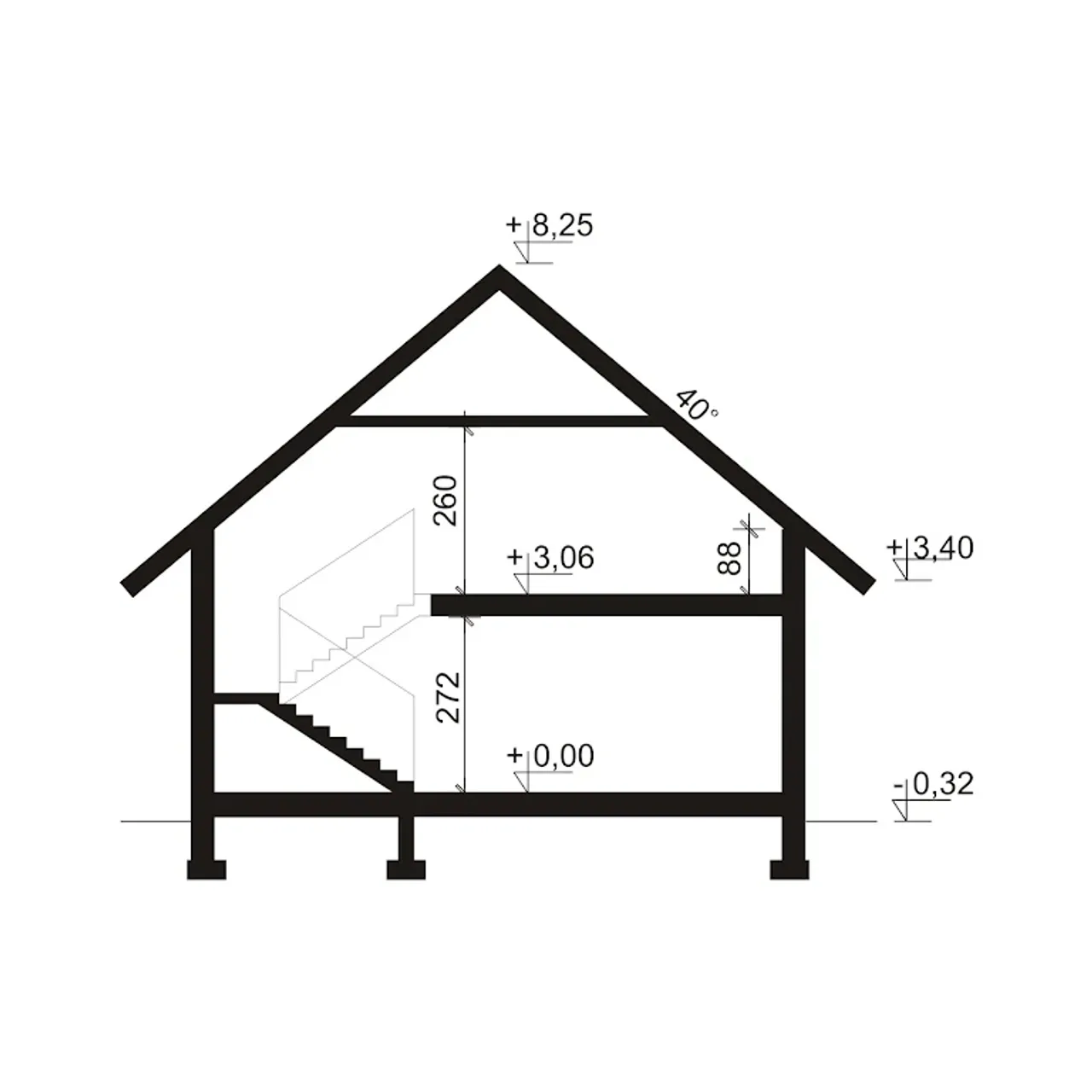

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

4200 zł

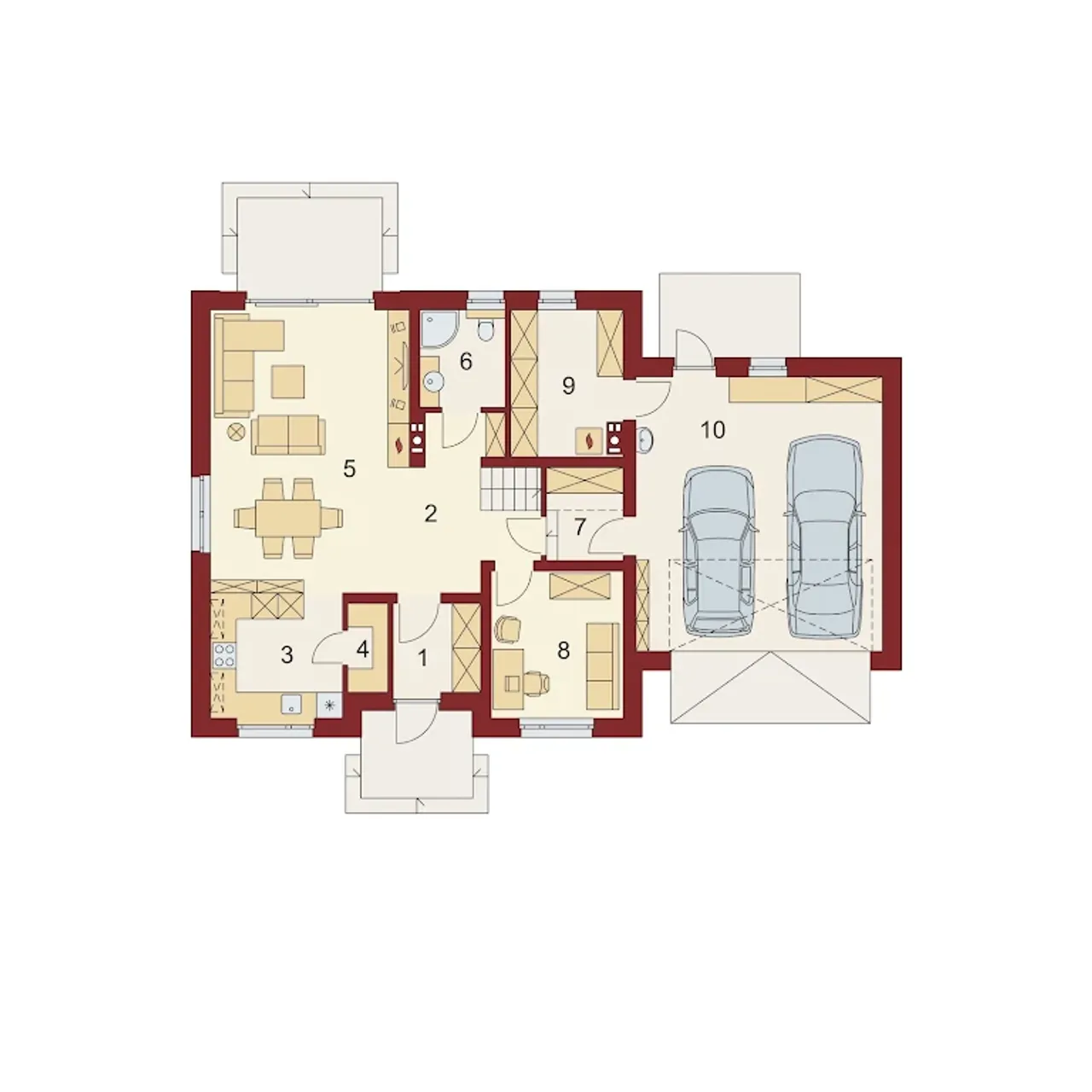

Rzuty gotowego projektu domu Wergiliusz 2 PS

1. Powierzchnia	69,90 m²
2. Wiatrołap	4,08 m²
3. Hol	7,45 m²
4. Kuchnia	9,42 m²
5. Spiżarnia	1,84 m²
6. Salon z jadalnią	30,46 m²
7. łazienka	4,37 m²
8. Pom. gospodarcze	2,00 m²
9. Pokój	10,28 m²
10. Kotłownia	8,45 m²
11. Garaż	36,07 m²

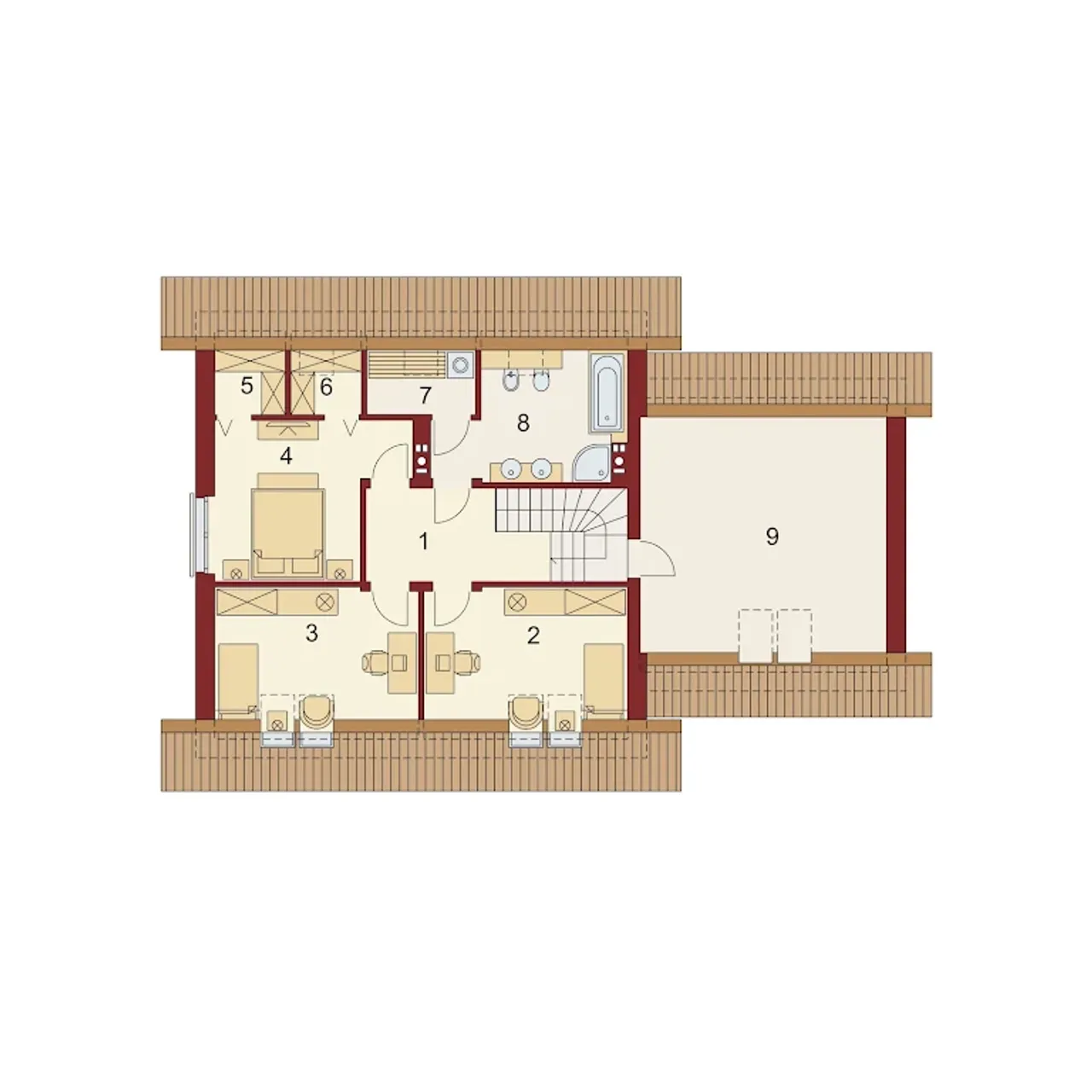

1. Powierzchnia	58,00 m²
2. Hol	7,82 (7,91) m²
3. Pokój	11,05 (16,39) m²
4. Pokój	11,05 (16,39) m²
5. Pokój	14,19 m²
6. Garderoba	1,30 (3,15) m²
7. Garderoba	1,31 (3,17) m²
8. Pralnia z suszarnią	2,02 (4,88) m²
9. łazienka	9,26 (13,11) m²
10. Strych	19,28 (36,07) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Wergiliusz 2 PS

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Wergiliusz 2 PS

Parametry Techniczne gotowego projektu domu Wergiliusz 2 PS

Ilość pokoi 5

Pow. użytkowa 127.9 m²

Powierzchnia zabudowy 151.66 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

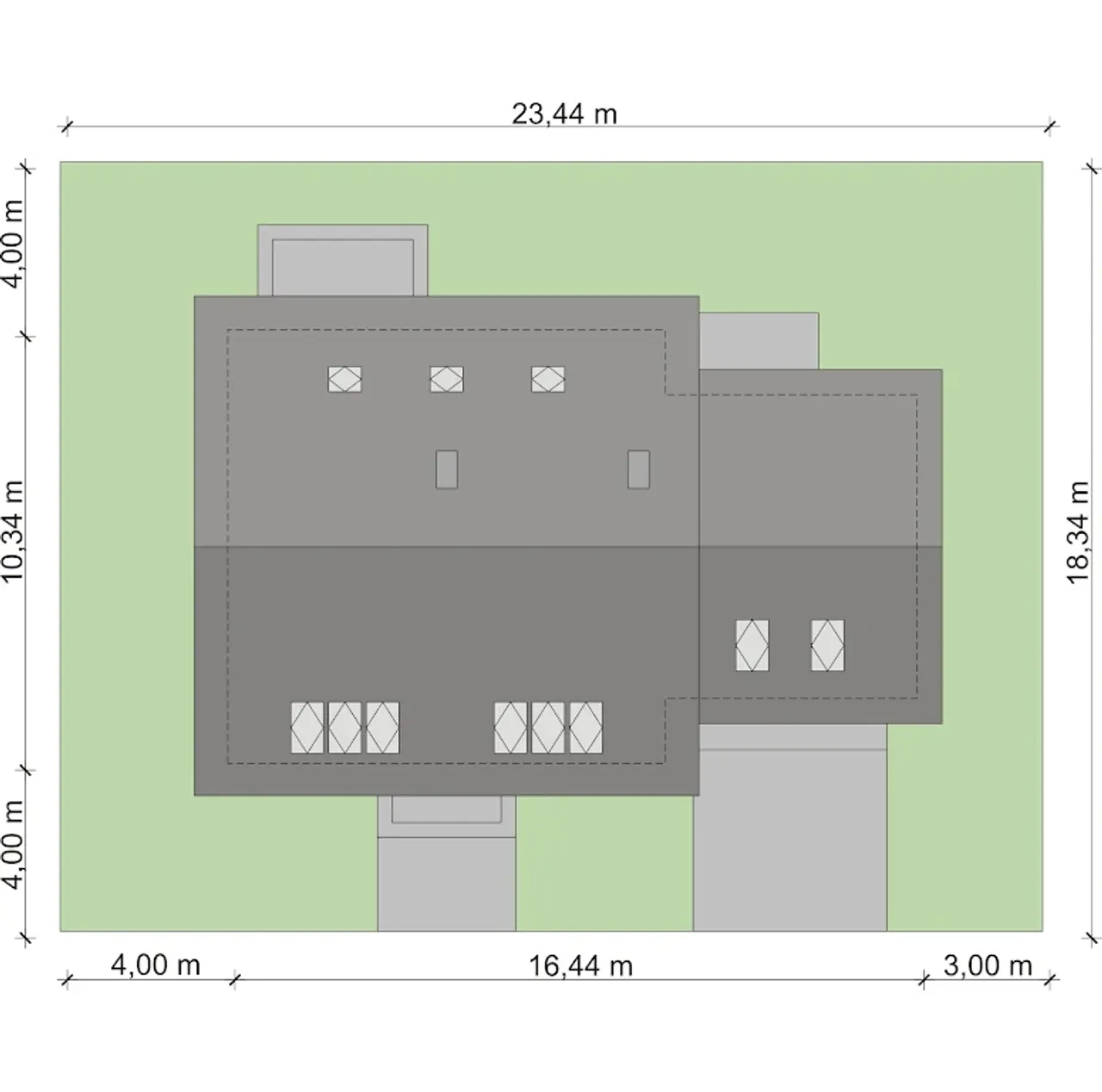

Szerokość działki 23.44 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 248.94 m²

Rodzaj dachu dwuspadowy

Długość działki 18.34 m

Wysokość budynku 8.8 m

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Liczba łazieniek 2

Styl budynku tradycyjny

Kominek kominek w projekcie

Szerokość budynku 16.44 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 40 °

Kalenica równoległa do drogi

Długość budynku 10.34 m

Piwnica bez podpiwniczenia

Funkcje dodatkowe z pralnią

Kubatura 585.62 m³

Rodzaj garażu przyklejony

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 151.66 m²

Garaż 2 stanowiska

Szerokość działki 23.44 m

Typ domu jednorodzinny całoroczny

Rodzaj dachu dwuspadowy

Wysokość budynku 8.8 m

Bryła budynku prosta bryła

Styl budynku tradycyjny

Szerokość budynku 16.44 m

Kąt nachylenia dachu 40 °

Długość budynku 10.34 m

Funkcje dodatkowe z pralnią

Rodzaj garażu przyklejony

Pow. użytkowa 127.9 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Powierzchnia dachu 248.94 m²

Długość działki 18.34 m

Przechowywanie w kuchni spiżarnia

Liczba łazieniek 2

Kominek kominek w projekcie

Kotłownia duża kotłownia

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Kubatura 585.62 m³

Koszty budowy 300-350 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Wergiliusz 2 PS

Gotowy projekt domu WERGILIUSZ 2 PS to średniej wielkości klasyczny dom parterowy z poddaszem użytkowym przeznaczony dla 4-5 osobowej rodziny. Jeżeli na początkowym bądź późniejszym etapie inwestorzy zdecydują się na zagospodarowanie strychu, dom może swobodnie pomieścić nawet 7 osób.

Parter w projekcie WERGILIUSZ 2 PS to przestronna część dzienna składająca się z salonu połączonego z jadalnią. Tuż obok znajduje się otwarta kuchnia, którą w każdej chwili można bezkolizyjnie zamknąć. Reszta parteru podzielona jest pomiędzy spiżarnię, łazienkę oraz dodatkowy pokój. Przeznaczenie pokoju może być dowolne od kolejnej sypialni po gabinet czy domową siłownię. Ponadto na parterze znajduje się przejściowe pomieszczenie gospodarcze prowadzące do dwu-stanowiskowego garażu. Ostatnie pomieszczenie na tej kondygnacji to spora kotłownia.

Poddasze to trzy sypialnie ( w tym jedna z garderobą), łazienka połączona z pralnią oraz duży strych, który można dowolnie zaadaptować.

Dom wg. tego projektu, to obiekt o eleganckiej formie i współczesnej estetyce oraz prostej i taniej, dokładnie przemyślanej konstrukcji. Szczególną uwagę zwrócono na atrakcyjny wygląd zewnętrzny, proporcjonalność bryły budynku, odpowiednie doświetlenie i funkcjonalne rozplanowanie pomieszczeń przy zachowaniu prostoty konstrukcji oraz zwartości bryły domu. Projekt WERGILIUSZ 2 PS jest domem oryginalnym w swym wyglądzie, a zarazem zwartym w swojej formie

Fundamenty bezpośrednie: na ławach i stopach fundamentowych; Ściany zewnętrzne: bloczki z bet. komórkowego (odm. 600) - 24 cm + styropian TERMO ORGANIKA typ Fasada 20 cm; Ściany wewnętrzne: bloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12 cm) + działowe z płyty G-K na ruszcie (poddasze); Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 24 i 14 cm; Elewacje: tynk - System Platinum firmy TERMO ORGANIKA, płytki klinkierowe, deska elewacyjna CEDRAL; Pokrycie dachu: dachówka ceramiczna CREATON; Konstrukcja dachu: drewniana o układzie konstrukcyjnym krokwiowo-płatwiowym i krokwiowo-jętkowym; Schody wewnętrzne: żelbetowe monolityczne płytowe, zabiegowe; Ogrzewanie: kocioł gazowy jednofunkcyjny kondensacyjny lub kocioł na biomasę (pelety),
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ 3 x Projekt techniczny ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Wergiliusz 2 PS

Stan surowy zamknięty 203500 zł

Stan deweloperski 332000 zł

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
