Gotowy projekt domu Karmelia II (ID: 7753)

113.6 m²

parterowy+poddasze

2 stanowiska

murowany

3690 2025-11-21

Karmelia II - 113.6m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

3690 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

1. Opis techniczny – sporządzony w zwięzłej formie precyzujący zaprojektowane rozwiązania w zakresie architektury, konstrukcji, wewnętrznych instalacji: elektrycznej i sanitarnych.

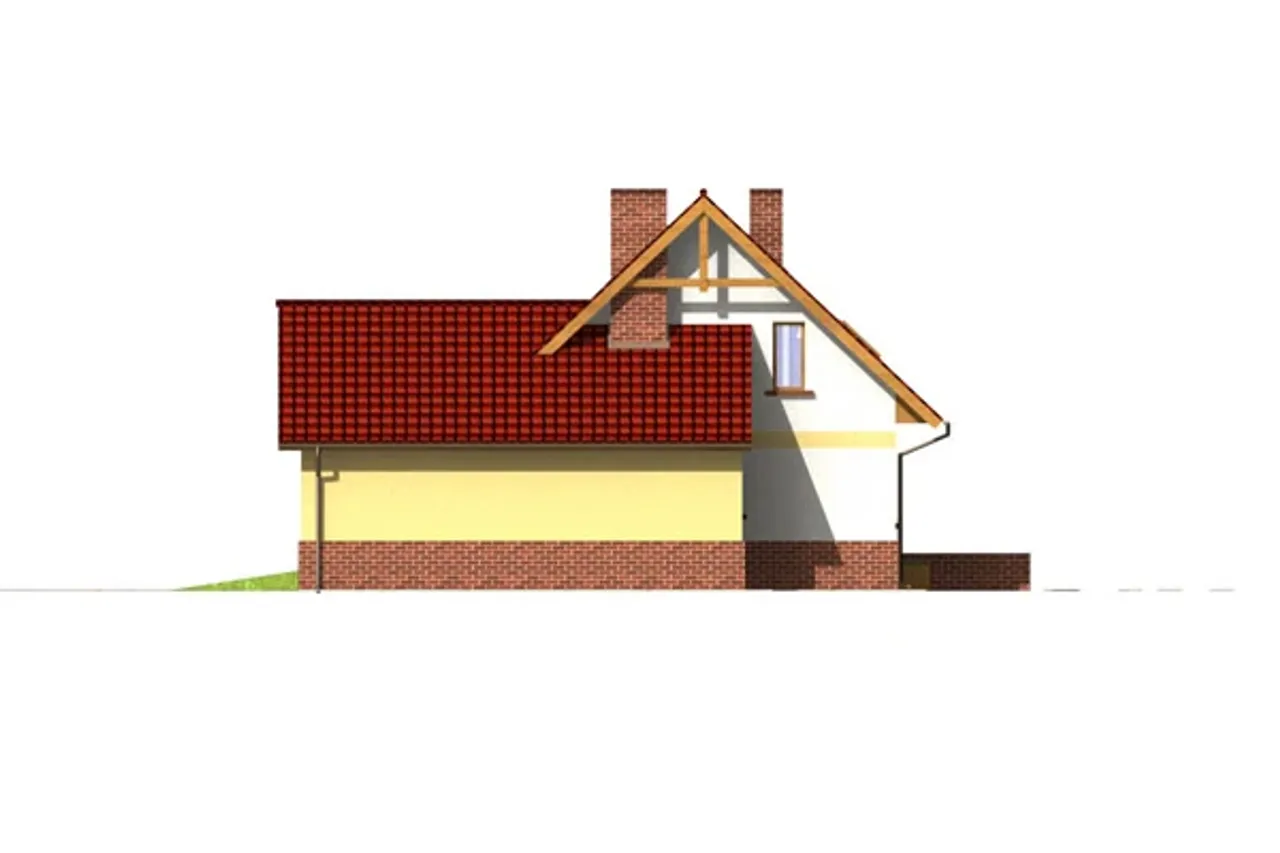

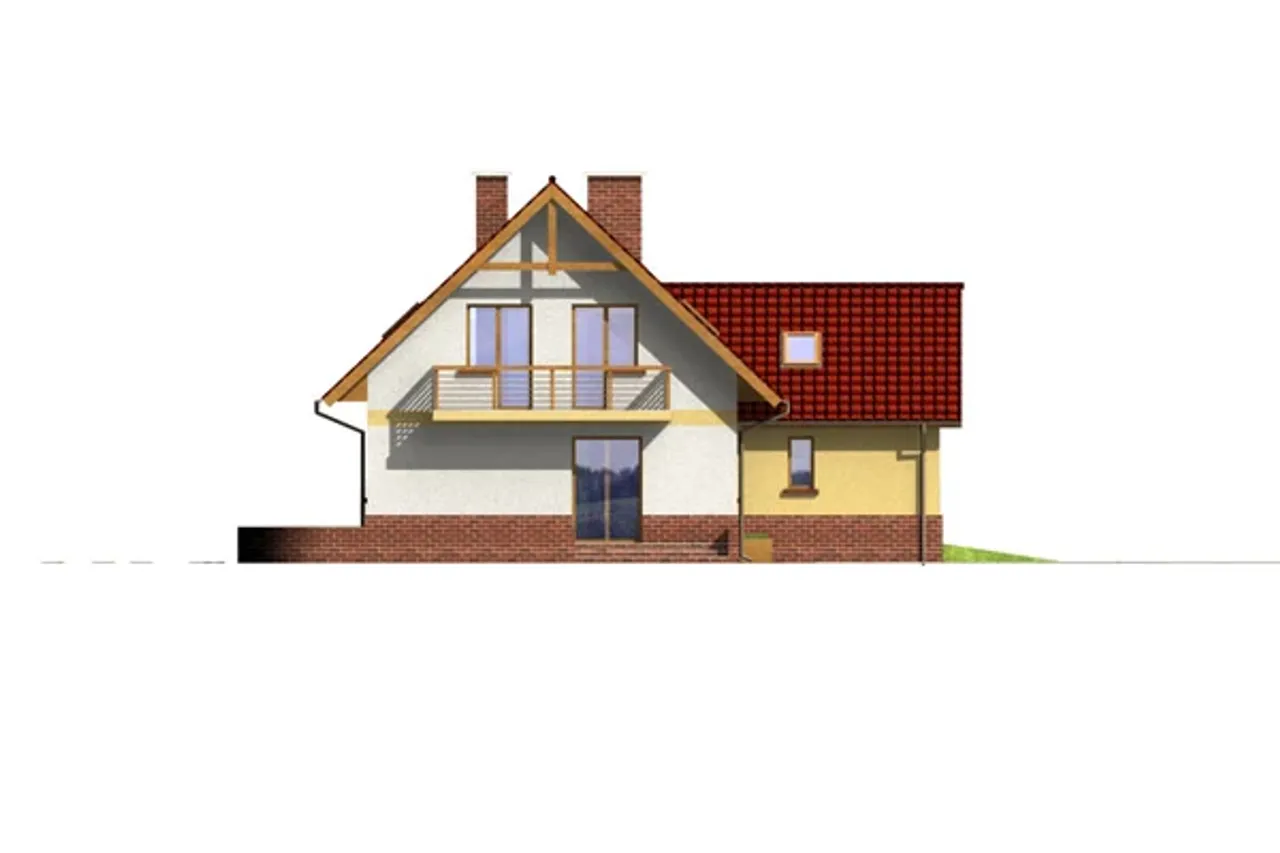

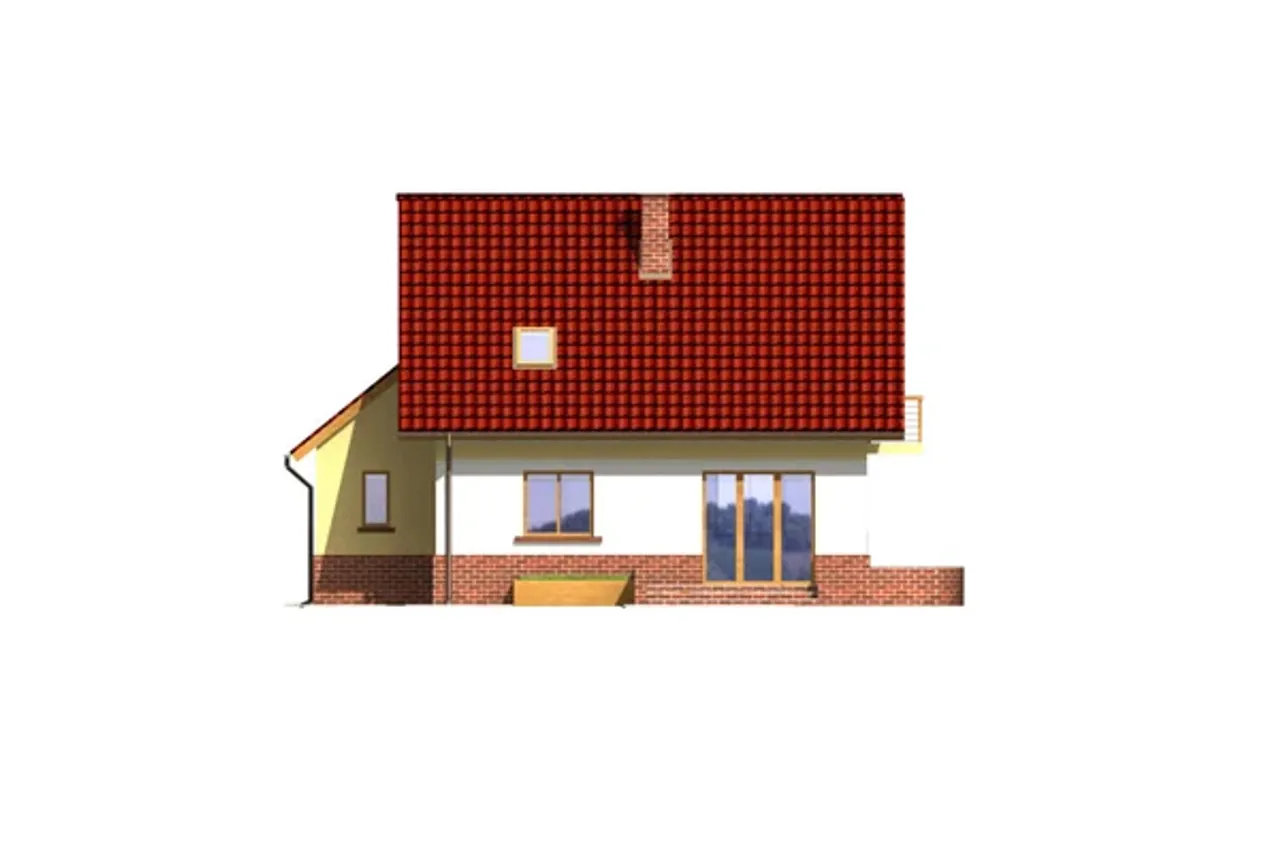

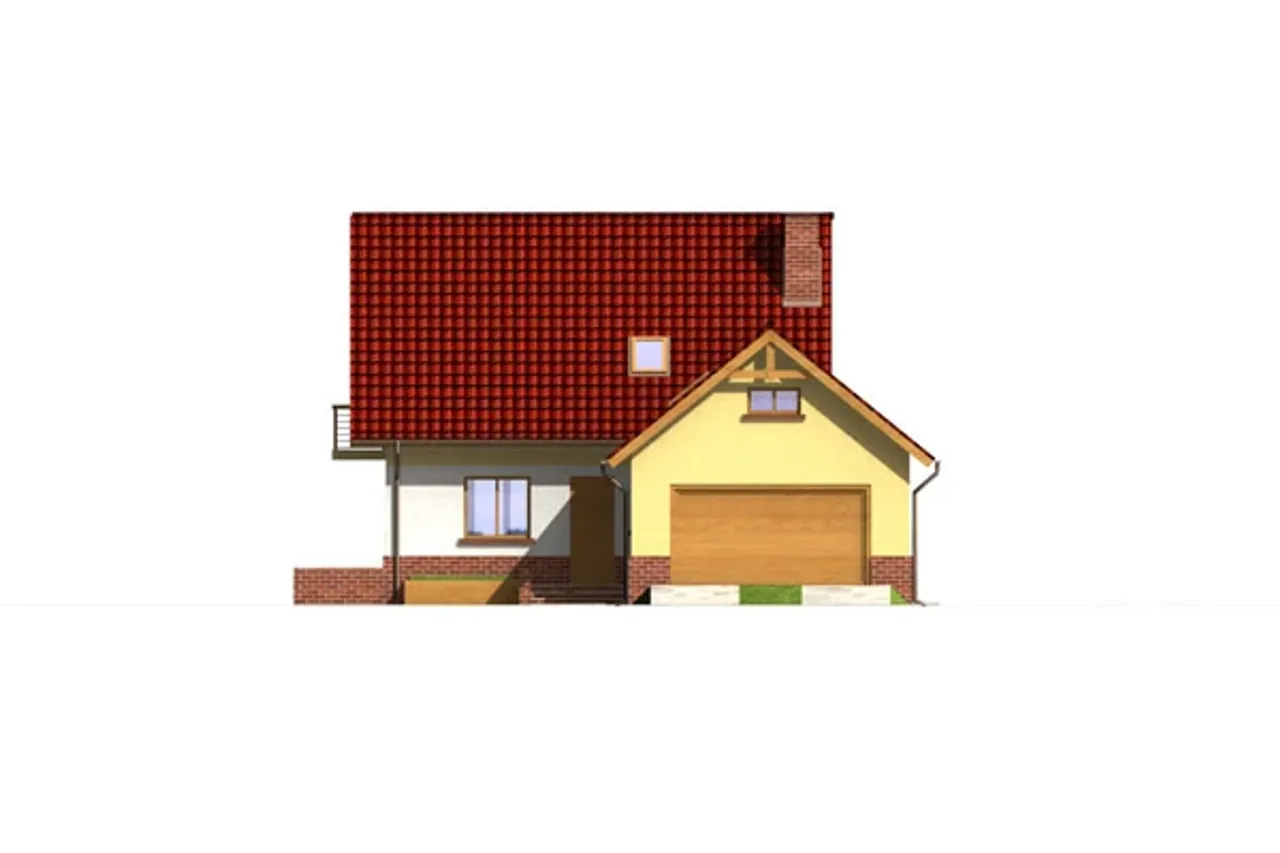

2. Elewacje – pokazujące dokładny wygląd budynku ze wszystkich czterech stron wraz z opisem proponowanych materiałów wykończeniowych.

3. Rzut parteru i pozostałych kondygnacji (w zależności od projektu) – dokładnie zwymiarowane, z podanymi powierzchniami poszczególnych pomieszczeń, rozmieszczeniem ścian, detalami rozwiązań, wyposażeniem, technologią, itp.

4. Rzut dachu – dokładnie zwymiarowany pokazujący kształt dachu i jego kąt nachylenia ,rozmieszczenie okien połaciowych, lukarn oraz rur spustowych.

5. Przekroje – dokładnie wykonane i zwymiarowane pokazują sposób rozwiązania strategicznych części budynku, warstwy ścian, posadzek i dachu, wieńce, okapy, detale itp .

6. Zestawienia stolarki – wykaz i wymiary okien i drzwi zastosowanych w projekcie.

7. Rzut fundamentów – z pokazaniem niezbędnych detali ław i stóp fundamentowych .

8. Rzut stropów – przedstawiający zwymiarowany układ stropów, rozmieszczenie i rozstawy belek stropowych, detale wieńców itp.

9. Rzut więźby dachowej – z dokładnie określonym układem elementów konstrukcyjnych dachu, ich przekrojami, rozstawem, sposobami łączenia.

10. Rysunki Instalacji wewnętrznych – pokazujące rozmieszczenie i sposób wykonania instalacji wewnątrz domu (wodnej, kanalizacyjnej, gazowej, c.o., elektrycznej).

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Karmelia II

1. Wiatrołap	2,70 m²
2. Hall	3,40 m²
3. Kuchnia	9,20 m²
4. Pokój dzienny	21,70 m²
5. Gabinet	12,10 m²
6. łazienka	6,10 m²
7. Kotłownia	7,00 m²
8. Garaż	30,40 m²

Pobieram bezpłatne rysunki szczegółowe

1. Komunikacja	5,10 m²
2. łazienka	7,10 m²
3. Sypialnia	11,20 m²
4. Sypialnia	11,10 m²
5. Sypialnia	9,10 m²
6. Strych	7,80 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Karmelia II

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Karmelia II

Parametry Techniczne gotowego projektu domu Karmelia II

Ilość pokoi 5

Pow. użytkowa 113.6 m²

Powierzchnia zabudowy 118.7 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 20.99 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Liczba łazieniek 2

Kominek kominek w projekcie

Kąt nachylenia dachu 43 °

Funkcje dodatkowe ze strychem

Szerokość budynku 12.99 m

Rodzaj dachu dwuspadowy

Kotłownia duża kotłownia

Długość budynku 11.74 m

Kąt nachylenia dachu drugiego 39

Piwnica bez podpiwniczenia

Kubatura 640 m³

Wysokość budynku 8.75 m

Długość działki 18.74 m

Styl budynku tradycyjny

Kalenica równoległa do drogi

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 5

Powierzchnia zabudowy 118.7 m²

Garaż 2 stanowiska

Szerokość działki 20.99 m

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Funkcje dodatkowe ze strychem

Rodzaj dachu dwuspadowy

Długość budynku 11.74 m

Piwnica bez podpiwniczenia

Wysokość budynku 8.75 m

Styl budynku tradycyjny

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 113.6 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Liczba łazieniek 2

Kąt nachylenia dachu 43 °

Szerokość budynku 12.99 m

Kotłownia duża kotłownia

Kąt nachylenia dachu drugiego 39

Kubatura 640 m³

Długość działki 18.74 m

Kalenica równoległa do drogi

Nasze prawdziwe opinie z Google

Opis projektu domu Karmelia II

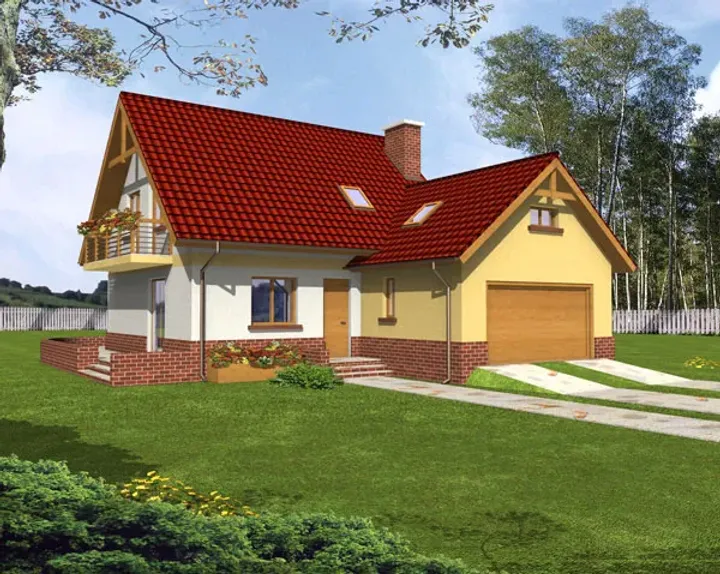

Projekt domu Karmelia II charakteruzuje się zwartą bryłą z wysuniętym garażem. Jest to dom z poddaszem użytkowym i wbudowanym dwustanowiskowym garażem. Założeniem projektu domu Karmelia II było sprawienie aby dom był tani i łatwy w realizacji. Z tyłu domu znajduje się bardzo ładny taras. Na parterze domu znajduje się duży salon połączony z jadalnią i kuchnią, gabinet, mogacy służyć również jako pokój gościnny, łazienka oraz w części garażowej - kotłownia.. Na poddaszu znajdują się trzy sypialnie, z czego dwie mają osobne wyjście na balkon oraz ogólnodostępna łazienka i miejsce wydzielone na strych.

Technologia wykonania:

Budynek został zaprojektowany w technologii murowanej ściany jednowarstwowej z bloczka gazobetonowego grubości 36,5cm ze stropem gęstożebrowym.
Dach o konstrukcji drewnianej kryty dachówką ceramiczną.
Elewacje wykonano z tynku strukturalnego, cokół z cegły lub okładziny klinkierowej.
Stolarka okienna drewniana lub PCV.

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
