140.1 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu TYBERIUSZ

ID: 7703

2750 2025-05-02

2750 zł

Projekt wymaga dostosowania do aktualnych przepisów.

Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

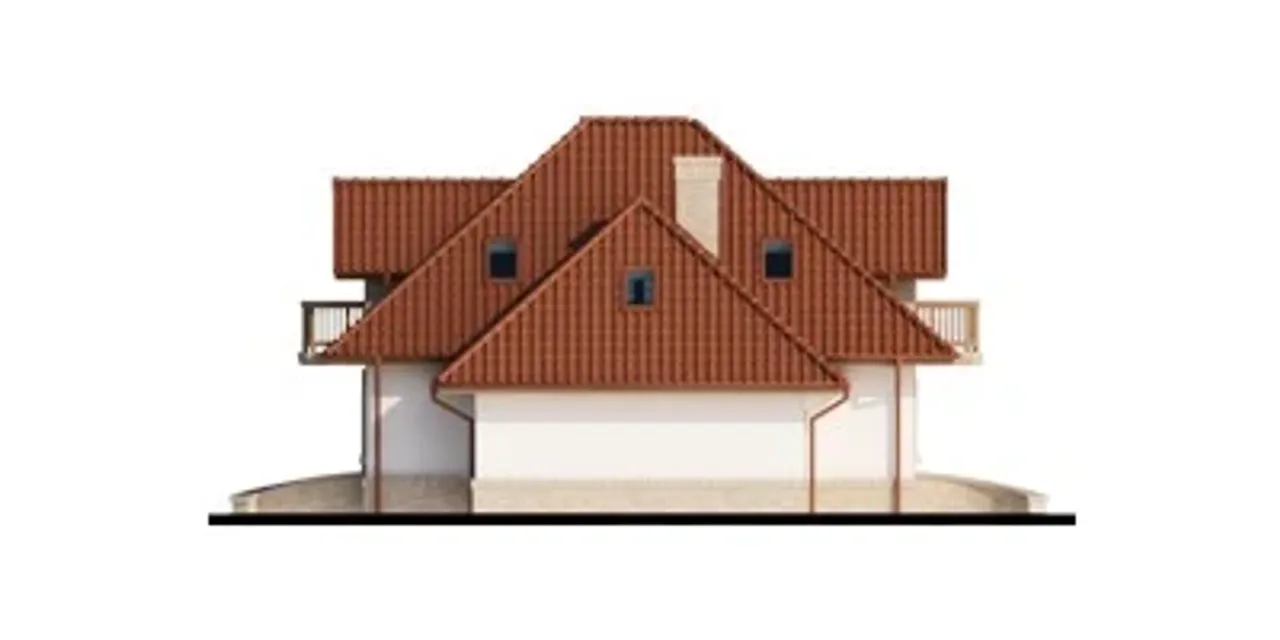

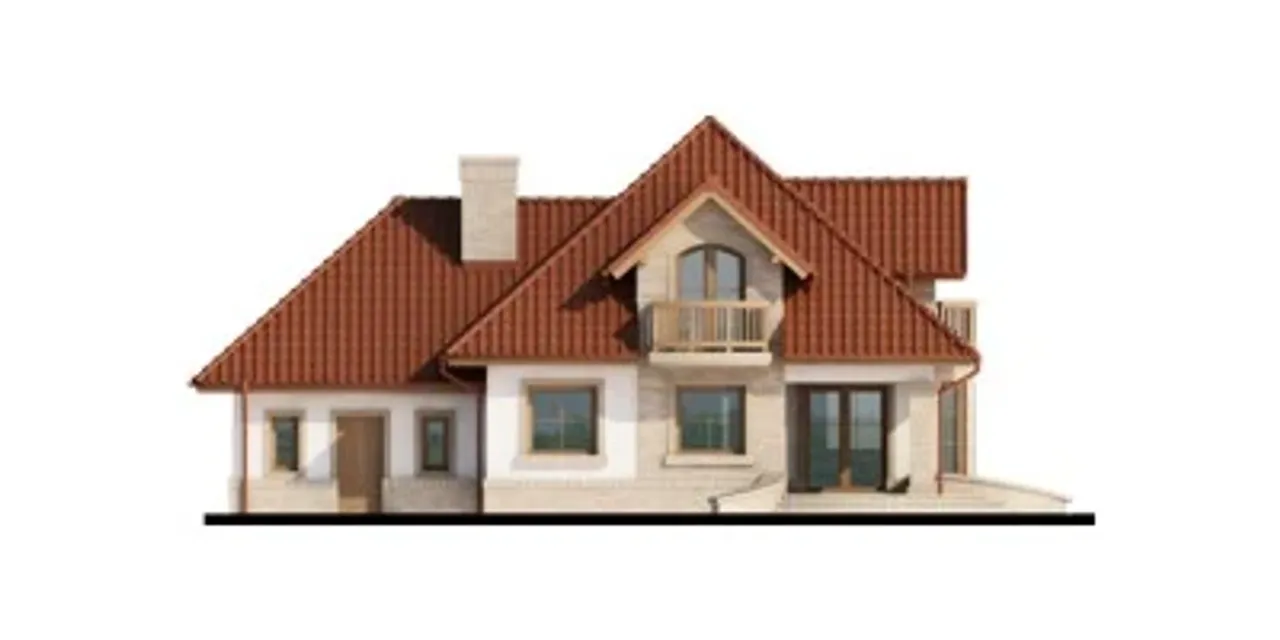

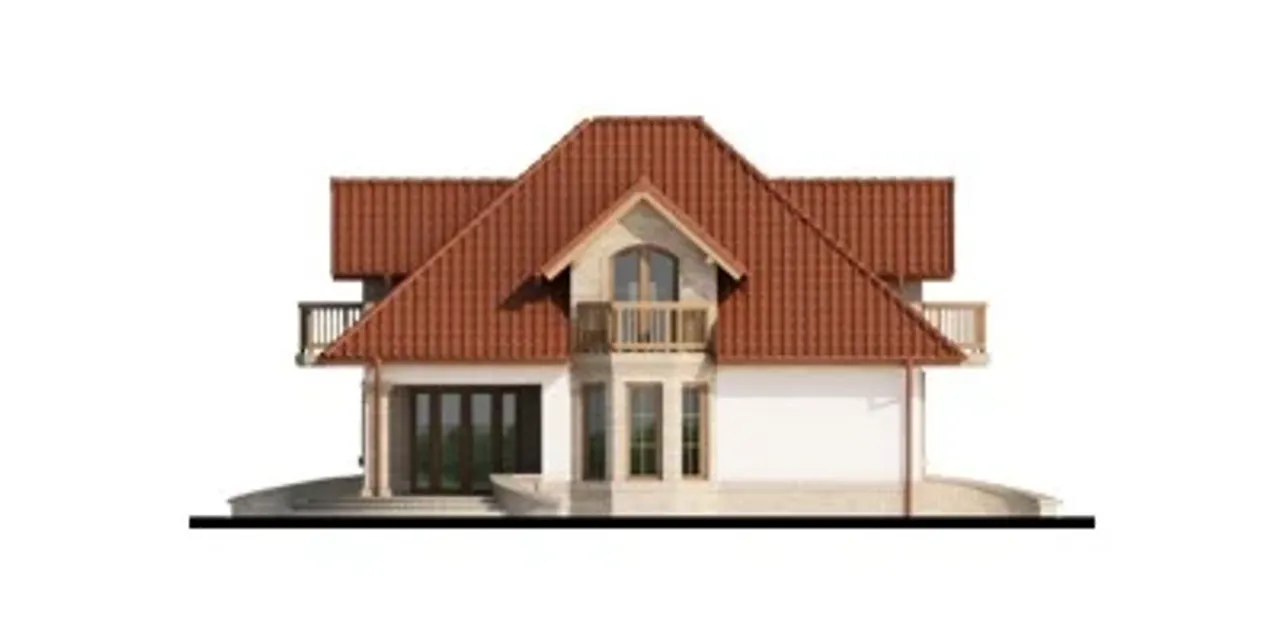

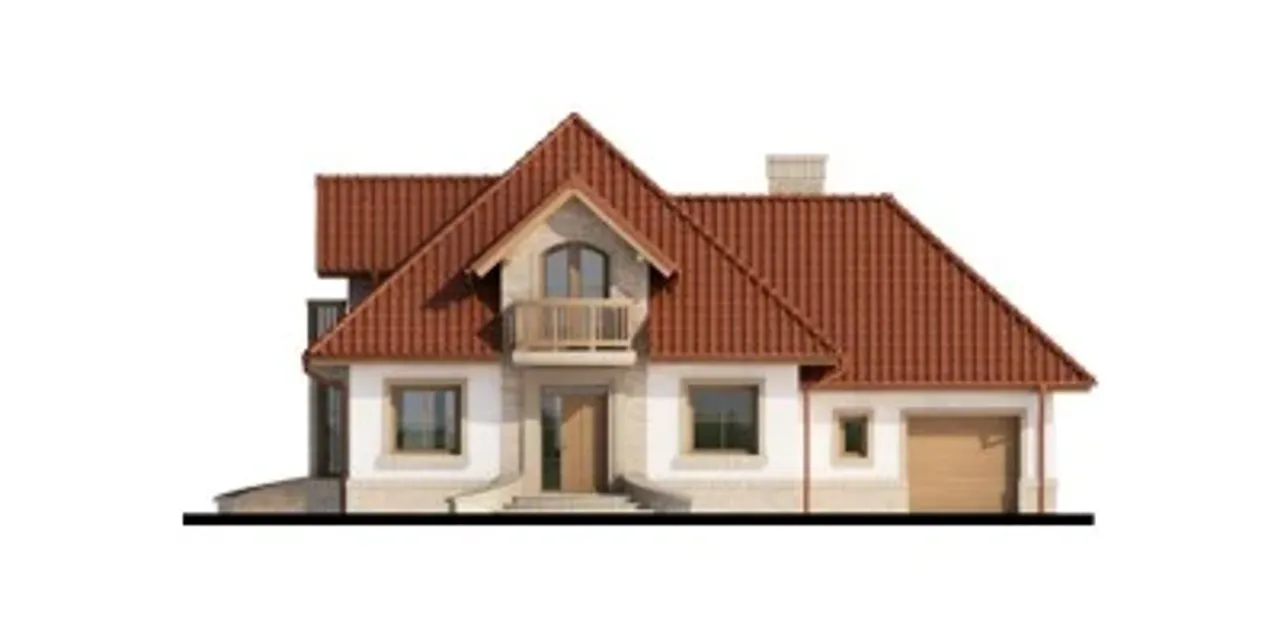

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

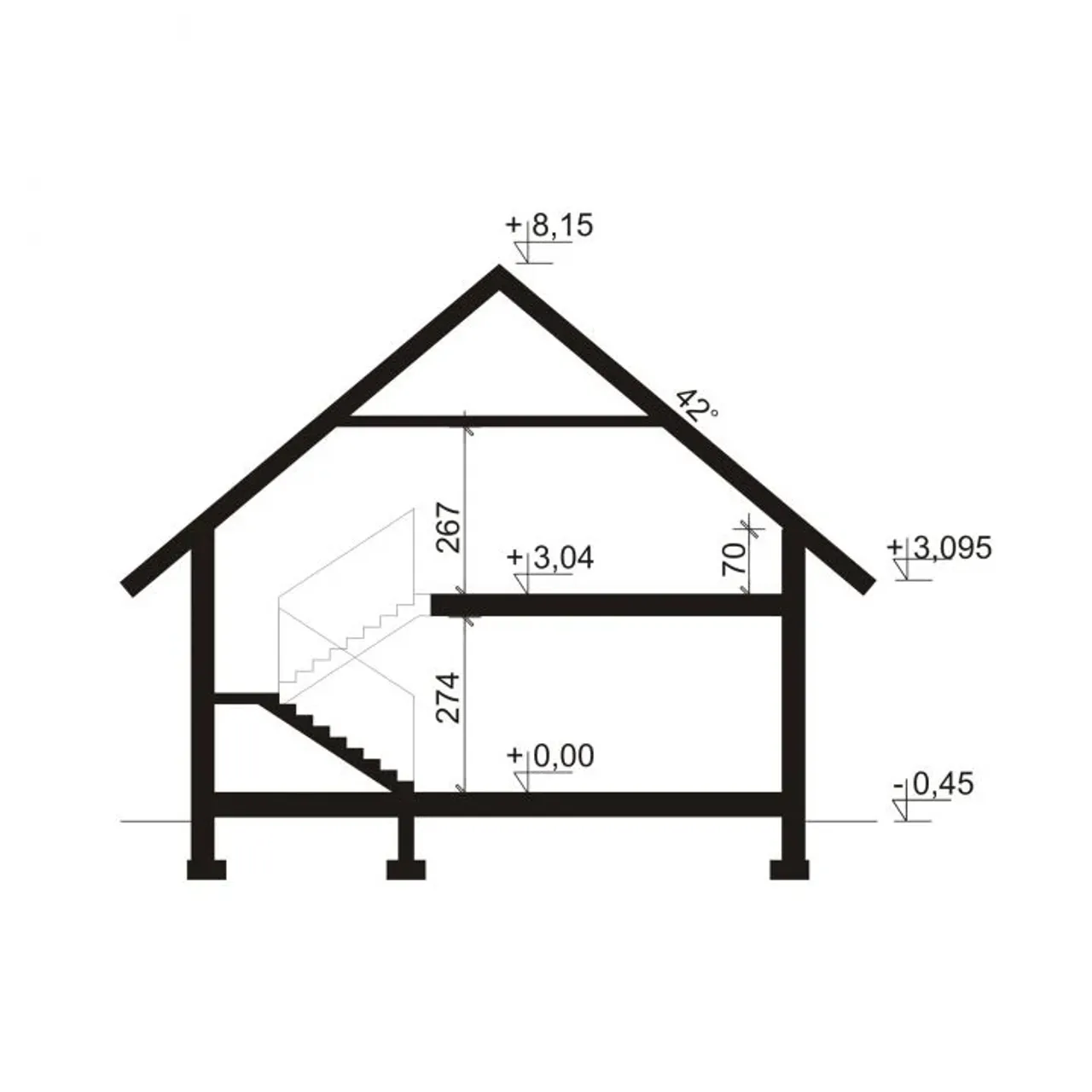

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

2750 zł

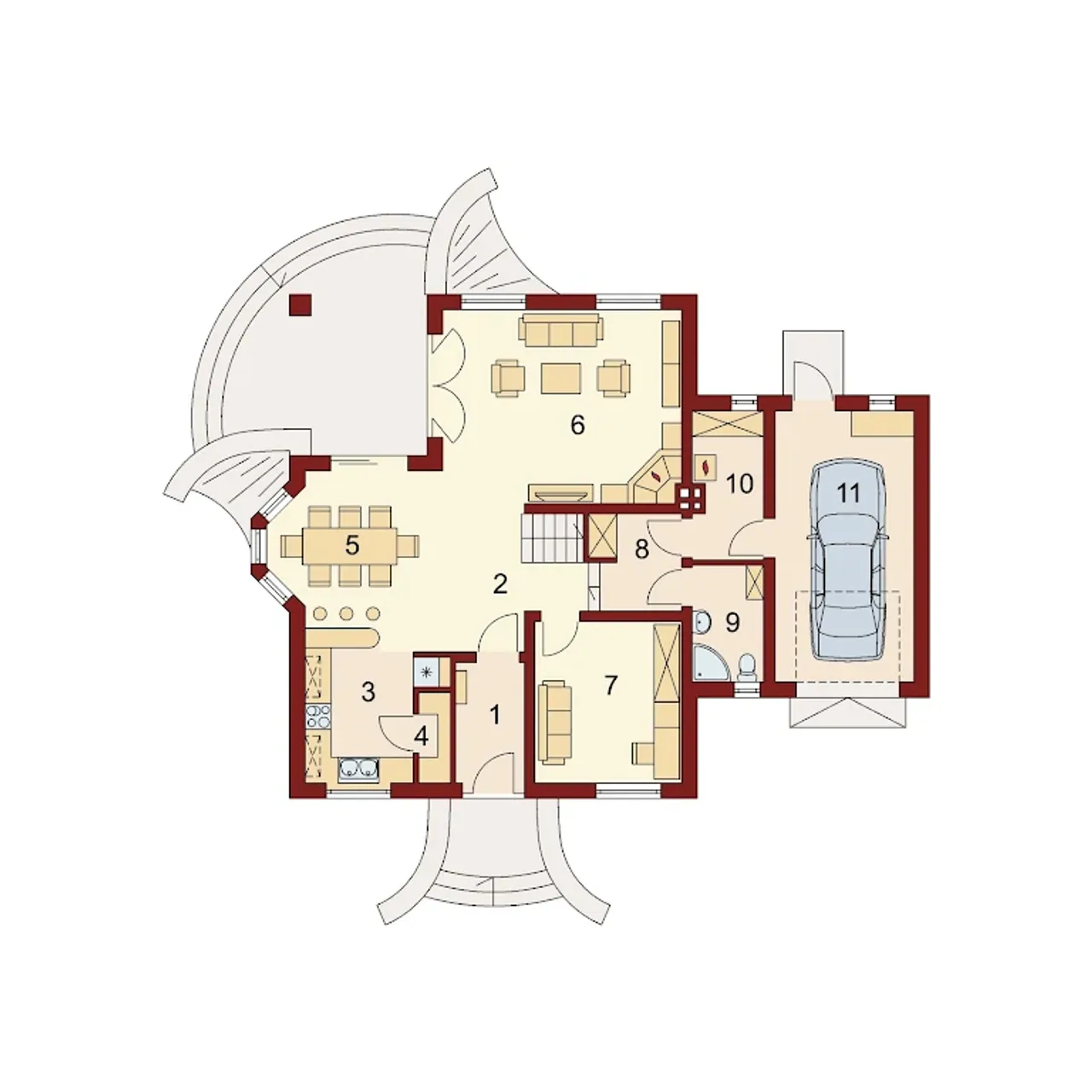

Rzuty gotowego projektu domu TYBERIUSZ

1. Powierzchnia	82,88 m²
2. Wiatrołap	4,61 m²
3. Hall	7,37 m²
4. Kuchnia	11,74 m²
5. Spiżarnia	1,49 m²
6. Jadalnia	12,11 m²
7. Salon	25,16 m²
8. Gabinet	12,65 m²
9. Garderoba	3,34 m²
10. łazienka	4,41 m²
11. Pom. gosp	5,41 m²
12. Garaż	20,03 m²

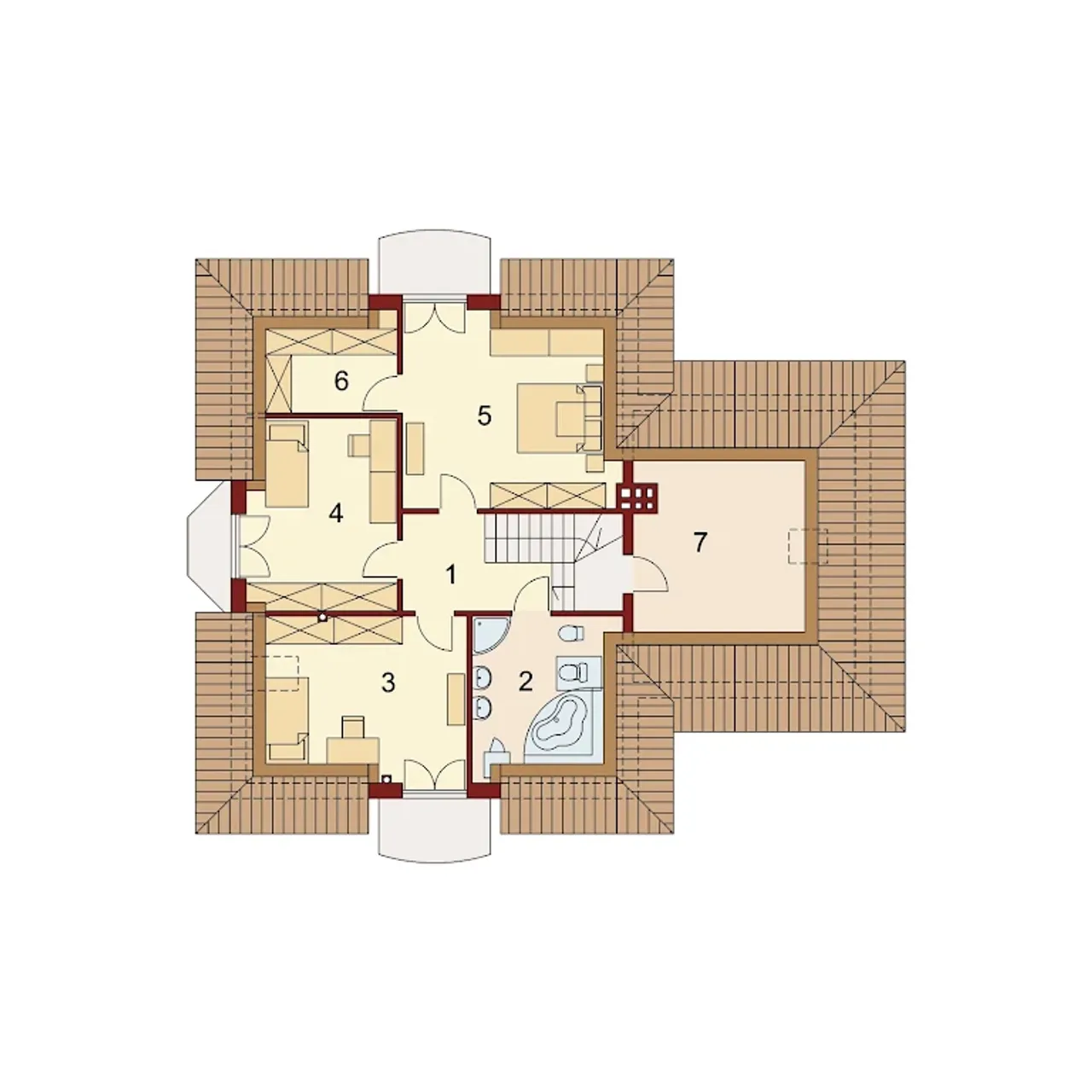

1. Powierzchnia	57,22 m²
2. Hall	5,73 (8,19) m²
3. łazienka	6,49 (13,43) m²
4. Pokój	12,67 (19,60) m²
5. Pokój	13,29 (15,56) m²
6. Pokój	15,84 (23,41) m²
7. Garderoba	3,20 (8,28) m²
8. Strych	13,53 (31,50) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: TYBERIUSZ

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu TYBERIUSZ

Parametry Techniczne gotowego projektu domu TYBERIUSZ

Ilość pokoi 5

Pow. użytkowa 140.1 m²

Powierzchnia zabudowy 151.12 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

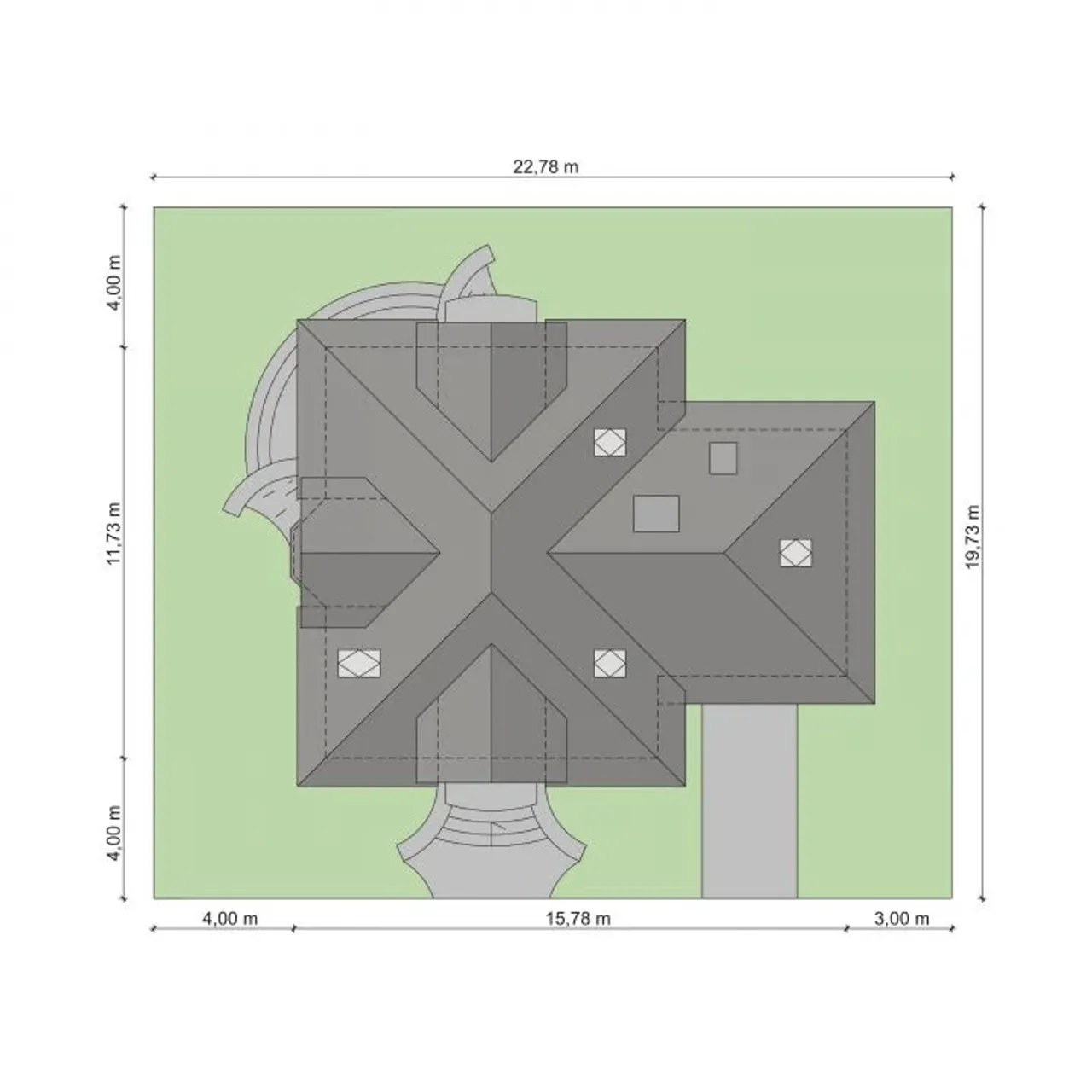

Szerokość działki 22.78 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe ze strychem

Powierzchnia dachu 264 m²

Przechowywanie w kuchni spiżarnia

Długość działki 19.73 m

Wysokość budynku 8.6 m

Styl budynku tradycyjny

Liczba łazieniek 2

Szerokość budynku 15.78 m

Kominek kominek w projekcie

Kąt nachylenia dachu 42 °

Strop żelbetowy

Długość budynku 11.73 m

Rodzaj garażu przyklejony

Piwnica bez podpiwniczenia

Kalenica prostopadła do drogi

Kubatura 594.44 m³

Rodzaj dachu wielospadowy

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 151.12 m²

Garaż 1 stanowisko

Szerokość działki 22.78 m

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 264 m²

Długość działki 19.73 m

Styl budynku tradycyjny

Szerokość budynku 15.78 m

Kąt nachylenia dachu 42 °

Długość budynku 11.73 m

Piwnica bez podpiwniczenia

Kubatura 594.44 m³

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 140.1 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Funkcje dodatkowe ze strychem

Przechowywanie w kuchni spiżarnia

Wysokość budynku 8.6 m

Liczba łazieniek 2

Kominek kominek w projekcie

Strop żelbetowy

Rodzaj garażu przyklejony

Kalenica prostopadła do drogi

Rodzaj dachu wielospadowy

Nasze prawdziwe opinie z Google

Opis projektu domu TYBERIUSZ

Projekt domu Tyberiusz to parterowy dom z poddaszem pokryty dachem wielospadowym, budynek charakteryzuje się ciekawymi zdobieniami schodów do drzwi wejściowych jak również częściowo zadaszonego tarasu. Dodatkowo od strony frontowej znajduje się wjazd do garażu jednostanowiskowego. W projekcie domu Tyberiusz w jadalni umieszczono ozdobny wykusz, który dodatkowo doświetla ją światłem dziennym.

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego (odm. 600) – 24 cm + styropian TERMO ORGANIKA typ Fasada 12/16 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego (odm. 600) – 24 cm (działowe - 12 cm) + działowe z płyty G-K na ruszcie (poddasze).; Strop: żelbetowy monolityczny gr. 20 cm.; Elewacje: tynk – System Platinum firmy TERMO ORGANIKA, okładzina klinkierowa.; Pokrycie dachu: dachówka cementowa.; Konstrukcja dachu: drewniana o układzie konstrukcyjnym krokwiowo-płatwiowym.; Schody wewnętrzne: żelbetowe monolityczne zabiegowe.; Ogrzewanie: kocioł gazowy kondensacyjny, dodatkowe źródło ciepła – kominek z płaszczem wodnym.
