Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

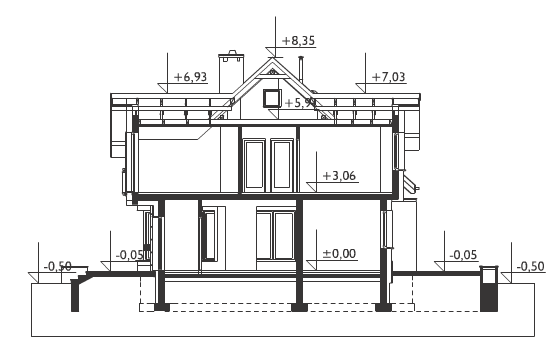

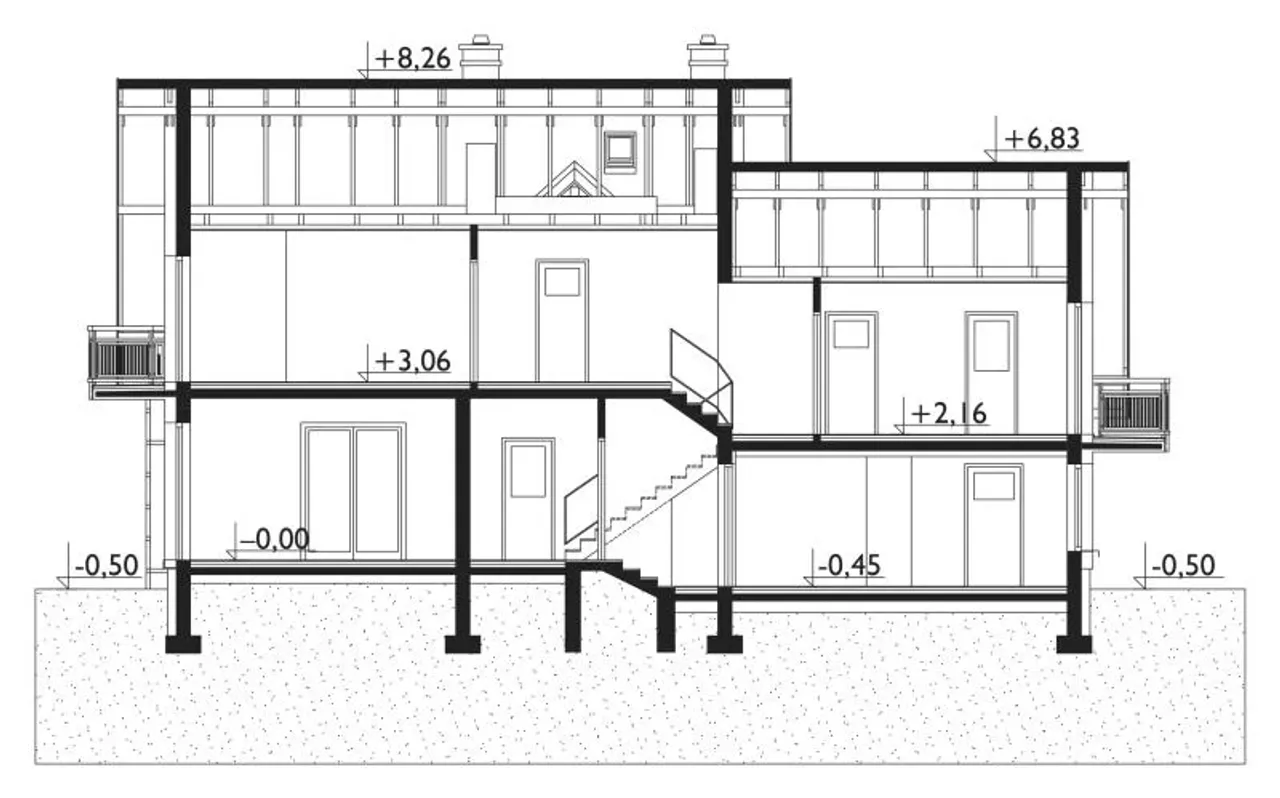

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków
Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania
Projekt techniczny zawiera:
- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej
- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

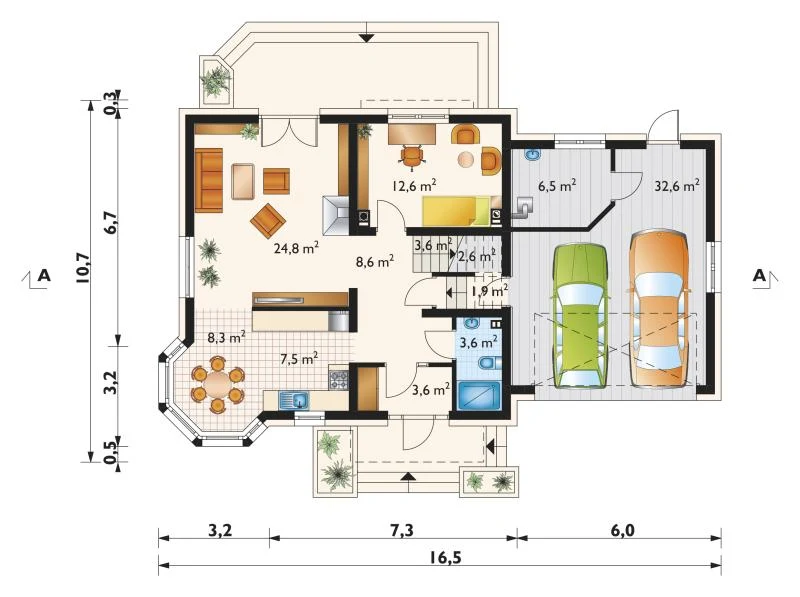

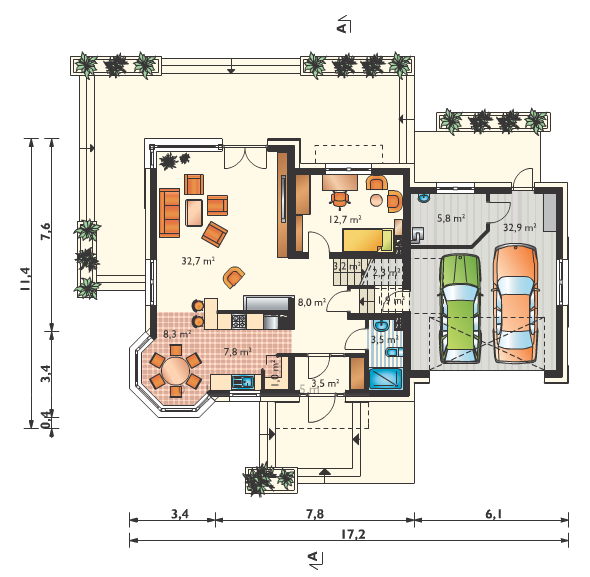

| 1. Powierzchnia | 116,20 m² |
| 2. Wiatrołap | 3,60 m² |
| 3. Hol | 8,60 m² |
| 4. Kuchnia | 7,50 m² |
| 5. Jadalnia | 8,30 m² |
| 6. Pokój dzienny | 24,80 m² |
| 7. Pokój | 12,60 m² |
| 8. Klatka schodowa | 3,60 m² |
| 9. Korytarz | 1,90 m² |
| 10. Schowek | 2,60 m² |
| 11. Kotłownia | 6,50 m² |
| 12. łazienka | 3,60 m² |
| 13. Garaż | 32,60 m² |

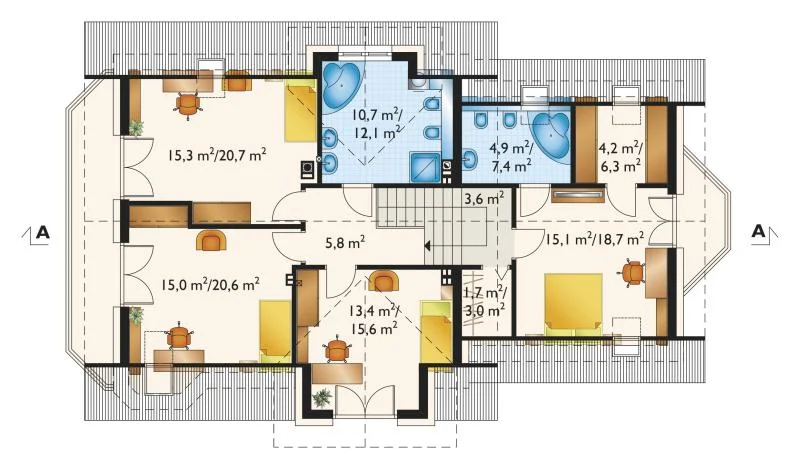

| 1. Powierzchnia | 86,10 m² |
| 2. Klatka schodowa | 3,60 (3,60) m² |
| 3. Przedpokój | 5,80 (5,80) m² |
| 4. Pokój | 15,00 (20,60) m² |
| 5. Pokój | 15,30 (20,70) m² |
| 6. Pokój | 13,40 (15,60) m² |
| 7. Sypialnia | 15,10 (18,70) m² |
| 8. Garderoba | 4,20 (6,30) m² |
| 9. łazienka | 4,90 (7,40) m² |
| 10. Garderoba | 1,70 (3,00) m² |
| 11. łazienka | 10,70 (12,10) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Turkus
| Ilość pokoi 6 |
| Pow. użytkowa 154.9 m² |
| Powierzchnia zabudowy 142.5 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 2 stanowiska |
| Technologia murowany |

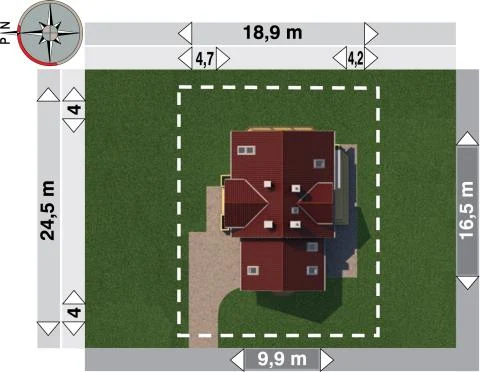

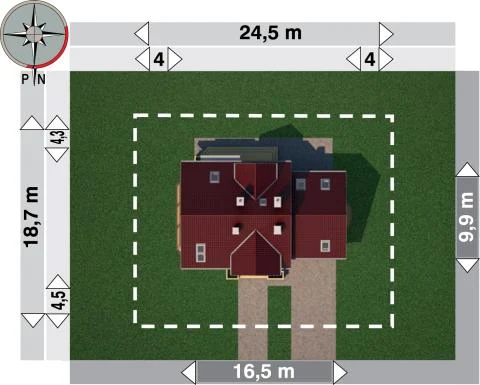

| Szerokość działki 24.5 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kotłownia duża kotłownia |
| Kąt nachylenia dachu 42 ° |
| Długość budynku 9.9 m |
| Piwnica bez podpiwniczenia |
| Funkcje dodatkowe z lukarnami |
| Kubatura 902.7 m³ |
| Rodzaj garażu przyklejony |
| Powierzchnia dachu 257.2 m² |
| Rodzaj dachu dwuspadowy |
| Długość działki 18.7 m |
| Wysokość budynku 8.8 m |
| Bryła budynku prosta bryła |
| Liczba łazieniek 3 |
| Strop żelbetowy |
| Styl budynku tradycyjny |
| Kominek kominek w projekcie |
| Kalenica równoległa do drogi |
| Szerokość budynku 16.5 m |
| Ilość pokoi 6 |
| Powierzchnia zabudowy 142.5 m² |
| Garaż 2 stanowiska |
| Szerokość działki 24.5 m |
| Typ domu jednorodzinny całoroczny |
| Kąt nachylenia dachu 42 ° |
| Piwnica bez podpiwniczenia |
| Kubatura 902.7 m³ |
| Powierzchnia dachu 257.2 m² |
| Długość działki 18.7 m |
| Bryła budynku prosta bryła |
| Strop żelbetowy |
| Kominek kominek w projekcie |
| Szerokość budynku 16.5 m |
| Pow. użytkowa 154.9 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Kotłownia duża kotłownia |
| Długość budynku 9.9 m |
| Funkcje dodatkowe z lukarnami |
| Rodzaj garażu przyklejony |
| Rodzaj dachu dwuspadowy |
| Wysokość budynku 8.8 m |
| Liczba łazieniek 3 |
| Styl budynku tradycyjny |
| Kalenica równoległa do drogi |
Kupując projekt w technologii murowanej powinieneś budować dom murowany. Zupełna zmiana technologii na szkieletową wymaga przeprojektowania całego budynku ( zmieniają się obciążenia, fundamenty, konstrukcja dachu). Wydamy zgodę na takie przeprojektowanie jednak wiążę się to z dużymi kosztami. Istnieją firmy wykonawcze, które podejmują się zmiany technologii budowy bezpłatnie przy skorzystaniu z ich usług wykonawczych. Zdarza się, że pracownia architektoniczna przygotowuje warianty konkretnego projektu przewidując także inne technologie. Prosimy o sprawdzenie czy istnieje poszukiwana wersja projektu, w zakładce - warianty projektu.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
