Gotowy projekt domu Tryton 3 WZ

ID: 21023
3772 2025-05-01
TANIEJ 427 zł do 25.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
3772 zł
(4199 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 3772 zł
3772 2025-05-01
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska
Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)
II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:
1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.
- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

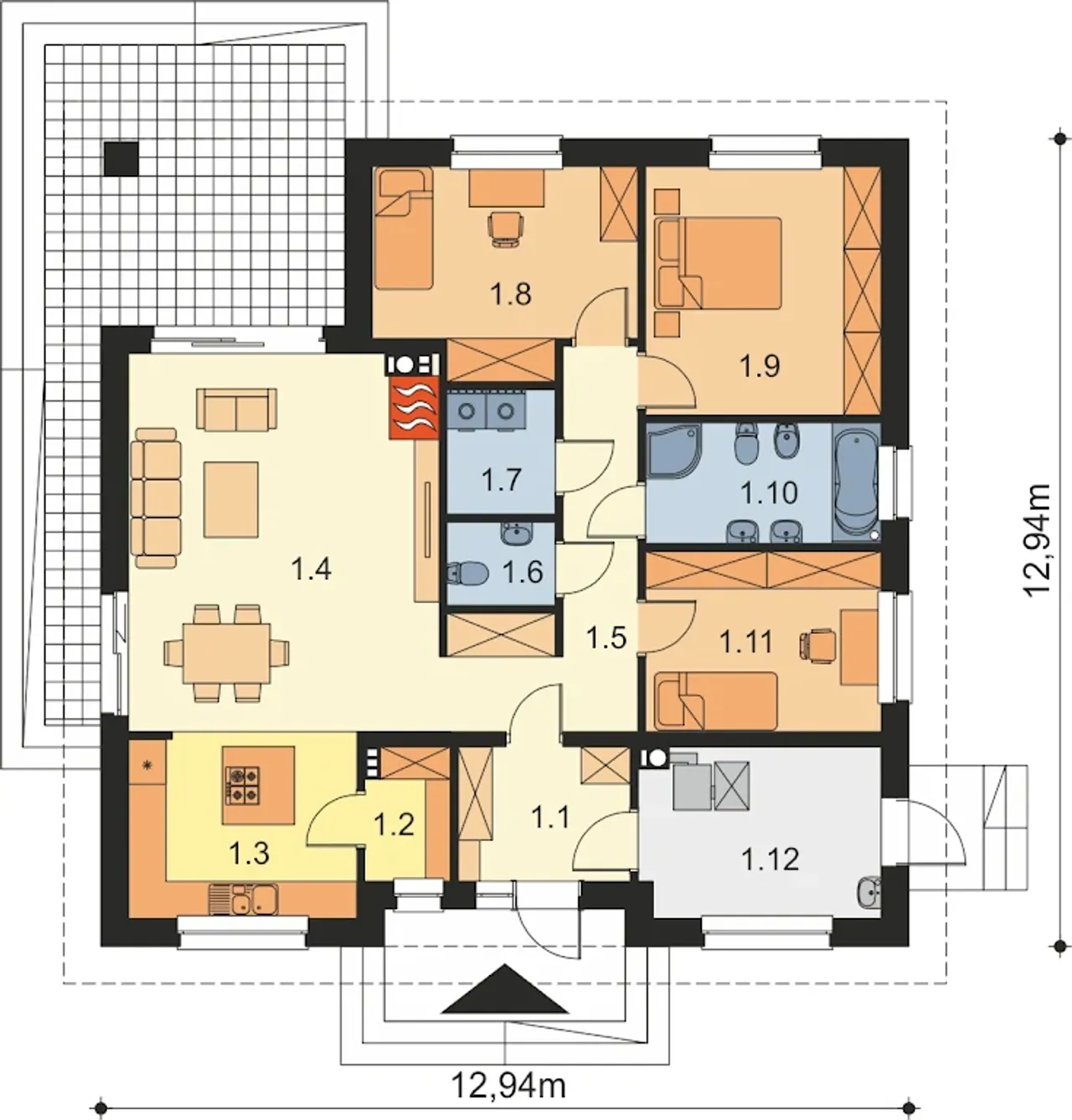

Rzuty gotowego projektu domu Tryton 3 WZ

Tryton 3 WZ
1. Powierzchnia 120,15 m²
2. Wiatrołap 5,80 m²
3. Spiżarnia 2,70 m²
4. Kuchnia 10,34 m²
5. Salon + jadalnia 29,53 m²
6. Komunikacja 10,55 m²
7. Wc 2,24 m²
8. Pralnia 3,36 m²
9. Pokój 12,70 m²
10. Pokój 14,85 m²
11. łazienka 7,16 m²
12. Pokój 10,72 m²
13. Kotłownia 10,20 m²
Tryton 3 WZ
Tryton 3 WZ

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tryton 3 WZ

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tryton 3 WZ

Parametry Techniczne gotowego projektu domu Tryton 3 WZ

Pow. użytkowa 120.15 m²
Ilość pokoi 4
Powierzchnia zabudowy 153.55 m²
Kondygnacje parterowy
Garaż bez garażu
Technologia murowany

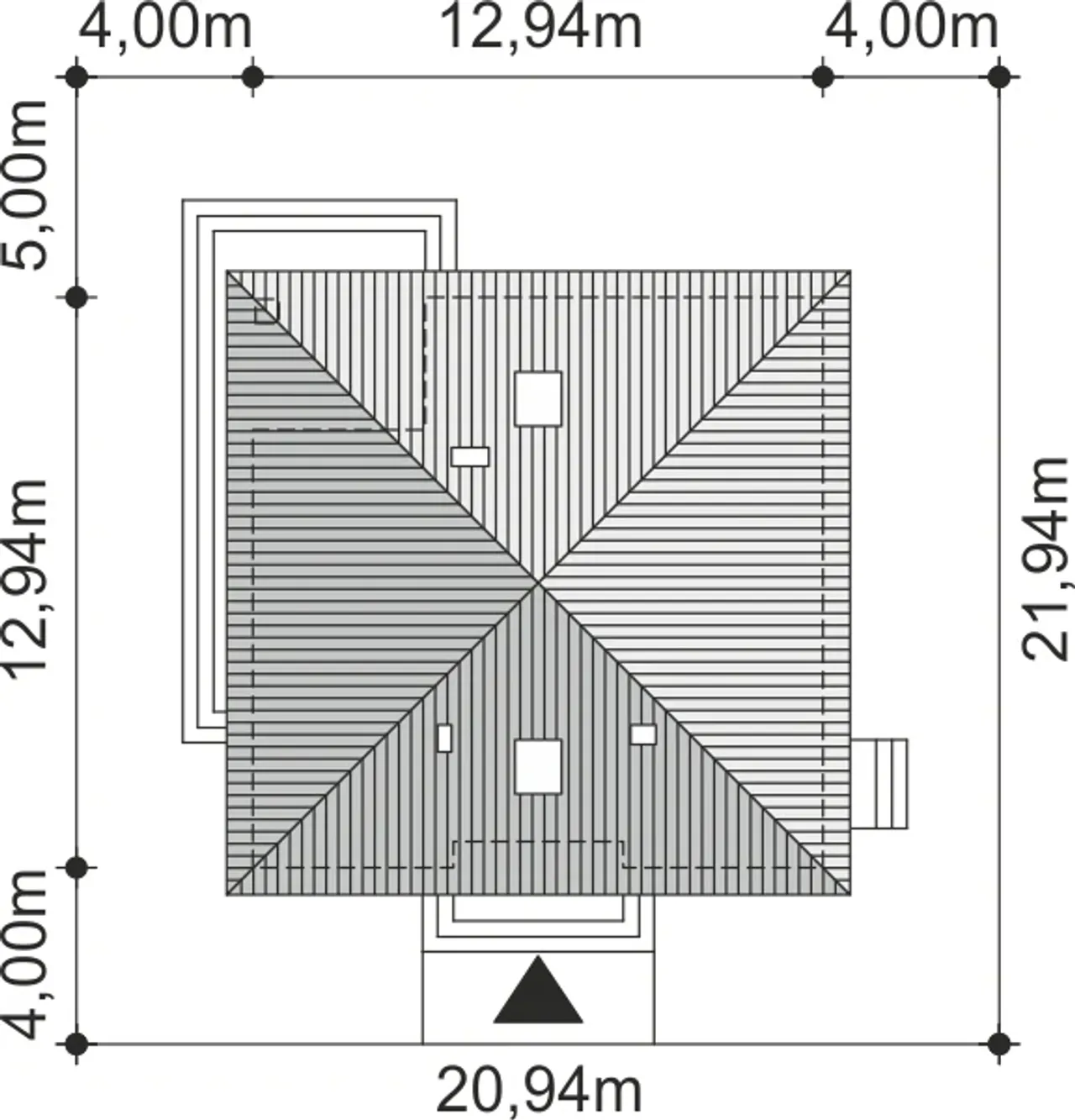

Szerokość działki 20.94 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Bryła budynku prosta bryła
Liczba łazieniek 1
Styl budynku nowoczesny
Kominek kominek w projekcie
Kalenica bez znaczenia
Szerokość budynku 12.94 m
Kotłownia duża kotłownia
Kąt nachylenia dachu 30 °
Długość budynku 12.94 m
Piwnica bez podpiwniczenia
Funkcje dodatkowe z pralnią
Kubatura 779.27 m³
Rodzaj dachu wielospadowy
Powierzchnia dachu 230.87 m²
Przechowywanie w kuchni spiżarnia
Długość działki 21.94 m
Wysokość budynku 7.55 m
Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Tryton 3 WZ

TRYTON 3 WZ to świetnie rozplanowany budynek z przestrzennymi pokojami. W środku zawiera m.in kuchnię oraz spiżarnię, łazienkę obok pralni i kotłownię. Projekt zawiera elementy wpływające na obniżenie kosztów budowy jak np. strop.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne: z betonu komórkowego.; Strop i więźba dachowa: prefabrykowana – wiązary.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + jako alternatywa: wentylacja mechaniczna z rekuperacją.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Tryton 3 WZ

Stan surowy zamknięty 192500 zł
powierzchnia
Stan deweloperski 275500 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Wnętrza domu Tryton 3 WZ

Dodatki do projektu Tryton 3 WZ

[Archiportal] kosztorys w wersji papierowej (500 zł)

[Archiportal] Dodatkowy egzemplarz projektu (450 zł)

[Archiportal] Pakiet energo+ (650 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Tryton 3 WZ

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

1-2 dni roboczych (jeśli projekt nie jest koncepcją)



Wersje gotowego projektu domu Tryton 3 WZ

TANIEJ O 427 zł
3999 zł 3572 zł

Tryton

powierzchnia 98.96 m²
technologia murowany
stanowisk w garażu bez garażu
kondygnacja parterowy
Zobacz projekt
TANIEJ O 427 zł
4199 zł 3772 zł

Tryton 2

powierzchnia 105.96 m²
technologia murowany
stanowisk w garażu 1 stanowisko
kondygnacja parterowy
Zobacz projekt

Podobne projekty do domu Tryton 3 WZ

TANIEJ O 500 zł
3590 zł 3090 zł

Dom przy Sielskiej 2

powierzchnia 107.5 m²
technologia murowany
stanowisk w garażu bez garażu
kondygnacja parterowy+poddasze
Zobacz projekt
TANIEJ O 500 zł
3590 zł 3090 zł

Dom przy Sielskiej 3

powierzchnia 124.6 m²
technologia murowany
stanowisk w garażu bez garażu
kondygnacja parterowy+poddasze
Zobacz projekt

Komentarze / pytania do projektu domu Tryton 3 WZ

Kacper

Projekt domu Tryton 3 z portalu Planz wydaje się idealny dla rodziny. Ogromny atut to przestronność i funkcjonalność pomieszczeń, które niezwykle ułatwią codzienne funkcjonowanie. Ponadto atrakcyjna bryła budynku oraz zastosowane materiały gwarantują nie tylko solidność, ale również estetykę na wysokim poziomie.
