114.73 m²

parterowy+poddasze

bez garażu

z bali

Gotowy projekt domu Osiek dw9

ID: 5605

5179 2025-11-06

TANIEJ 520 zł do 31.10.2025

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

5179 zł

(5699 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 5179 zł

5179 2025-11-06

Promocja GRATISOWA do 31.10.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
✓ Czas na zwrot:30 dni

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

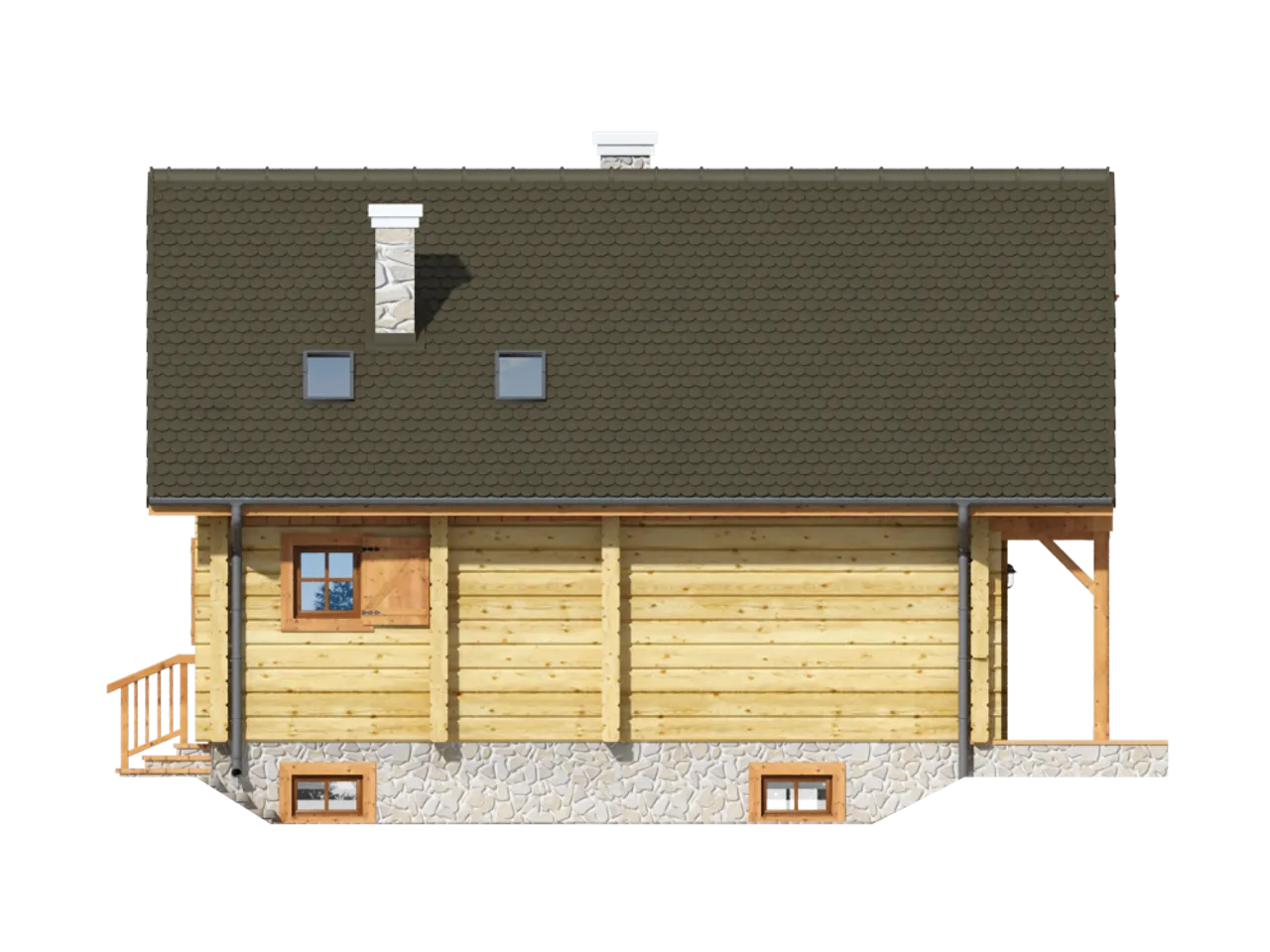

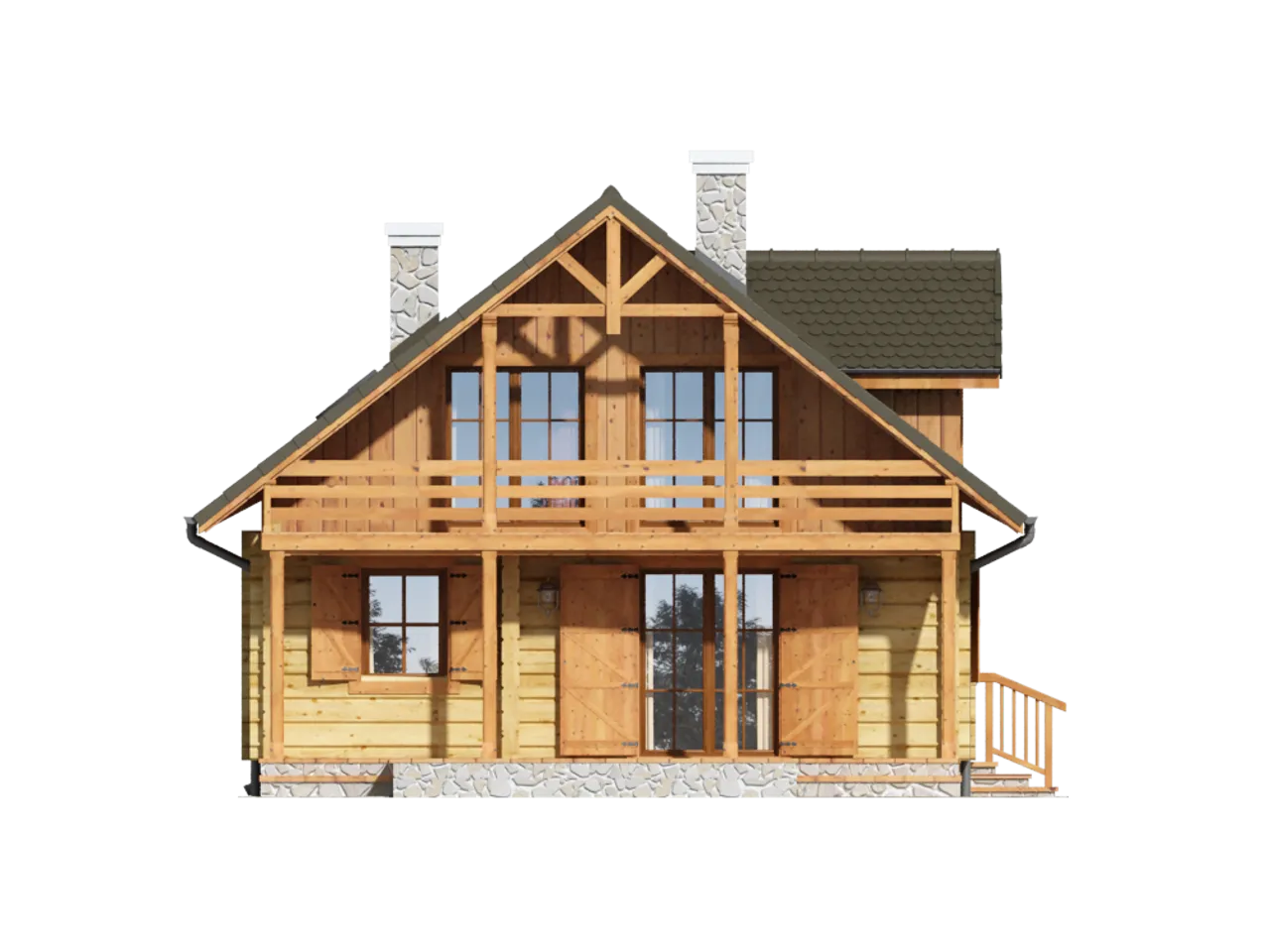

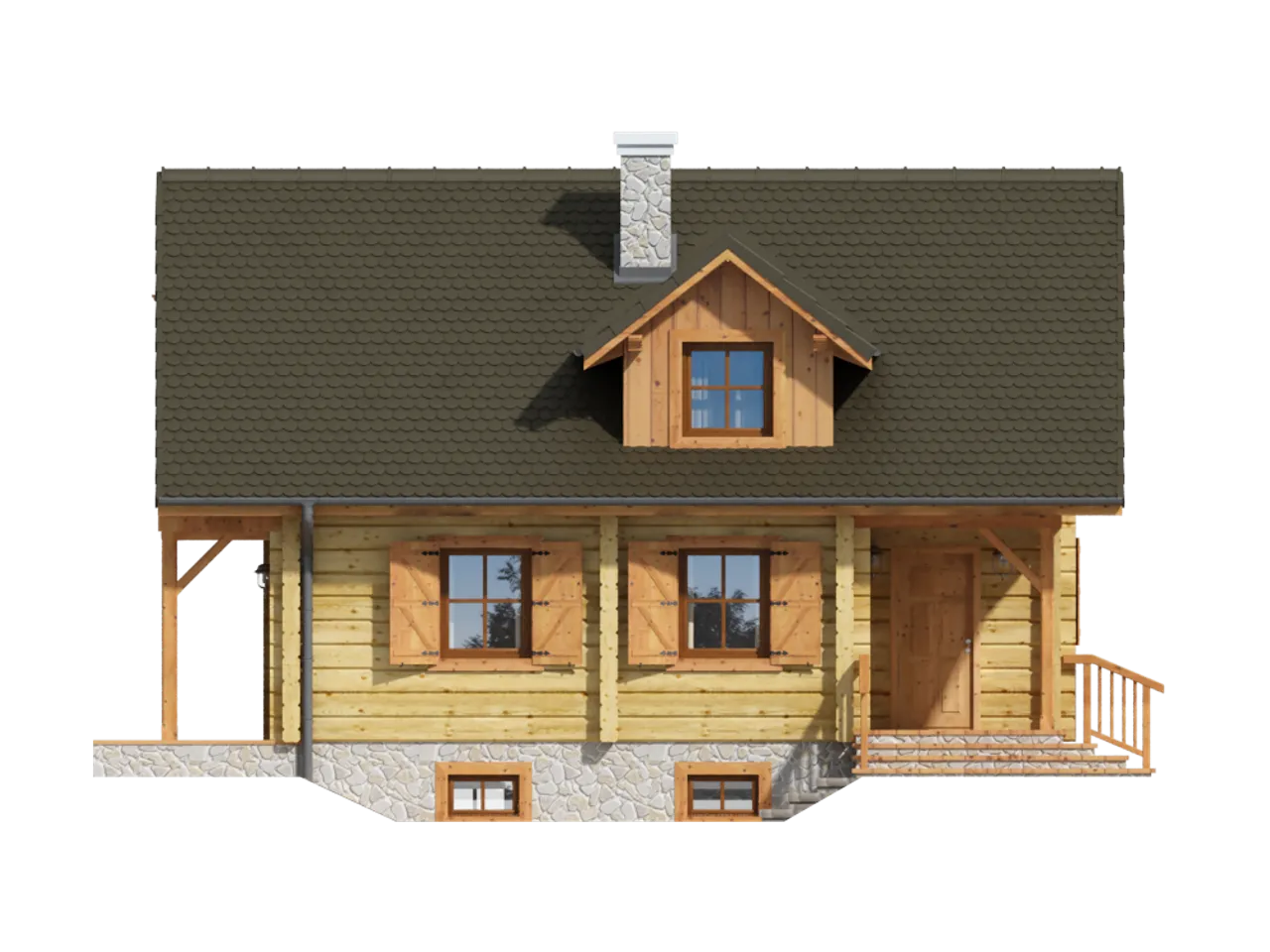

- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

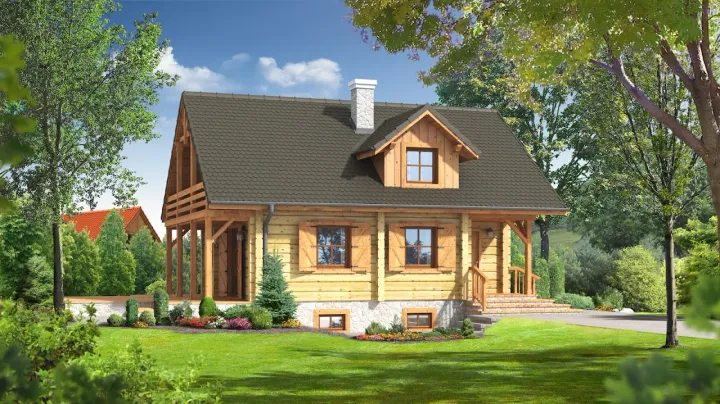

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

5179.00zł

Rzuty gotowego projektu domu Osiek dw9

1. Komunikacja	4,02 m²
2. Kotłownia	10,38 m²
3. Schowek	4,17 m²
4. Piwnica	8,61 m²
5. Piwnica	21,86 m²
6. Piwnica	12,70 m²

Pobieram bezpłatne rysunki szczegółowe

1. Wiatrołap	4,80 m²
2. Komunikacja	8,09 m²
3. Kuchnia	9,33 m²
4. Salon	23,16 m²
5. Pokój	13,63 m²
6. łazienka	6,91 m²

Pobieram bezpłatne rysunki szczegółowe

1. Komunikacja	5,34 (11,18) m²
2. Pokój	11,78 (18,59) m²
3. Pokój	11,47 (18,59) m²
4. Pokój	14,58 (19,95) m²
5. łazienka	6,79 (11,21) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Osiek dw9

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Osiek dw9

Parametry Techniczne gotowego projektu domu Osiek dw9

Ilość pokoi 5

Pow. użytkowa 114.73 m²

Powierzchnia zabudowy 90 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia z bali

Szerokość działki 18.8 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Ep 65.68

Długość działki 17.1 m

Styl budynku tradycyjny

Liczba łazieniek 2

Kąt nachylenia dachu 38 °

Kominek kominek w projekcie

Kubatura 766.26 m³

Rodzaj dachu dwuspadowy

Kotłownia duża kotłownia

Powierzchnia dachu 173.58 m²

Piwnica z podpiwniczeniem

Ogrzewanie gaz, paliwo stałe

Wysokość budynku 7.89 m

Koszty budowy 400-450 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 90 m²

Garaż bez garażu

Szerokość działki 18.8 m

Typ domu jednorodzinny całoroczny

Długość działki 17.1 m

Liczba łazieniek 2

Kominek kominek w projekcie

Rodzaj dachu dwuspadowy

Powierzchnia dachu 173.58 m²

Ogrzewanie gaz, paliwo stałe

Koszty budowy 400-450 tys., tylko z kosztorysem

Pow. użytkowa 114.73 m²

Kondygnacje parterowy+poddasze

Technologia z bali

Obiekt dom

Ep 65.68

Styl budynku tradycyjny

Kąt nachylenia dachu 38 °

Kubatura 766.26 m³

Kotłownia duża kotłownia

Piwnica z podpiwniczeniem

Wysokość budynku 7.89 m

Energia i ogrzewanie gotowego projektu domu Osiek dw9

Źródło ogrzewania: gaz, paliwo stałe

Wentylacja: Grawitacyjna

Parametry energetyczne:

Ep: 65.68 kWh/(m²rok)

Nasze prawdziwe opinie z Google

Opis projektu domu Osiek dw9

Gotowy projekt domu osiek dw9 autorstwa pracowni Dom-Projekt to dom całoroczny bez garażu. Projekt osiek dw9 charakteryzuje się dachem dwuspadowym o kącie nachylenia 38 st. Gotowy projekt domu osiek dw9 posiada piwnicę oraz posiada kominek.

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

Czy mogę wprowadzić zmiany w projekcie?

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
