118.5 m²
parterowy+poddasze
1 stanowisko
szkielet/drewniany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

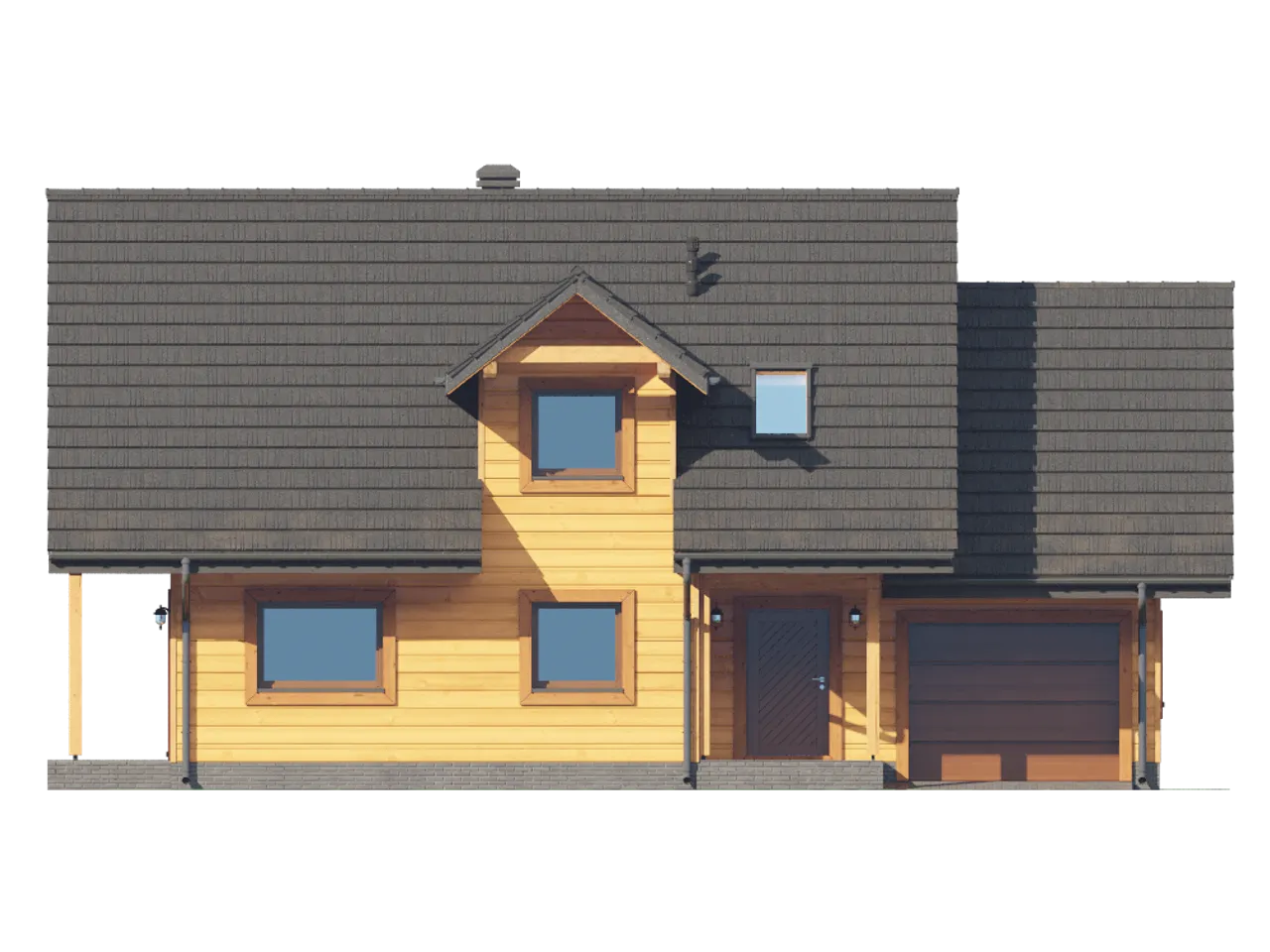

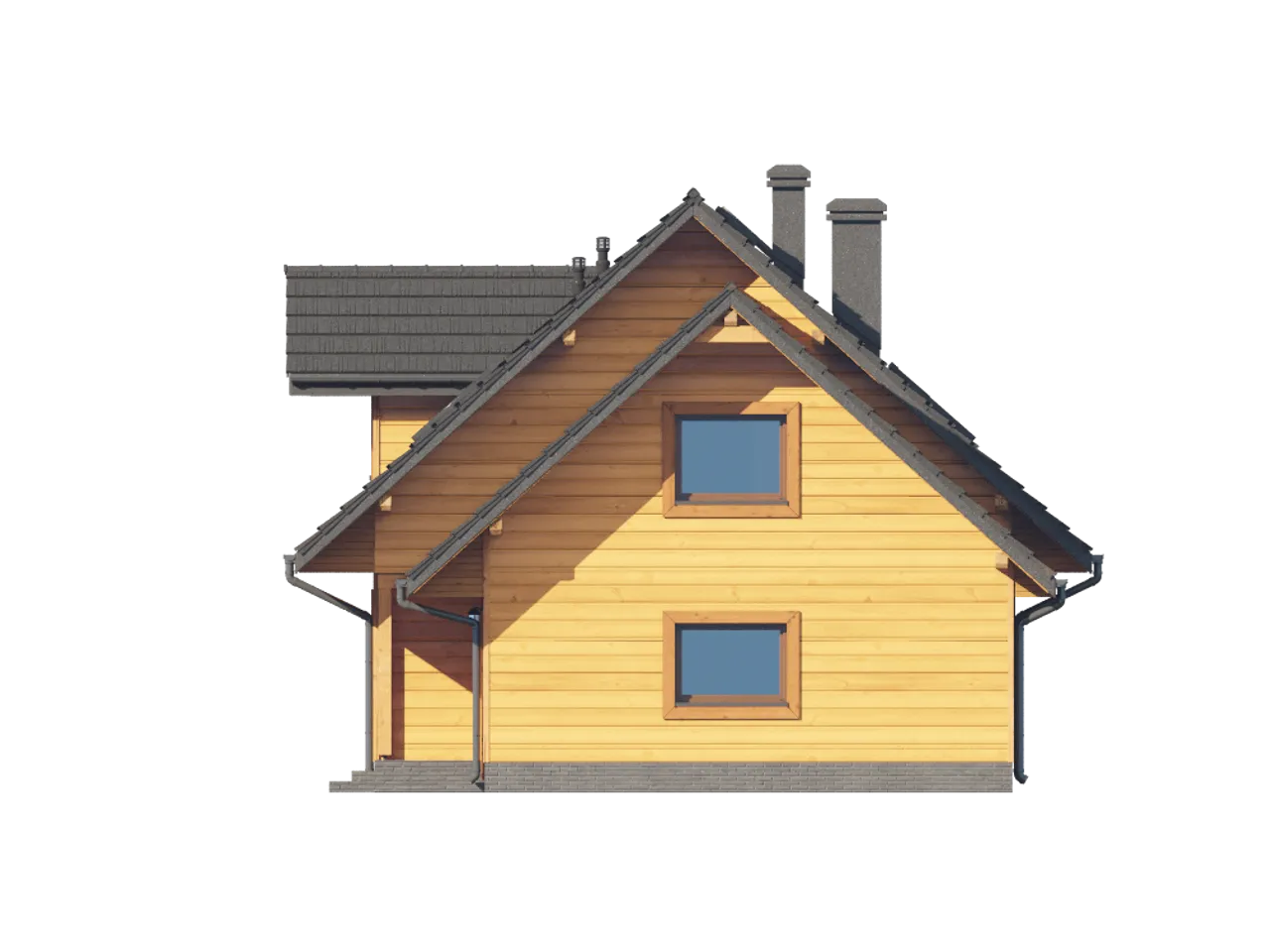

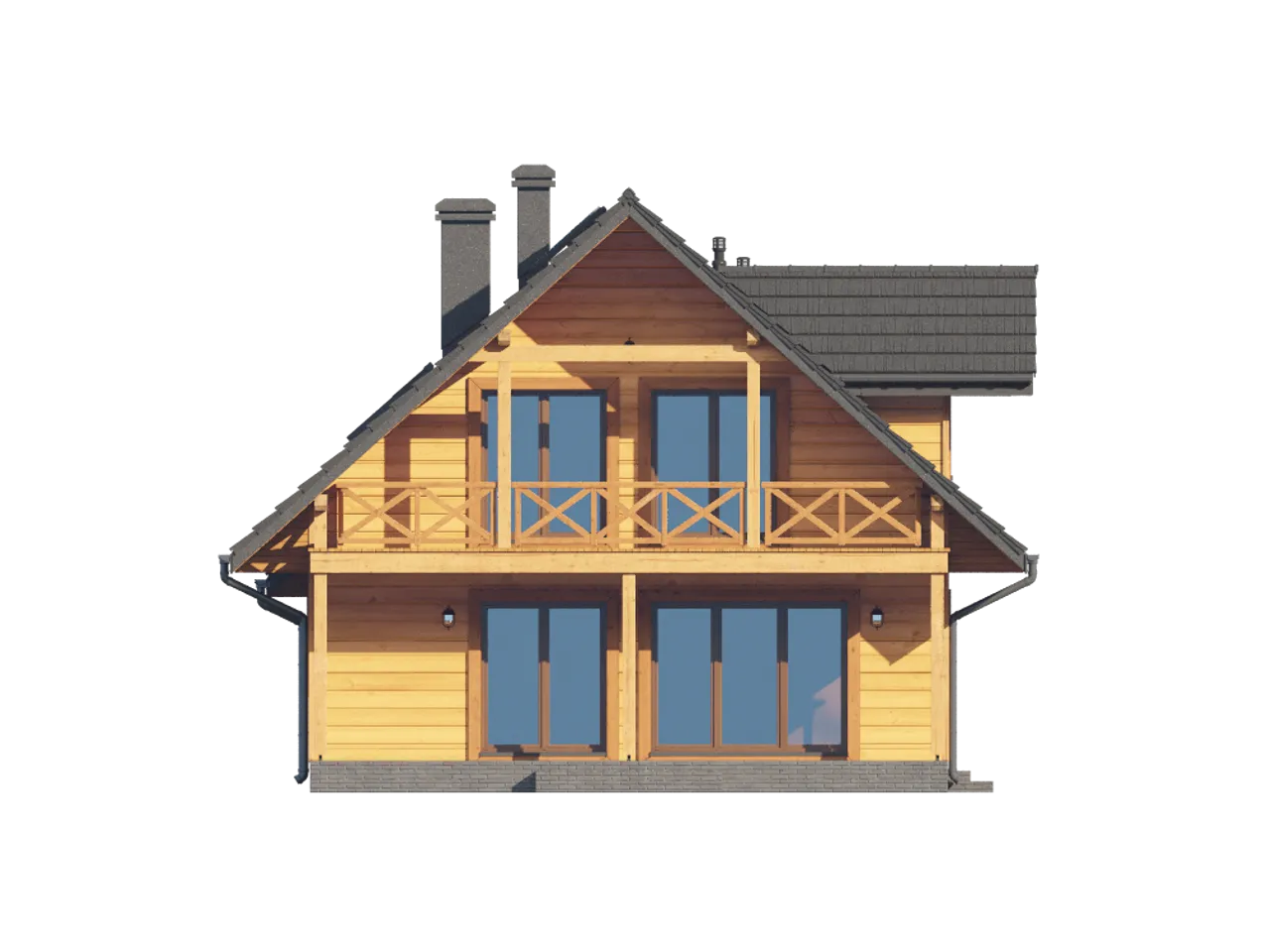

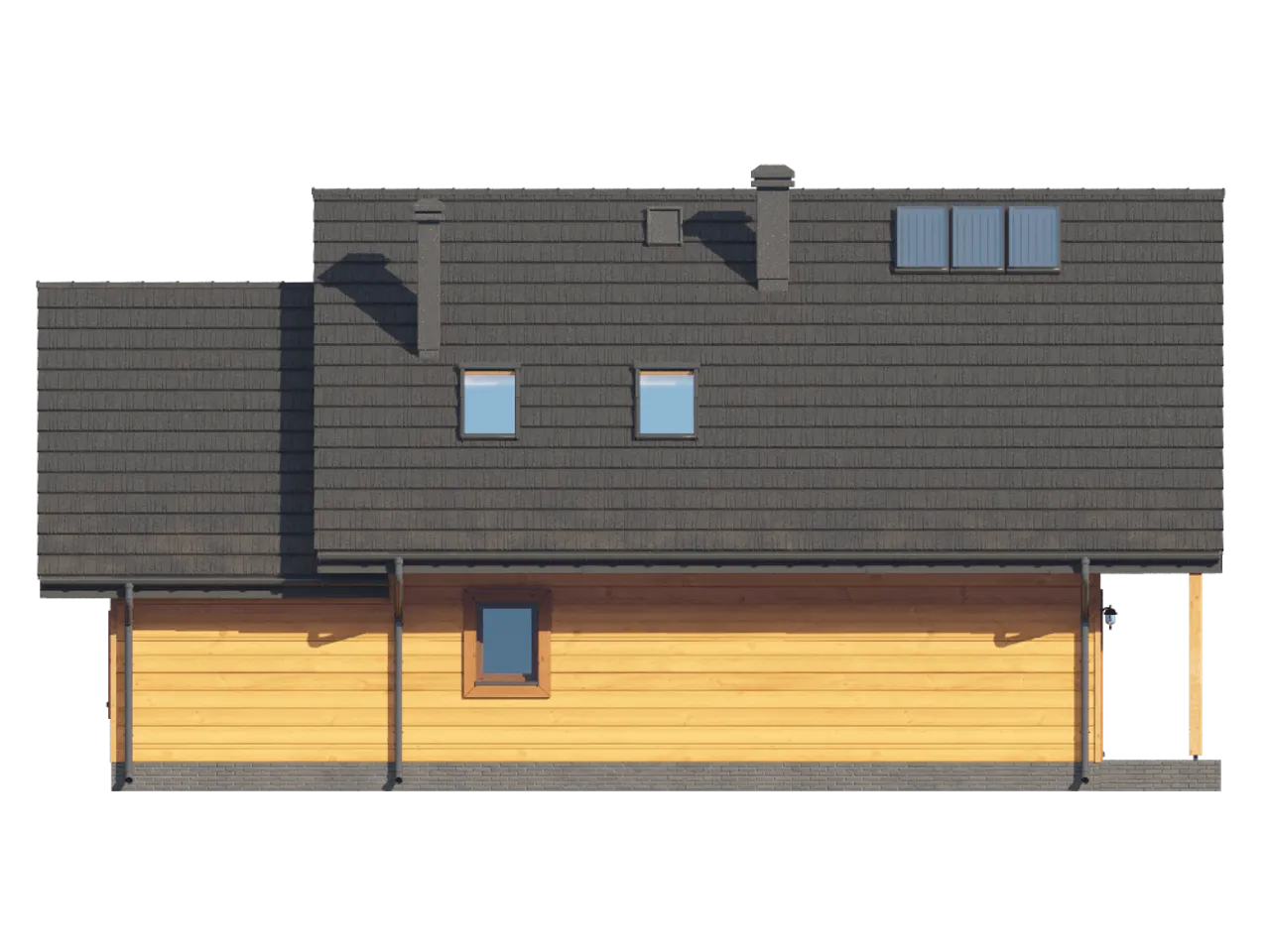

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.
| 1. Wiatrołap | 5,90 m² |
| 2. Komunikacja | 6,52 m² |
| 3. Salon z aneksem kuchennym | 46,16 m² |
| 4. łazienka | 7,18 m² |
| 5. Garaż | 24,26 m² |
| 1. Komunikacja | 8,86 m² |
| 2. Pokój | 13,48 m² |
| 3. Pokój | 11,94 m² |
| 4. Pokój | 14,21 m² |
| 5. łazienka | 4,25 m² |
| 6. Strych | 14,17 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Osiek 11g dws
| Pow. użytkowa 118.5 m² |
| Powierzchnia zabudowy 119.57 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 1 stanowisko |
| Technologia szkielet/drewniany |
| Szerokość działki 22.45 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Powierzchnia dachu 254 m² |
| Piwnica bez podpiwniczenia |
| Ogrzewanie gaz |
| Wysokość budynku 8.55 m |
| Ep 66.76 |
| Kalenica równoległa do drogi |
| Długość działki 17 m |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 42 ° |
| Kominek kominek w projekcie |
| Kubatura 580 m³ |
| Rodzaj dachu dwuspadowy |
| Taras z tarasem |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 118.5 m² |
| Kondygnacje parterowy+poddasze |
| Technologia szkielet/drewniany |
| Obiekt dom |
| Powierzchnia dachu 254 m² |
| Ogrzewanie gaz |
| Ep 66.76 |
| Długość działki 17 m |
| Kąt nachylenia dachu 42 ° |
| Kubatura 580 m³ |
| Taras z tarasem |
| Powierzchnia zabudowy 119.57 m² |
| Garaż 1 stanowisko |
| Szerokość działki 22.45 m |
| Typ domu jednorodzinny całoroczny |
| Piwnica bez podpiwniczenia |
| Wysokość budynku 8.55 m |
| Kalenica równoległa do drogi |
| Styl budynku tradycyjny |
| Kominek kominek w projekcie |
| Rodzaj dachu dwuspadowy |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
gaz
Projekt Osiek 11g dws to połączenie klasycznej bryły z nowoczesnymi rozwiązaniami technologicznymi, stworzony dla osób ceniących trwałość i estetykę drewna. Przemyślana funkcjonalność, atrakcyjny wygląd i ekonomiczna eksploatacja tworzą z niego idealne rozwiązanie na każdą działkę o tradycyjnym charakterze. Wybierając ten projekt, inwestujesz w zdrowy mikroklimat naturalnego domu oraz komfort użytkowania przez wiele lat.
Otwórz się na nieograniczone możliwości aranżacyjne i wybierz dom, który wyróżni Twoją rodzinę. Z Osiek 11g dws zyskujesz też wygodę garażu, przemyślane podziały przestrzeni oraz rozwiązania wspierające codzienną wygodę.
Projekt domu Osiek 11g dws utrzymany jest w stylu tradycyjnym, z charakterystycznym, dwuspadowym dachem o kącie nachylenia 42°. Taki dach nie tylko efektownie prezentuje się na tle krajobrazu, ale również ułatwia odprowadzenie śniegu oraz wodę deszczową, co sprzyja trwałości konstrukcji. Dzięki temu budynek jest chroniony przed wilgocią i zyskuje wyjątkowy wygląd inspirowany klasyczną architekturą.
Dom oparty na technologii szkieletowej/drewnianej to szybkość budowy oraz naturalne, oddychające ściany. Parterowy układ z poddaszem pozwala w przyszłości na ciekawe zagospodarowanie przestrzeni. Praktyczne rozwiązania, takie jak jednostanowiskowy garaż oraz taras, podnoszą codzienną funkcjonalność i sprawiają, że dom staje się otwarty na rodzinne spotkania oraz relaks w otoczeniu zieleni.
Zainwestuj w projekt Osiek 11g dws i ciesz się domem, który będzie nie tylko bezpieczny i trwały, ale też stanie się przestrzenią dla Twojej rodziny na pokolenia. Zamów projekt już dziś i nadaj swoim planom realny wymiar!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
