136.11 m²
parterowy+poddasze
1 stanowisko
szkielet/drewniany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

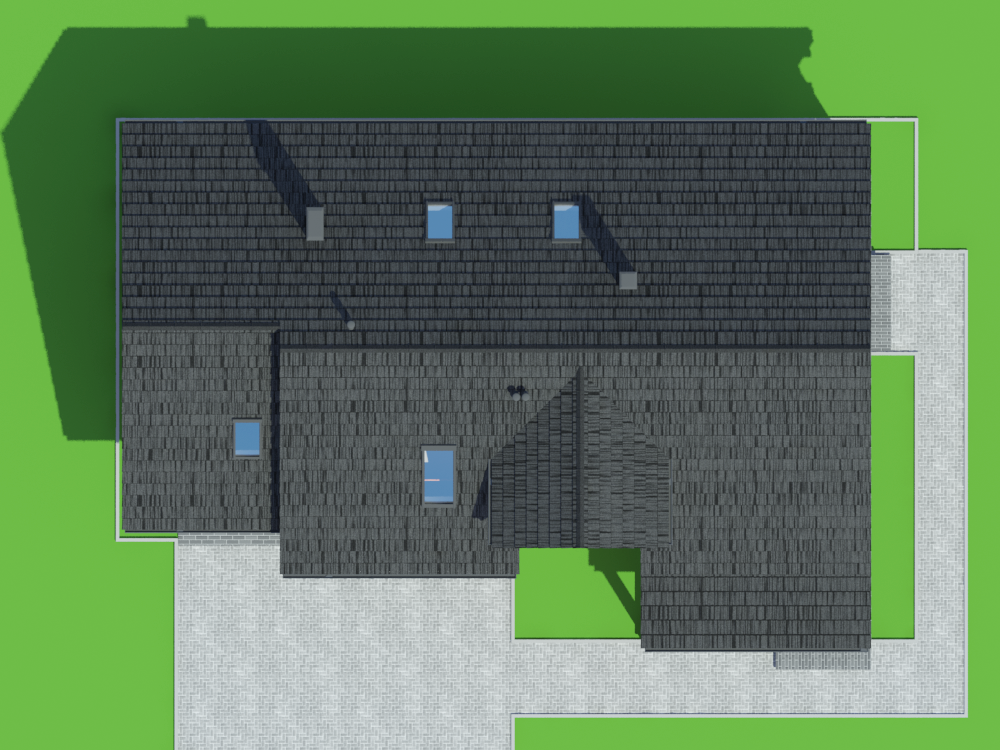

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

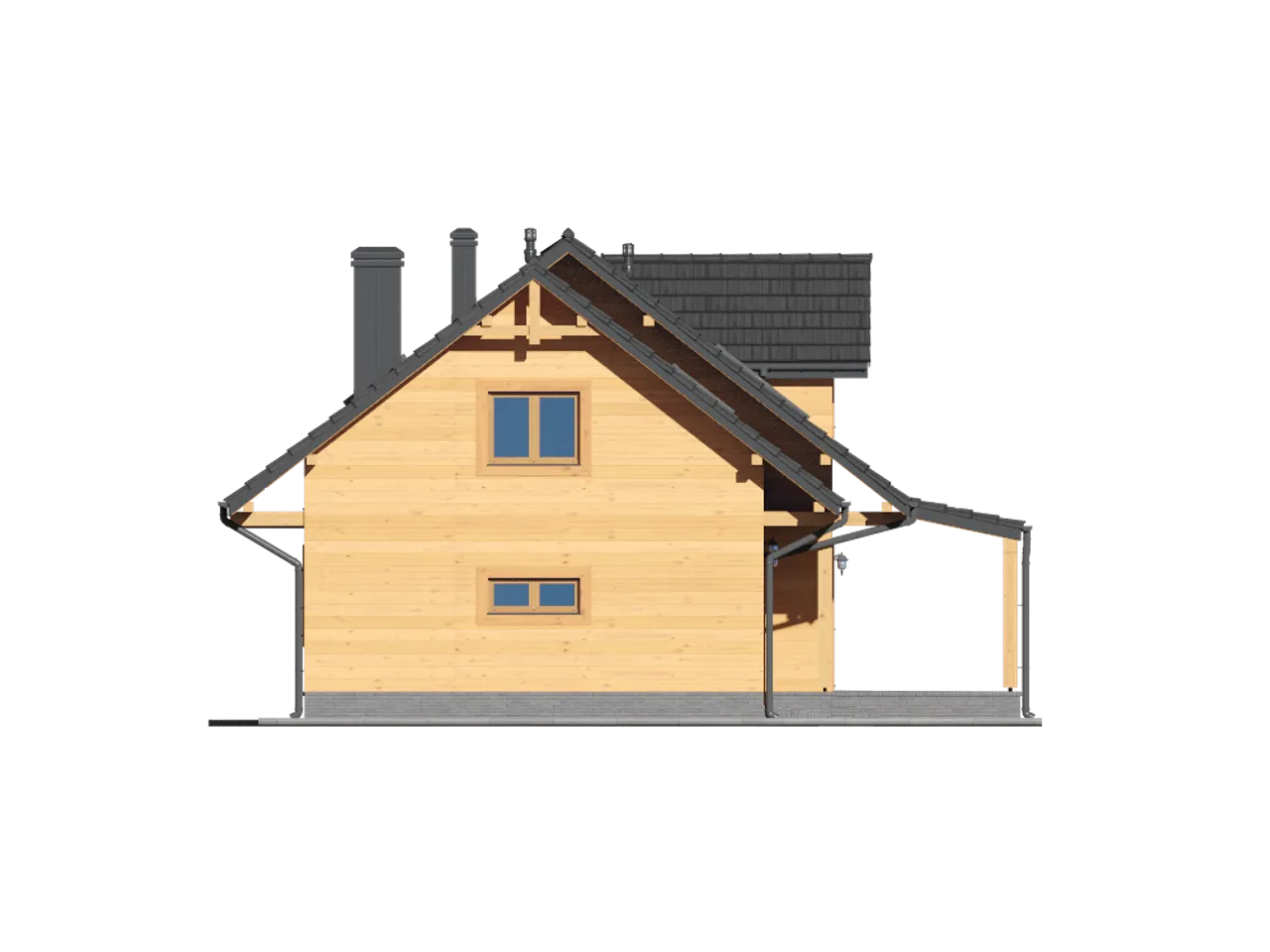

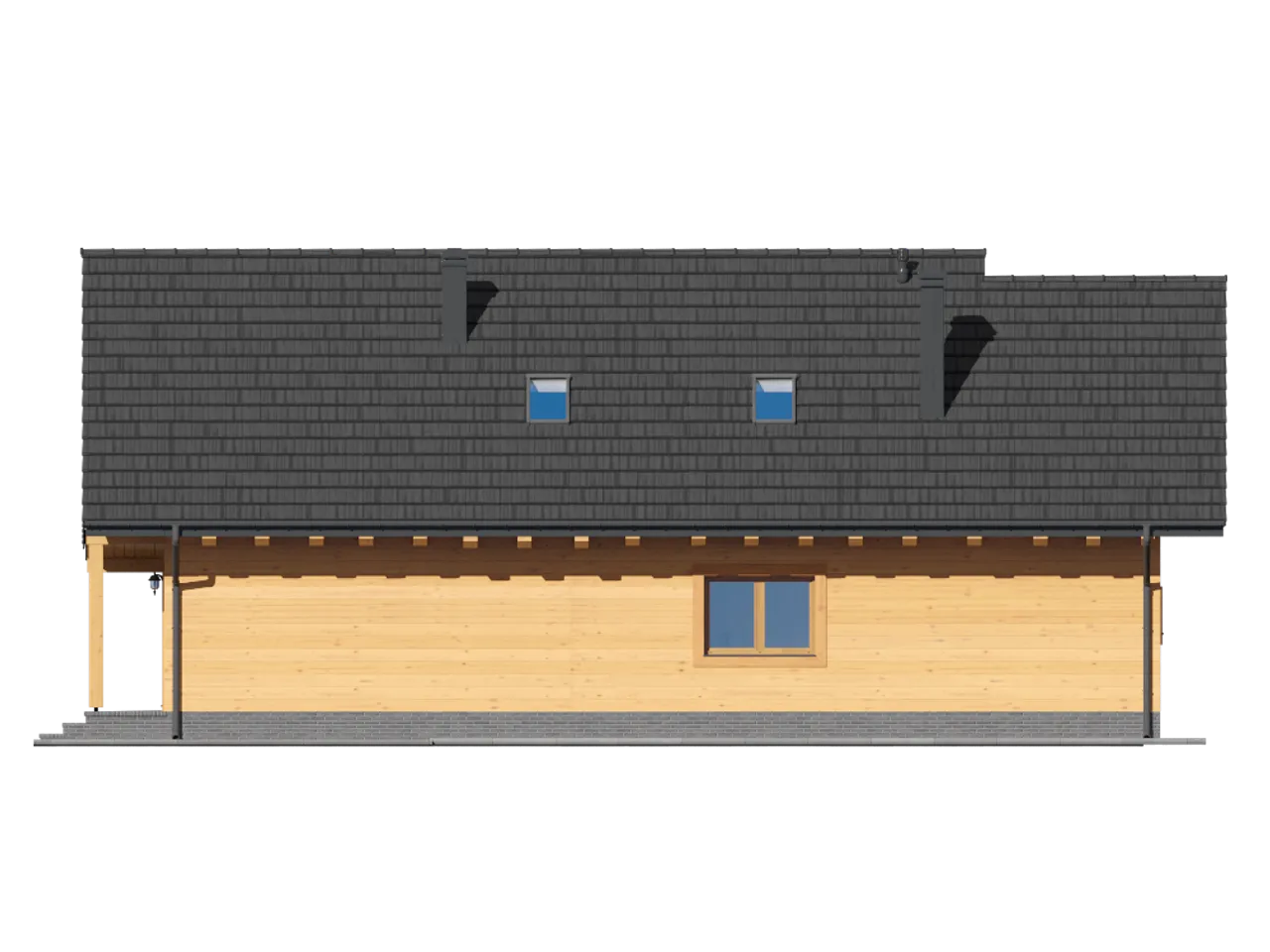

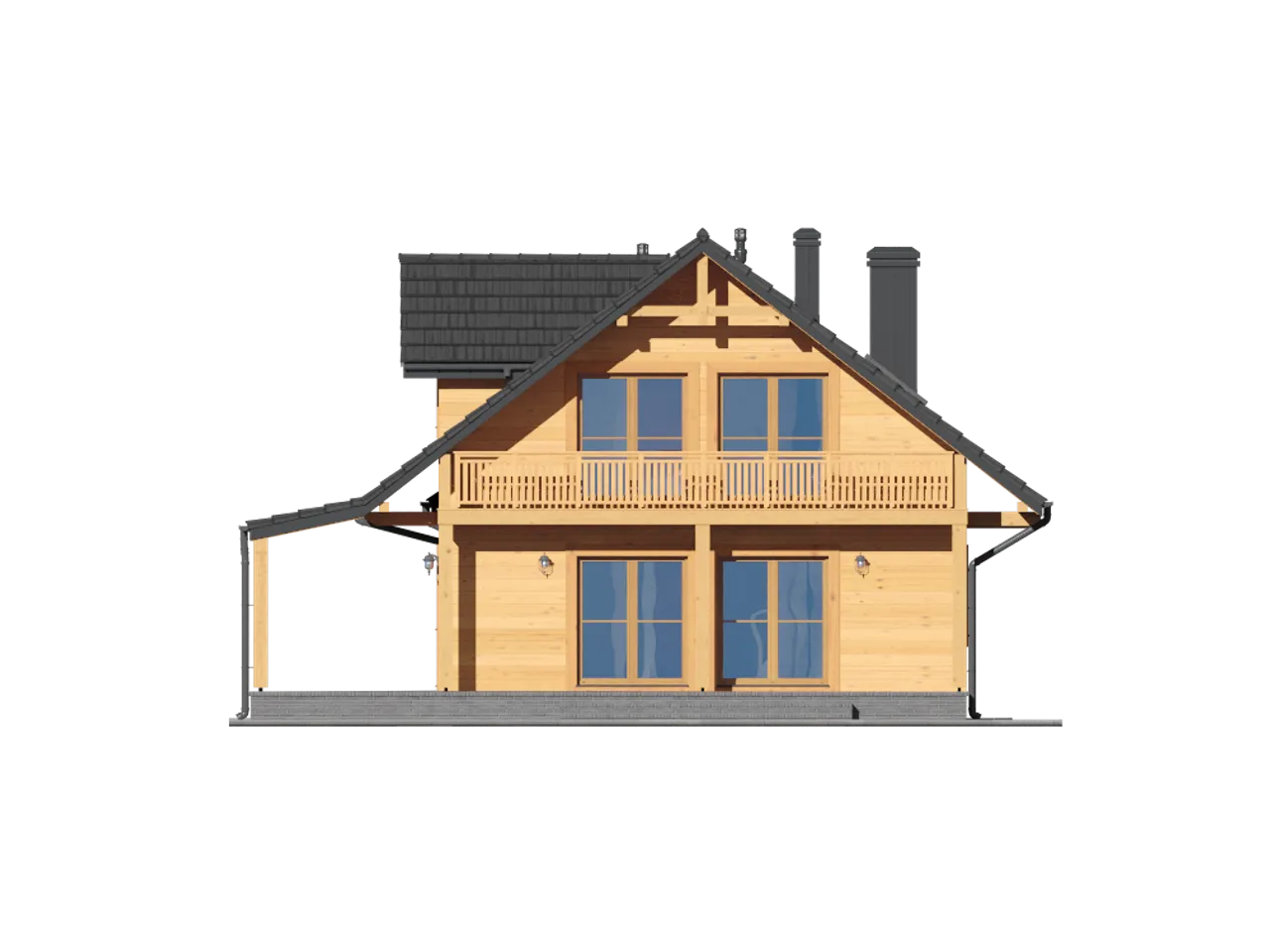

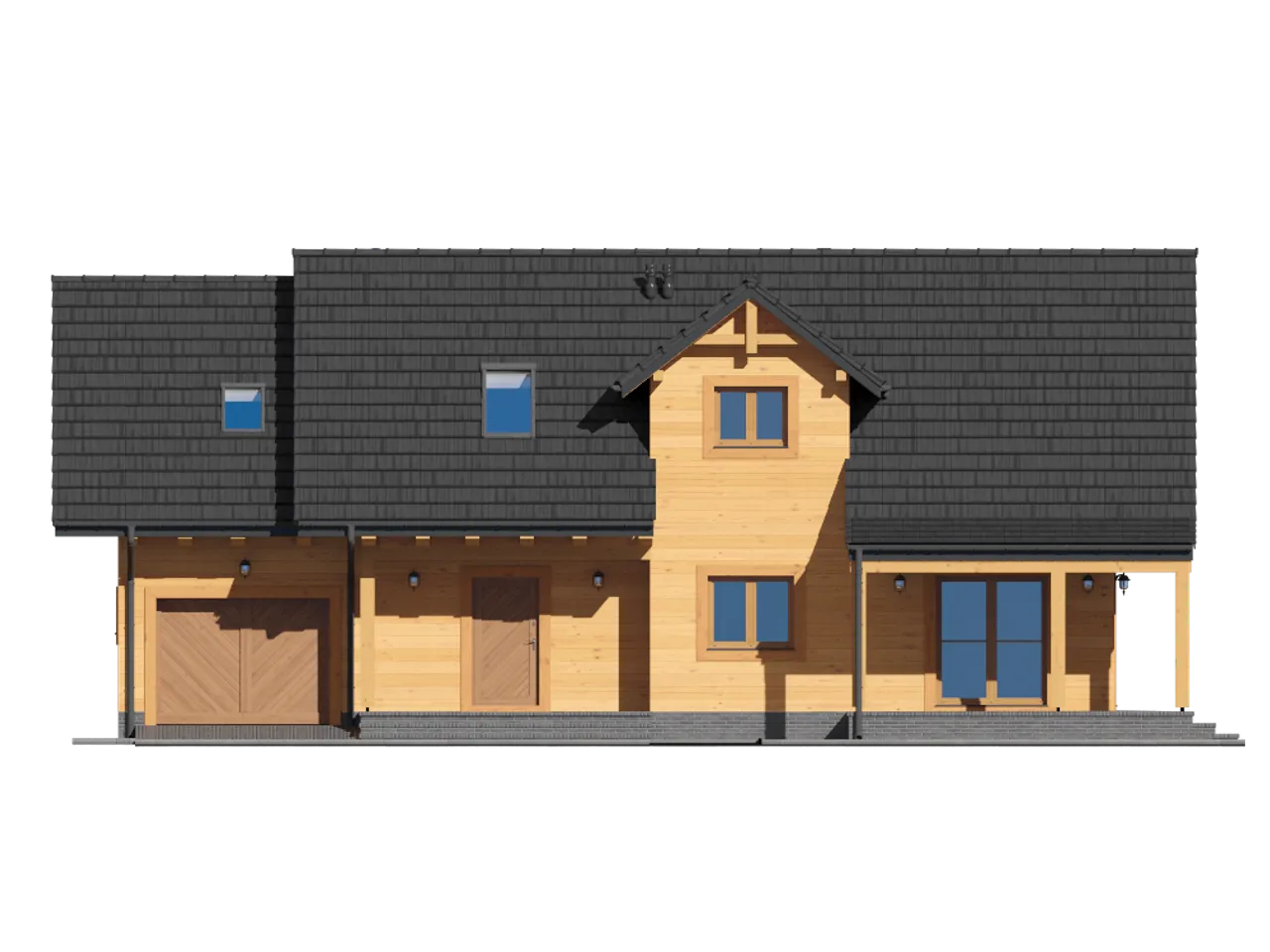

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

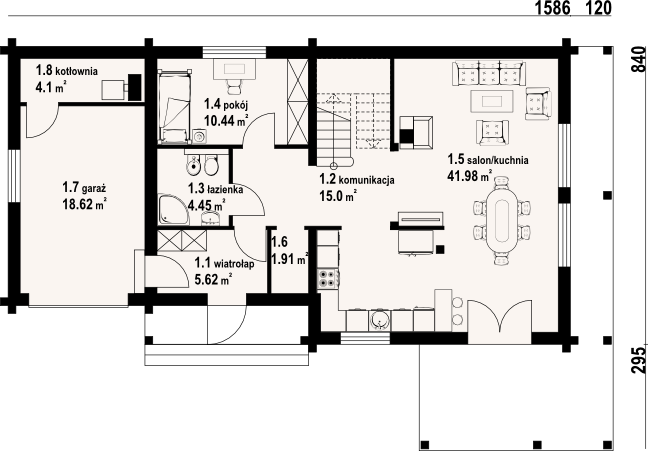

| 1. Wiatrołap | 5,81 m² |
| 2. Komunikacja | 15,07 m² |
| 3. łazienka | 4,53 m² |
| 4. Pokój | 10,81 m² |
| 5. Salon/aneks kuchenny | 42,82 m² |
| 6. Spiżarka | 2,02 m² |
| 7. Garaż | 18,97 m² |
| 8. Kotłownia | 4,29 m² |

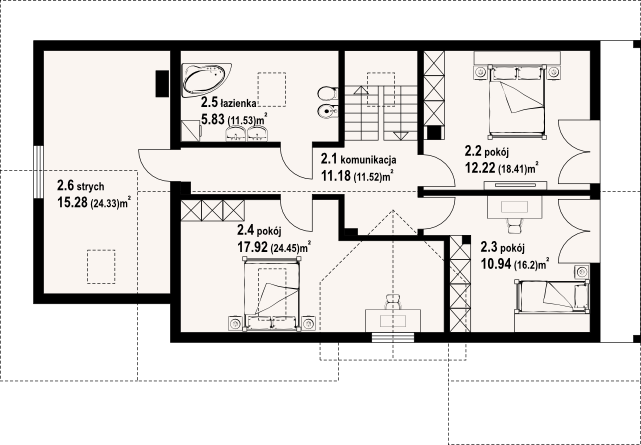

| 1. Komunikacja | 11,04 (11,37) m² |
| 2. Pokój | 12,01 (17,73) m² |
| 3. Pokój | 10,73 (15,58) m² |
| 4. Pokój | 17,52 (23,57) m² |
| 5. łazienka | 5,77 (11,02) m² |
| 6. Strych | 15,19 (23,62) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Osiek 43x dws
| Pow. użytkowa 136.11 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 131.94 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 1 stanowisko |
| Technologia szkielet/drewniany |
| Szerokość działki 24.1 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Długość działki 18.58 m |
| Wysokość budynku 7.32 m |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz |
| Liczba łazieniek 2 |
| Ep 22.23 |
| Przechowywanie w kuchni spiżarnia |
| Kominek kominek w projekcie |
| Funkcje dodatkowe ze strychem |
| Szerokość budynku 15.86 m |
| Styl budynku tradycyjny |
| Taras z tarasem |
| Długość budynku 8.4 m |
| Piwnica bez podpiwniczenia |
| Kąt nachylenia dachu 38 ° |
| Strop drewniany |
| Kubatura 592 m³ |
| Kalenica równoległa do drogi |
| Powierzchnia dachu 267 m² |
| Rodzaj garażu przyklejony |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Pow. użytkowa 136.11 m² |
| Powierzchnia zabudowy 131.94 m² |
| Garaż 1 stanowisko |
| Szerokość działki 24.1 m |
| Typ domu jednorodzinny całoroczny |
| Wysokość budynku 7.32 m |
| Ogrzewanie gaz |
| Ep 22.23 |
| Kominek kominek w projekcie |
| Szerokość budynku 15.86 m |
| Taras z tarasem |
| Piwnica bez podpiwniczenia |
| Strop drewniany |
| Kalenica równoległa do drogi |
| Rodzaj garażu przyklejony |
| Ilość pokoi 5 |
| Kondygnacje parterowy+poddasze |
| Technologia szkielet/drewniany |
| Obiekt dom |
| Długość działki 18.58 m |
| Rodzaj dachu dwuspadowy |
| Liczba łazieniek 2 |
| Przechowywanie w kuchni spiżarnia |
| Funkcje dodatkowe ze strychem |
| Styl budynku tradycyjny |
| Długość budynku 8.4 m |
| Kąt nachylenia dachu 38 ° |
| Kubatura 592 m³ |
| Powierzchnia dachu 267 m² |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
gaz

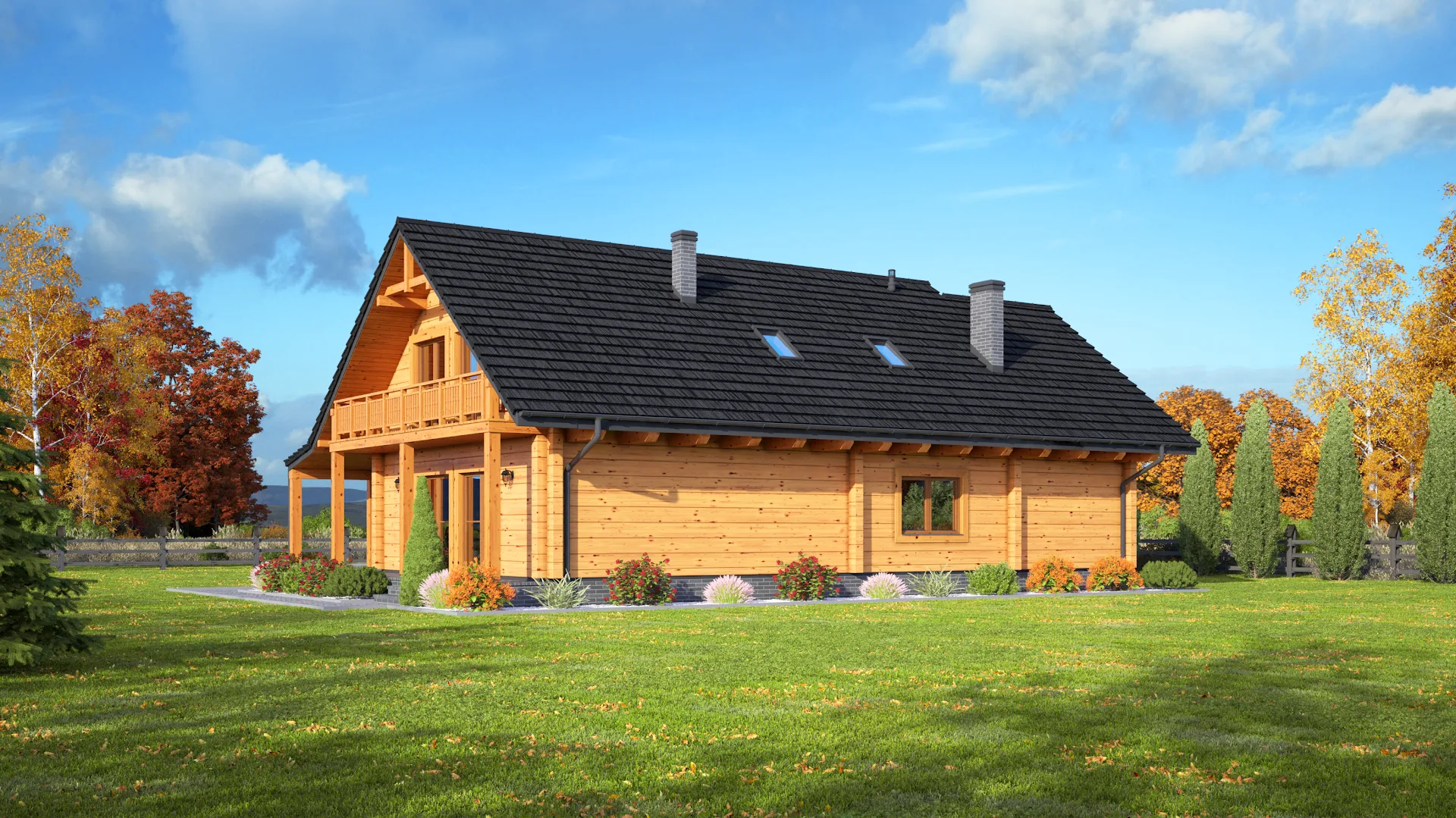

Projekt domu Osiek 43x dws to przemyślana propozycja dla rodzin ceniących nowoczesne technologie w klasycznej bryle. Dom łączy rozwiązania pozwalające mieszkać komfortowo przez cały rok z ponadczasowym, tradycyjnym wyglądem i klimatycznymi detalami. Wybierz gotowy projekt domu jednorodzinnego, który zadba o wygodę domowników i zachwyci funkcjonalnością.
Dom wybudowany na podstawie projektu Osiek 43x dws zachwyca przestrzenią, ergonomicznym rozkładem pomieszczeń oraz inteligentnymi rozwiązaniami wentylacyjnymi i energooszczędnymi. Wygodny taras pozwoli cieszyć się ogrodem przez większą część roku, a dodatkowe schowki ułatwią przechowywanie.
Projekt domu Osiek 43x dws idealnie wpasuje się w potrzeby rodzin szukających ponadczasowych rozwiązań oraz ekonomicznych technologii budowlanych. Strefa dzienna z wyjściem na taras zachęca do relaksu i letnich spotkań w otoczeniu zieleni. Przyległy garaż pozawala zachować porządek na posesji oraz wygodnie przechowywać rowery, narzędzia i wyposażenie ogrodowe.
Drewniany strop i ściany szkieletowe w połączeniu z nowoczesnym kotłem gazowym ułatwiają utrzymanie ciepła przez cały rok, przy jednoczesnym obniżeniu kosztów eksploatacji. Do dyspozycji mieszkańców jest pięć funkcjonalnych pokoi, dzięki czemu każdy z członków rodziny znajdzie swoją przestrzeń do odpoczynku i pracy. Strych pełni funkcję praktycznego schowka lub miejsca na sezonowe rzeczy.
Dom Osiek 43x dws wyróżnia się klasycznym, dwuspadowym dachem z pokryciem Gerard Corona, który doskonale komponuje się z tradycyjną stylistyką bryły. To rozwiązanie służy zarówno estetyce, jak i bezpieczeństwu podczas zmiennych warunków pogodowych. Wysokość ścianki kolankowej wynosząca 0,84 m zapewnia odpowiednią kubaturę poddasza, pozwalając zaaranżować je zgodnie z potrzebami domowników.
Zainwestuj w projekt domu Osiek 43x dws i zamów gotowy projekt już dziś - zyskaj ponadczasową wygodę, energooszczędność oraz wysoki standard życia w nowoczesnym wydaniu!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
