104.32 m²
parterowy+poddasze
bez garażu
murowany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

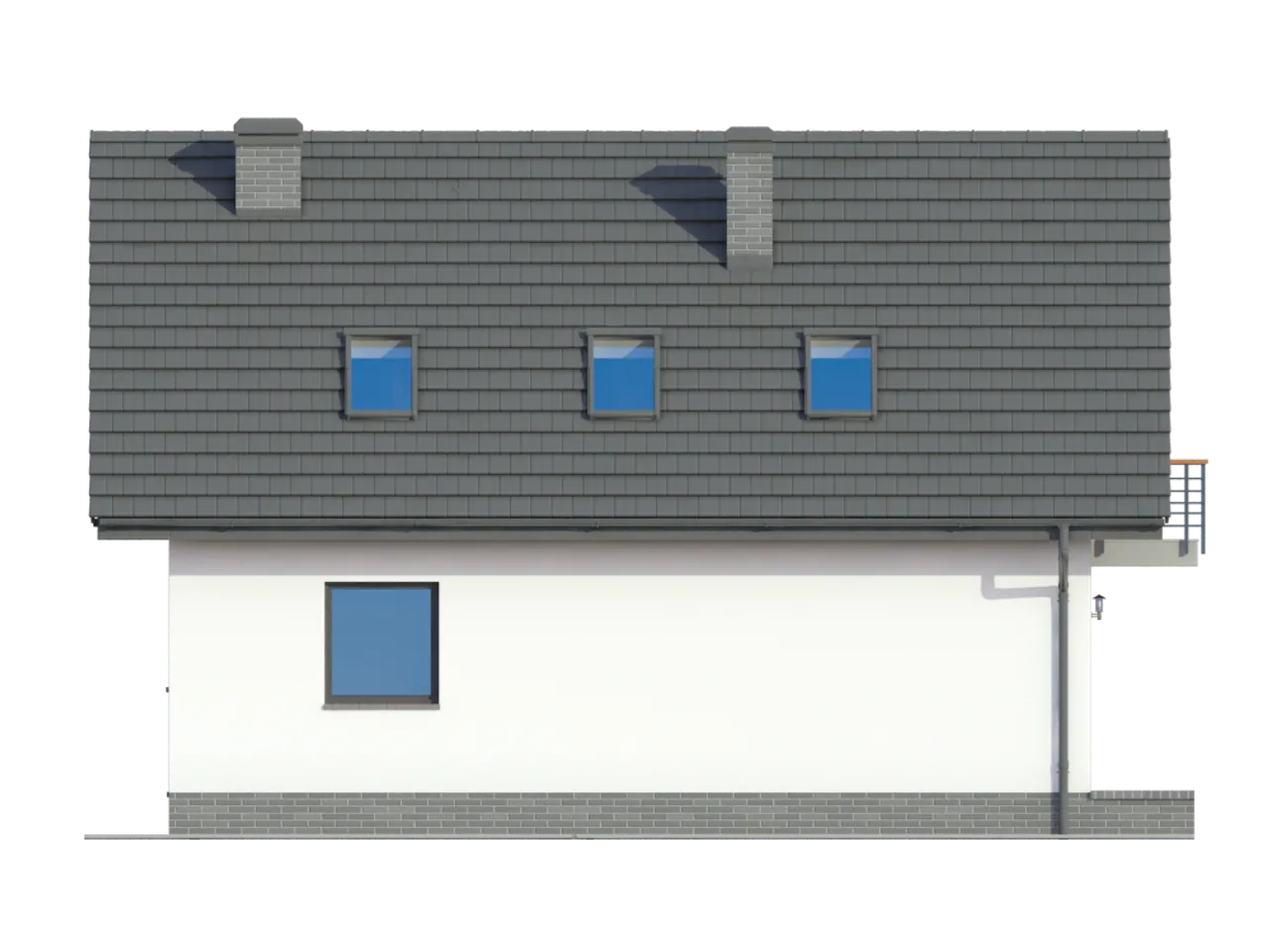

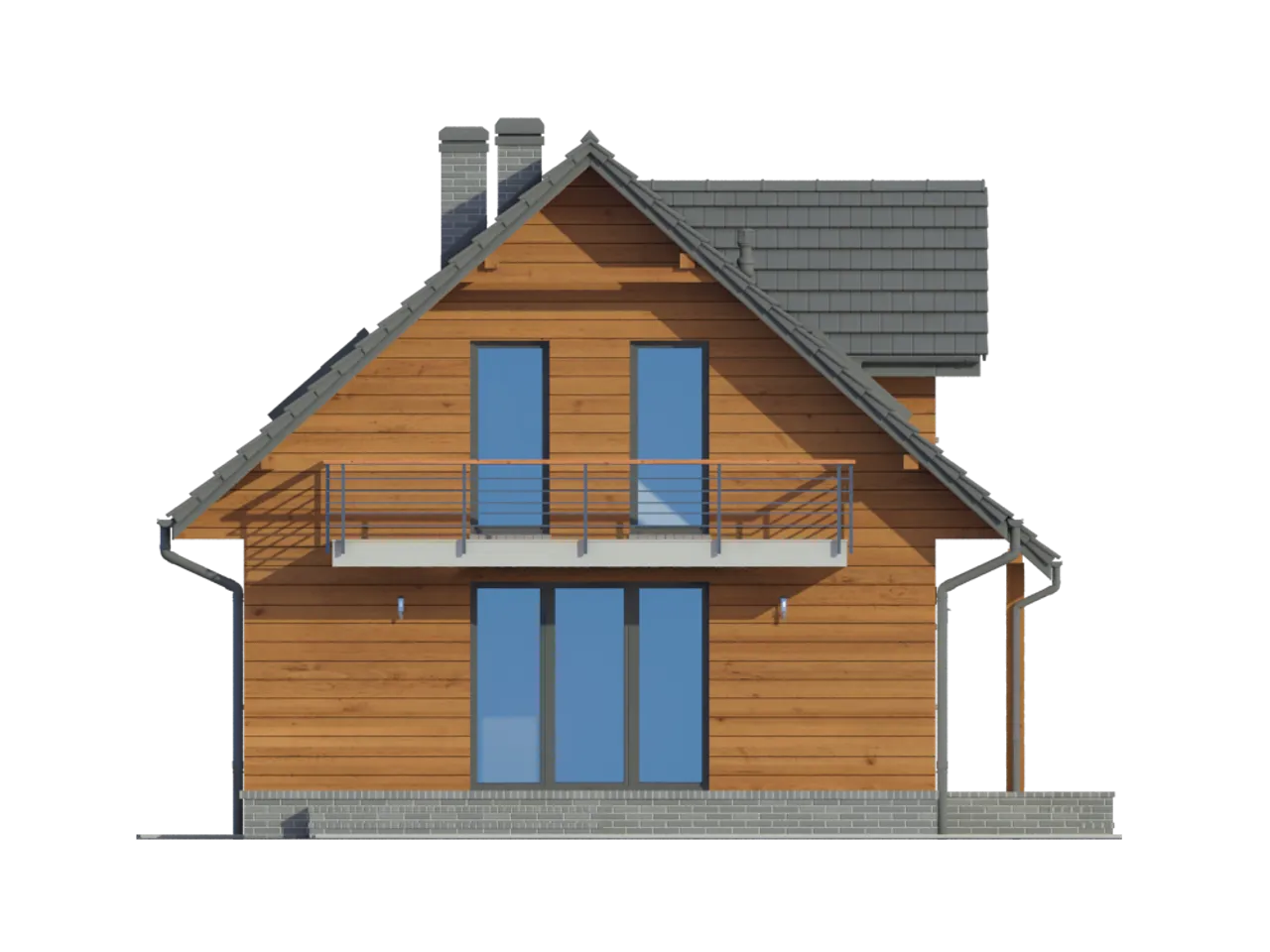

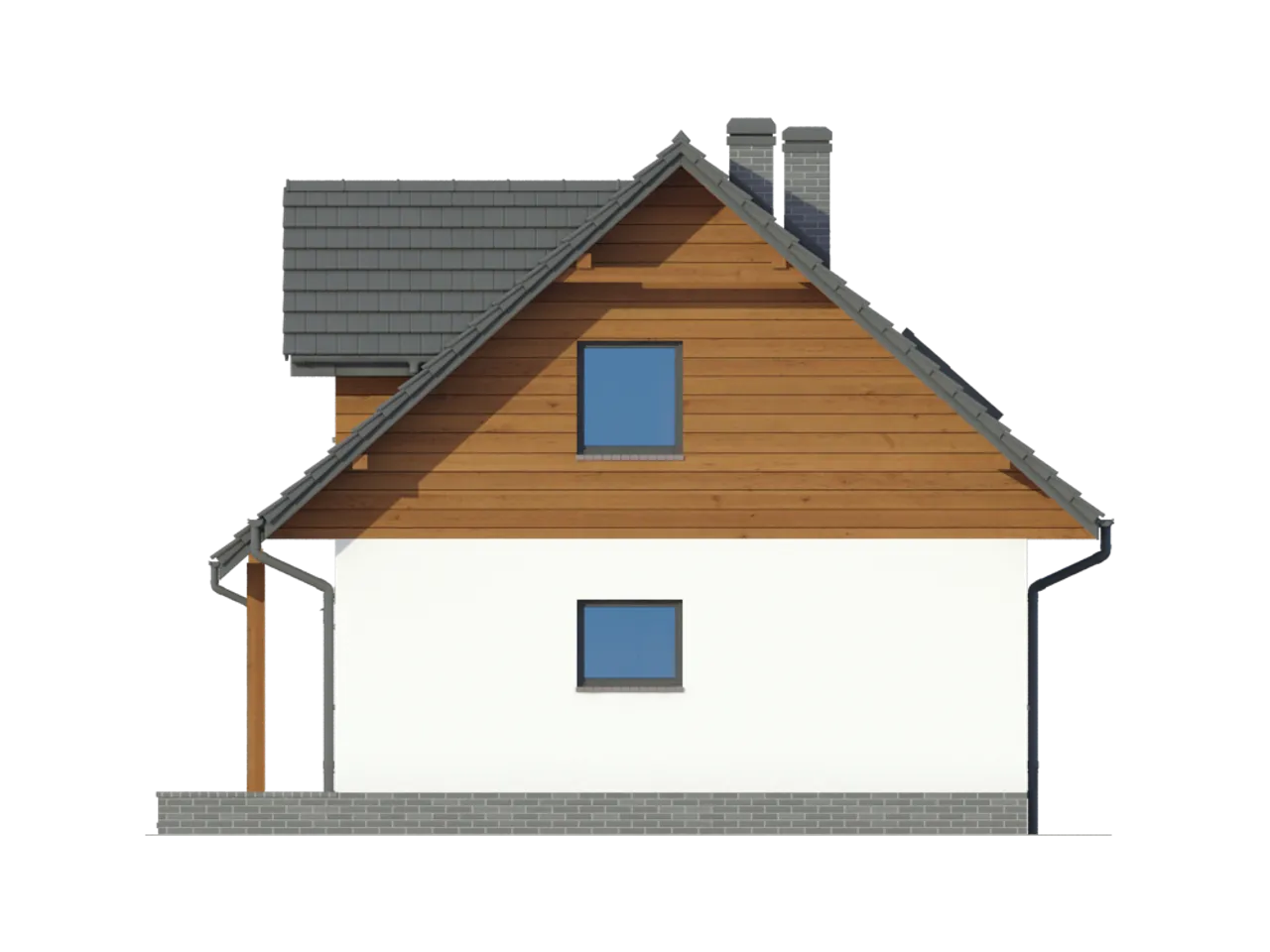

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.
| 1. Wiatrołap | 6,46 m² |
| 2. Komunikacja | 10,85 m² |
| 3. Kuchnia, salon | 28,51 m² |
| 4. Spiżarka | 3,90 m² |
| 5. łazienka | 4,66 m² |
| 6. Pokój | 8,83 m² |

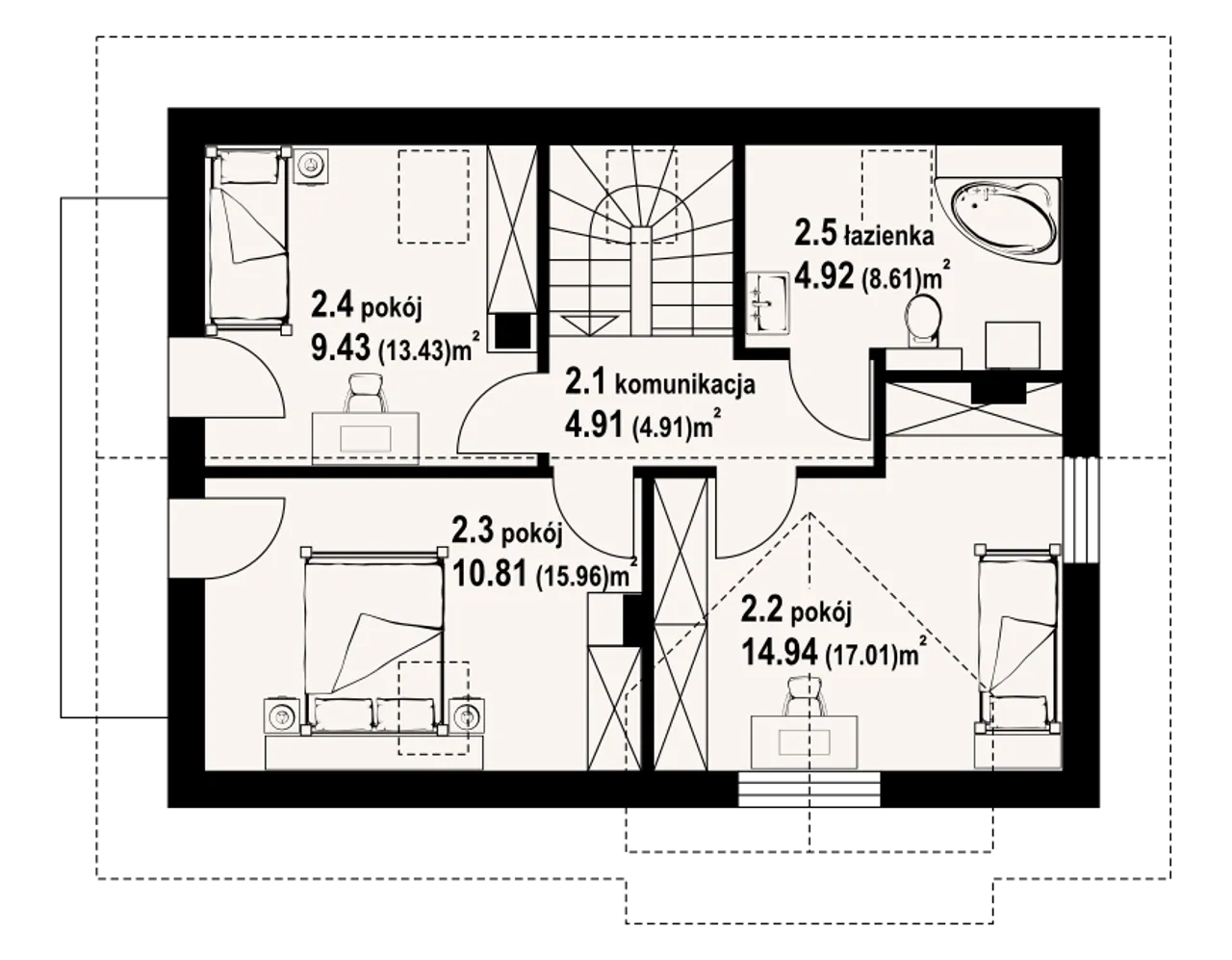

| 1. Komunikacja | 4,91 (4,91) m² |
| 2. Pokój | 14,94 (17,01) m² |
| 3. Pokój | 10,81 (15,96) m² |
| 4. Pokój | 9,43 (13,43) m² |
| 5. łazienka | 4,92 (8,61) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Olesno 3xm
| Ilość pokoi 5 |
| Pow. użytkowa 104.32 m² |
| Powierzchnia zabudowy 81.2 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 18.4 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Liczba łazieniek 2 |
| Bryła budynku prosta bryła |
| Kominek kominek w projekcie |
| Szerokość budynku 10.4 m |
| Styl budynku nowoczesny |
| Taras z tarasem |
| Kąt nachylenia dachu 42 ° |
| Strop żelbetowy |
| Długość budynku 7.8 m |
| Piwnica bez podpiwniczenia |
| Kalenica równoległa do drogi |
| Kubatura 419.4 m³ |
| Funkcje dodatkowe z lukarnami |
| Powierzchnia dachu 159.28 m² |
| Rodzaj dachu dwuspadowy |
| Długość działki 15.8 m |
| Ogrzewanie gaz |
| Wysokość budynku 8.08 m |
| Przechowywanie w kuchni spiżarnia |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 81.2 m² |
| Garaż bez garażu |
| Szerokość działki 18.4 m |
| Typ domu jednorodzinny całoroczny |
| Bryła budynku prosta bryła |
| Szerokość budynku 10.4 m |
| Taras z tarasem |
| Strop żelbetowy |
| Piwnica bez podpiwniczenia |
| Kubatura 419.4 m³ |
| Powierzchnia dachu 159.28 m² |
| Długość działki 15.8 m |
| Wysokość budynku 8.08 m |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Pow. użytkowa 104.32 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Styl budynku nowoczesny |
| Kąt nachylenia dachu 42 ° |
| Długość budynku 7.8 m |
| Kalenica równoległa do drogi |
| Funkcje dodatkowe z lukarnami |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz |
| Przechowywanie w kuchni spiżarnia |
gazSzukasz projektu domu jednorodzinnego, który łączy nowoczesny styl, funkcjonalność i wysokie standardy techniczne? Poznaj Olesno 3xm - przemyślany projekt domu parterowego z poddaszem użytkowym, idealny dla rodzin oczekujących wygodnej przestrzeni do codziennego życia.
Olesno 3xm to murowany, rodzinny dom całoroczny o prostej bryle z charakterystycznymi lukarnami, doskonały na nadmorskie działki i do centrów małych miejscowości. W projekcie nie zapomniano także o praktycznym tarasie, który otwiera dom na otoczenie i podkreśla kontakt z naturą.
Projekt Olesno 3xm został zaprojektowany z myślą o wygodzie i praktyczności mieszkańców. Prosta, ponadczasowa bryła i równoległa do drogi kalenica ułatwiają dopasowanie domu do niemal każdej działki budowlanej. Na parterze zaprojektowano przestrzeń dla rodziny, w tym salon z kominkiem oraz miejscem do wyjścia na obszerny taras. Spiżarnia obok kuchni pozwala zorganizować przechowywanie produktów spożywczych, co upraszcza planowanie codziennych posiłków.
Dzięki zastosowaniu nowoczesnych materiałów, takich jak żelbetowa płyta stropowa, pustaki ceramiczne i ocieplenie styropianem, dom jest trwały i wytrzymały zimą oraz latem. Drewniane lukarny doświetlają poddasze naturalnym światłem, a wysokiej klasy okna połaciowe marki Velux poprawiają komfort użytkowania pomieszczeń na górze. Dachówka ceramiczna, zastosowana jako pokrycie dachu, to synonim estetyki i odporności na zmienne warunki atmosferyczne.
Kotłownia wyposażona w kocioł gazowy oraz zainstalowane panele słoneczne wspierają nowoczesne podejście do zużycia energii i obniżają koszty eksploatacyjne. Brak garażu daje większą swobodę w zagospodarowaniu przestrzeni wokół domu, a szeroki taras staje się przedłużeniem strefy rodzinnego wypoczynku niezależnie od pory roku.
Zainwestuj w przyszłość swojej rodziny z projektem Olesno 3xm! Skorzystaj z nowoczesnych rozwiązań i przemyślanej przestrzeni, która sprosta Twoim oczekiwaniom - zamów projekt już dziś i rozpocznij budowę wymarzonego domu!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl
Dodatki możesz kupić razem z projektem lub dokupić po czasie
[Planz] Tablica budowlana (0 zł)
[Planz] Dziennik budowy (0 zł)
[Planz] Wiertarka udarowa (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
bezpłatnie (0zł)
przelew zwykły / PayNow
przy odbiorze
2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
103.87 m² szkielet/drewniany bez garażu parterowy+poddasze 109 m² z bali bez garażu parterowy+poddasze 102.7 m² murowany bez garażu parterowy+poddasze 109.8 m² murowany bez garażu parterowy+poddasze
Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
Wybierz wygodny dla Ciebie czas kontaktu z naszym Doradcą Technicznym.
Pobieram bezpłatne rysunki szczegółowe
