    Gotowy projekt domu Modrzyk Deo

    ID: 18507
    3640 2025-11-06
    TANIEJ 350 zł
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    3640 zł
    (3990 zł brutto)
    Najniższa cena z 30 dni przed obniżką: 3640 zł
    3640 2025-11-06
    • Promocja GRATISOWA do 31.10.2025 ➞ sprawdź zasady
    • ✓ GRATIS: Wiertarka
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska
    • ✓ Czas na zwrot:30 dni

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Udostępnij projekt:

    Rzuty gotowego projektu domu Modrzyk Deo

    Modrzyk Deo Rzut 1
    1. Pokój dzienny 26,00 m²
    2. Pokój 14,80 m²
    3. Pokój 11,10 m²
    4. Pokój 9,80 m²
    5. Kuchnia 8,60 m²
    6. Przedpokój 6,90 m²
    7. łazienka 5,80 m²
    8. Hol 3,70 m²
    9. Kotłownia 3,30 m²
    10. Sień 2,50 m²
    11. Wc 1,50 m²
    Pobieram bezpłatne rysunki szczegółowe
    Modrzyk Deo Rzut 2
    Pobieram bezpłatne rysunki szczegółowe
    Modrzyk Deo Rzut 3
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Modrzyk Deo

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Modrzyk Deo

    Parametry Techniczne gotowego projektu domu Modrzyk Deo

    Ilość pokoi 4
    Pow. użytkowa 90.7 m²
    Powierzchnia zabudowy 118.9 m²
    Kondygnacje parterowy
    Garaż bez garażu
    Technologia murowany
    Szerokość działki 21.2 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Styl budynku tradycyjny
    Wysokość budynku 6.5 m
    Liczba łazieniek 1
    Kąt nachylenia dachu 30 °
    Szerokość budynku 9.1 m
    Rodzaj dachu dwuspadowy
    Kominek kominek w projekcie
    Długość budynku 14.2 m
    Piwnica bez podpiwniczenia
    Kubatura 598.6 m³
    Powierzchnia dachu 182.1 m²
    Kalenica równoległa do drogi
    Długość działki 19.1 m
    Koszty budowy tylko z kosztorysem, 200-250 tys.

    Nasze prawdziwe opinie z Google

    Opis projektu domu Modrzyk Deo

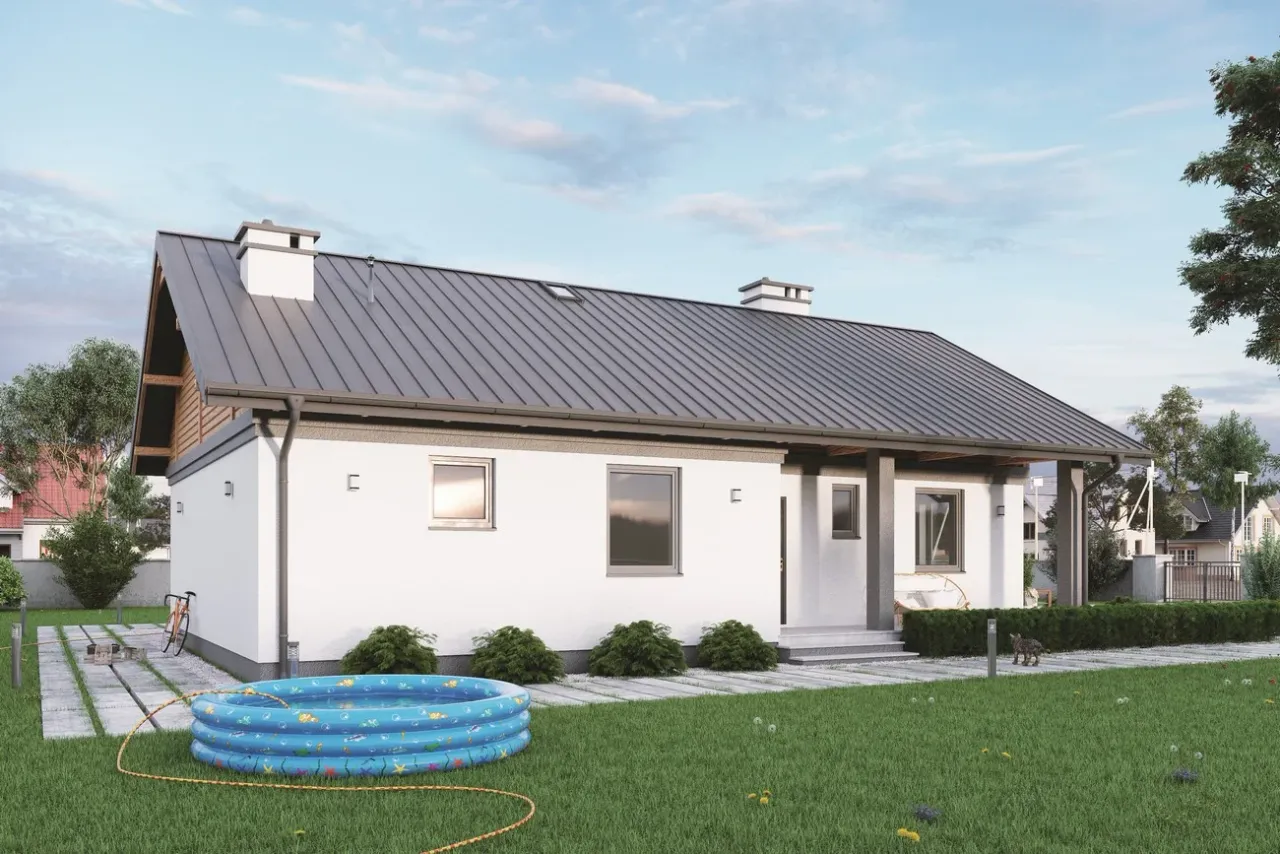

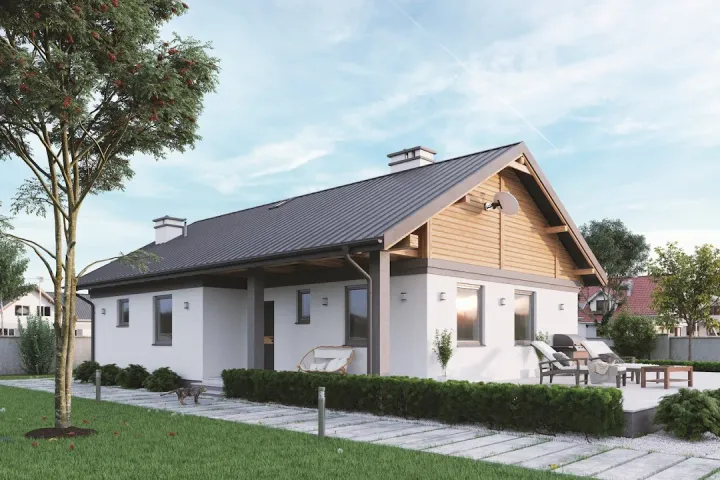

    Przedstawiony projekt domu o nazwie Modrzyk Deo 926-MB to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Modrzyk Deo 926-MB po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie nie przewidziano miejsc garażowych zadaszonych. Można rozważyć garaż pod wiatą / wolnostojący. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 30 stopni nachylenia. Będzie to dom parterowy bez poddasza, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

    Częste pytania

    Czy projekty z Planz.pl są kompletne?

    Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

    Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

    Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

    Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

    Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

    Czy mogę wprowadzić zmiany w projekcie?

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Dodatki do projektu Modrzyk Deo

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archeton] Dodatkowy egzemplarz projektu (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Modrzyk Deo

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



    Wersje gotowego projektu domu Modrzyk Deo

    Podobne projekty do domu Modrzyk Deo

    Komentarze / pytania do projektu domu Modrzyk Deo

    Anastazja

    Projekt domu Modrzyk Deo zasługuje na szczególne uznanie za nowoczesne podejście do funkcjonalności. Przykuwa uwagę przemyślanym i ergonomicznym ułożeniem pomieszczeń, które zapewniają prywatność dla każdego członka rodziny. Duży taras jest doskonałym miejscem na relaks, co czyni ten dom idealnym dla rodzin ceniących spędzanie czasu na świeżym powietrzu.

    Szacunkowy kosztorys dla projektu Modrzyk Deo

    Stan surowy zamknięty 153500 zł
    Stan surowy zamknięty
    Stan deweloperski 228500 zł
    Stan deweloperski

    Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
