114.9 m²
parterowy+poddasze
bez garażu
szkielet/drewniany
Możliwy dłuzszy czas realizacji
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

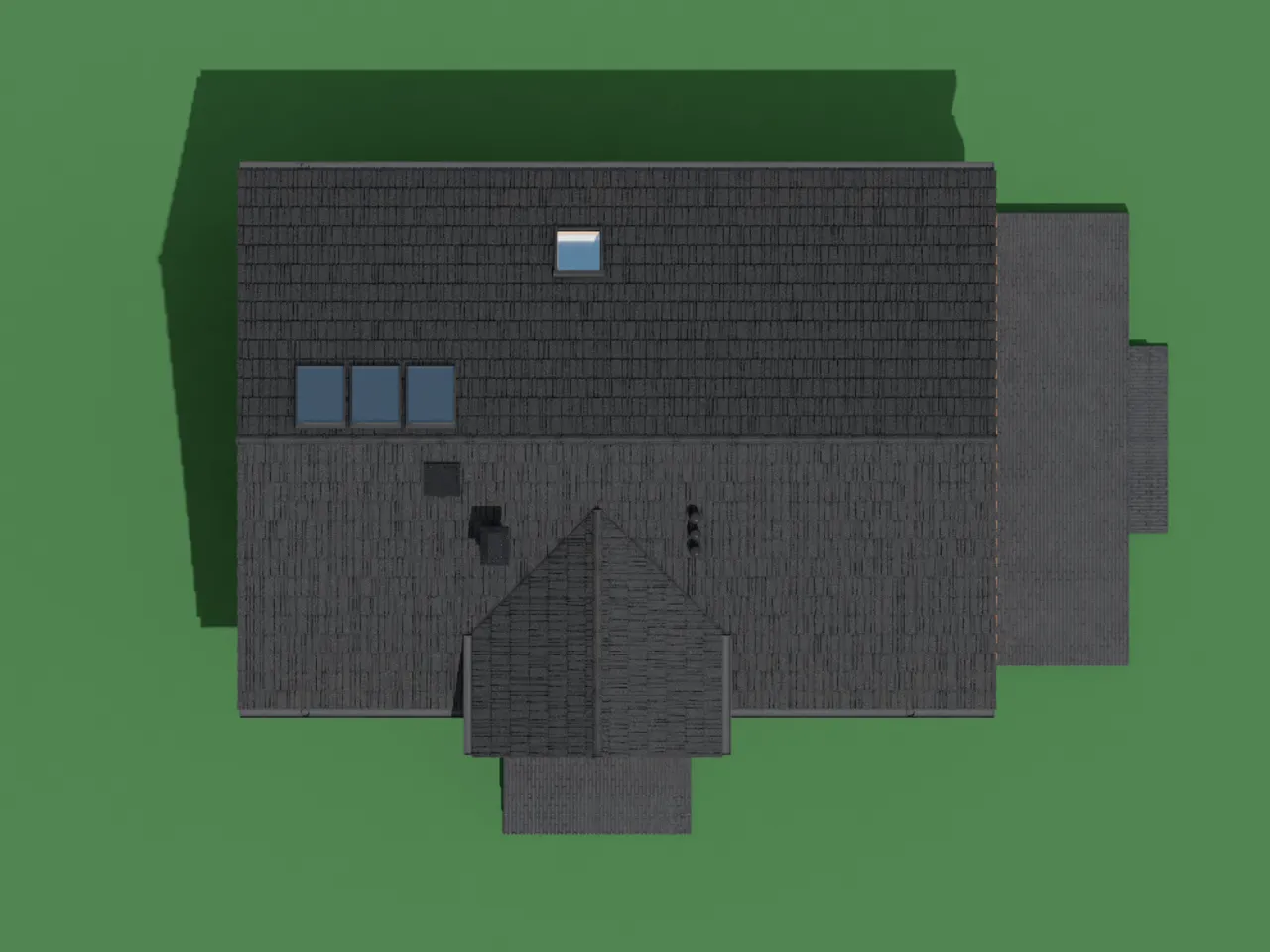

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

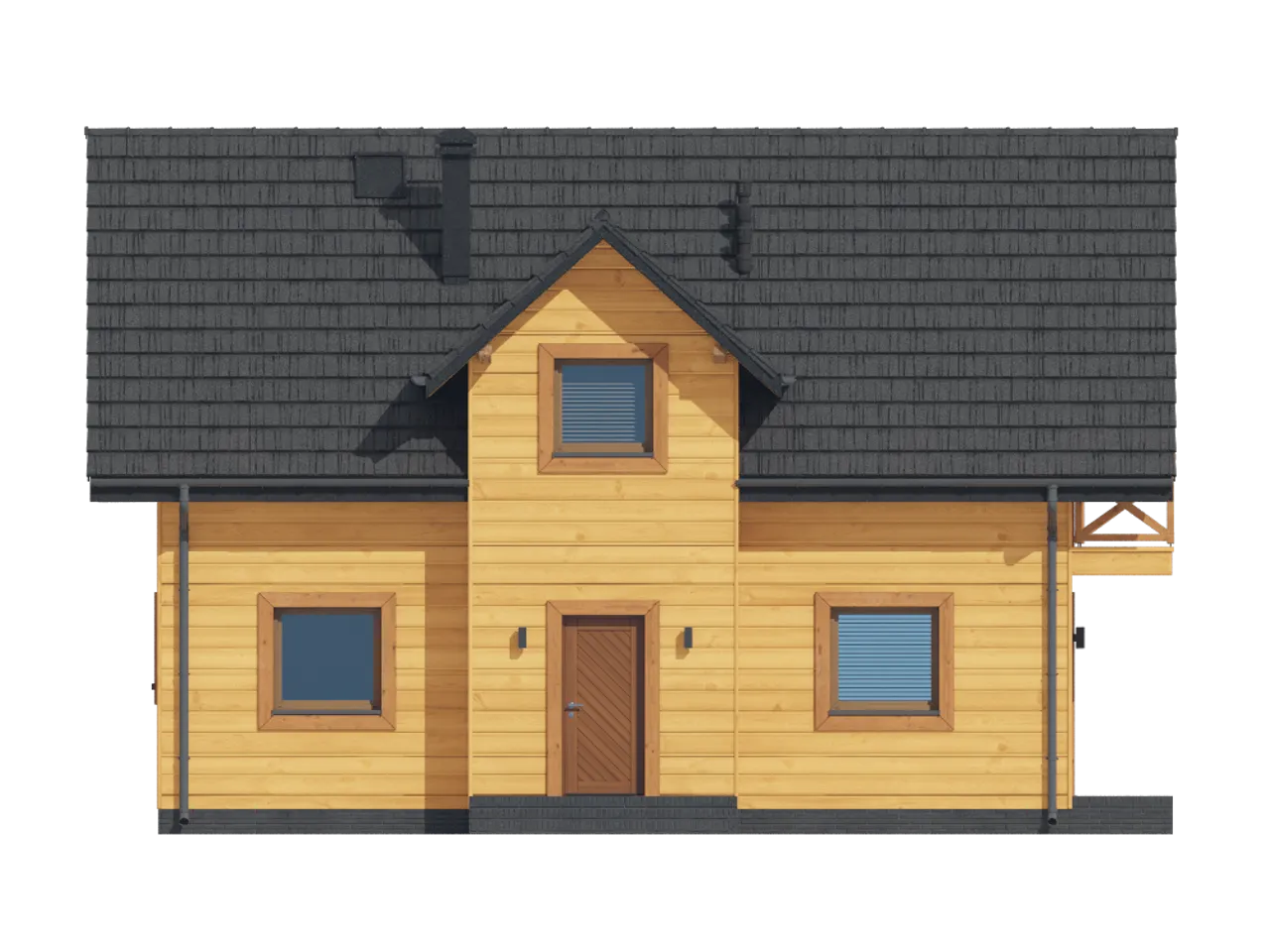

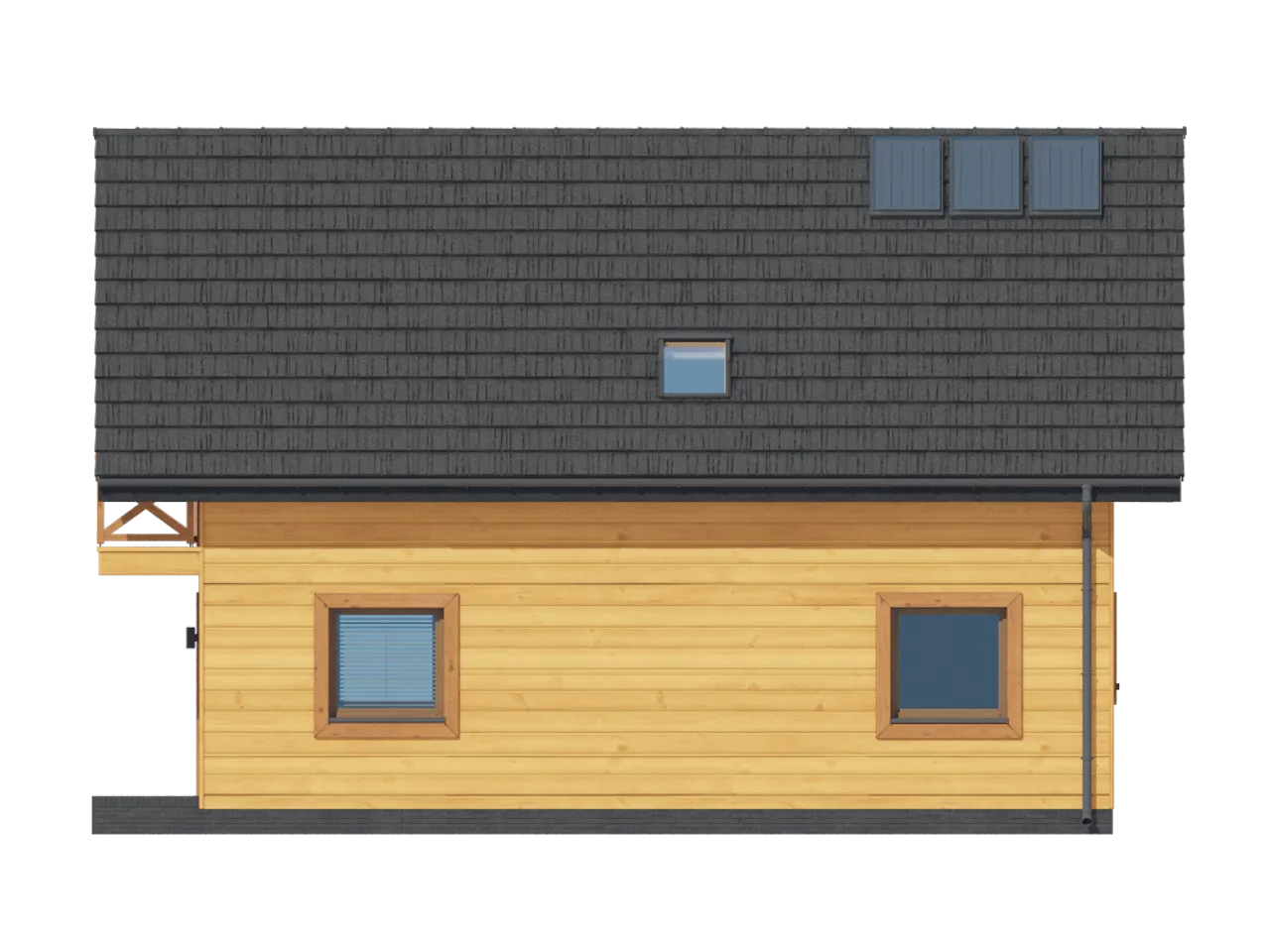

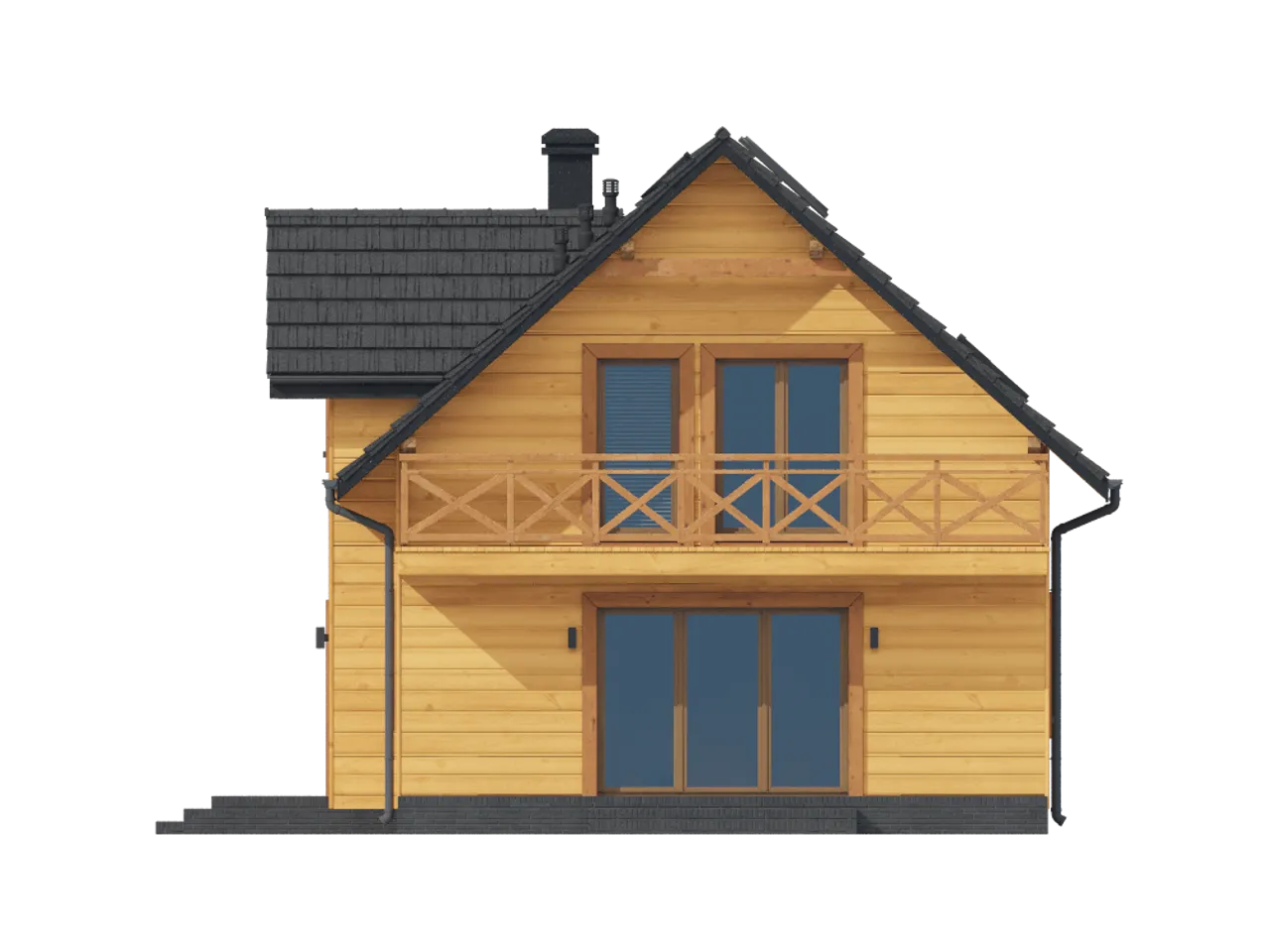

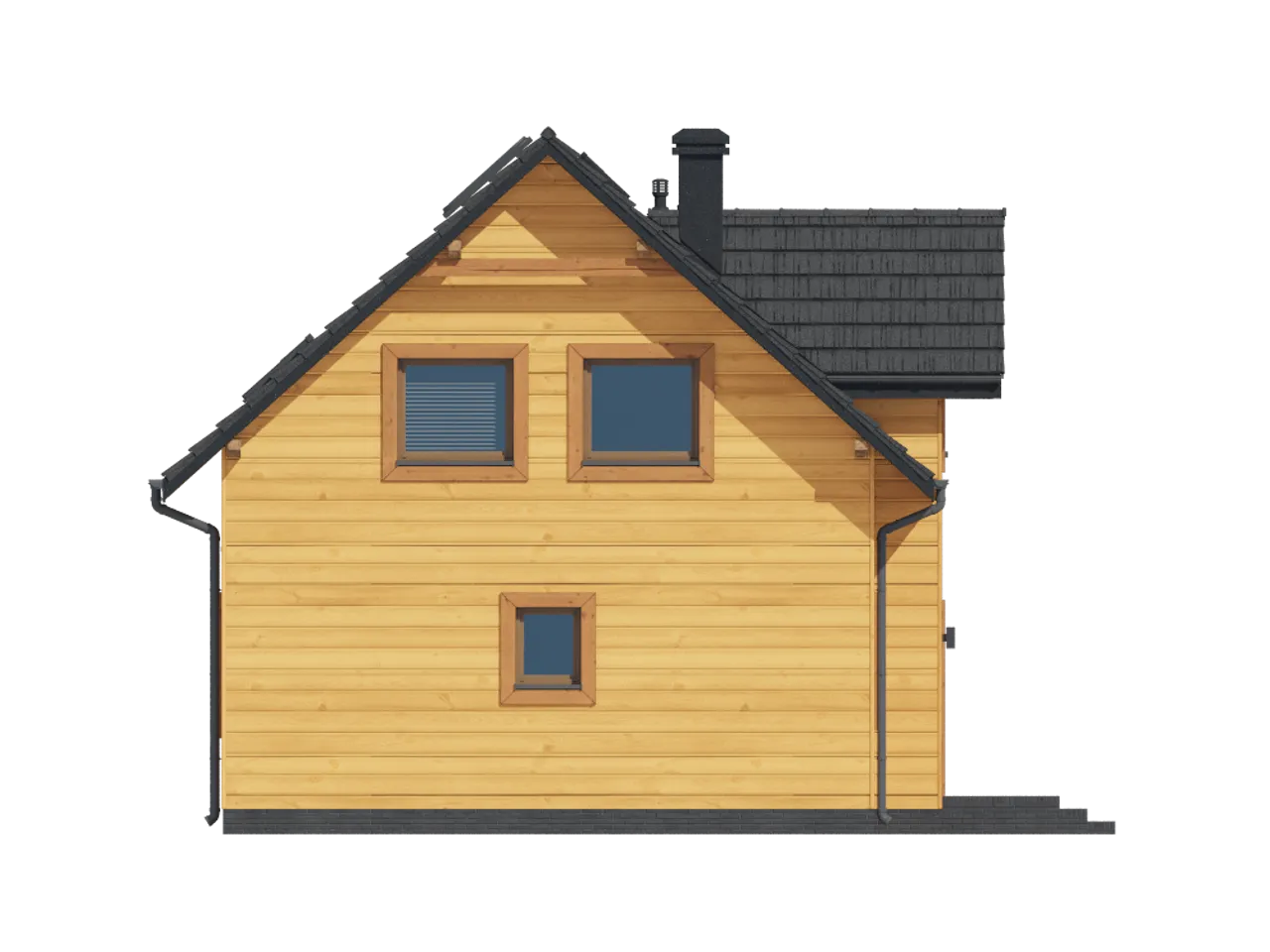

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

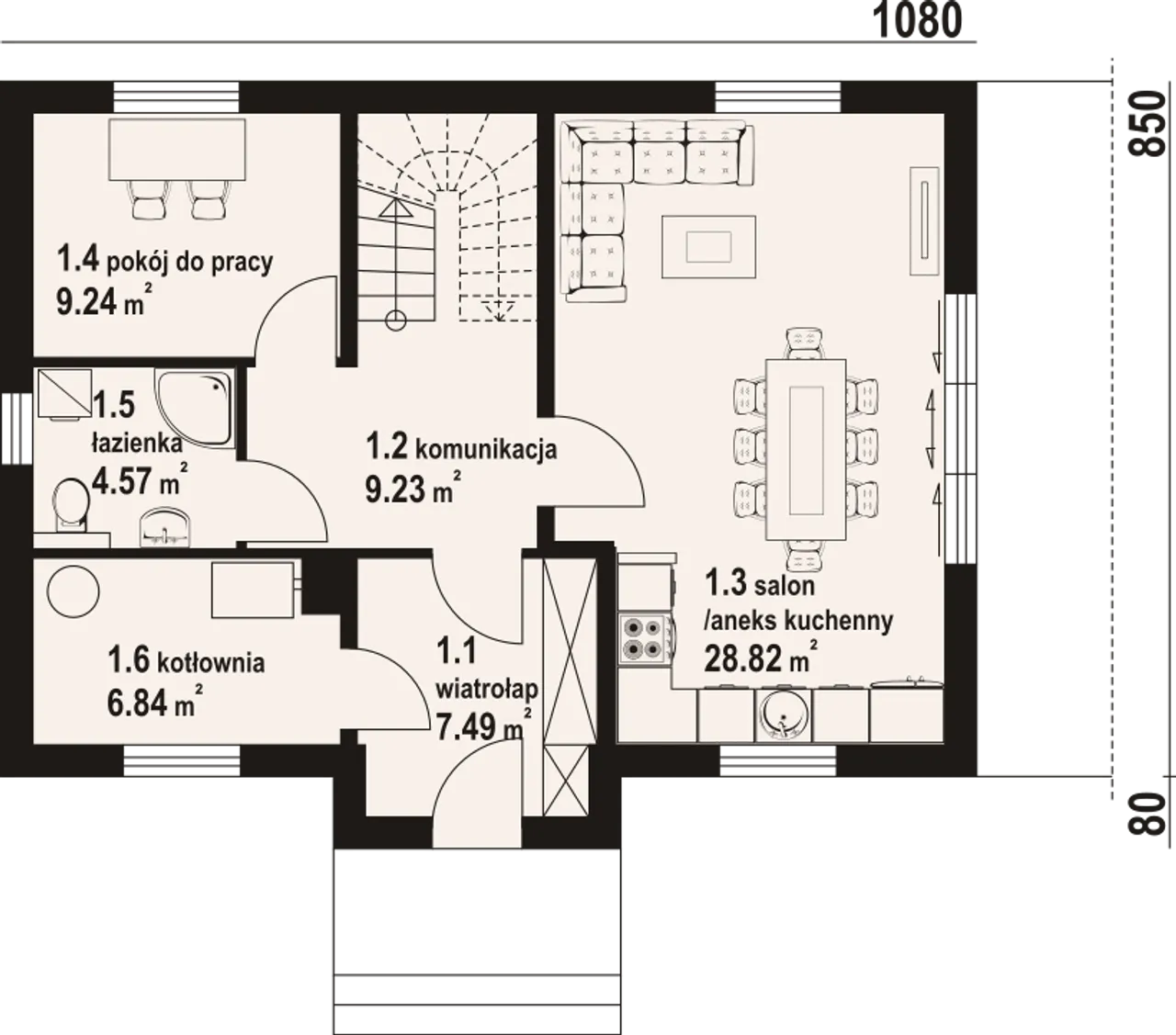

| 1. Wiatrołap | 7,49 m² |
| 2. Komunikacja | 9,23 m² |
| 3. Salon z aneksem kuchennym | 28,82 m² |
| 4. Pokój do pracy | 9,24 m² |
| 5. łazienka | 4,57 m² |
| 6. Kotłownia | 6,84 m² |

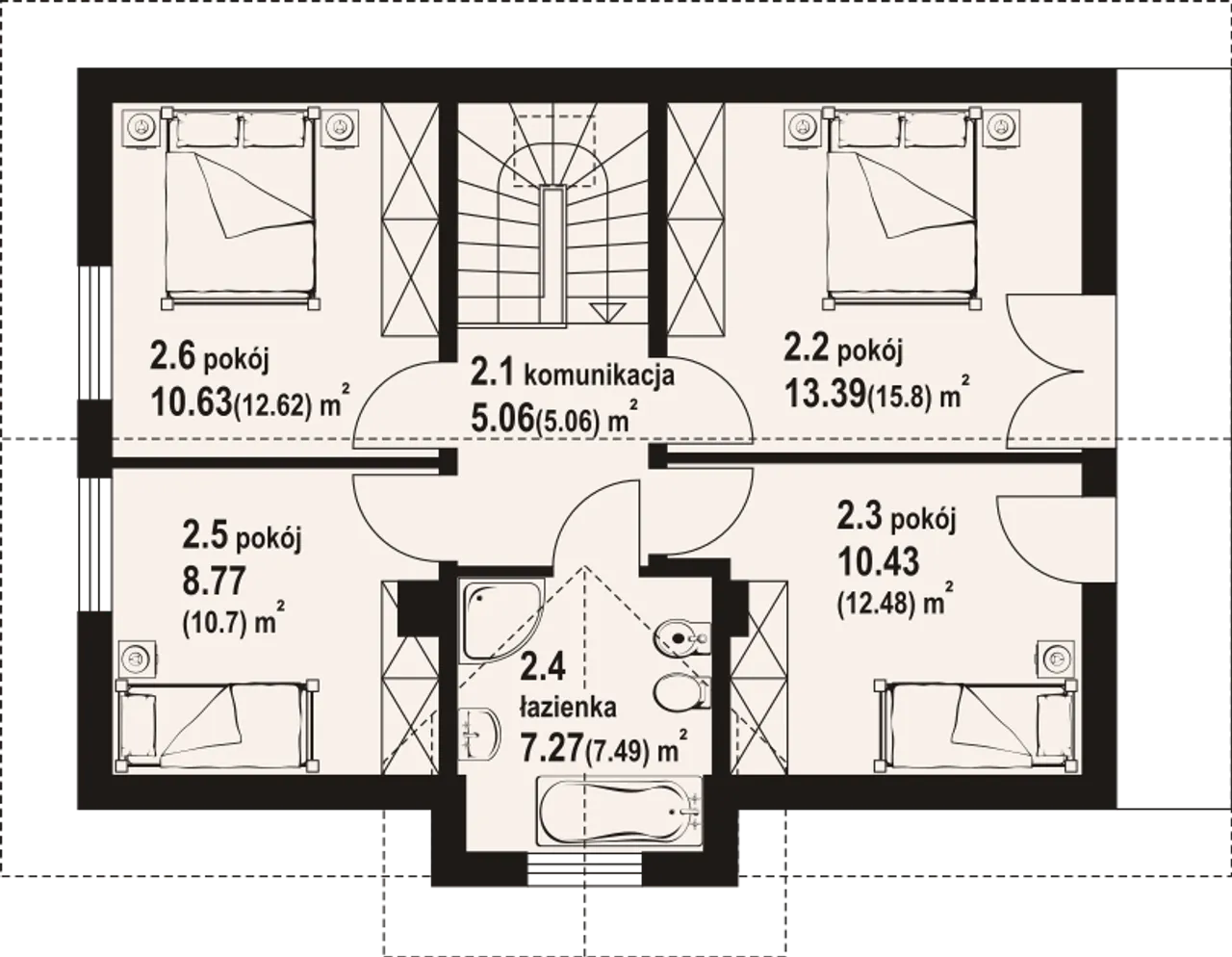

| 1. Komunikacja | 5,06 m² |
| 2. Pokój | 13,39 m² |
| 3. Pokój | 10,43 m² |
| 4. łazienka | 7,27 m² |
| 5. Pokój | 8,77 m² |
| 6. Pokój | 10,63 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Modrowo a3 dws
| Pow. użytkowa 114.9 m² |
| Powierzchnia zabudowy 85.7 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia szkielet/drewniany |
| Szerokość działki 19 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kubatura 489.05 m³ |
| Taras z tarasem |
| Ogrzewanie gaz |
| Powierzchnia dachu 164 m² |
| Piwnica bez podpiwniczenia |
| Wysokość budynku 8.44 m |
| Styl budynku tradycyjny |
| Kalenica równoległa do drogi |
| Długość działki 16.5 m |
| Kąt nachylenia dachu 42 ° |
| Rodzaj dachu dwuspadowy |
| Kominek kominek opcjonalnie |
| Koszty budowy tylko z kosztorysem, 250-300 tys. |
| Pow. użytkowa 114.9 m² |
| Kondygnacje parterowy+poddasze |
| Technologia szkielet/drewniany |
| Obiekt dom |
| Kubatura 489.05 m³ |
| Ogrzewanie gaz |
| Piwnica bez podpiwniczenia |
| Styl budynku tradycyjny |
| Długość działki 16.5 m |
| Rodzaj dachu dwuspadowy |
| Koszty budowy tylko z kosztorysem, 250-300 tys. |
| Powierzchnia zabudowy 85.7 m² |
| Garaż bez garażu |
| Szerokość działki 19 m |
| Typ domu jednorodzinny całoroczny |
| Taras z tarasem |
| Powierzchnia dachu 164 m² |
| Wysokość budynku 8.44 m |
| Kalenica równoległa do drogi |
| Kąt nachylenia dachu 42 ° |
| Kominek kominek opcjonalnie |
gaz
Modrowo a3 dws to wyjątkowy projekt domu jednorodzinnego, idealny dla osób poszukujących funkcjonalnych rozwiązań w klasycznym stylu. Dom ten doskonale łączy tradycyjny charakter z nowoczesną technologią szkieletu drewnianego, co sprawia, że jest atrakcyjnym wyborem na działki z linią zabudowy równoległą do drogi.
Dokładnie przemyślany układ przestrzenny, poddasze do adaptacji i przestronny taras zachęcają do rodzinnego spędzania czasu zarówno wewnątrz, jak i na świeżym powietrzu. Projekt sprawdzi się wśród inwestorów stawiających na energooszczędne ogrzewanie gazowe i funkcjonalną estetykę domowego ogniska.
Modrowo a3 dws reprezentuje typ jednorodzinnego domu całorocznego. Drewniana technologia szkieletowa gwarantuje trwałość i sprawia, że budowa przebiega szybko oraz precyzyjnie. Konstrukcja bez podpiwniczenia upraszcza proces inwestycyjny, a brak zbędnych elementów pozwala na optymalne wykorzystanie przestrzeni.
Linia kalenicy równoległa do drogi pozwala korzystnie wpisać dom w kształt każdej, nawet wymagającej działki. Ogrzewanie gazowe to wygoda użytkowania i niższe koszty eksploatacji przez cały rok. Na uwagę zasługuje przestronny taras - świetne miejsce do spotkań lub wypoczynku po intensywnych dniach.
Nie zwlekaj - wybierz projekt domu Modrowo a3 dws i rozplanuj przyjazną, bezpieczną przestrzeń na lata. Zainwestuj w tradycyjny dom z nowoczesnymi udogodnieniami i ciesz się swobodą aranżacji oraz oszczędnościami!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl
Dodatki możesz kupić razem z projektem lub dokupić po czasie
[Planz] Tablica budowlana (0 zł)
[Planz] Dziennik budowy (0 zł)
[Planz] Wiertarka udarowa (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
bezpłatnie (0zł)
przelew zwykły / PayNow
przy odbiorze
2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
89.2 m² szkielet/drewniany bez garażu parterowy+poddasze 87.77 m² murowany bez garażu parterowy+poddasze 104.6 m² szkielet/drewniany bez garażu parterowy+poddasze 107.9 m² szkielet/drewniany bez garażu parterowy+poddasze
Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
