97.13 m²

parterowy

bez garażu

murowany

Gotowy projekt domu Luana

ID: 1164

3399 2025-04-09

TANIEJ 500 zł do 04.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

3399 zł

(3899 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3399 zł

3399 2025-04-09

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

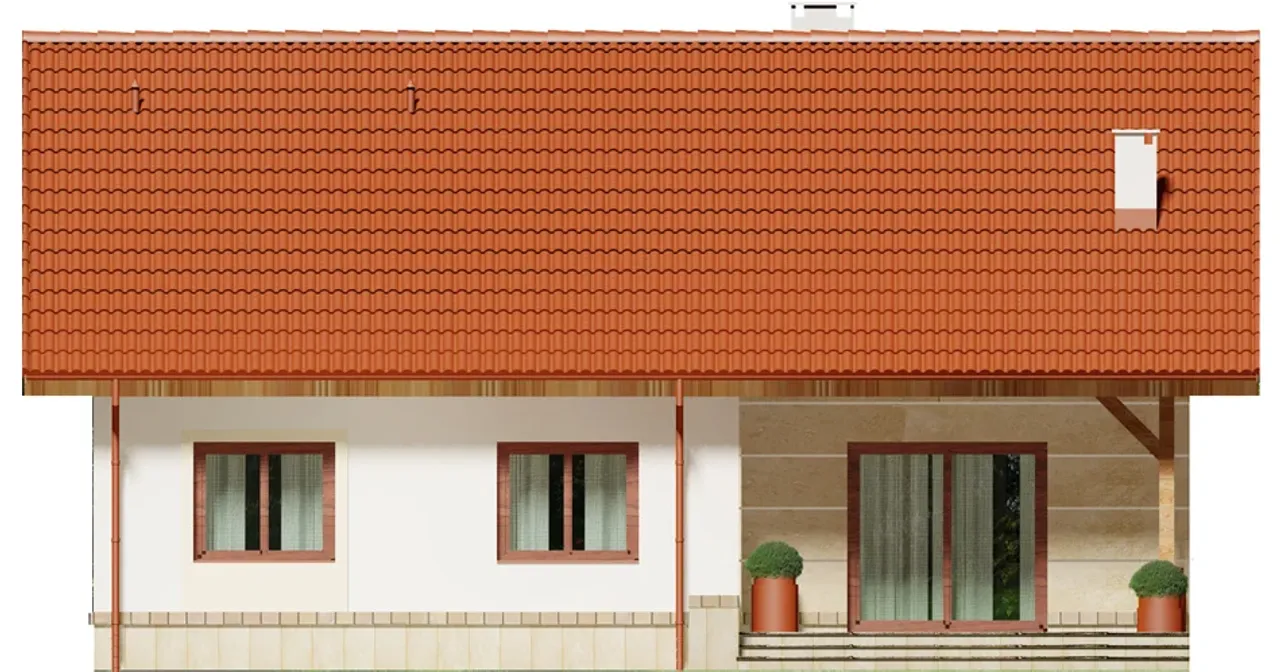

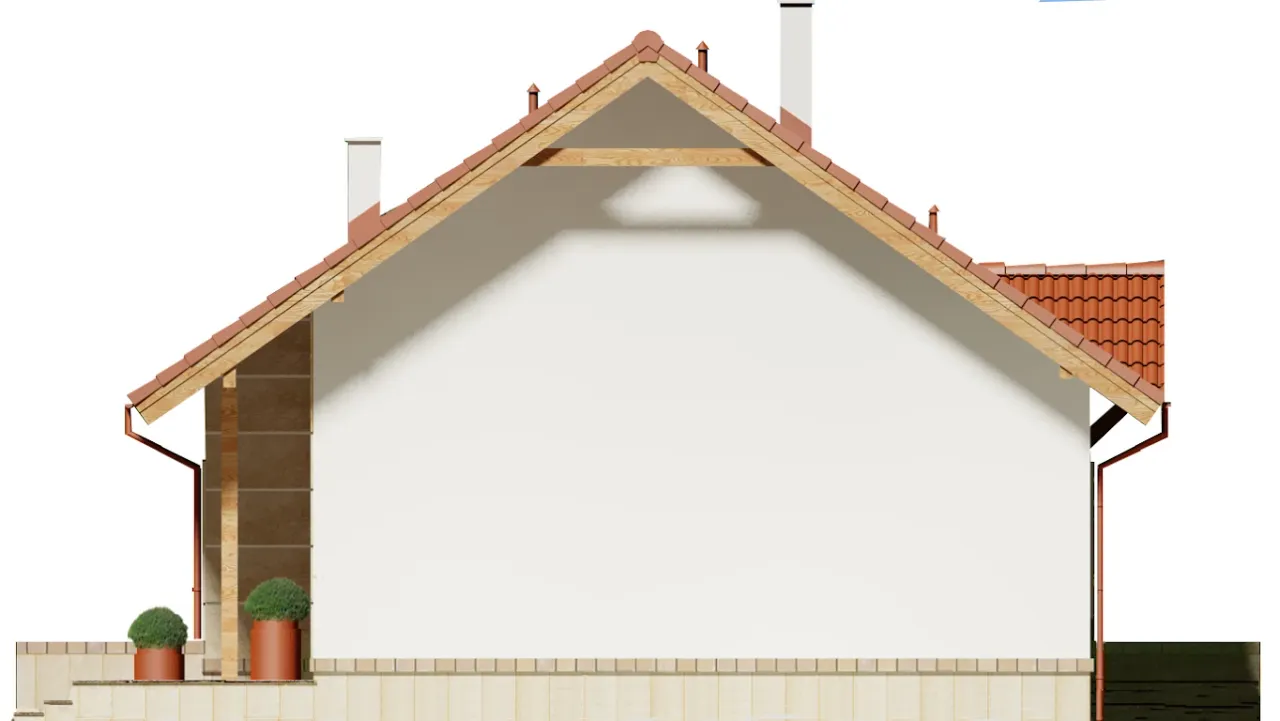

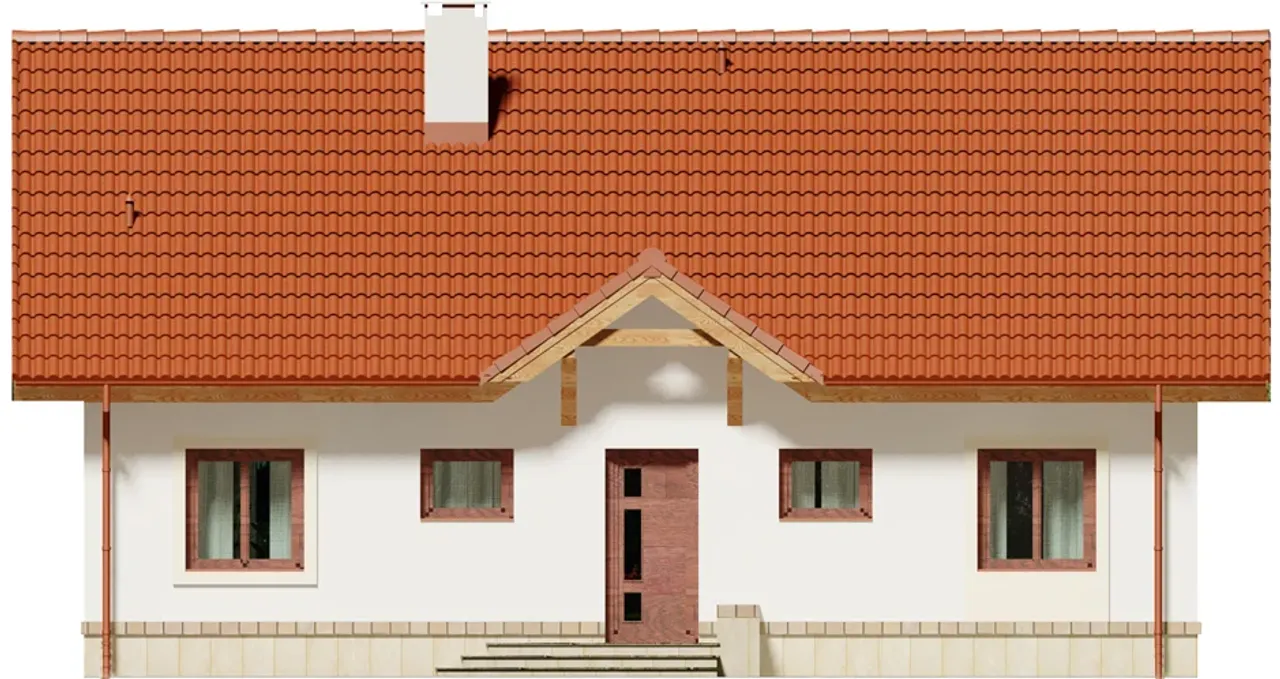

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3399.00zł

Rzuty gotowego projektu domu Luana

1. Powierzchnia	97,13 m²
2. Wiatrołap	2,69 m²
3. Komunikacja	13,52 m²
4. Wc	1,29 m²
5. Spiżarnia z c.o.	4,24 m²
6. Kuchnia	7,46 m²
7. Salon z jadalnią	25,51 m²
8. Pokój	12,38 m²
9. Pokój	10,87 m²
10. Garderoba	3,97 m²
11. Pokój	9,24 m²
12. łazienka	5,96 m²

1. Powierzchnia	55,65 m²
2. Komunikacja	7,29 (7,29) m²
3. łazienka	4,51 (7,68) m²
4. Garderoba	5,87 (16,28) m²
5. Pokój	19,89 (23,79) m²
6. Pom. gosp.	2,09 (9,35) m²
7. Pokój	16,00 (28,38) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Luana

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Luana

Parametry Techniczne gotowego projektu domu Luana

Pow. użytkowa 97.13 m²

Ilość pokoi 4

Powierzchnia zabudowy 122.82 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 19.14 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Bryła budynku prosta bryła

Styl budynku tradycyjny

Liczba łazieniek 1

Strop gęstożebrowy

Szerokość budynku 13.14 m

Kominek kominek w projekcie

Kąt nachylenia dachu 35 °

Kalenica równoległa do drogi

Długość budynku 9.84 m

Piwnica bez podpiwniczenia

Kubatura 741.18 m³

Rodzaj dachu dwuspadowy

Powierzchnia dachu 205.85 m²

Przechowywanie w kuchni spiżarnia

Długość działki 17.84 m

Wysokość budynku 7.68 m

Koszty budowy tylko z kosztorysem, 200-250 tys.

Pow. użytkowa 97.13 m²

Powierzchnia zabudowy 122.82 m²

Garaż bez garażu

Szerokość działki 19.14 m

Typ domu jednorodzinny całoroczny

Styl budynku tradycyjny

Strop gęstożebrowy

Kominek kominek w projekcie

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Przechowywanie w kuchni spiżarnia

Wysokość budynku 7.68 m

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Bryła budynku prosta bryła

Liczba łazieniek 1

Szerokość budynku 13.14 m

Kąt nachylenia dachu 35 °

Długość budynku 9.84 m

Kubatura 741.18 m³

Powierzchnia dachu 205.85 m²

Długość działki 17.84 m

Koszty budowy tylko z kosztorysem, 200-250 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Luana

Projekt domu Luana przedstawia dom parterowy z poddaszem do aranżacji. Układ domu dzieli się na dwie części: dzienną i nocną. Część dzienną tworzą wiatrołap, przestronny salon z jadalnią, kuchnia, wc oraz kotłownia. W części nocnej znajduja się cztery wygodne sypialnie oraz ogólnodostepna łazienka. Projekt domu Luana jest wygodny i funkcjonalny.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: gęstożebrowy – TERIVA.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa.; Ogrzewanie: gazowe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl
