    Gotowy projekt domu Liszka Duo (1924) (ID: 34608)

    3790 2026-01-16
    Liszka Duo (1924) - 76.24m²
    Dostawa w ciągu 3-10 dni
    Gwarantujemy najniższą cenę
    3790 zł
    (4190 zł brutto)
    TANIEJ 400 zł do 12.01.2026
    Najniższa cena z 30 dni przed obniżką: 3790 zł
    3790 2026-01-16
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    W cenie projektu:
    📣 GRATIS: WIERTARKA UDAROWA
    • Tablica + dziennik budowy
    • 16 projektów ogrodowych
    • Darmowa wysyłka (kurier, paczkomat, pobranie)
    • 30 dni na zwrot
    • Pozwolenie na zmiany z podpisem i pieczęcią autora
    • GRATIS: Wiertarka Udarowa
    22 299 20 00 (pn-nd 9.30 do 19.30)

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

    Rzuty gotowego projektu domu Liszka Duo (1924)

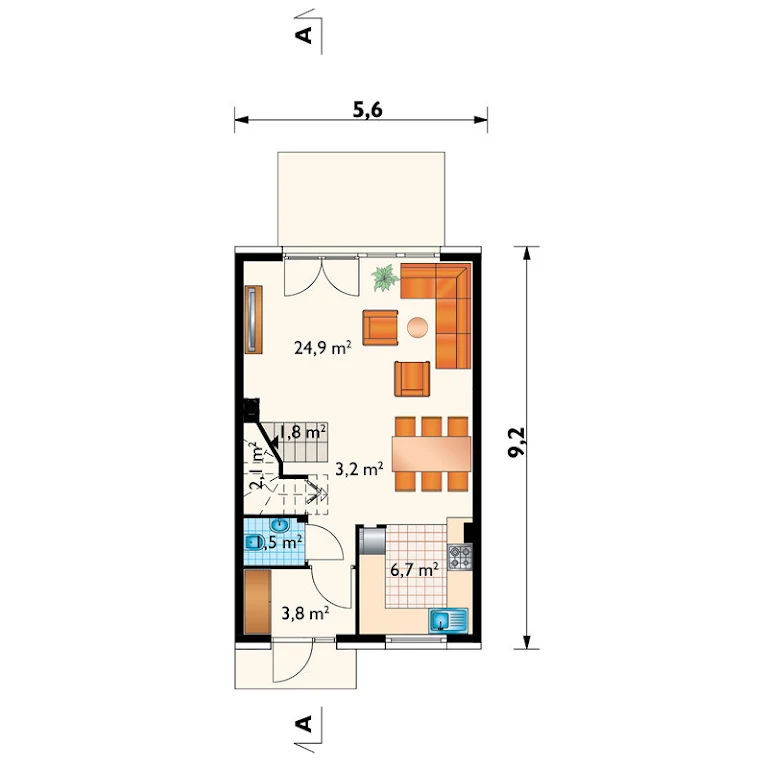

    Liszka Duo (1924) Rzut 1
    1. Pokój dzienny 24,09 m²
    2. Kuchnia 6,48 m²
    3. Wiatrołap 3,63 m²
    4. Hol 3,43 m²
    5. Wc 1,50 m²
    6. Klatka schodowa 1,80 m²
    7. Schowek 2,10 m²
    Zamawiam bezpłatne rysunki szczegółowe

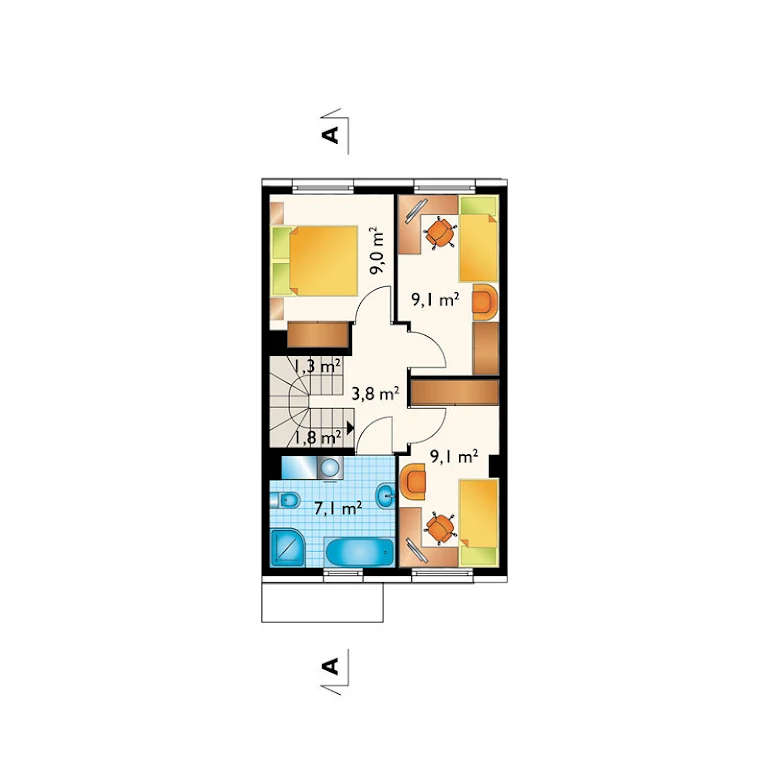

    Liszka Duo (1924) Rzut 2
    1. Sypialnia 9,01 m²
    2. Pokój 9,01 m²
    3. Pokój 8,89 m²
    4. łazienka 7,02 m²
    5. Przedpokój 3,18 m²
    6. Klatka schodowa 1,80 m²
    Zamawiam bezpłatne rysunki szczegółowe

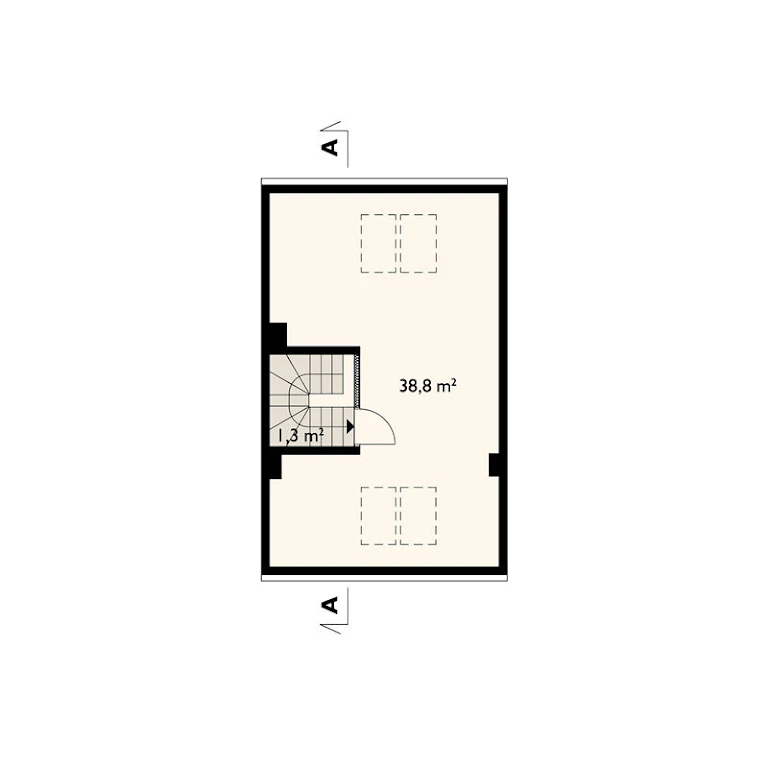

    Liszka Duo (1924) Rzut 3
    1. Strych 37,70 m²
    2. Klatka schodowa 3,50 m²
    Zamawiam bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Liszka Duo (1924)

    Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Liszka Duo (1924)

    Parametry Techniczne gotowego projektu domu Liszka Duo (1924)

    Ilość pokoi 4
    Pow. użytkowa 76.24 m²
    Powierzchnia zabudowy 53.68 m²
    Kondygnacje piętrowy
    Garaż bez garażu
    Technologia murowany
    Szerokość działki 9.8 m
    Obiekt dom
    Typ domu bliźniak i dwurodzinny
    Szerokość budynku 5.8 m
    Kominek kominek w projekcie
    Kąt nachylenia dachu 35 °
    Długość budynku 9.2 m
    Rodzaj dachu dwuspadowy
    Piwnica bez podpiwniczenia
    Kubatura 436.56 m³
    Powierzchnia dachu 57.04 m²
    Kalenica równoległa do drogi
    Długość działki 17.2 m
    Wysokość budynku 9.95 m
    Styl budynku nowoczesny
    Liczba łazieniek 1

    Nasze prawdziwe opinie z Google

    Opis projektu domu Liszka Duo (1924)

    Technologia wykonania:

    • Wersja technologiczna: murowana – silikaty.
    • Izolacja termiczna ścian zewnętrznych: Termo Organika TERMONIUM FASADA / alternatywnie Gór-Stal płyta izolacyjna termPIR ETX.
    • Strop: żelbetowy monolityczny.
    • Typ schodow: płytowe żelbetowe.
    • Konstrukcja dachu: drewniana krokwiowo płatwiowa.
    • Pokrycie dachowe: blacha na rąbek stojący.
    • Typ ogrzewania: Kocioł na gaz.
    • Dostępna wersja z paliwem gazowym: Tak.
    • Dostępna wersja z pompą ciepła: Tak.
    • Ściany zewnętrzne: 24 cm bloczki silikatowe.
    • Ściany wewnętrzne: 24 cm bloczki silikatowe.
    • Ściany wewnętrzne działowe: 8 cm bloczki silikatowe.
    • Wentylacja: grawitacyjna.

    Dodatki do projektu Liszka Duo (1924)

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Liszka Duo (1924)

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
