    Gotowy projekt domu Liszka 2 Multi Duolit (wer.tech.2) (ID: 34685)

    7633 2025-11-24
    Liszka 2 Multi Duolit (wer.tech.2) - 179.12m²
    Projekt dostępny od ręki
    Gwarantujemy najniższą cenę
    7633 zł
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    W cenie projektu:
    📣 GRATIS: WIERTARKA UDAROWA
    • Tablica + dziennik budowy
    • 16 projektów ogrodowych
    • Darmowa wysyłka (kurier, paczkomat, pobranie)
    • 30 dni na zwrot
    • Pozwolenie na zmiany z podpisem i pieczęcią autora
    • GRATIS: Wiertarka Udarowa
    22 299 20 00 (pn-nd 9.30 do 19.30)

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

    Rzuty gotowego projektu domu Liszka 2 Multi Duolit (wer.tech.2)

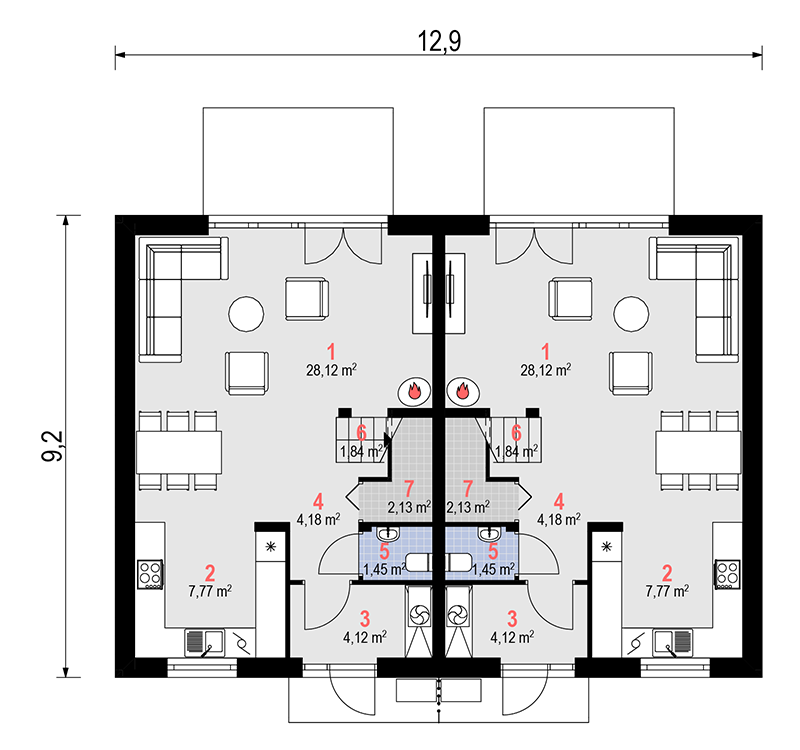

    Liszka 2 Multi Duolit (wer.tech.2) Rzut 1
    1. Pokój dzienny 28,12 m²
    2. Kuchnia 7,77 m²
    3. Wiatrołap 4,12 m²
    4. Hol 4,18 m²
    5. Wc 1,45 m²
    6. Klatka schodowa 1,80 m²
    7. Schowek 2,10 m²
    Pobieram bezpłatne rysunki szczegółowe

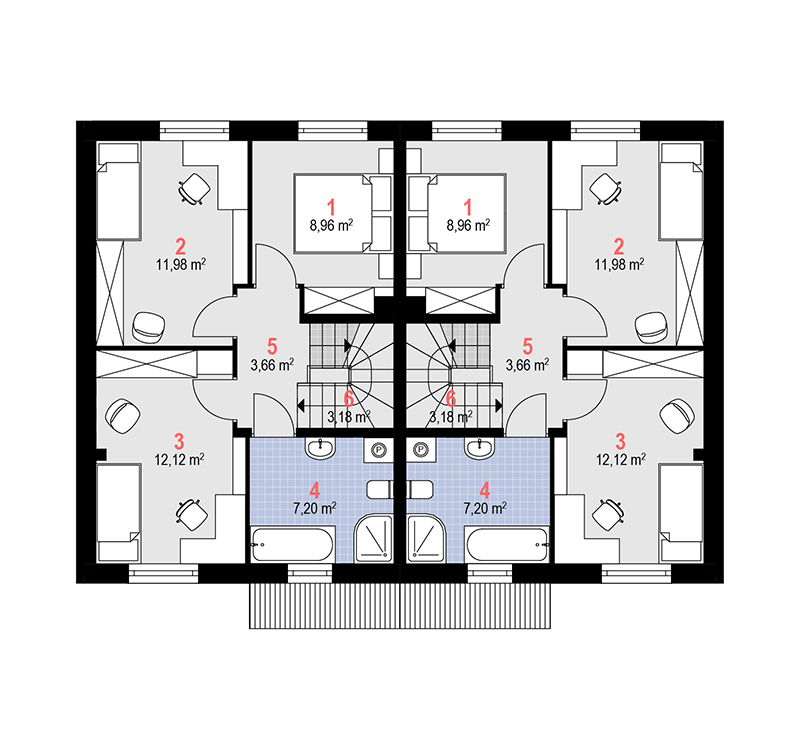

    Liszka 2 Multi Duolit (wer.tech.2) Rzut 2
    1. Sypialnia 8,96 m²
    2. Pokój 11,98 m²
    3. Pokój 12,12 m²
    4. łazienka 7,20 m²
    5. Przedpokój 3,66 m²
    6. Klatka schodowa 3,20 m²
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Liszka 2 Multi Duolit (wer.tech.2)

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Liszka 2 Multi Duolit (wer.tech.2)

    Parametry Techniczne gotowego projektu domu Liszka 2 Multi Duolit (wer.tech.2)

    Pow. użytkowa 179.12 m²
    Powierzchnia zabudowy 119.57 m²
    Kondygnacje piętrowy
    Garaż bez garażu
    Technologia murowany
    Szerokość działki 18.9 m
    Obiekt dom
    Typ domu szeregowy
    Kubatura 912.53 m³
    Kalenica równoległa do drogi
    Powierzchnia dachu 126.28 m²
    Długość działki 18.2 m
    Styl budynku tradycyjny
    Wysokość budynku 9.45 m
    Kąt nachylenia dachu 35 °
    Szerokość budynku 12.94 m
    Rodzaj dachu dwuspadowy
    Kominek kominek opcjonalnie
    Długość budynku 9.24 m
    Piwnica bez podpiwniczenia

    Nasze prawdziwe opinie z Google

    Częste pytania

    Czy projekty z Planz.pl są kompletne?

    Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

    Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

    Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

    Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.

    Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

    Czy mogę wprowadzić zmiany w projekcie?

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Dodatki do projektu Liszka 2 Multi Duolit (wer.tech.2)

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Liszka 2 Multi Duolit (wer.tech.2)

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



    Komentarze / pytania do projektu domu Liszka 2 Multi Duolit (wer.tech.2)

    Krzysztof

    Projekt Liszka 2 Multi Duolit zachwyca nowoczesnym designem. Dom charakteryzuje się niezwykle elegancką bryłą. Funkcjonalne wnętrza przyciągają wzrok. Dzięki dużym oknom do środka wpada mnóstwo światła. Dopracowane rozwiązania architektoniczne zaskakują. Urokliwy taras zaprasza do odpoczynku na świeżym powietrzu. Detale estetyczne elewacji robią wrażenie. Przestronne pomieszczenia dają szerokie możliwości aranżacyjne. Projekt Liszka 2 Multi Duolit fascynuje swoją formą. Zdecydowanie rozważam zakup tego projektu i budowę tego domu.
