Zawartość projektu
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

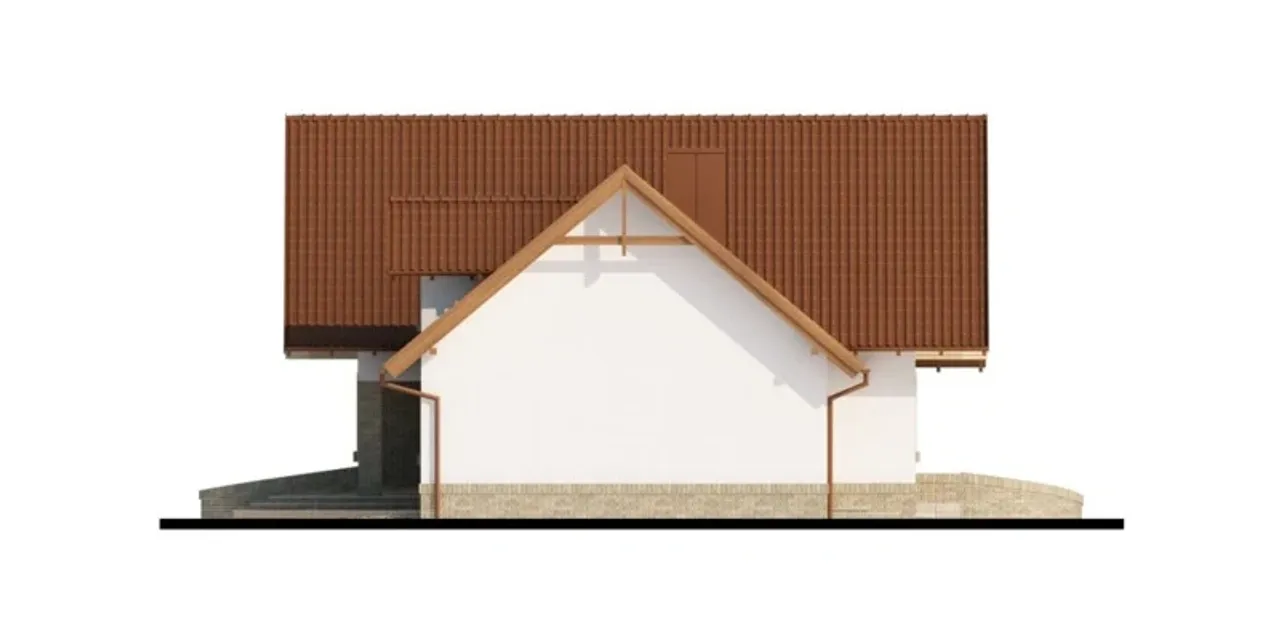

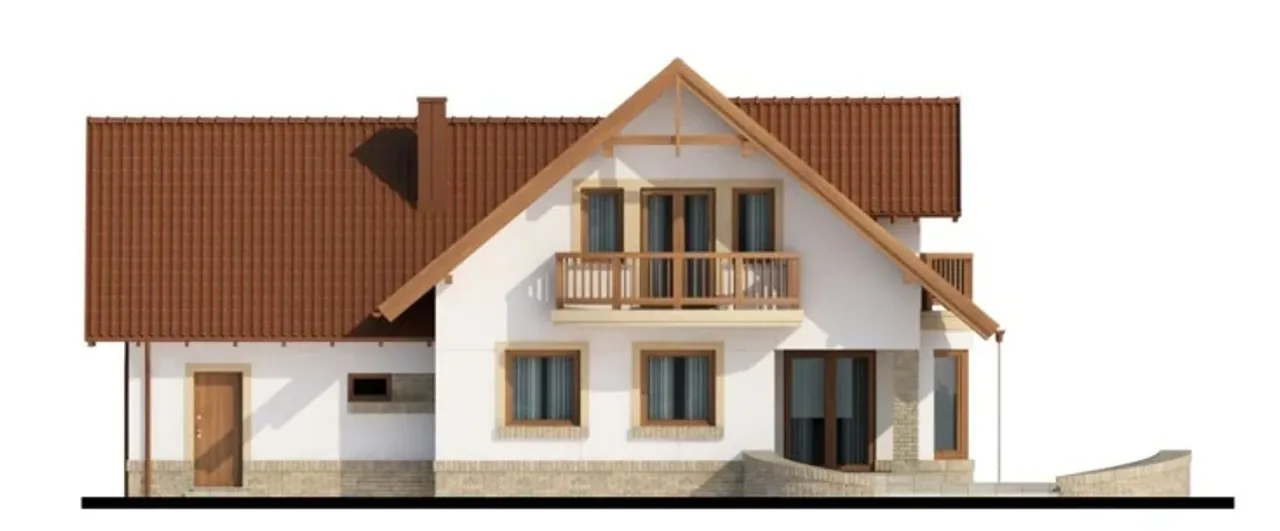

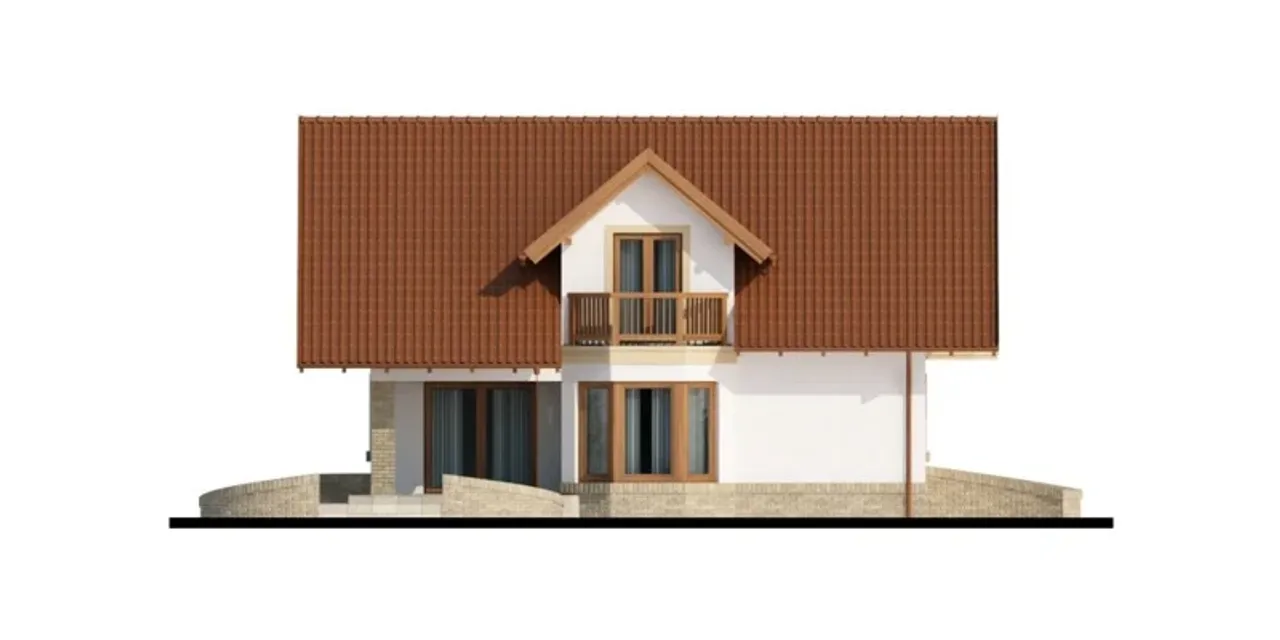

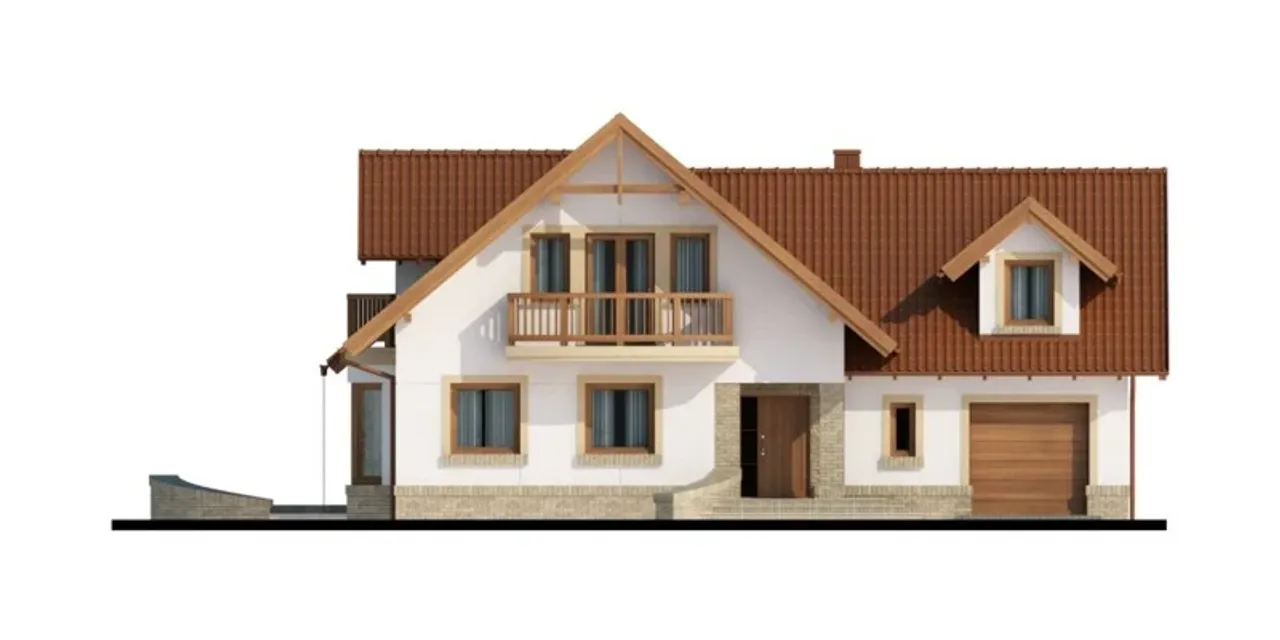

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania
W części technicznej znajdują się:
1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna
2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie
3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna
Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
| 1. Powierzchnia | 82,96 m² |
| 2. Wiatrołap | 4,17 m² |
| 3. Hall | 11,29 m² |
| 4. Pokój | 10,13 m² |
| 5. Spiżarnia | 1,02 m² |
| 6. Kuchnia | 10,19 m² |
| 7. Jadalnia | 9,89 m² |
| 8. Salon | 25,18 m² |
| 9. Pom. gospodarcze | 6,86 m² |
| 10. Garaż | 23,05 m² |
| 11. łazienka | 4,23 m² |
| 1. Powierzchnia | 55,79 m² |
| 2. Korytarz | 4,78 m² |
| 3. Strych | 24,61 m² |
| 4. łazienka | 6,50 m² |
| 5. Pokój | 12,34 m² |
| 6. Pokój | 12,04 m² |
| 7. Pokój | 16,03 m² |
| 8. Garderoba | 4,10 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu KASPIAN
| Pow. użytkowa 136.82 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 150.4 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 1 stanowisko |
| Technologia murowany |
| Szerokość działki 22.76 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Rodzaj dachu dwuspadowy |
| Funkcje dodatkowe ze strychem |
| Przechowywanie w kuchni spiżarnia |
| Liczba łazieniek 2 |
| Kubatura 584.04 m³ |
| Kominek kominek w projekcie |
| Powierzchnia dachu 272.93 m² |
| Piwnica bez podpiwniczenia |
| Styl budynku tradycyjny |
| Wysokość budynku 8.08 m |
| Kalenica prostopadła do drogi |
| Długość działki 19.31 m |
| Kąt nachylenia dachu 40 ° |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 136.82 m² |
| Powierzchnia zabudowy 150.4 m² |
| Garaż 1 stanowisko |
| Szerokość działki 22.76 m |
| Typ domu jednorodzinny całoroczny |
| Funkcje dodatkowe ze strychem |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Piwnica bez podpiwniczenia |
| Wysokość budynku 8.08 m |
| Długość działki 19.31 m |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Ilość pokoi 5 |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Rodzaj dachu dwuspadowy |
| Przechowywanie w kuchni spiżarnia |
| Kubatura 584.04 m³ |
| Powierzchnia dachu 272.93 m² |
| Styl budynku tradycyjny |
| Kalenica prostopadła do drogi |
| Kąt nachylenia dachu 40 ° |
Kupując projekt w technologii murowanej powinieneś budować dom murowany. Zupełna zmiana technologii na szkieletową wymaga przeprojektowania całego budynku ( zmieniają się obciążenia, fundamenty, konstrukcja dachu). Wydamy zgodę na takie przeprojektowanie jednak wiążę się to z dużymi kosztami. Istnieją firmy wykonawcze, które podejmują się zmiany technologii budowy bezpłatnie przy skorzystaniu z ich usług wykonawczych. Zdarza się, że pracownia architektoniczna przygotowuje warianty konkretnego projektu przewidując także inne technologie. Prosimy o sprawdzenie czy istnieje poszukiwana wersja projektu, w zakładce - warianty projektu.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl
Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
