109.37 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu Jaworzynka nowa mg

ID: 17103

4879 2025-11-06

TANIEJ 520 zł do 31.10.2025

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

4879 zł

(5399 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 4879 zł

4879 2025-11-06

Promocja GRATISOWA do 31.10.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
✓ Czas na zwrot:30 dni

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

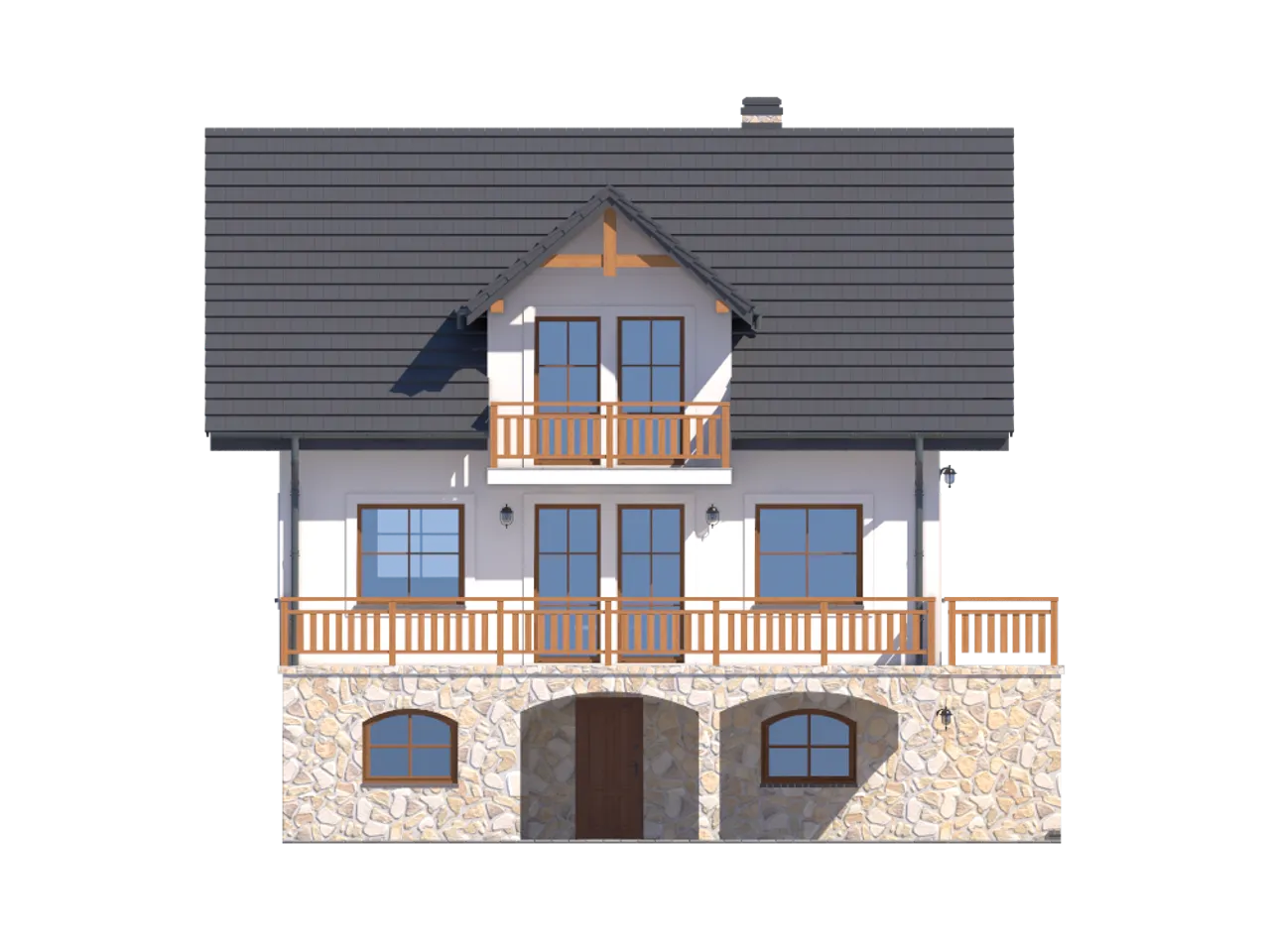

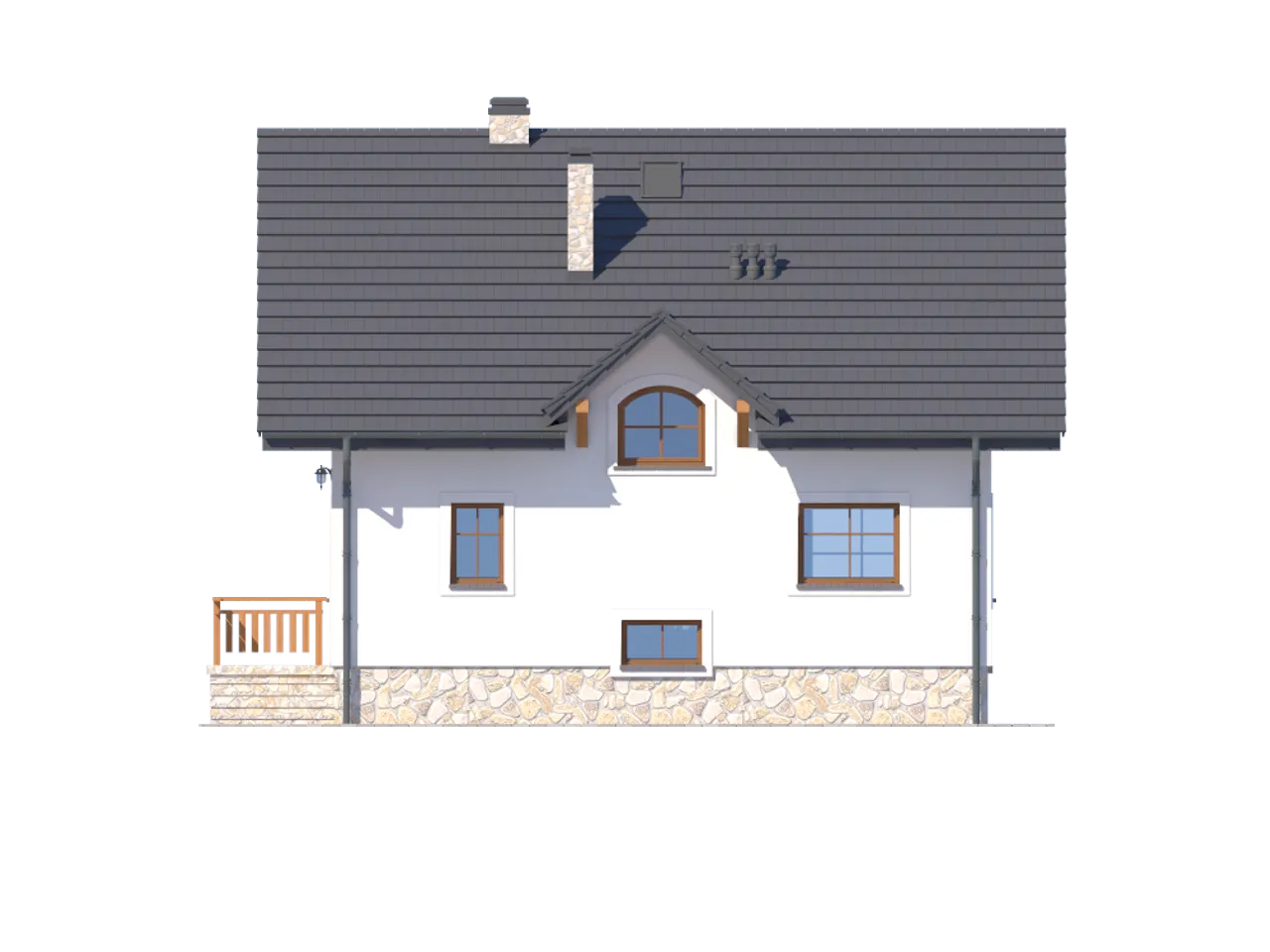

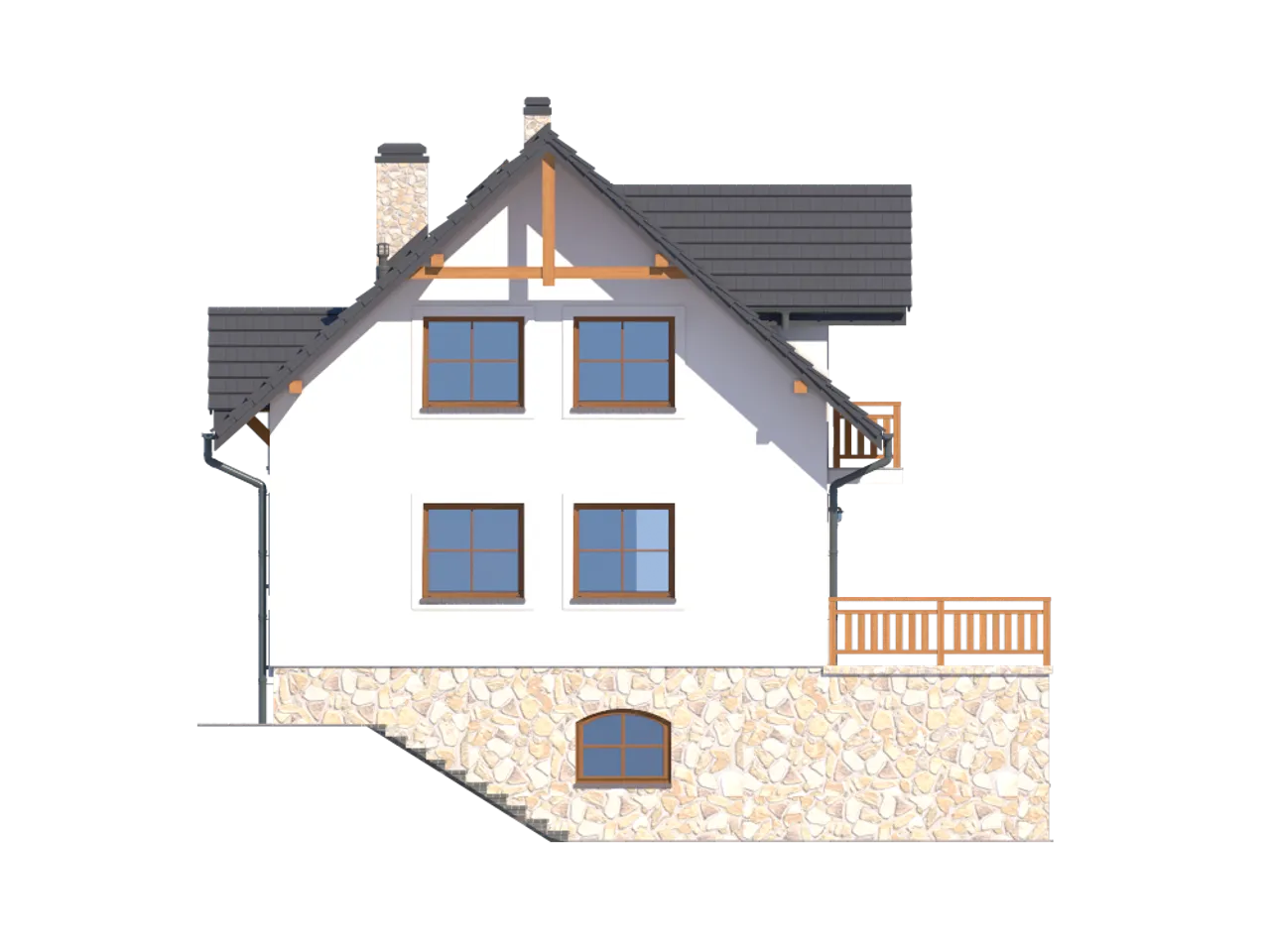

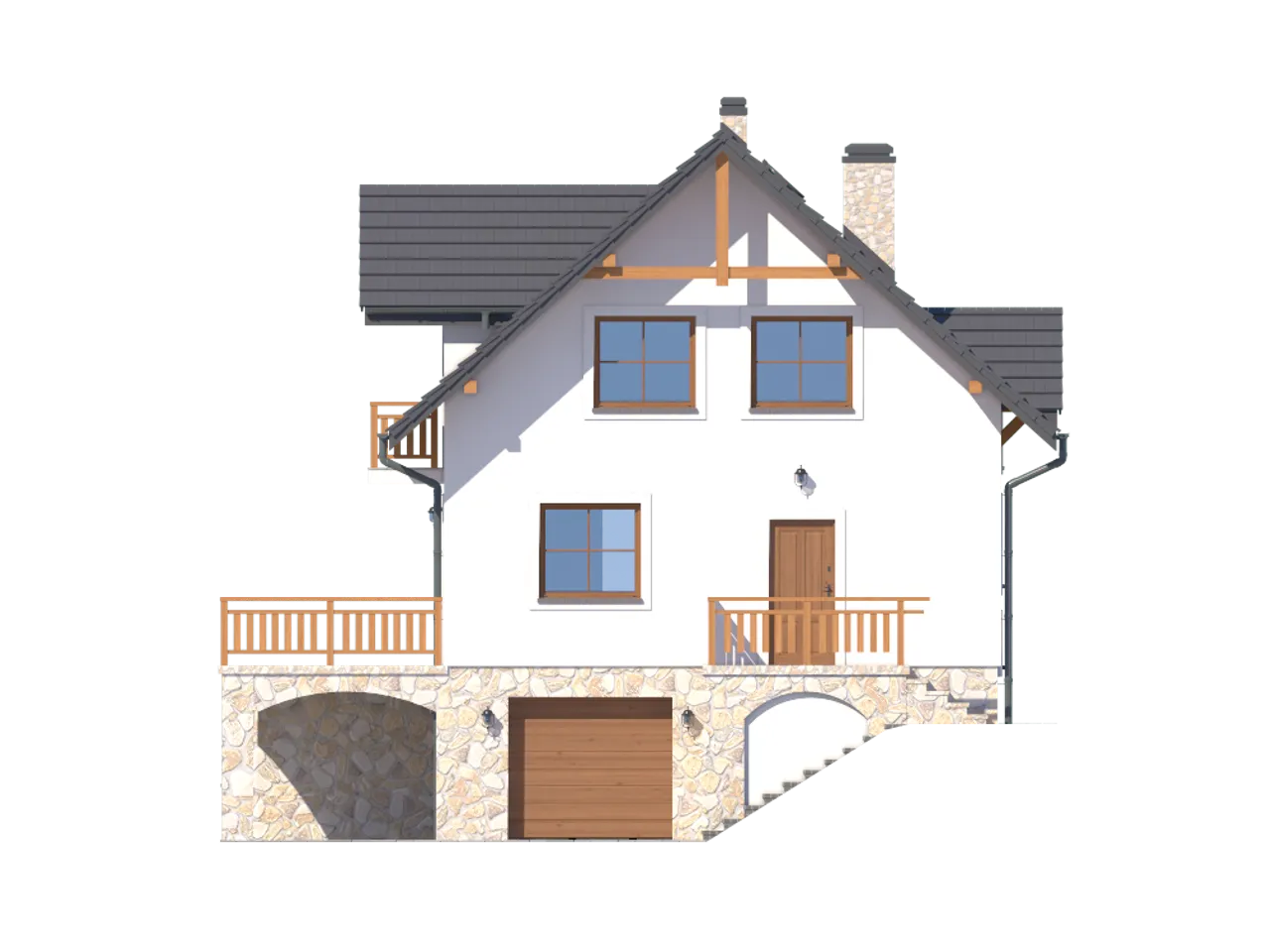

- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4879.00zł

Rzuty gotowego projektu domu Jaworzynka nowa mg

1. Komunikacja	6,60 m²
2. Kotłownia	10,47 m²
3. Garaż	22,87 m²
4. Pralnia	10,59 m²
5. Piwnica	10,10 m²
6. Pom.gosp.	7,38 m²

Pobieram bezpłatne rysunki szczegółowe

1. Wiatrołap	4,21 m²
2. Komunikacja	8,97 m²
3. łazienka	3,66 m²
4. Salon	33,63 m²
5. Kuchnia	11,03 m²

Pobieram bezpłatne rysunki szczegółowe

1. Komunikacja	2,40 (2,48) m²
2. łazienka	8,16 (10,47) m²
3. Pokój	14,41 (16,54) m²
4. Pokój	14,41 (16,54) m²
5. Pokój	8,49 (10,82) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Jaworzynka nowa mg

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Jaworzynka nowa mg

Parametry Techniczne gotowego projektu domu Jaworzynka nowa mg

Pow. użytkowa 109.37 m²

Ilość pokoi 4

Powierzchnia zabudowy 111.6 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 17.6 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Ogrzewanie gaz, paliwo stałe

Kominek kominek w projekcie

Ep 69.6

Rodzaj dachu dwuspadowy

Kotłownia duża kotłownia

Szerokość budynku 8.1 m

Bryła budynku prosta bryła

Taras z tarasem

Długość budynku 9.6 m

Styl budynku tradycyjny

Piwnica z podpiwniczeniem

Kąt nachylenia dachu 42 °

Strop żelbetowy

Kubatura 588 m³

Kalenica prostopadła do drogi

Powierzchnia dachu 154.84 m²

Długość działki 19.43 m

Liczba łazieniek 2

Funkcje dodatkowe z pralnią

Wysokość budynku 8.85 m

Rodzaj garażu w piwnicy

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 109.37 m²

Powierzchnia zabudowy 111.6 m²

Garaż 1 stanowisko

Szerokość działki 17.6 m

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Rodzaj dachu dwuspadowy

Szerokość budynku 8.1 m

Taras z tarasem

Styl budynku tradycyjny

Kąt nachylenia dachu 42 °

Kubatura 588 m³

Powierzchnia dachu 154.84 m²

Liczba łazieniek 2

Wysokość budynku 8.85 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 4

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Ogrzewanie gaz, paliwo stałe

Ep 69.6

Kotłownia duża kotłownia

Bryła budynku prosta bryła

Długość budynku 9.6 m

Piwnica z podpiwniczeniem

Strop żelbetowy

Kalenica prostopadła do drogi

Długość działki 19.43 m

Funkcje dodatkowe z pralnią

Rodzaj garażu w piwnicy

Energia i ogrzewanie gotowego projektu domu Jaworzynka nowa mg

Źródło ogrzewania: gaz, paliwo stałe

Wentylacja: Grawitacyjna

Parametry energetyczne:

Ep: 69.6 kWh/(m²rok)

Nasze prawdziwe opinie z Google

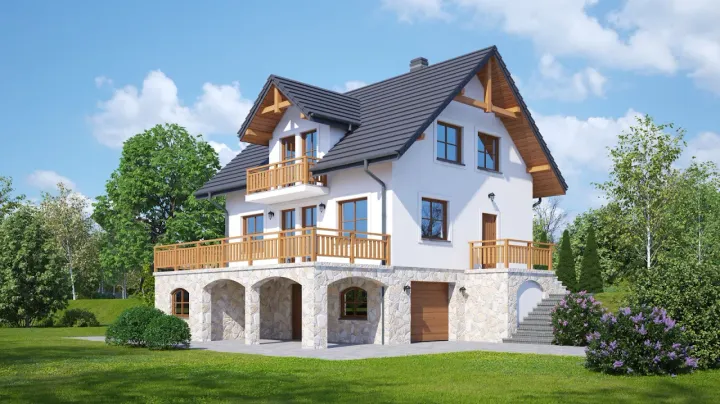

Opis projektu domu Jaworzynka nowa mg

Gotowy projekt domu jaworzynka nowa mg to propozycja zrealizowana w technologii murowanej w stylu tradycyjnym. Jest to budynek parterowy z poddaszem użytkowym, całoroczny, o prostej bryle. Posiada garaż jednostanowiskowy w piwnicy, kominek, piwnicę. Jest to o dachu z ogrzewaniem . Projekt jaworzynka nowa mg jest przestronny i funkcjonalny.

Technologia wykonania:

Wysokość ścianki kolankowej: 1.19 m.
Strop: płyta żelbetowa.
Pokrycie dachu: dachówka ceramiczna.
Ściany zewnętrzne: pustaki ceramiczne + styropian.
Ściany wewnętrzne: pustaki ceramiczne.
Typ ogrzewania: kocioł gazowy.
