88.31 m²

parterowy+poddasze

bez garażu

z bali

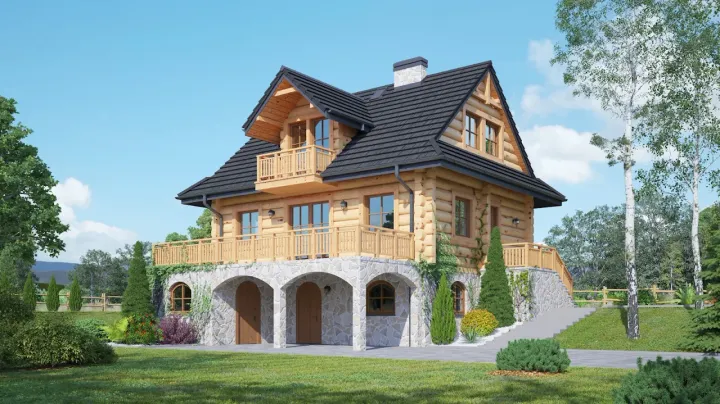

Gotowy projekt domu Jaworzynka mała dw

ID: 17972

5199 2025-04-08

TANIEJ 500 zł do 04.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

5199 zł

(5699 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 5199 zł

5199 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

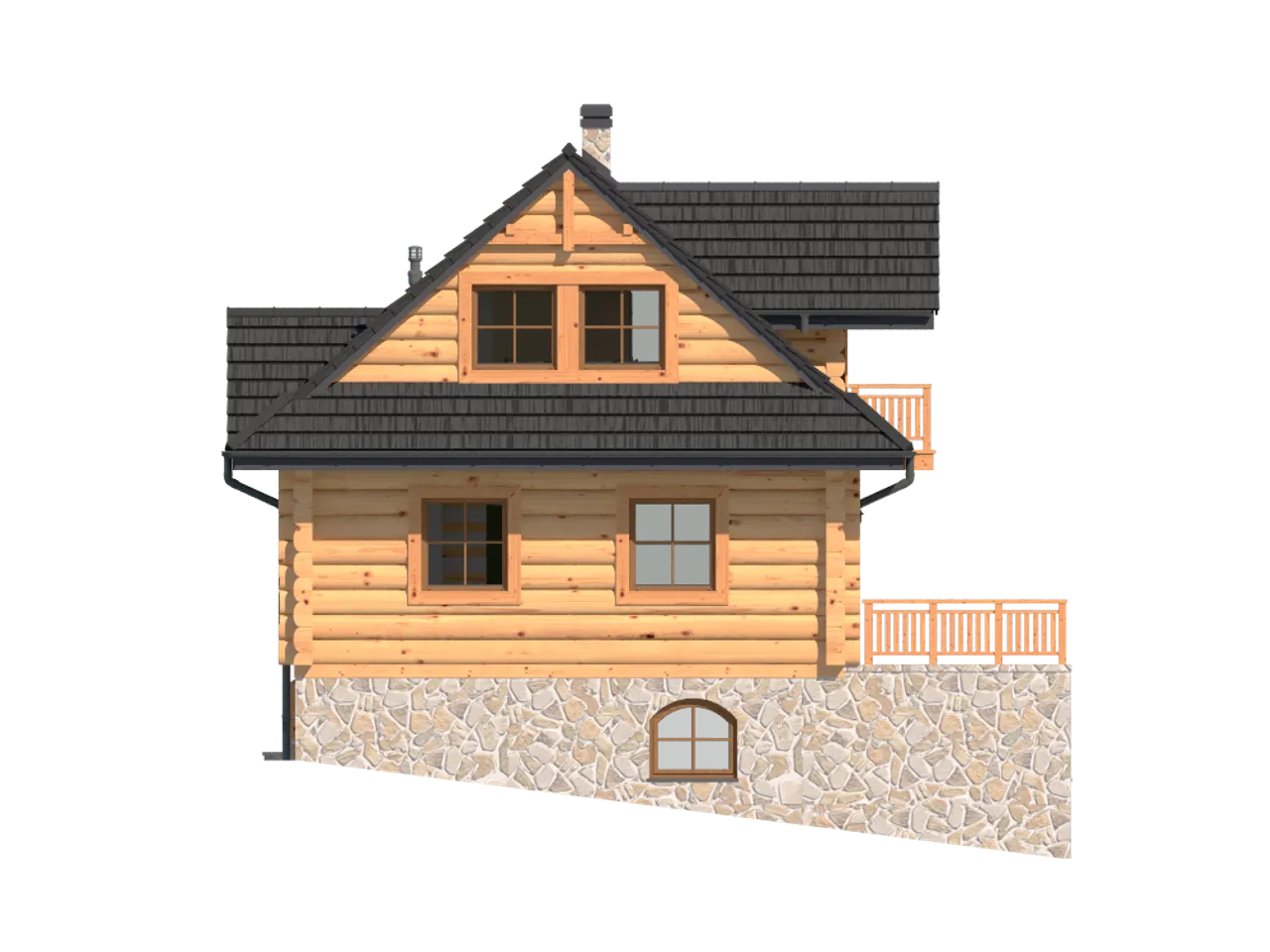

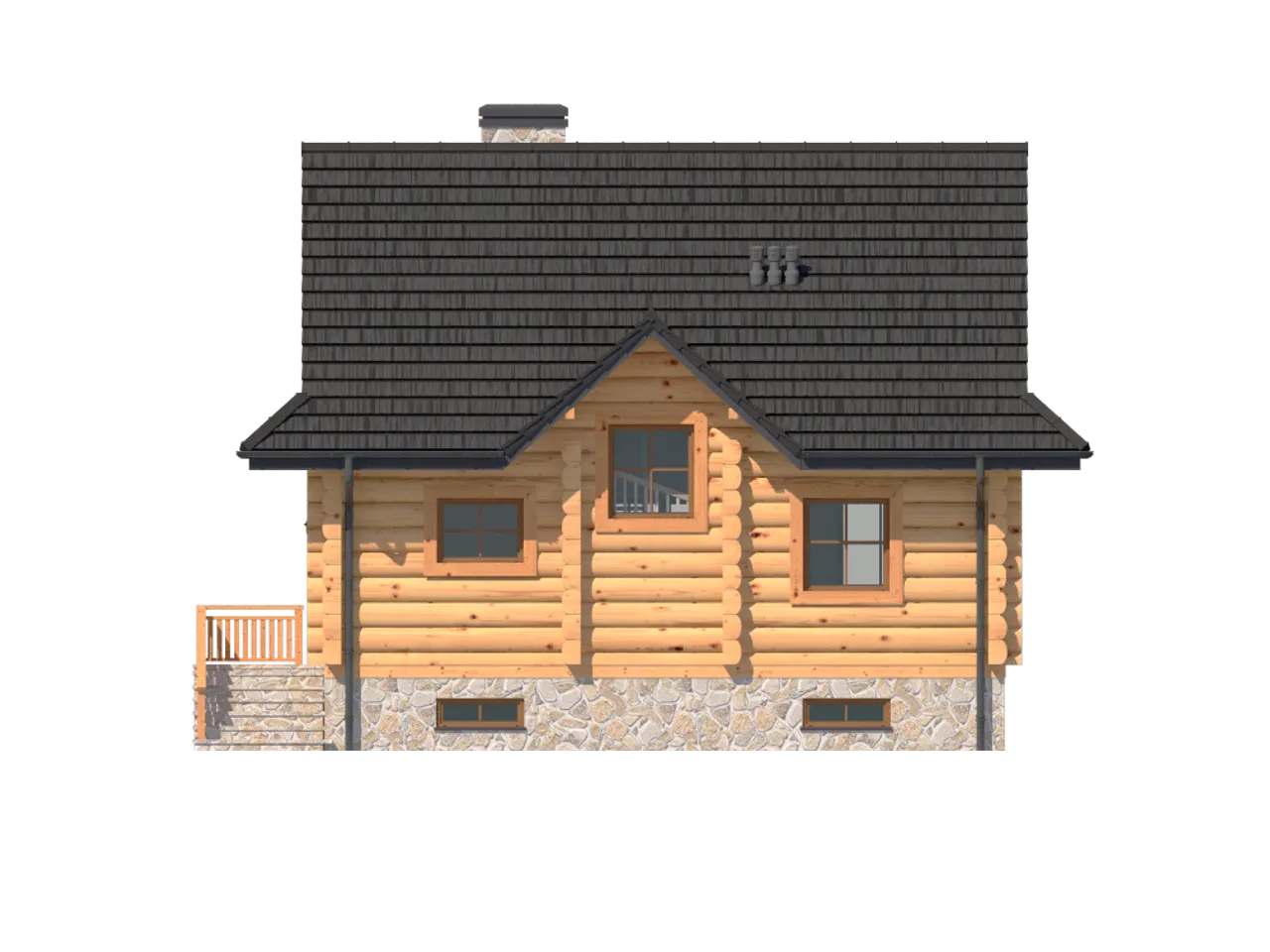

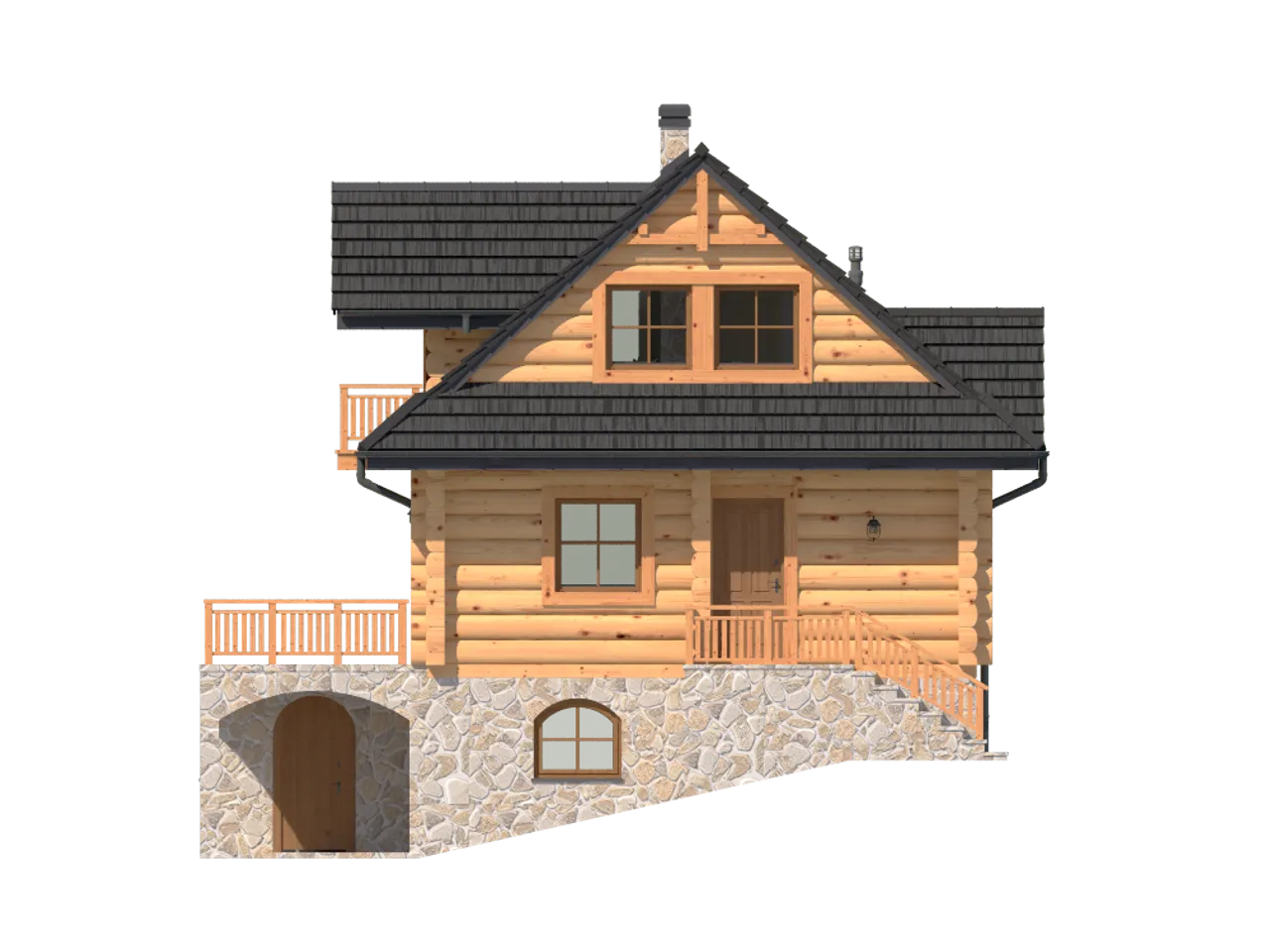

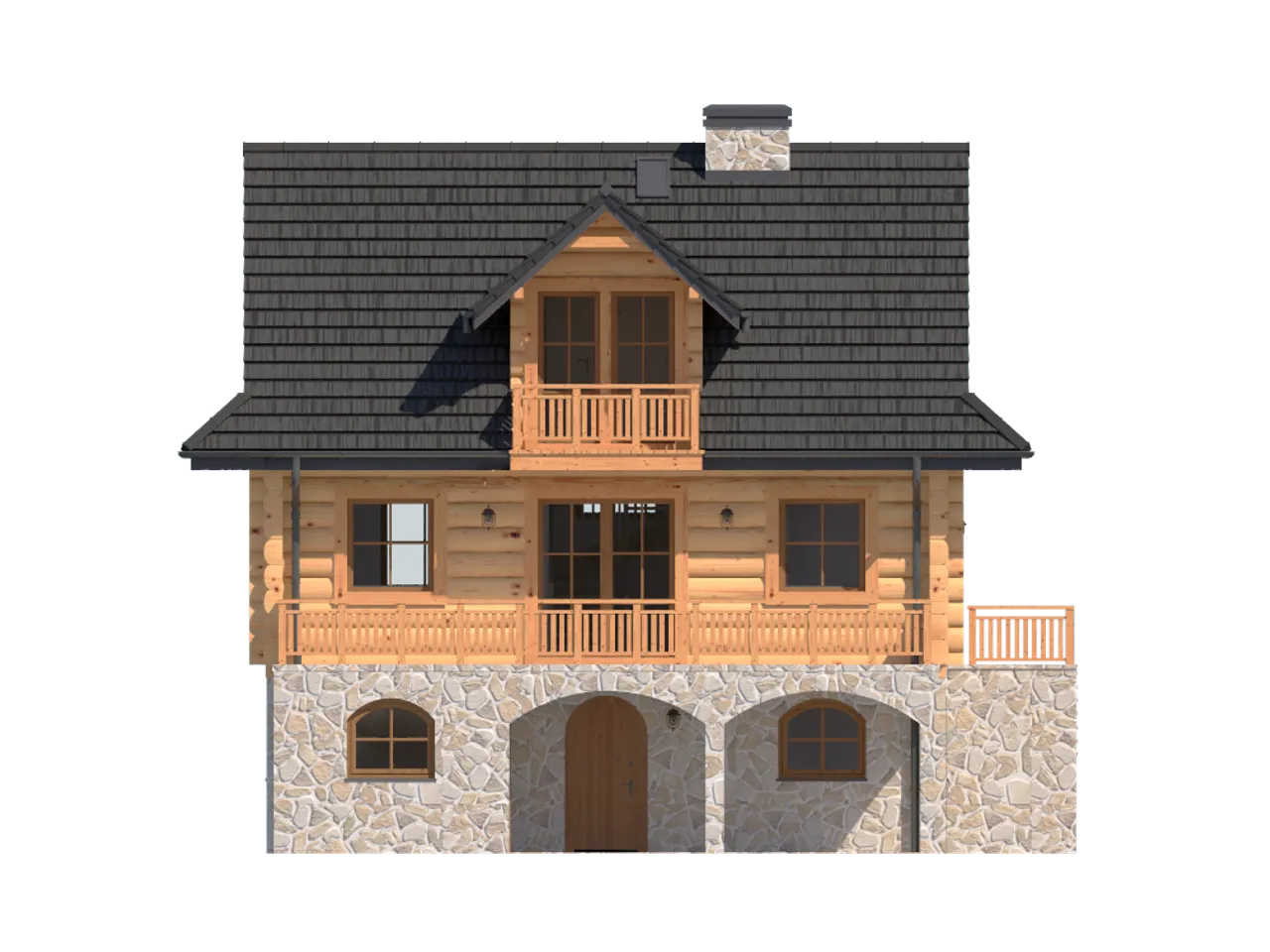

- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

5199.00zł

Rzuty gotowego projektu domu Jaworzynka mała dw

1. Powierzchnia	65,62 m²
2. Komunikacja/piwnica	32,53 m²
3. Kotłownia	11,61 m²
4. Schowek	3,00 m²
5. Pralnia	10,79 m²
6. Pom.gosp.	7,69 m²

1. Powierzchnia	55,05 m²
2. Komunikacja	10,55 m²
3. Kuchnia + salon	39,26 m²
4. Garderoba	1,93 m²
5. łazienka	3,31 m²

1. Powierzchnia	33,26 m²
2. Komunikacja	3,18 (3,28) m²
3. Pokój	6,63 (11,15) m²
4. Pokój	9,26 (13,69) m²
5. Pokój	8,50 (12,90) m²
6. łazienka	5,69 (9,82) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Jaworzynka mała dw

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Jaworzynka mała dw

Parametry Techniczne gotowego projektu domu Jaworzynka mała dw

Pow. użytkowa 88.31 m²

Ilość pokoi 4

Powierzchnia zabudowy 105.66 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia z bali

Szerokość działki 17.3 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Taras z tarasem

Kąt nachylenia dachu 42 °

Strop drewniany

Długość budynku 7.5 m

Piwnica z podpiwniczeniem

Kalenica prostopadła do drogi

Kubatura 549.5 m³

Powierzchnia dachu 149.72 m²

Rodzaj garażu wiata

Długość działki 18.6 m

Ogrzewanie gaz, paliwo stałe

Funkcje dodatkowe z pralnią

Liczba łazieniek 2

Wysokość budynku 8.45 m

Rodzaj dachu dwuspadowy

Kominek kominek w projekcie

Bryła budynku prosta bryła

Kotłownia duża kotłownia

Szerokość budynku 9.3 m

Styl budynku tradycyjny

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 88.31 m²

Powierzchnia zabudowy 105.66 m²

Garaż bez garażu

Szerokość działki 17.3 m

Typ domu jednorodzinny całoroczny

Kąt nachylenia dachu 42 °

Długość budynku 7.5 m

Kalenica prostopadła do drogi

Powierzchnia dachu 149.72 m²

Długość działki 18.6 m

Funkcje dodatkowe z pralnią

Wysokość budynku 8.45 m

Kominek kominek w projekcie

Kotłownia duża kotłownia

Styl budynku tradycyjny

Ilość pokoi 4

Kondygnacje parterowy+poddasze

Technologia z bali

Obiekt dom

Taras z tarasem

Strop drewniany

Piwnica z podpiwniczeniem

Kubatura 549.5 m³

Rodzaj garażu wiata

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 2

Rodzaj dachu dwuspadowy

Bryła budynku prosta bryła

Szerokość budynku 9.3 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Jaworzynka mała dw

Wysokość ścianki kolankowej: 0.62 m.; Strop: drewniany.; Pokrycie dachu: dachówka gontopodobna + gerard c.; Ściany zewnętrzne: płazy drewniane + wełna mineralna + deska.; Ściany wewnętrzne: płazy drewniane.; Typ ogrzewania: kocioł gazowy lub kocioł na paliwo stałe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ 3 x Projekt techniczny ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Jaworzynka mała dw

Stan surowy zamknięty 296000 zł

Stan deweloperski 372000 zł

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Jaworzynka mała dw

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Planz] Tablica budowlana (0 zł)

Decydując się na zakup projektu domu w planz.pl, każdy nasz klient otrzyma wyjątkowy bonus, elastyczną i odporną na warunki atmosferyczne tablicę budowlaną o wymiarach 90x70 cm. Ta praktyczna tablica jest niezbędnym elementem na każdym placu budowy. Dzięki swojej elastyczności i odporności, tablica ta stanie się trwałym i widocznym punktem orientacyjnym dla ekipy budowlanej oraz inspektorów. Wybierz planz.pl i ciesz się nie tylko profesjonalnym projektem, ale i dodatkami, które ułatwią realizację Twojej budowy.

[Planz] Wiertarka udarowa (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Jaworzynka mała dw

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
