Gotowy projekt domu Jagoda Solo

ID: 34557
3082 2025-05-01
TANIEJ 350 zł do 25.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
3082 zł
(3432 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 3082 zł
3082 2025-05-01
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

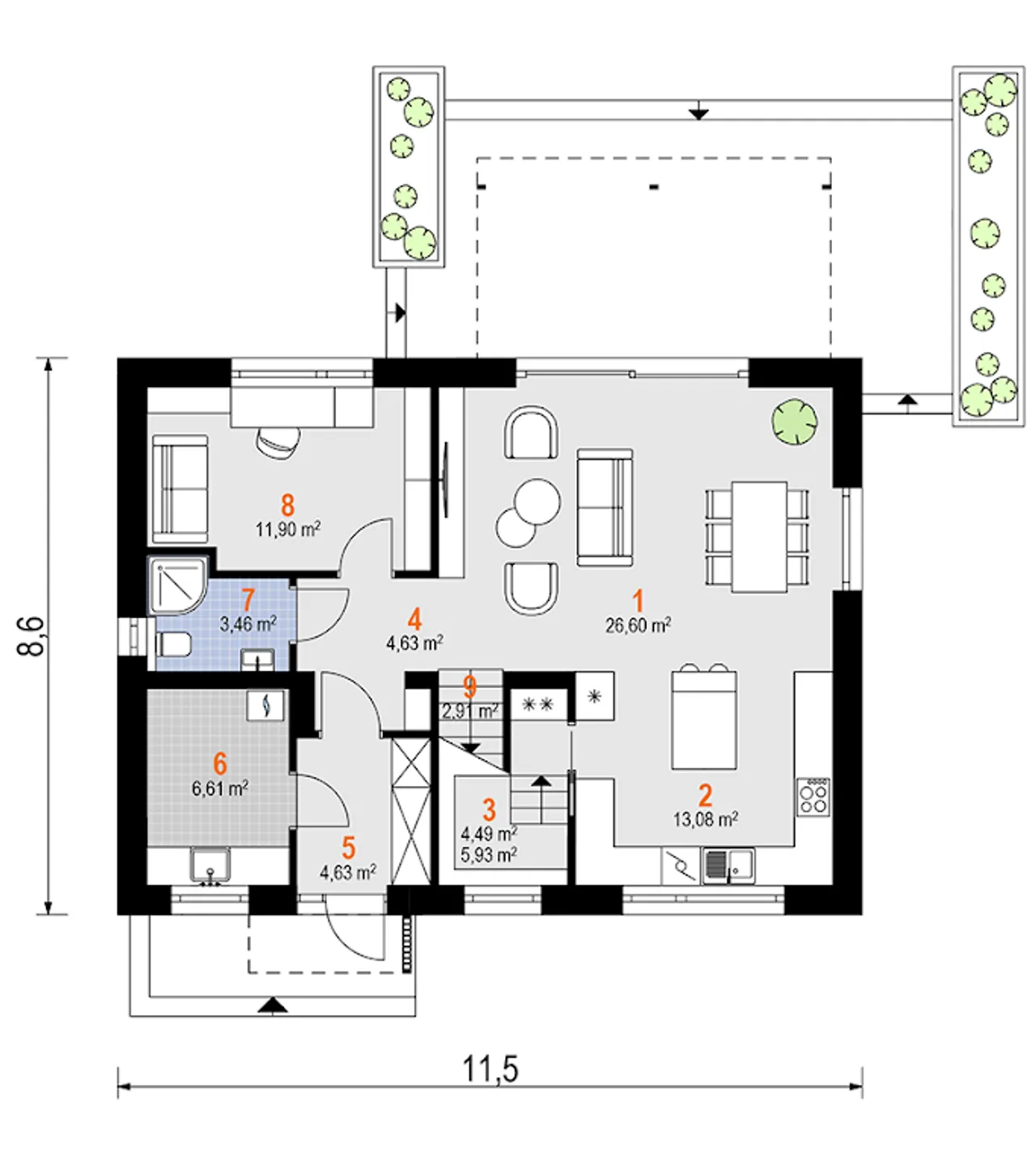

Rzuty gotowego projektu domu Jagoda Solo

Jagoda Solo
1. Pokój dzienny 26,60 m²
2. Kuchnia 13,08 m²
3. Spiżarka 4,49 (5,90) m²
4. Hol 4,63 m²
5. Sień 4,63 m²
6. Kotłownia 6,60 m²
7. łazienka 3,46 m²
8. Gabinet 11,90 m²
9. Klatka schodowa 2,90 m²

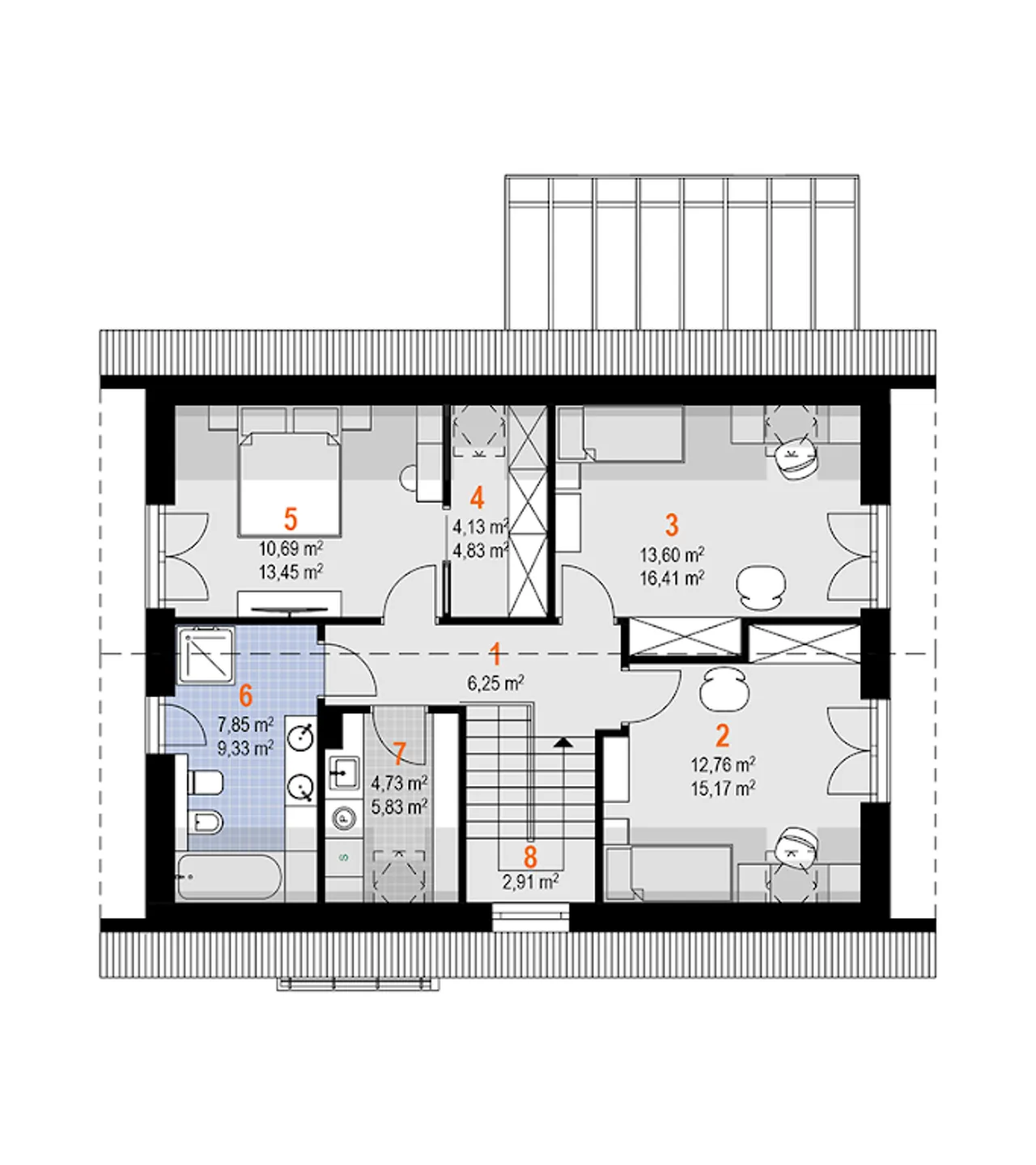

Jagoda Solo
1. Przedpokój 6,25 (6,30) m²
2. Pokój 12,76 (15,20) m²
3. Pokój 13,60 (16,40) m²
4. Garderoba 4,13 (4,80) m²
5. Sypialnia 10,69 (13,50) m²
6. łazienka 7,85 (9,30) m²
7. Pralnia 4,73 (5,80) m²
8. Klatka schodowa 2,90 (2,90) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Jagoda Solo

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Jagoda Solo

Parametry Techniczne gotowego projektu domu Jagoda Solo

Pow. użytkowa 128.8 m²
Powierzchnia zabudowy 98.9 m²
Kondygnacje parterowy+poddasze
Garaż bez garażu
Technologia murowany
Szerokość działki 19.5 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Kąt nachylenia dachu 39 °
Długość budynku 8.6 m
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Kubatura 623.32 m³
Powierzchnia dachu 160.85 m²
Długość działki 18.6 m
Wysokość budynku 8.35 m
Kalenica równoległa do drogi
Styl budynku nowoczesny
Szerokość budynku 11.5 m
Kominek kominek opcjonalnie

Nasze prawdziwe opinie z Google

Opis projektu domu Jagoda Solo

Wersja technologiczna: murowana – ceramika.; Izolacja termicnz aścian zewnętrznych: Termo Organika TERMONIUM FASADA / alternatywnie termPIR ETX.; Strop: nad parterem: żelbetowy, nad poddaszem: drewniany.; Typ schodów: płytowe żelbetowe.; Konstrukcja dachu: drewniana krokwiowo-jętkowa.; Pokrycie dachowe: dachówka ceramiczna.; Typ ogrzewania: Kocioł na gaz.; Dostępna wersja z paliwem gazowym: Tak.; Dostępna wersja z pompą ciepła: Tak.; Dostępna wersja z fotowoltaiką: Tak.; Ściany zewnętrzne: 25 cm ceramika.; Ściany wewnetrzne: 25 cm ceramika.; Ściany wewnętrzne działowe: 11 cm ceramika.; Wentylacja: mechaniczna Thessla Green.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Dodatki do projektu Jagoda Solo

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Jagoda Solo

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



Komentarze / pytania do projektu domu Jagoda Solo

Oliver

Projekt domu Jagoda Solo oczarowuje swoją prostotą i elegancją. Jego surowe linie architektoniczne przyciągają uwagę. Wnętrza są jasne i pełne uroku, co czyni tę przestrzeń niezwykle przytulną. Funkcjonalność projektu zapewnia wygodę życia na co dzień. Salon sprawia wrażenie przestronnych i jest doskonale oświetlony. Podoba mi się sposób, w jaki strefa dzienna integruje się z ogrodem. Projekt ten pozwala na maksymalne wykorzystanie dostępnej przestrzeni. Uważam, że estetyka tego domu jest wyjątkowa, a każdy jego detal świadczy o przemyślanej koncepcji. To bardzo atrakcyjna propozycja dla rodzin. Zastanawiam się nad zakupem tego projektu i budową tego domu.
