143.27 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu ITAMON

ID: 7628

2700 2025-04-08

2700 zł

Projekt wymaga dostosowania do aktualnych przepisów.

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

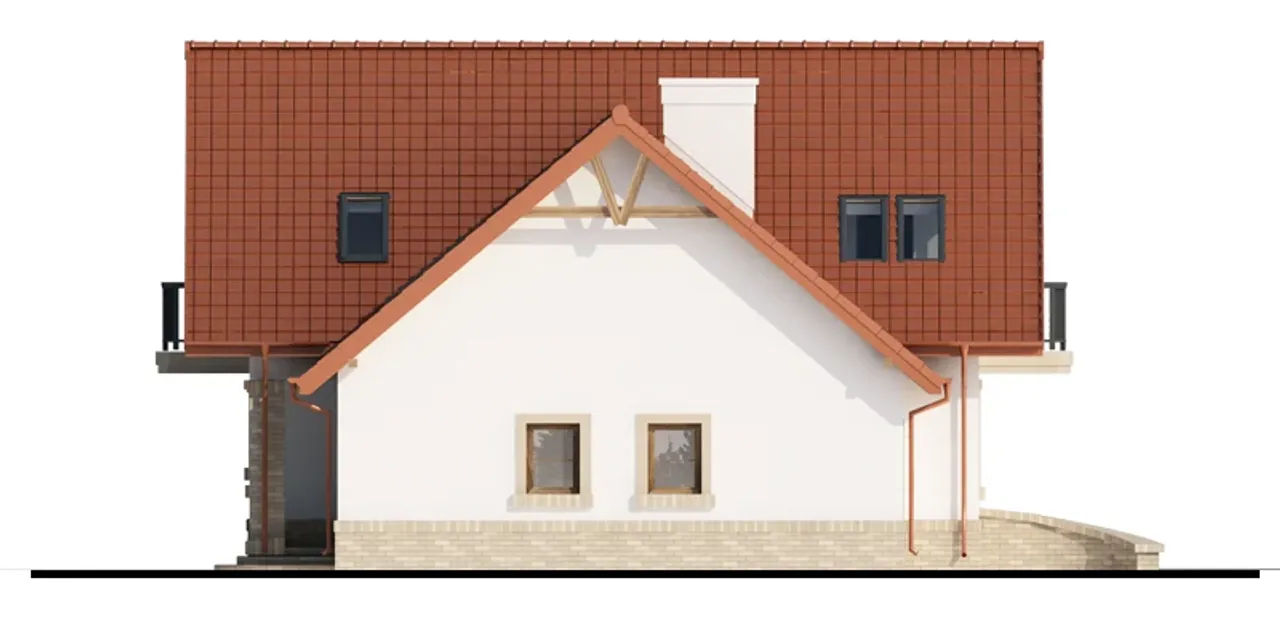

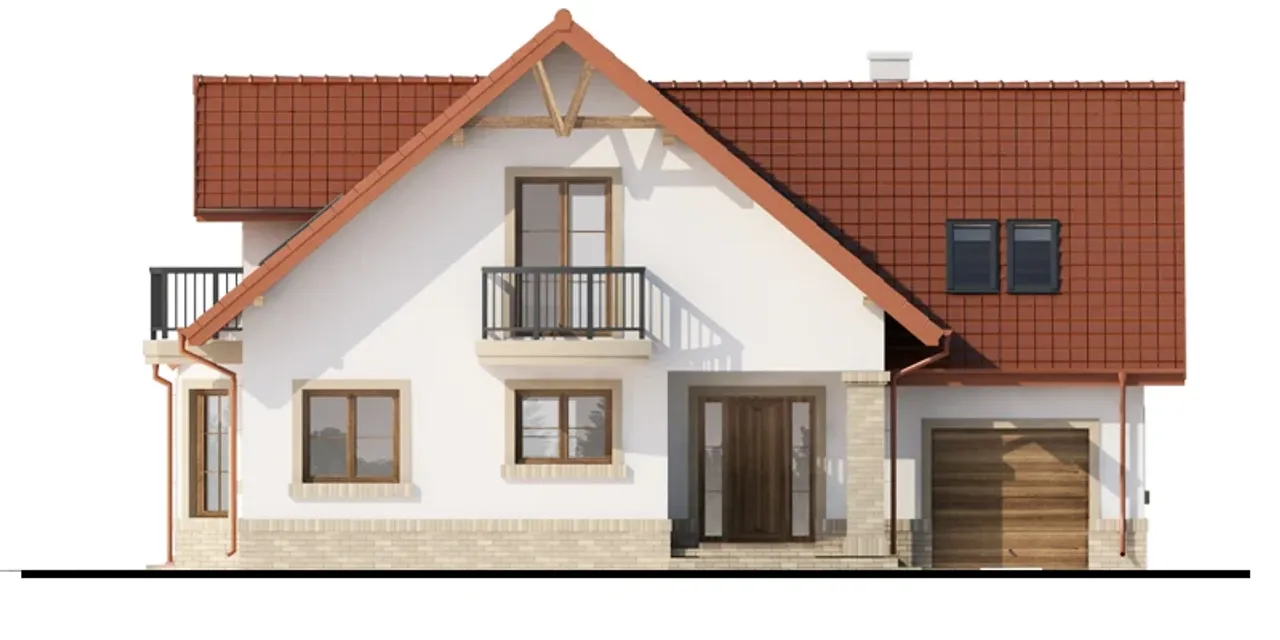

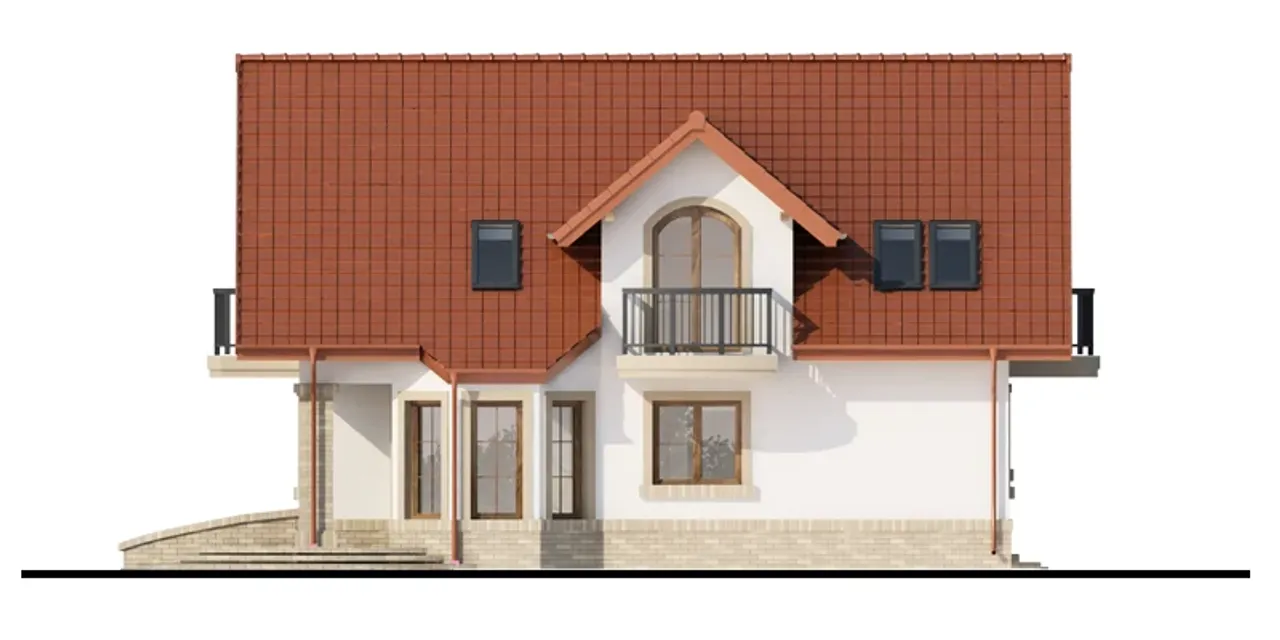

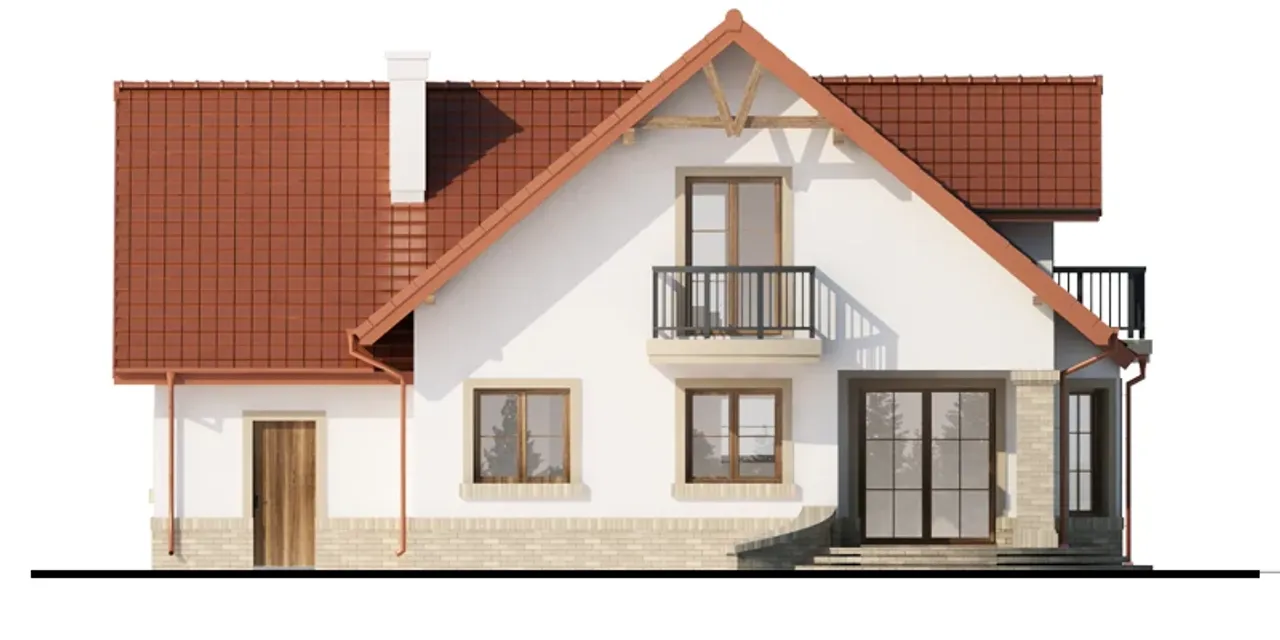

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

2700 zł

Rzuty gotowego projektu domu ITAMON

1. Wiatrołap	5,94 m²
2. Hall	9,27 m²
3. Pokój	9,00 m²
4. Kuchnia	9,75 m²
5. Jadalnia	11,12 m²
6. Salon	24,99 m²
7. Spiżarnia	2,27 m²
8. Pom. gosp.	6,23 m²
9. łazienka	4,10 m²
10. Pom. gosp.	2,84 m²
11. Garaż	20,93 m²

1. Powierzchnia	63,99 m²
2. Hall	6,03 (6,28) m²
3. łazienka	8,26 (13,03) m²
4. Pokój	14,64 (19,15) m²
5. Pokój	13,04 (16,73) m²
6. Pokój	17,97 (22,84) m²
7. Garderoba	4,05 (6,58) m²
8. Strych	17,04 (28,14) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: ITAMON

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu ITAMON

Parametry Techniczne gotowego projektu domu ITAMON

Ilość pokoi 5

Pow. użytkowa 143.27 m²

Powierzchnia zabudowy 144.72 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 22.33 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Piwnica bez podpiwniczenia

Funkcje dodatkowe ze strychem

Kubatura 633.12 m³

Rodzaj dachu dwuspadowy

Powierzchnia dachu 238.58 m²

Przechowywanie w kuchni spiżarnia

Długość działki 19.55 m

Wysokość budynku 8.31 m

Styl budynku tradycyjny

Liczba łazieniek 2

Kominek kominek w projekcie

Szerokość budynku 14.33 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 40 °

Kalenica prostopadła do drogi

Długość budynku 11.43 m

Rodzaj garażu przyklejony

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 144.72 m²

Garaż 1 stanowisko

Szerokość działki 22.33 m

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe ze strychem

Rodzaj dachu dwuspadowy

Przechowywanie w kuchni spiżarnia

Wysokość budynku 8.31 m

Liczba łazieniek 2

Szerokość budynku 14.33 m

Kąt nachylenia dachu 40 °

Długość budynku 11.43 m

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 143.27 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Piwnica bez podpiwniczenia

Kubatura 633.12 m³

Powierzchnia dachu 238.58 m²

Długość działki 19.55 m

Styl budynku tradycyjny

Kominek kominek w projekcie

Kotłownia duża kotłownia

Kalenica prostopadła do drogi

Rodzaj garażu przyklejony

Nasze prawdziwe opinie z Google

Opis projektu domu ITAMON

Projekt domu Itamon to parterowy dom z poddaszem pokryty dachem dwuspadowym. Budynek posiada tradycyjną formę od strony frontowej znajduj się zadaszone drzwi wejściowe oraz wjazd do garażu jednostanowiskowego z wydzielonym miejscem na pomieszczenie gospodarcze. W projekcie domu Itamon charakterystyczną cechą jest wykusz umieszczony przy częściowo zadaszonym tarasie. Trzy pokoje na poddaszu mają dostęp do oddzielnych balkonów, salon oraz jadalnia zostały dobrze doświetlone, poprzez zastosowanie dużych przeszkleń.

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego (odm. 600) – 24 cm + styropian TERMO ORGANIKA typ Fasada 12 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego (odm. 600) – 24 cm (działowe – 12 cm) + działowe z płyty G-K na ruszcie (poddasze).; Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 14 i 24 cm.; Elewacje: tynk – System Platinum firmy TERMO ORGANIKA.; Pokrycie dachu: dachówka cementowa EURONIT.; Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym.; Schody wewnętrzne: żelbetowe monolityczne płytowo-spocznikowe.; Ogrzewanie: kocioł gazowy kondensacyjny, dodatkowe źródło ciepła – kominek z płasczem wodnym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
