Gotowy projekt domu Iryda Nano Duo

ID: 34110
2876 2025-04-08
TANIEJ 350 zł do 04.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
2876 zł
(3226 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 2876 zł
2876 2025-04-08
  • Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

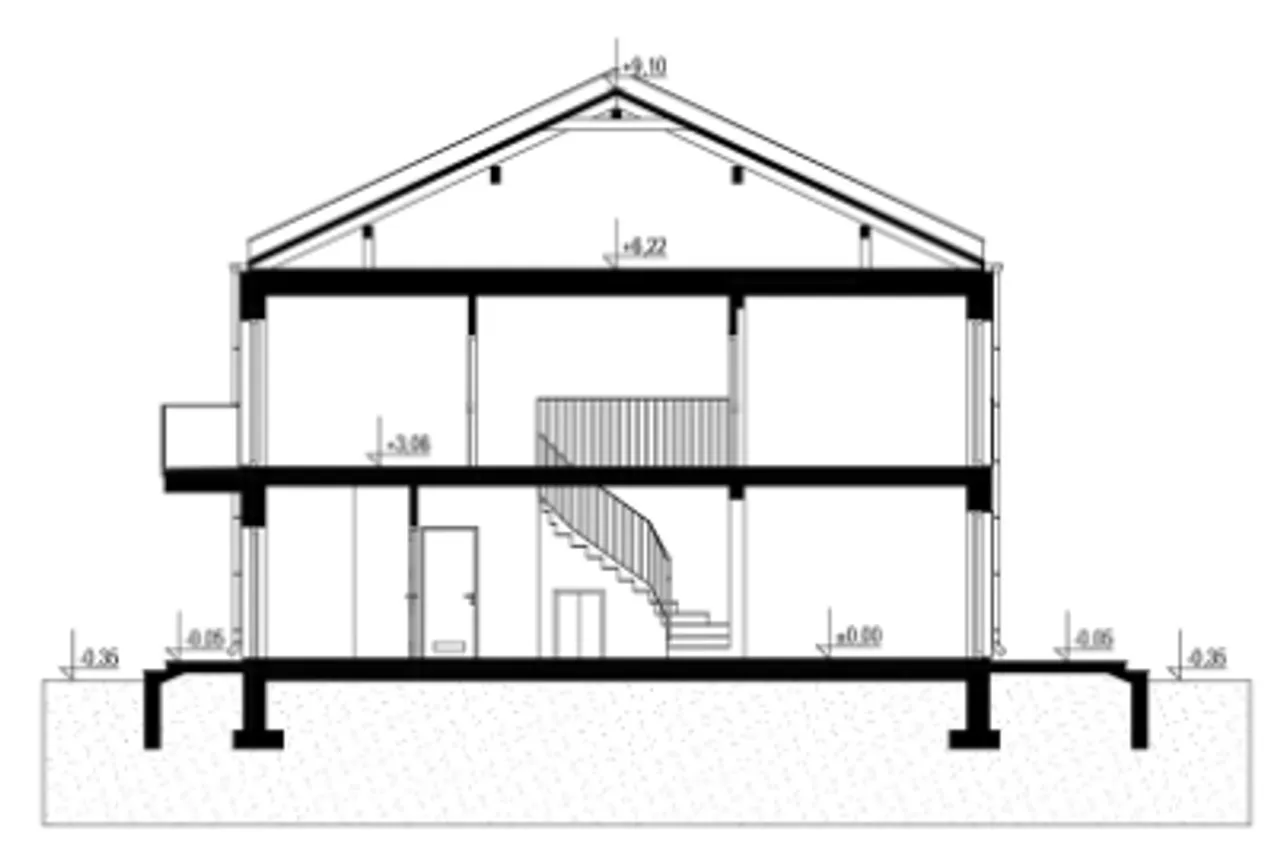

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

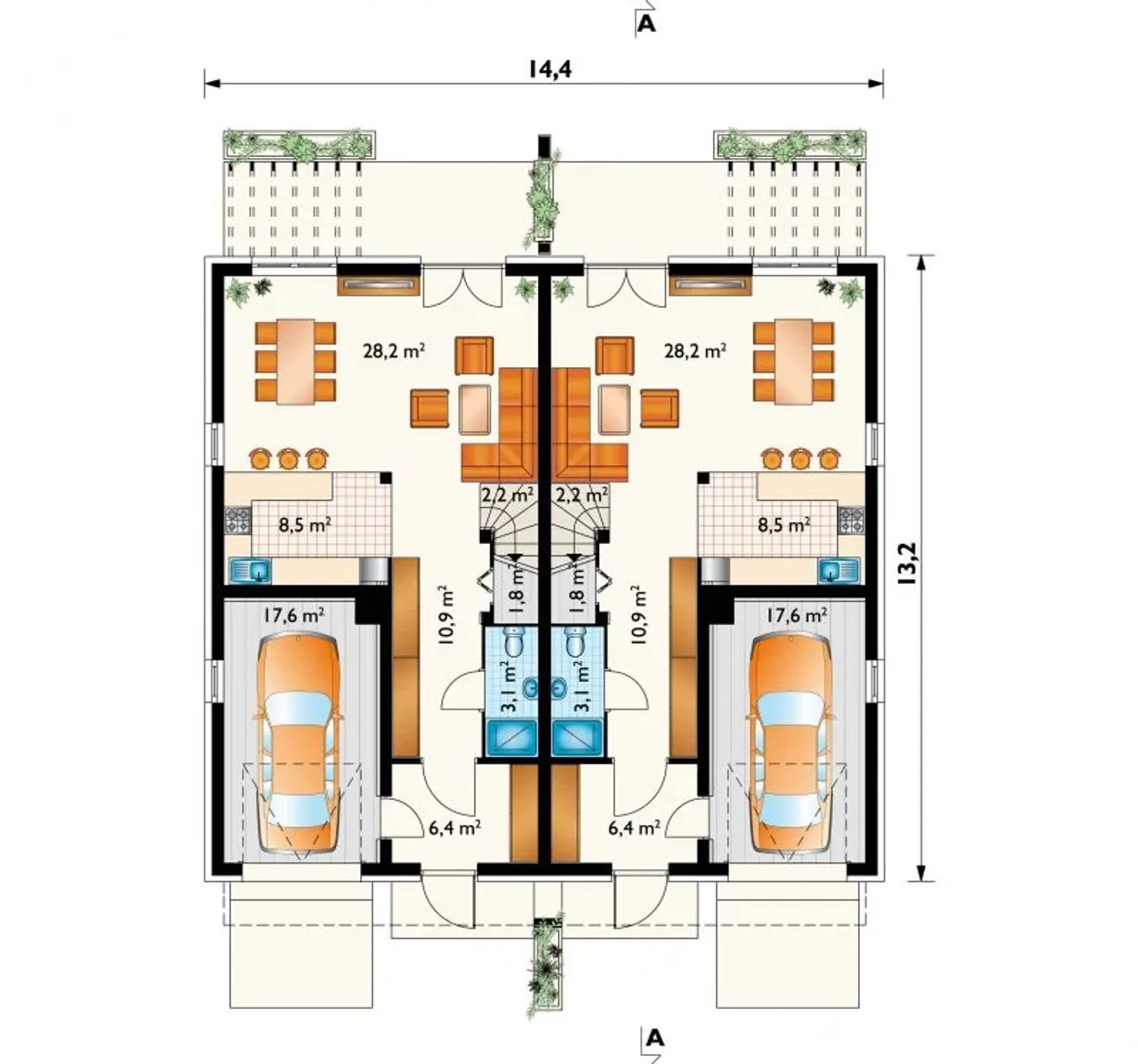

Rzuty gotowego projektu domu Iryda Nano Duo

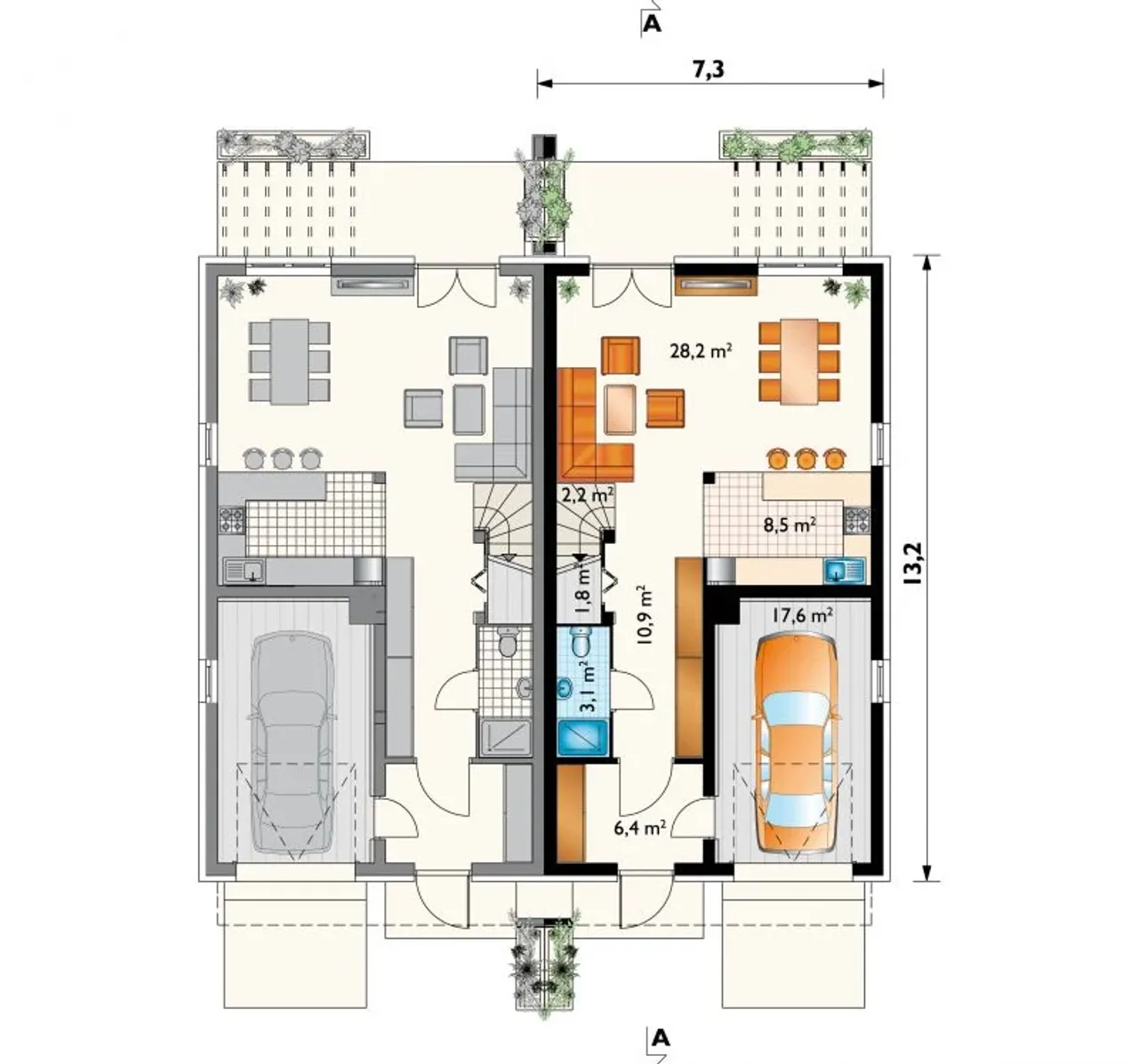

Iryda Nano Duo
1. Pokój dzienny 21,72 m²
2. Kuchnia 8,46 m²
3. Hol 6,65 m²
4. łazienka 3,17 m²
5. Wiatrołap 4,55 m²
6. Schody 2,00 m²
7. Schowek 1,60 m²
8. Garaż 17,50 m²

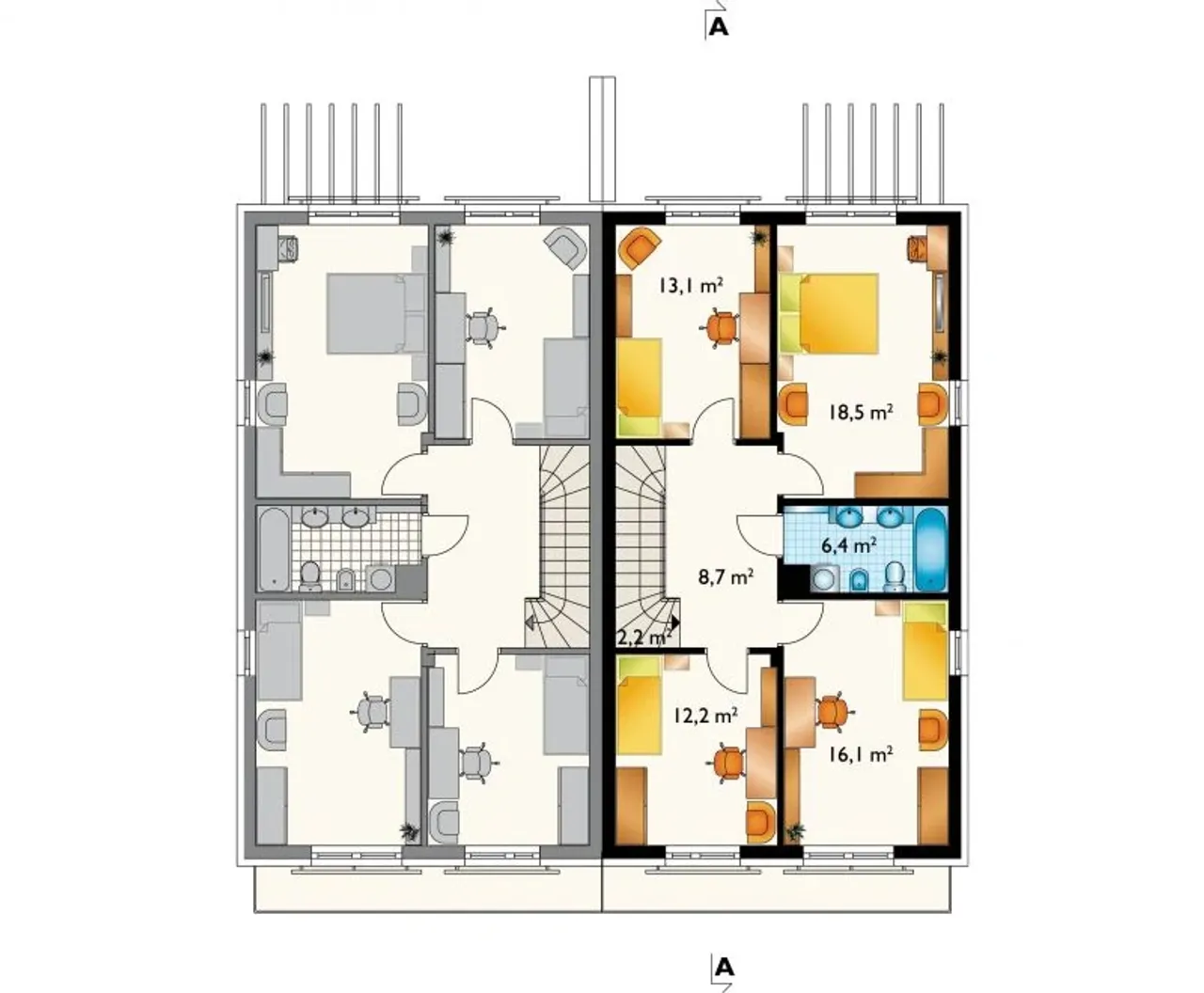

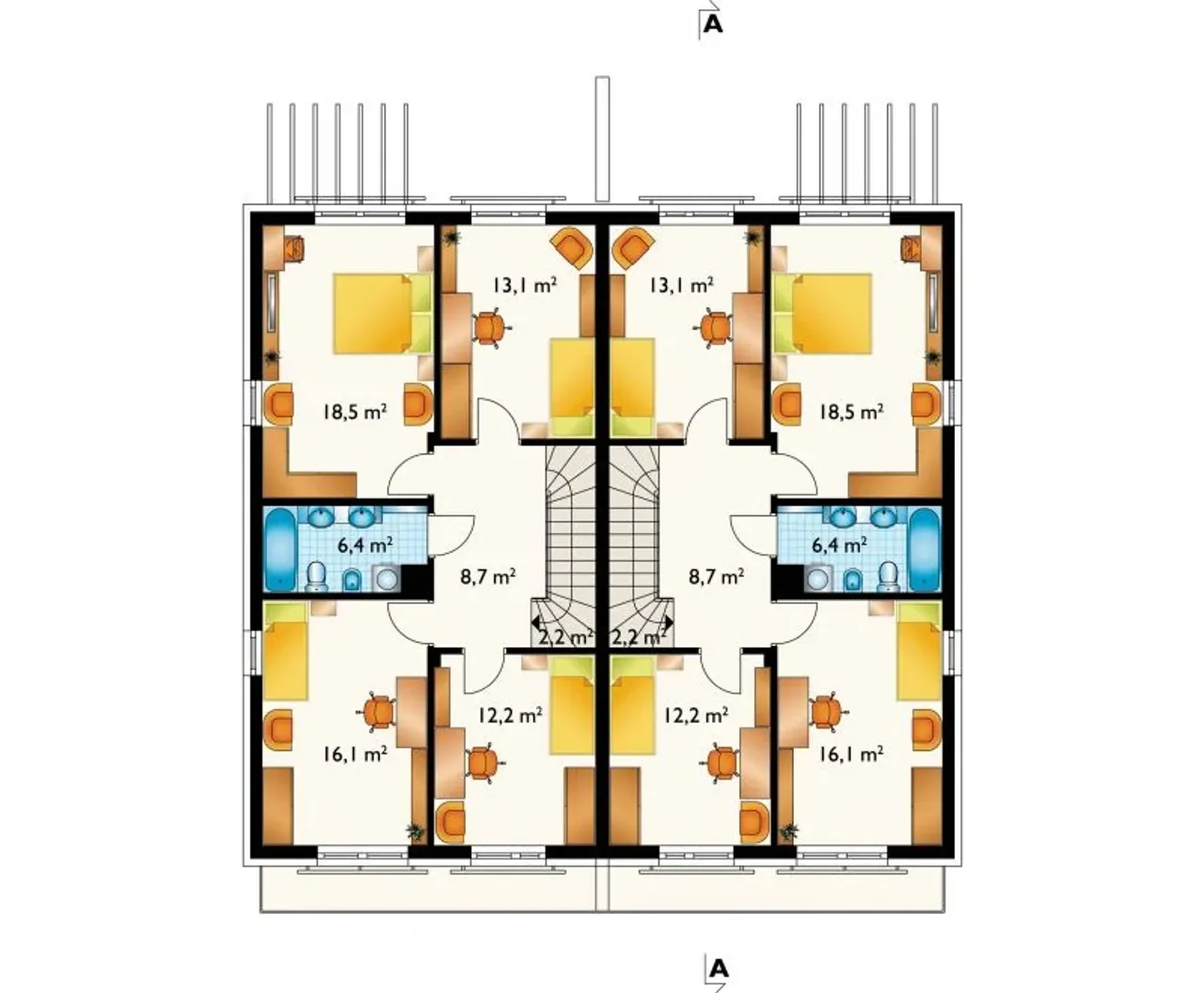

Iryda Nano Duo
1. Pokój 13,01 m²
2. Pokój 9,32 m²
3. Pokój 14,33 m²
4. Pokój 10,52 m²
5. łazienka 5,58 m²
6. Przedpokój 6,87 m²
7. Schody 2,50 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Iryda Nano Duo

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Iryda Nano Duo

Parametry Techniczne gotowego projektu domu Iryda Nano Duo

Pow. użytkowa 104.18 m²
Ilość pokoi 5
Powierzchnia zabudowy 87.63 m²
Kondygnacje piętrowy
Garaż 1 stanowisko
Technologia murowany

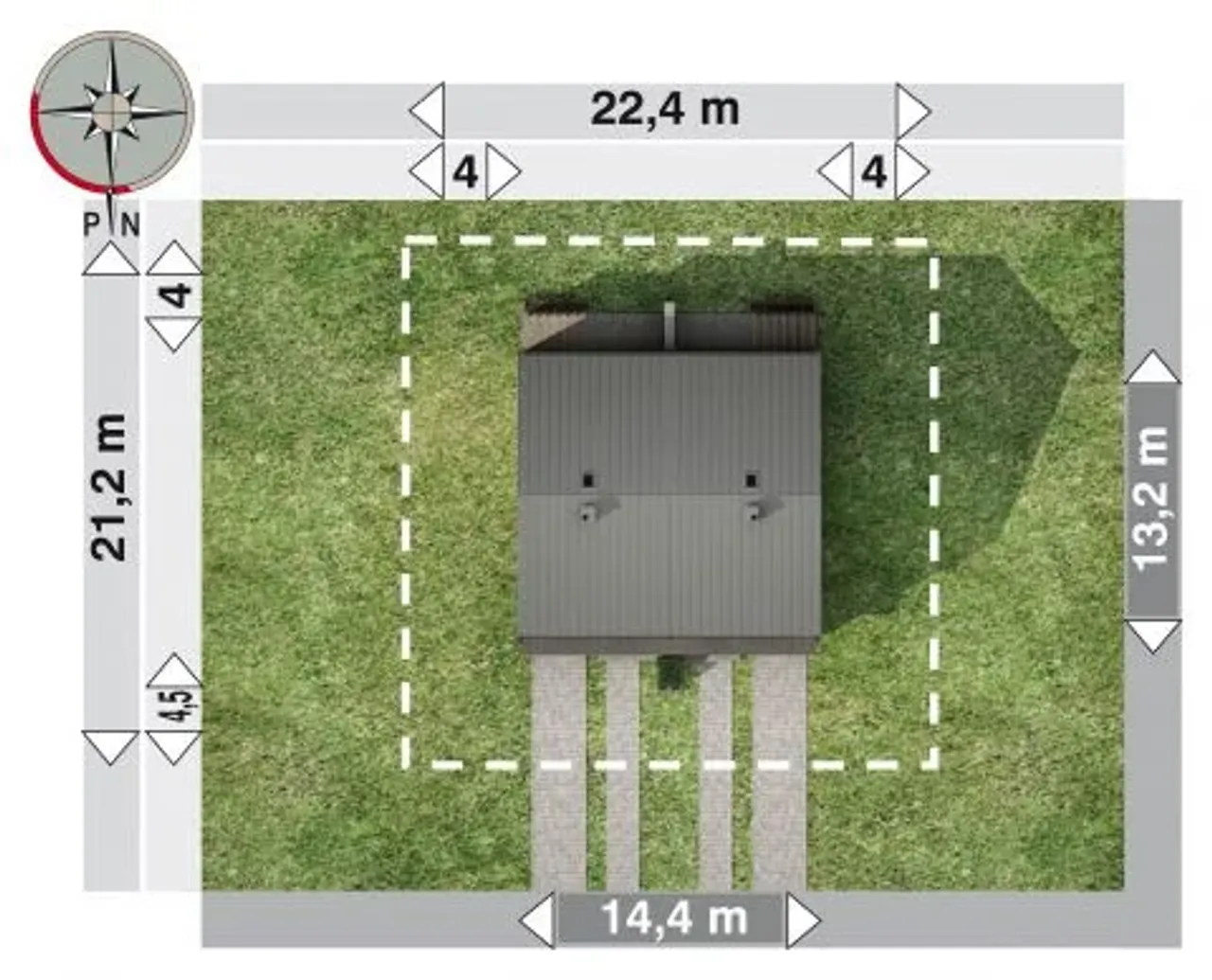

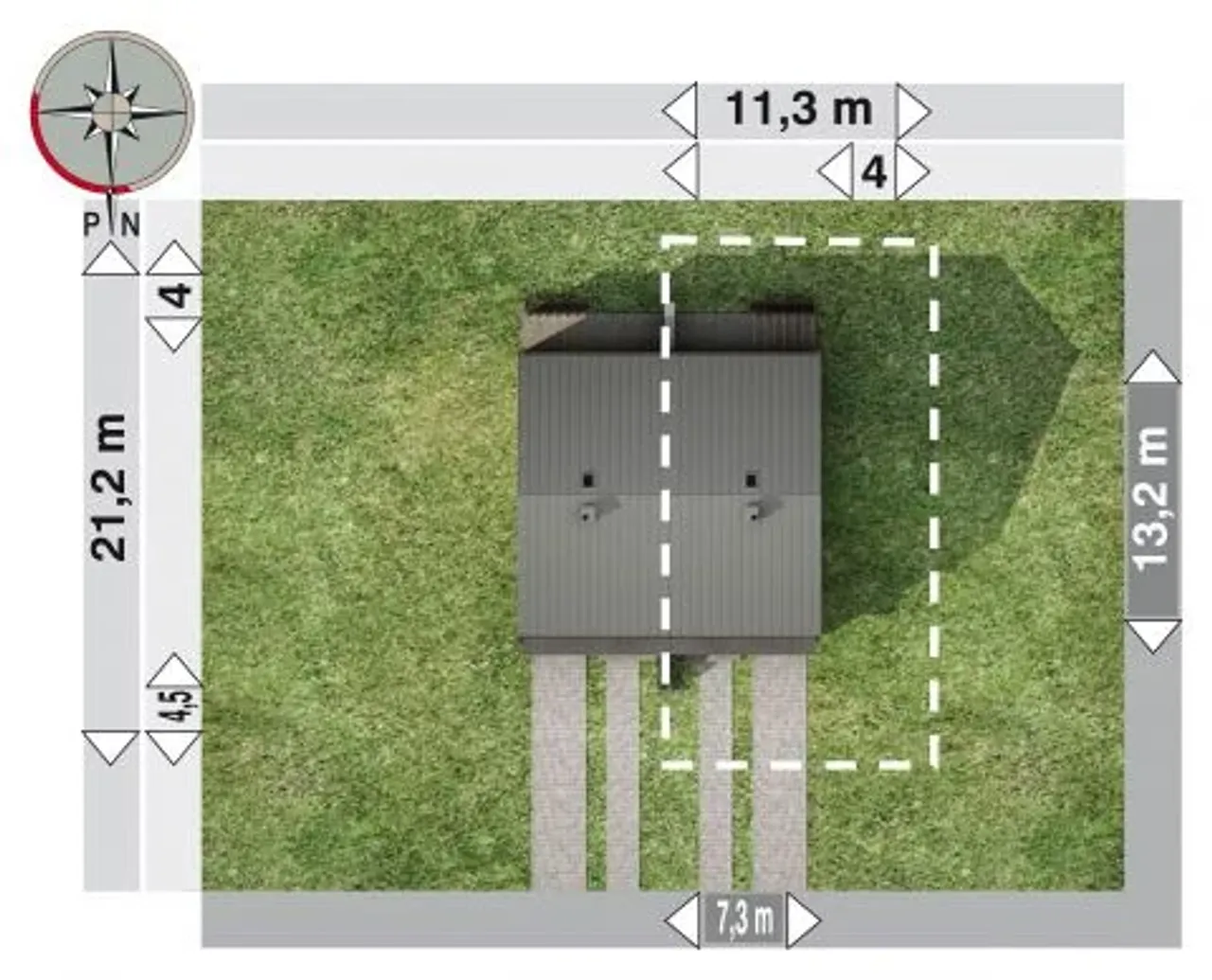

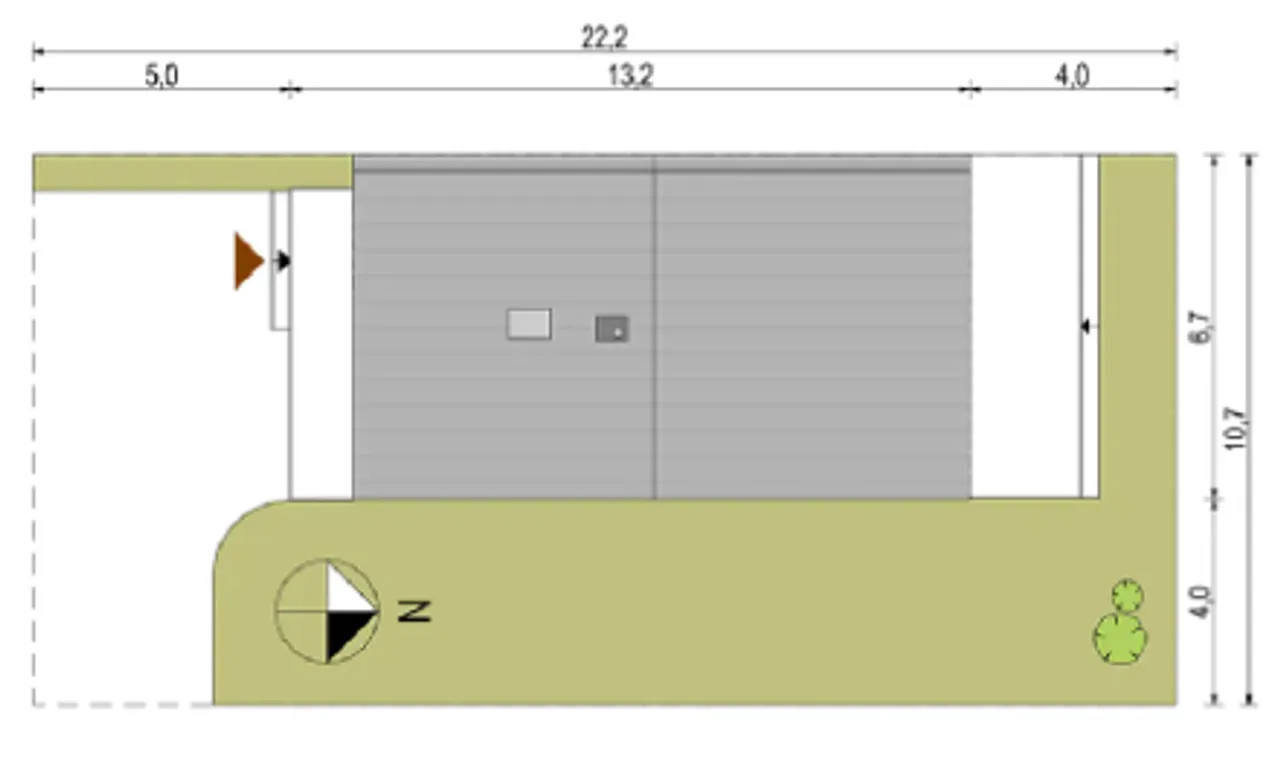

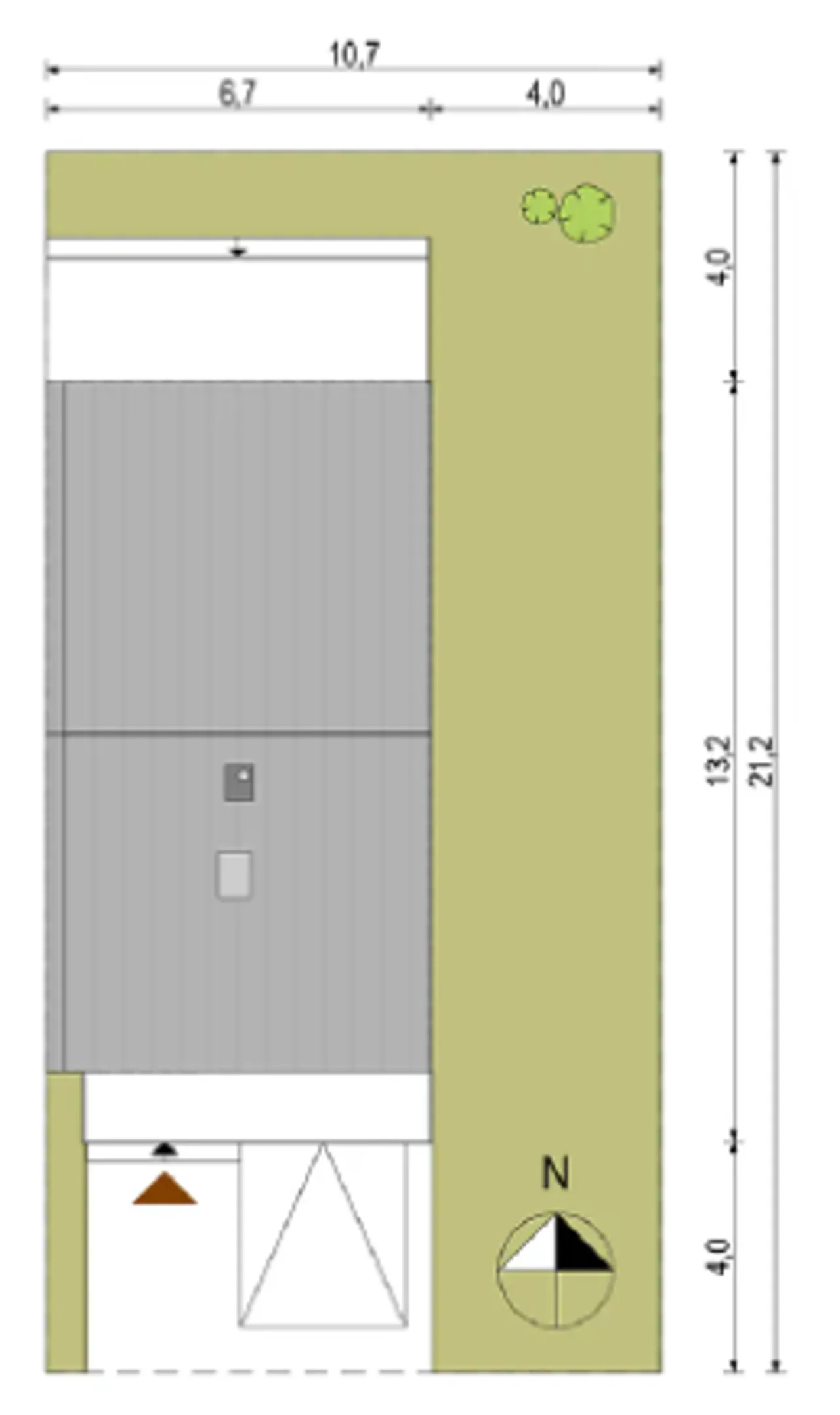

Szerokość działki 10.7 m
Obiekt dom
Typ domu bliźniak i dwurodzinny
Szerokość budynku 6.7 m
Kominek kominek opcjonalnie
Kąt nachylenia dachu 25 °
Długość budynku 13.2 m
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Kubatura 625.84 m³
Powierzchnia dachu 82.26 m²
Długość działki 22.2 m
Wysokość budynku 9.45 m
Kalenica równoległa do drogi
Styl budynku nowoczesny
Liczba łazieniek 2
Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Iryda Nano Duo

Wersja technologiczna: murowana – beton komórkowy.; Izolacja termiczna ścian zewnętrznych: Termo Organika TERMONIUM FASADA / alternatywnie termPIR ETX.; Strop: zelbetowy monolityczny.; Typ schodów: płytowe żelbetowe.; Konstrukcja dachu: drewniana krokwiowo płatwiowa.; Pokrycie dachowe: blacha na rąbek stojący.; Typ ogrzewania: Kocioł na gaz.; Możliwość adaptacji do paliwa stałego: Tak.; Dostępna wersja z paliwem gazowym: Tak.; Ściany zewnętrzne: 24 cm beton komórkowy Solbet Optimal.; Ściany wewnętrzne: 24 cm beton komórkowy Solbet Optimal.; Ściany wewnętrzne działowe: 12 cm beton komórkowy Solbet One.; Wentylacja: mechaniczna Thessla Green.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Iryda Nano Duo

Stan surowy zamknięty 197000 zł
powierzchnia
Stan deweloperski 261500 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Iryda Nano Duo

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Iryda Nano Duo

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



Wersje gotowego projektu domu Iryda Nano Duo

TANIEJ O 350 zł
4490 zł 4140 zł

Iryda Duo

powierzchnia 131 m²
technologia murowany
stanowisk w garażu 1 stanowisko
kondygnacja piętrowy
Zobacz projekt
TANIEJ O 350 zł
6944 zł 6594 zł

Iryda Duolit

powierzchnia 261.9 m²
technologia murowany
stanowisk w garażu 1 stanowisko
kondygnacja piętrowy
Zobacz projekt

Komentarze / pytania do projektu domu Iryda Nano Duo

Anna

Projekt domu Iryda Nano Duo to ciekawa propozycja dla rodziny poszukującej nowoczesnego i funkcjonalnego rozwiązania. Dom wyróżnia się kompaktowym układem pomieszczeń, co sprzyja praktyczności i wygodzie użytkowania. Otwarta przestrzeń dzienna doskonale integruje kuchnię, jadalnię i salon, co sprzyja wspólnemu spędzaniu czasu. Dobrze doświetlone wnętrza dzięki dużym przeszkleniom tworzą przyjemną atmosferę. Dodatkowym atutem jest taras, który stanowi idealne miejsce do relaksu. Projekt uwzględnia także miejsce na parkowanie, co jest niezwykle wygodne w codziennym użytkowaniu.
