125.97 m²
parterowy+poddasze
bez garażu
z bali
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

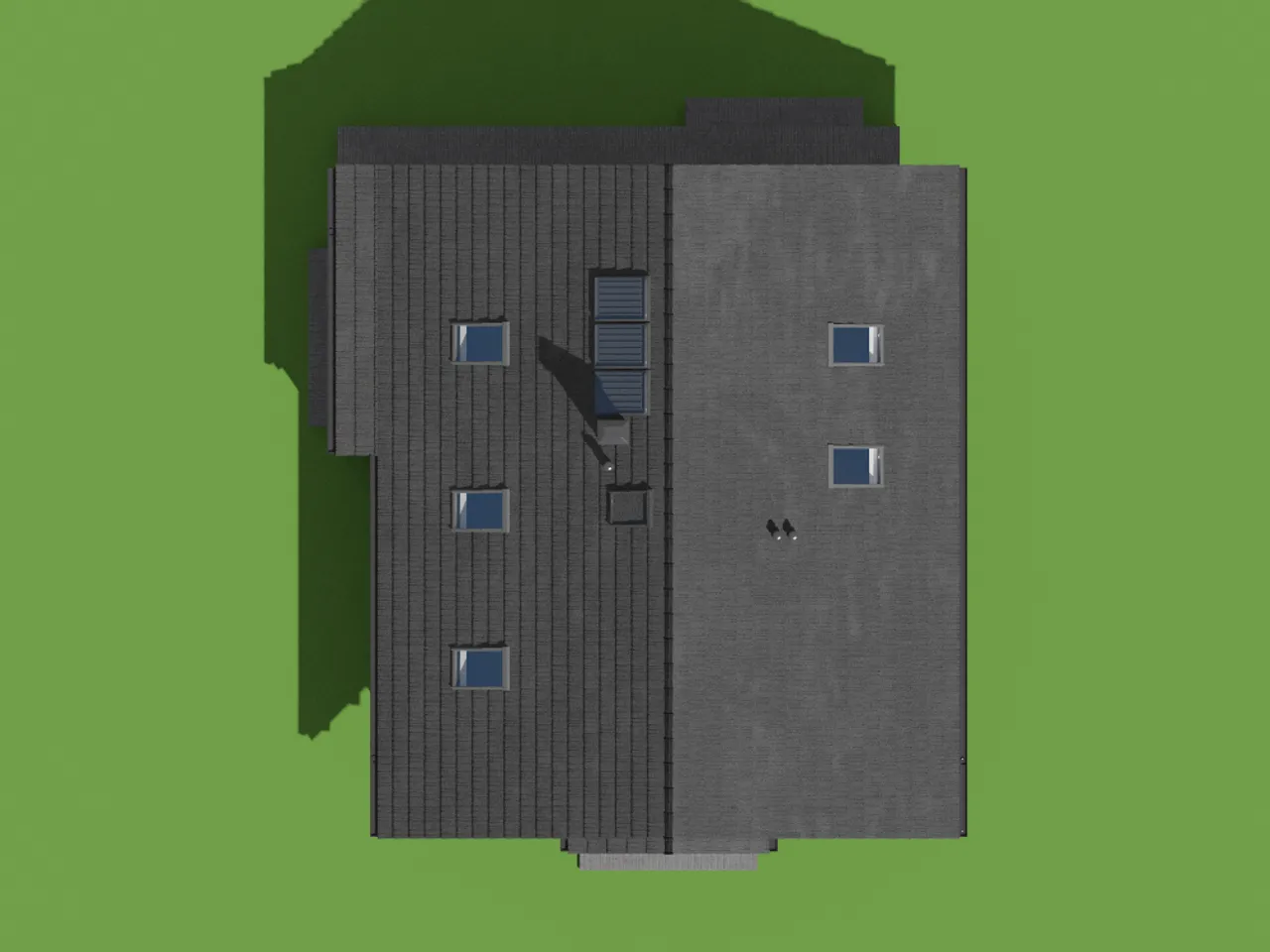

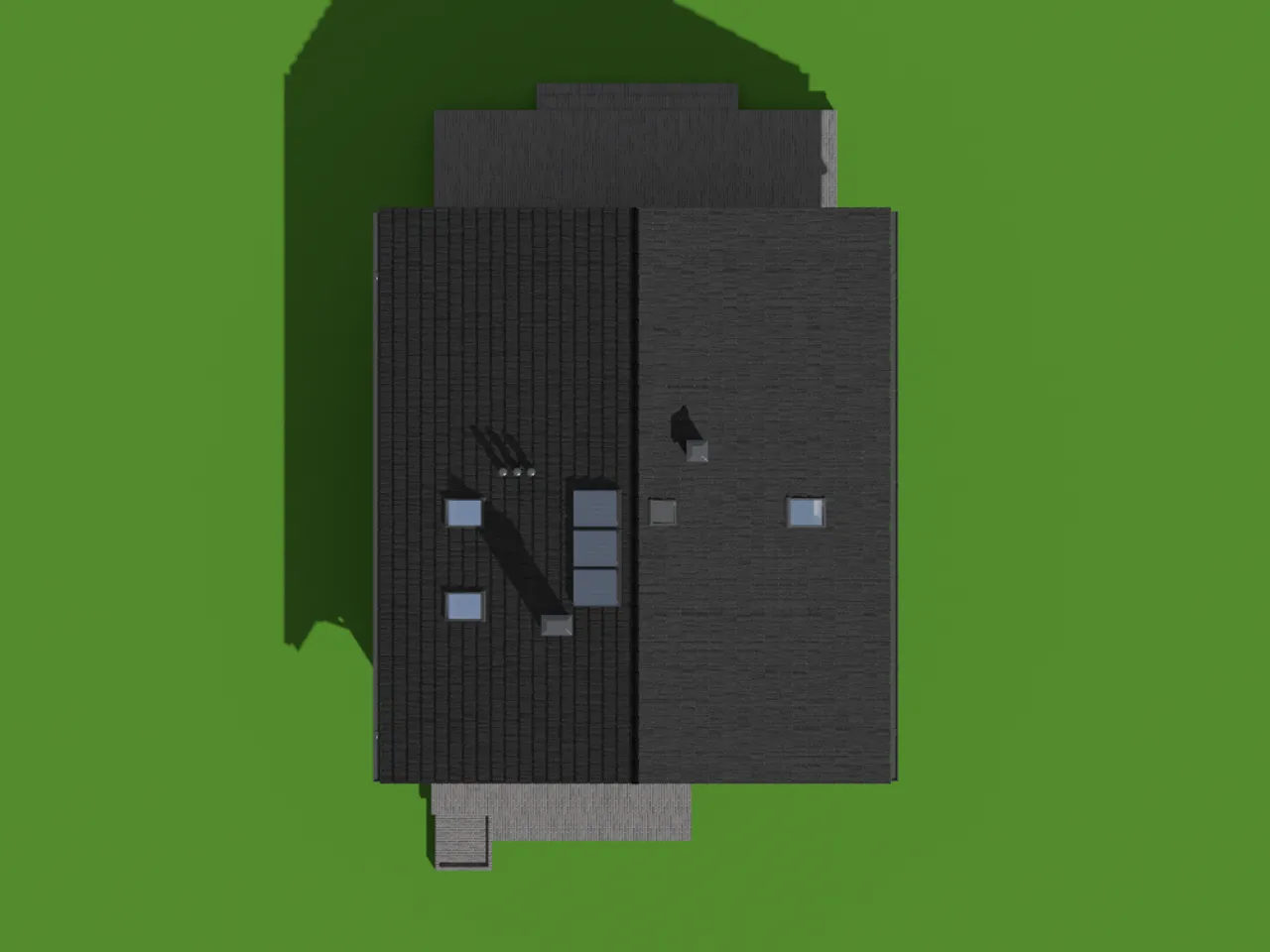

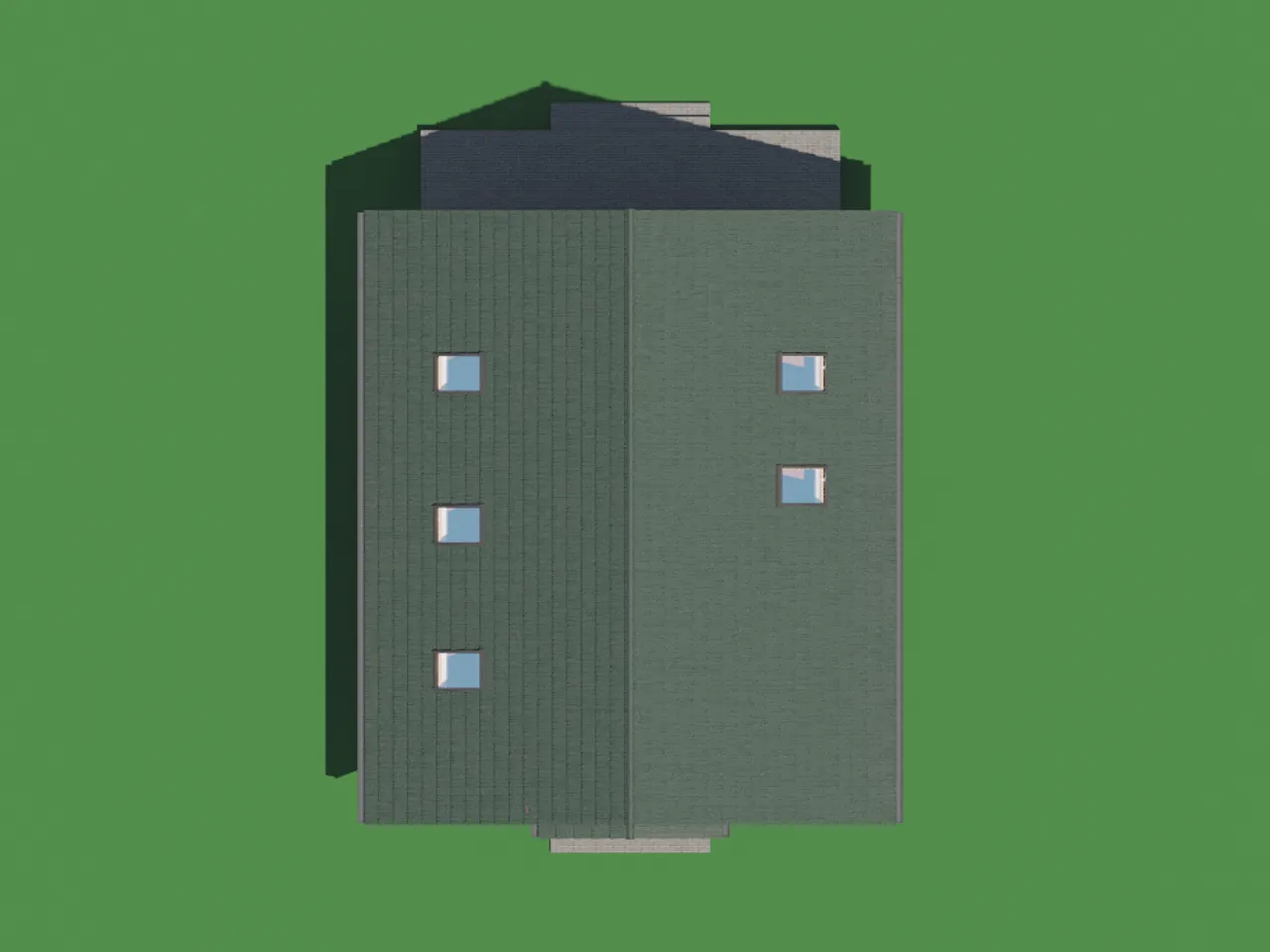

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

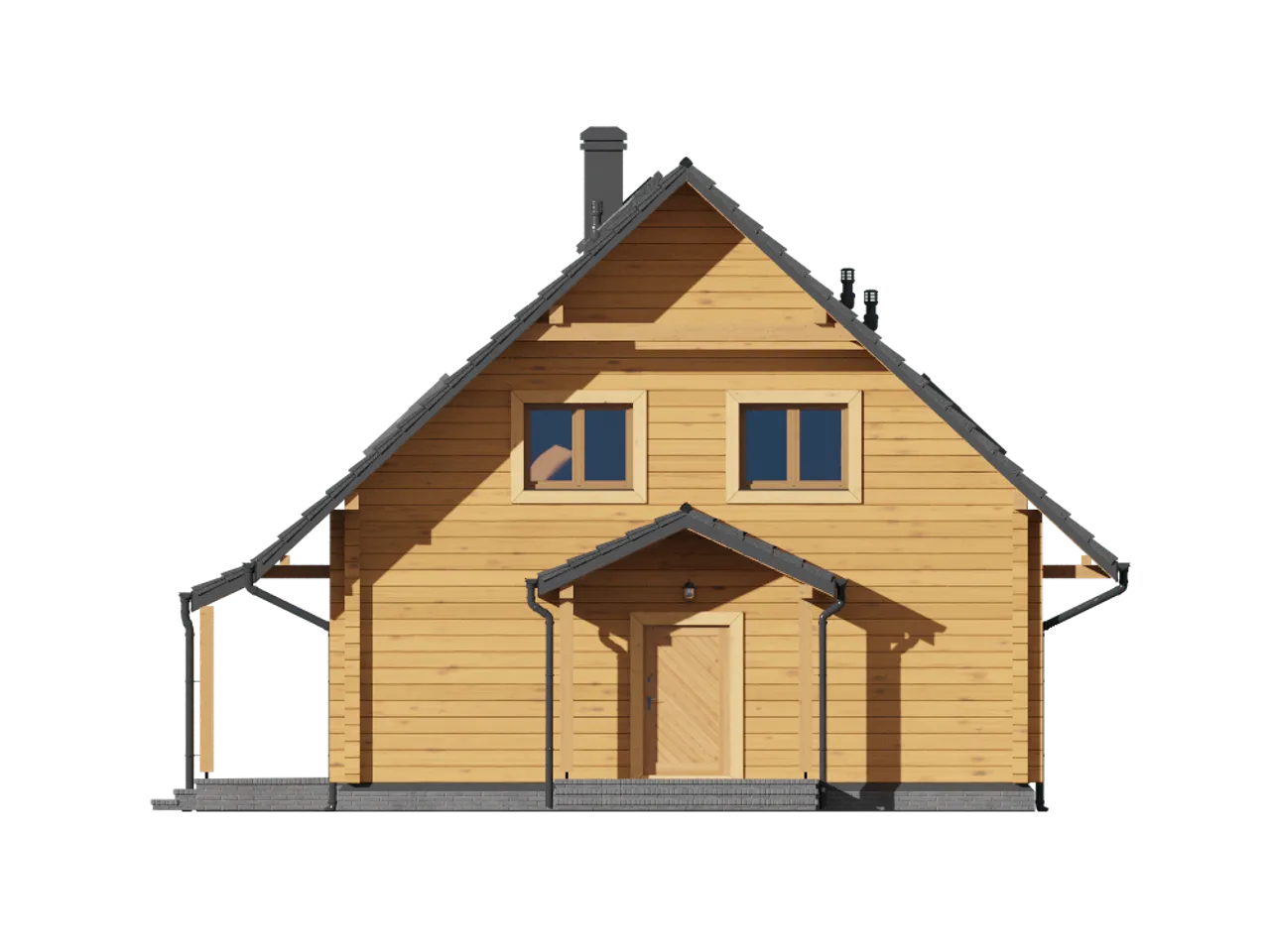

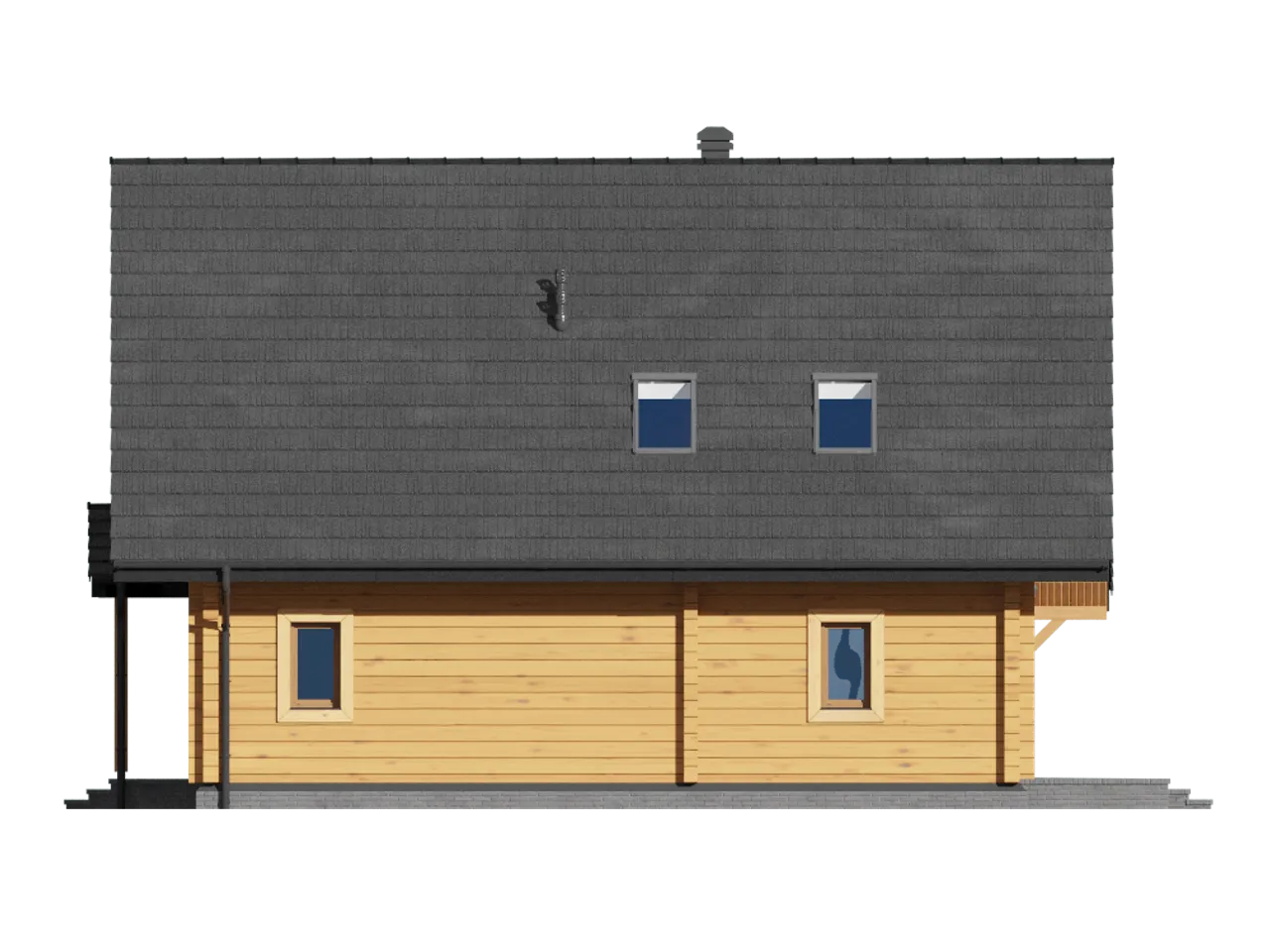

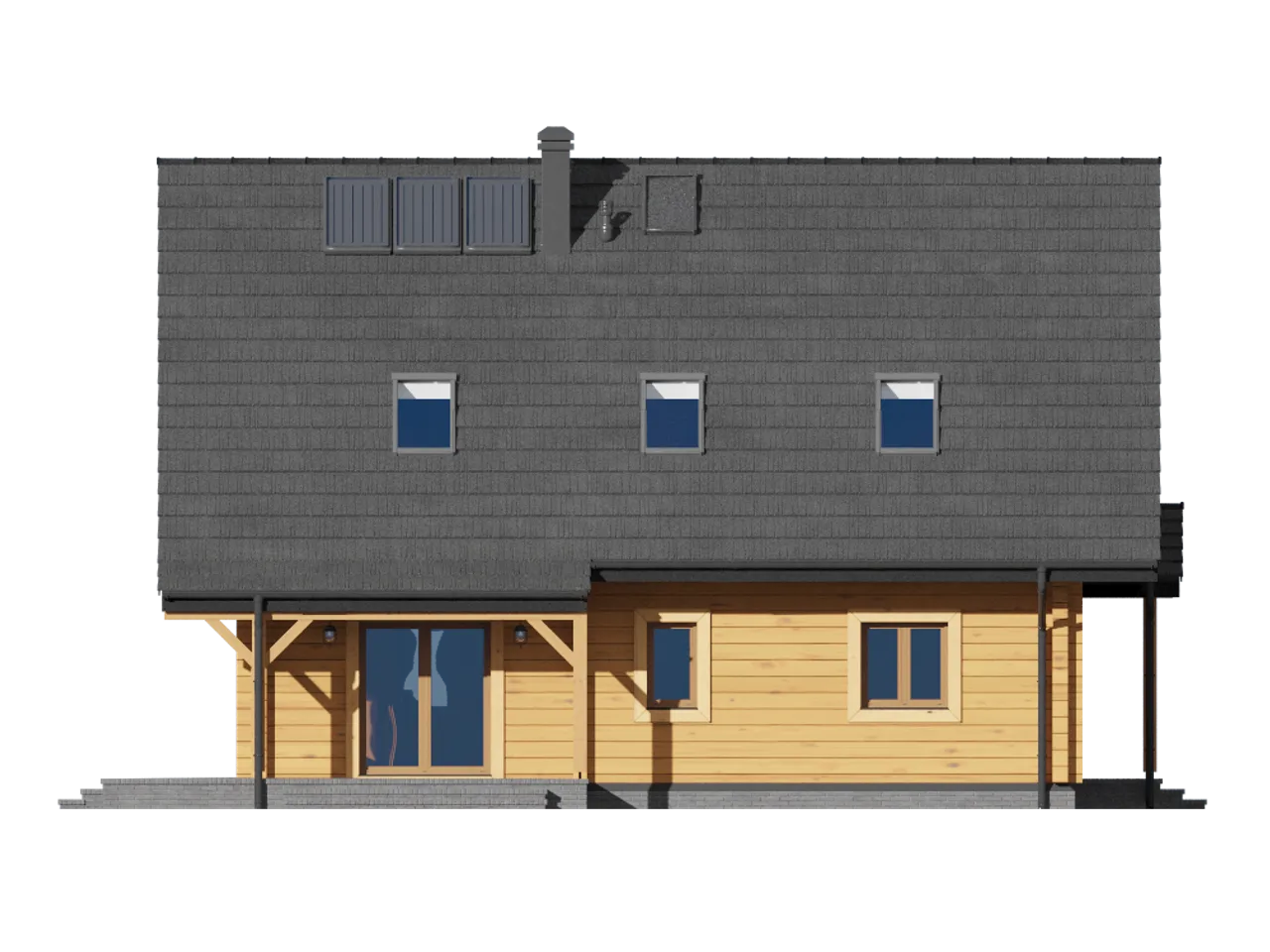

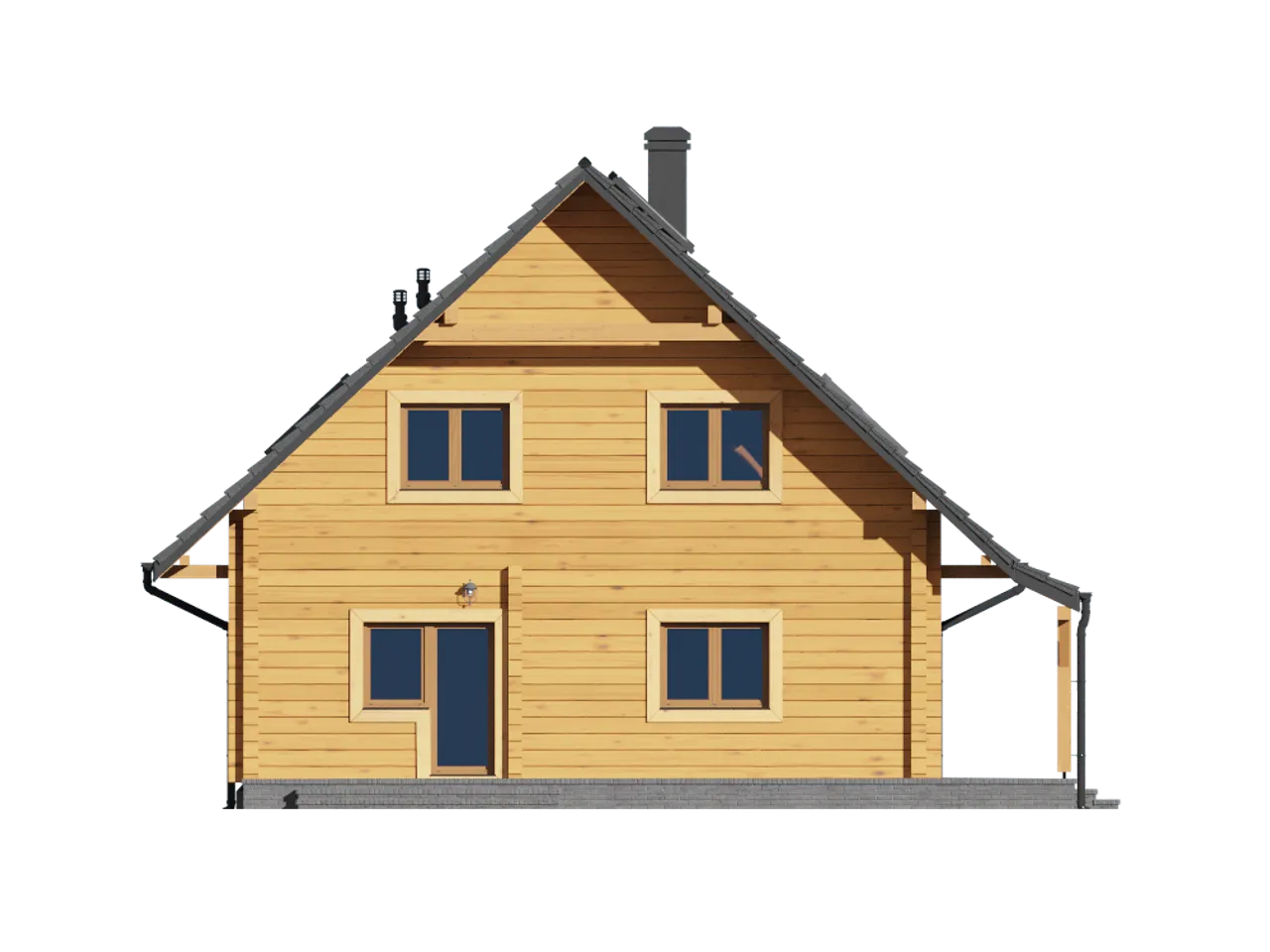

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

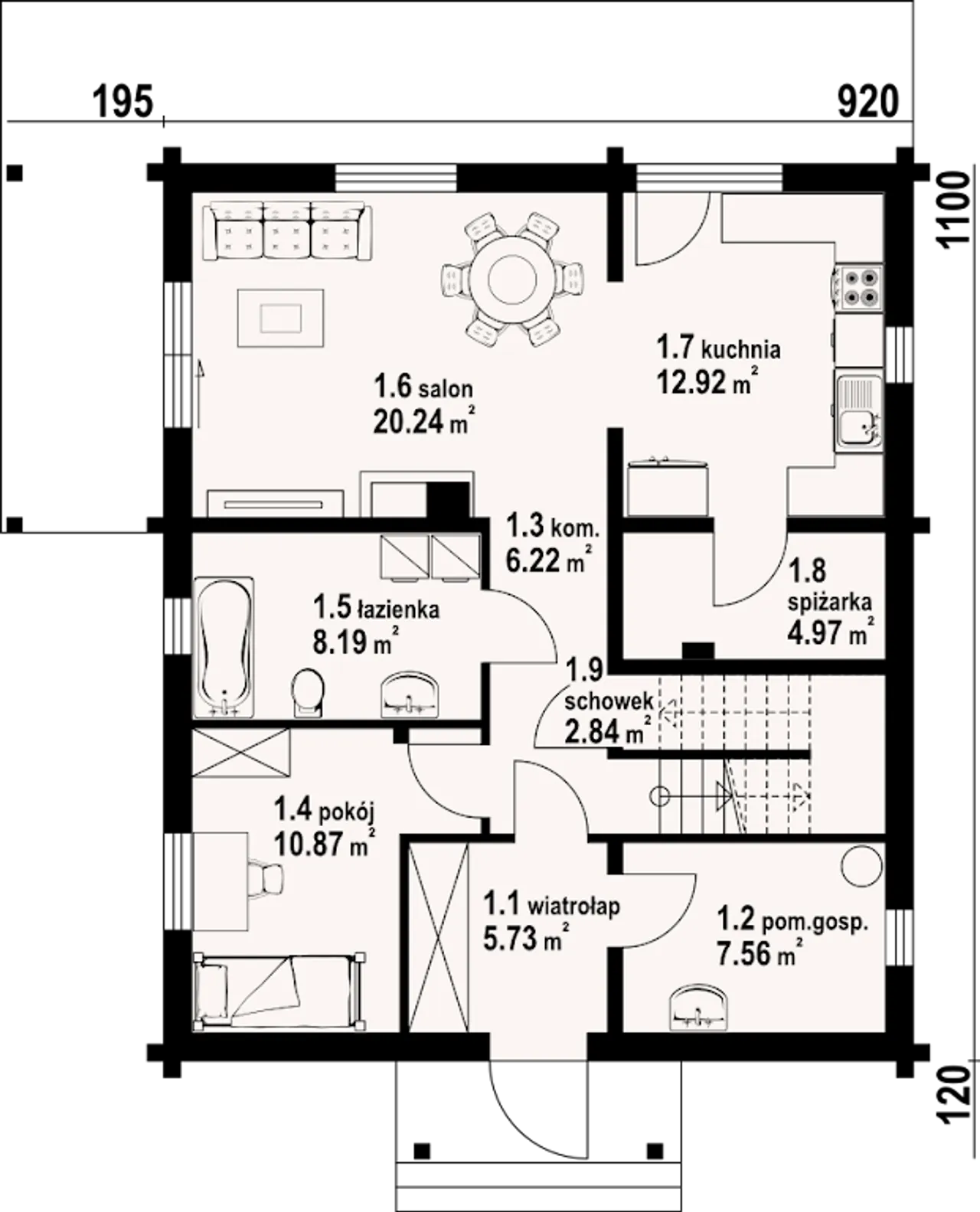

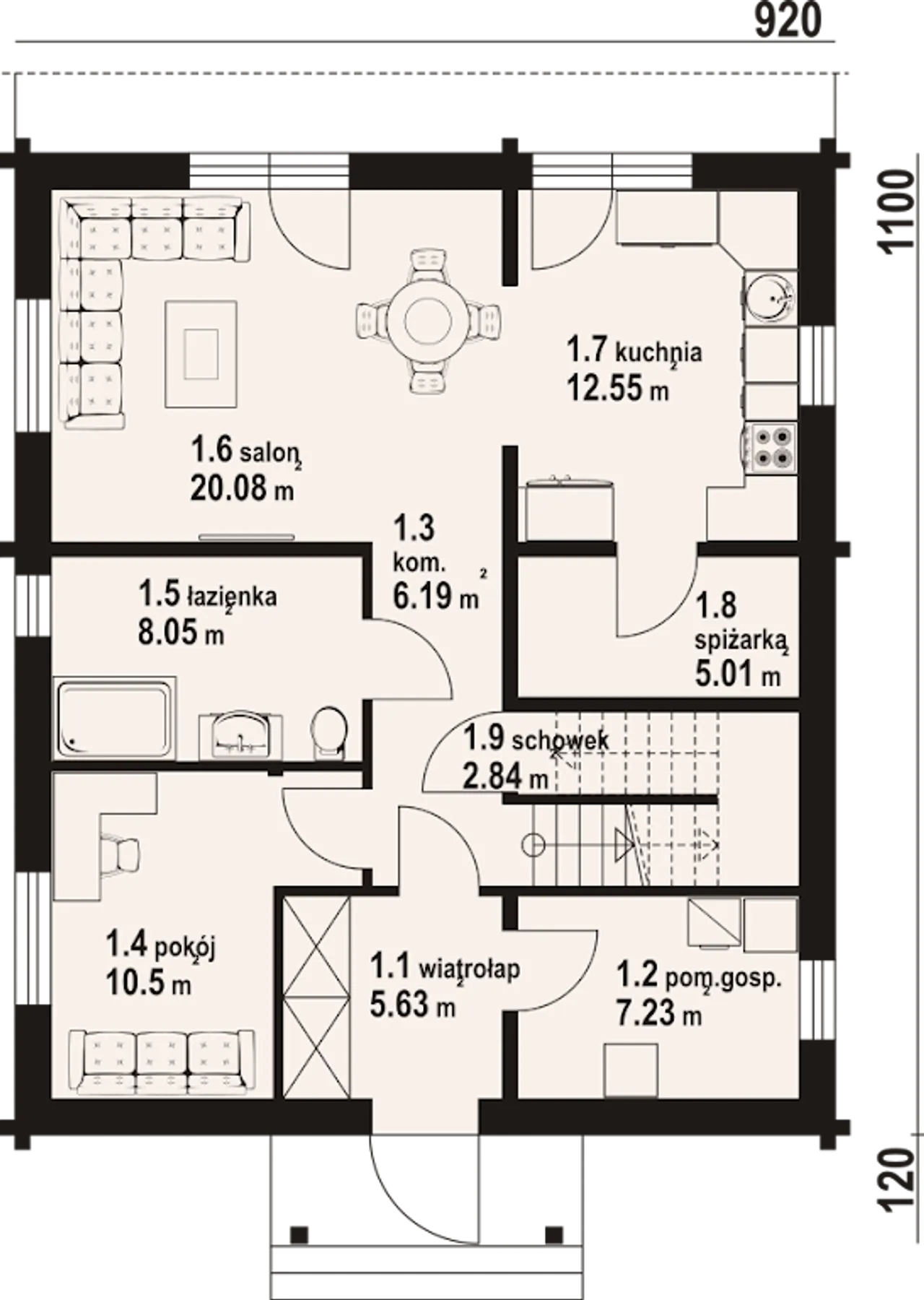

| 1. Wiatrołap | 5,73 m² |
| 2. Pom.gosp. | 7,56 m² |
| 3. Komunikacja | 6,22 m² |
| 4. Pokój | 10,87 m² |
| 5. łazienka | 8,19 m² |
| 6. Salon | 20,24 m² |
| 7. Kuchnia | 12,92 m² |
| 8. Spiżarka | 4,97 m² |
| 9. Schowek | 2,84 m² |

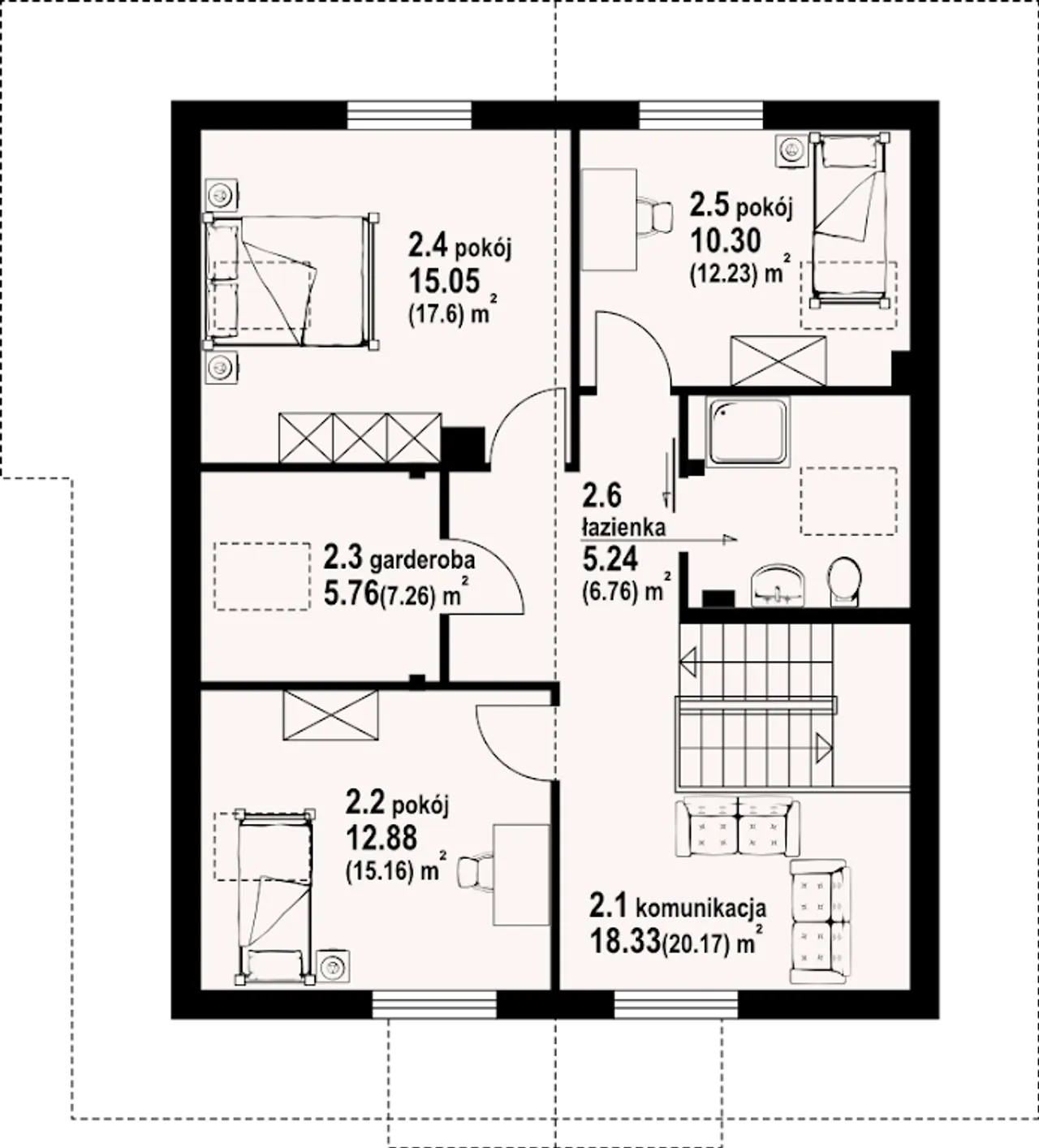

| 1. Komunikacja | 18,33 (20,17) m² |
| 2. Pokój | 12,88 (15,16) m² |
| 3. Garderoba | 5,76 (7,26) m² |
| 4. Pokój | 15,05 (17,60) m² |
| 5. Pokój | 10,30 (12,23) m² |
| 6. łazienka | 5,24 (6,76) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Grochowice 7dw
| Ilość pokoi 5 |
| Pow. użytkowa 125.97 m² |
| Powierzchnia zabudowy 147.1 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia z bali |
| Szerokość działki 19.2 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Ogrzewanie elektryczne |
| Liczba łazieniek 2 |
| Ep 69 |
| Przechowywanie w kuchni spiżarnia |
| Kominek kominek w projekcie |
| Szerokość budynku 9.2 m |
| Bryła budynku prosta bryła |
| Taras z tarasem |
| Długość budynku 11 m |
| Styl budynku tradycyjny |
| Piwnica bez podpiwniczenia |
| Kąt nachylenia dachu 43 ° |
| Strop drewniany |
| Kubatura 525 m³ |
| Kalenica prostopadła do drogi |
| Powierzchnia dachu 227 m² |
| Długość działki 18.15 m |
| Wysokość budynku 8.97 m |
| Rodzaj dachu dwuspadowy |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 147.1 m² |
| Garaż bez garażu |
| Szerokość działki 19.2 m |
| Typ domu jednorodzinny całoroczny |
| Liczba łazieniek 2 |
| Przechowywanie w kuchni spiżarnia |
| Szerokość budynku 9.2 m |
| Taras z tarasem |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 43 ° |
| Kubatura 525 m³ |
| Powierzchnia dachu 227 m² |
| Wysokość budynku 8.97 m |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Pow. użytkowa 125.97 m² |
| Kondygnacje parterowy+poddasze |
| Technologia z bali |
| Obiekt dom |
| Ogrzewanie elektryczne |
| Ep 69 |
| Kominek kominek w projekcie |
| Bryła budynku prosta bryła |
| Długość budynku 11 m |
| Piwnica bez podpiwniczenia |
| Strop drewniany |
| Kalenica prostopadła do drogi |
| Długość działki 18.15 m |
| Rodzaj dachu dwuspadowy |
elektryczne
Odkryj ponadczasowy projekt domu jednorodzinnego, który zachwyca prostą bryłą i organiczną technologią z bali. Grochowice 7dw to całoroczny dom, który łączy klasyczną stylistykę z innowacyjnymi rozwiązaniami technicznymi. Idealny wybór dla rodzin ceniących naturalne materiały budowlane oraz stylową prostotę.
Ten funkcjonalny dom parterowy z poddaszem zaprojektowano z myślą o wygodzie domowników i optymalnym wykorzystaniu przestrzeni. Dzięki zastosowaniu ścian z płazów drewnianych, instalacji solarnej i nowoczesnych okien dachowych Fakro zyskujesz praktyczny i energooszczędny dom na lata.
Projekt domu jednorodzinnego Grochowice 7dw powstał w duchu tradycyjnej polskiej architektury. Prosta bryła, prostopadła kalenica względem drogi i naturalne materiały - to wyraz praktyczności oraz estetyki. Ściany zewnętrzne z bali z ociepleniem z wełny mineralnej i zewnętrzną deską zapewniają nie tylko znakomitą izolację, ale także wyjątkowy mikroklimat. Drewniany strop i ceramiczna dachówka korespondują z solidnością konstrukcji oraz tradycyjnym wyglądem wsi lub podmiejskiej działki.
Na parterze zaprojektowano przestronny salon z miejscem na kominek, idealny na rodzinne spotkania w chłodniejsze dni. Dodatkową funkcjonalność wnosi praktyczna spiżarnia, doskonale sprawdzająca się zarówno podczas większych zakupów, jak i przygotowań do świąt. Dach o kącie nachylenia 43° pozwala efektywnie zagospodarować górną kondygnację. Okna połaciowe Fakro wpuszczają mnóstwo dziennego światła i podkreślają domowy, przyjazny klimat poddasza.
Zdecyduj się na projekt Grochowice 7dw - postaw na sprawdzoną architekturę, ekologiczne materiały oraz rozwiązania, które naprawdę się opłacają. Nie zwlekaj - zamów projekt i rozpocznij budowę swojego wymarzonego domu z bali!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
